Subaru Legacy III (2000-2003 year). Manual - part 949

BS-16

BODY STRUCTURE

DATUM DIMENSIONS

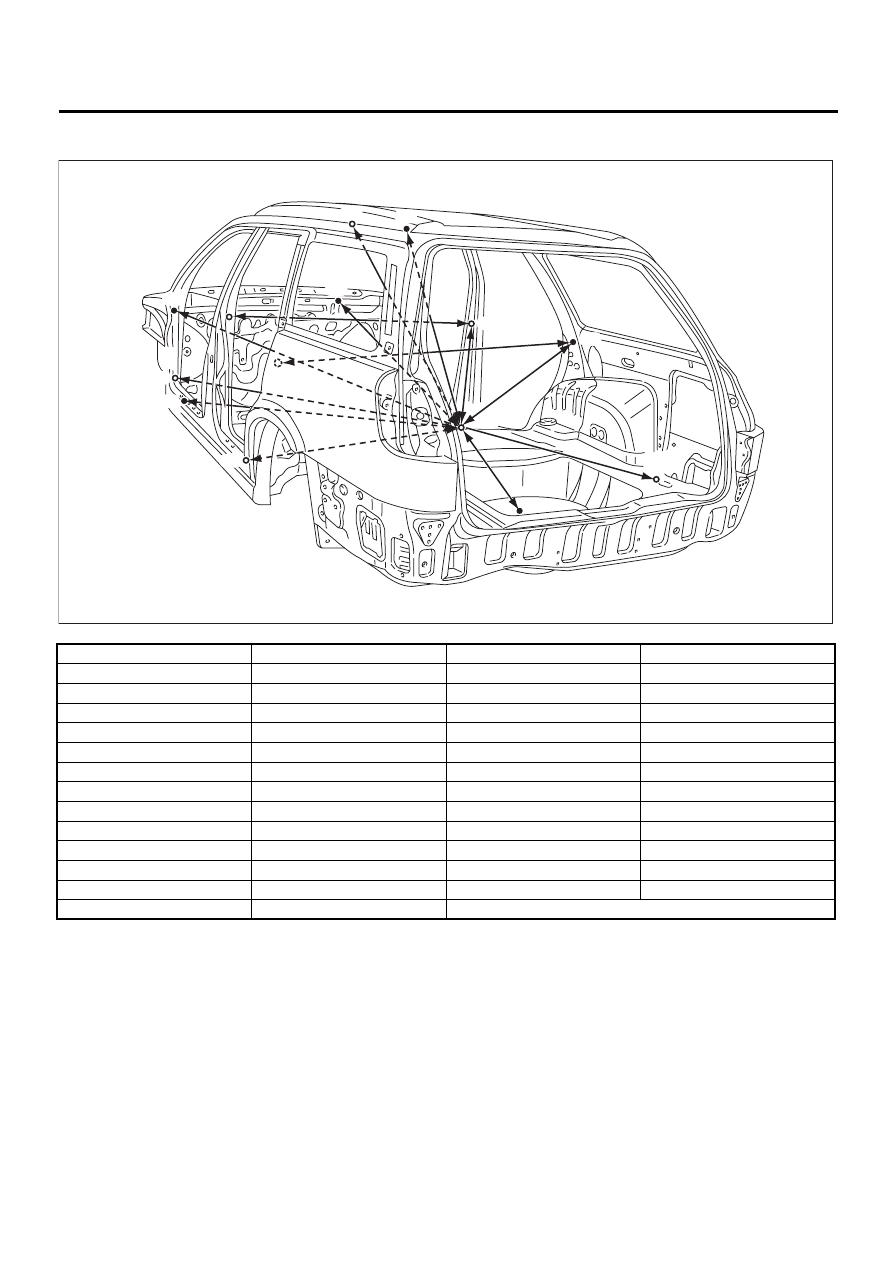

4. COMPARTMENT

Point to point

Dimension

Point to point

Dimension

(21) RH to (21) LH

1,351 (53.19)

(41) to (22) LH

738 (29.06)

(15) RH to (15) LH

1,455 (57.28)

(41) to (26) RH

1,459 (57.44)

(22) RH to (22) LH

1,455 (57.28)

(41) to (26) LH

1,459 (57.44)

(39) RH to (39) LH

1,385 (54.53)

(41) to (25)

1,290 (50.79)

(40) RH to (40) LH

1,392 (54.80)

(41) to (12)

1,228 (48.35)

(41) to (38)

1,639 (64.53)

(41) to (21) RH

940 (37.01)

(41) to (39) RH

1,642 (64.65)

(41) to (21) LH

940 (37.01)

(41) to (39) LH

1,642 (64.65)

(41) to (17) RH

1,261 (49.65)

(41) to (40) RH

1,531 (60.28)

(41) to (17) LH

1,261 (49.65)

(41) to (40) LH

1,531 (60.28)

(65) RH to (65) LH

1,307 (51.46)

(41) to (15) RH

1,342 (52.83)

(41) to (65) RH

969 (38.15)

(41) to (15) LH

1,342 (52.83)

(41) to (65) LH

969 (38.15)

(41) to (22) RH

738 (29.06)

Unit: mm (in)

BS-00102

(12)

(17)

(38)

(39)

(40)

(22)

(41)

(25)

(26)

(65)

(21)

(15)

BS-17

BODY STRUCTURE

DATUM DIMENSIONS

MEMO:

BS-18

BODY STRUCTURE

DATUM DIMENSIONS

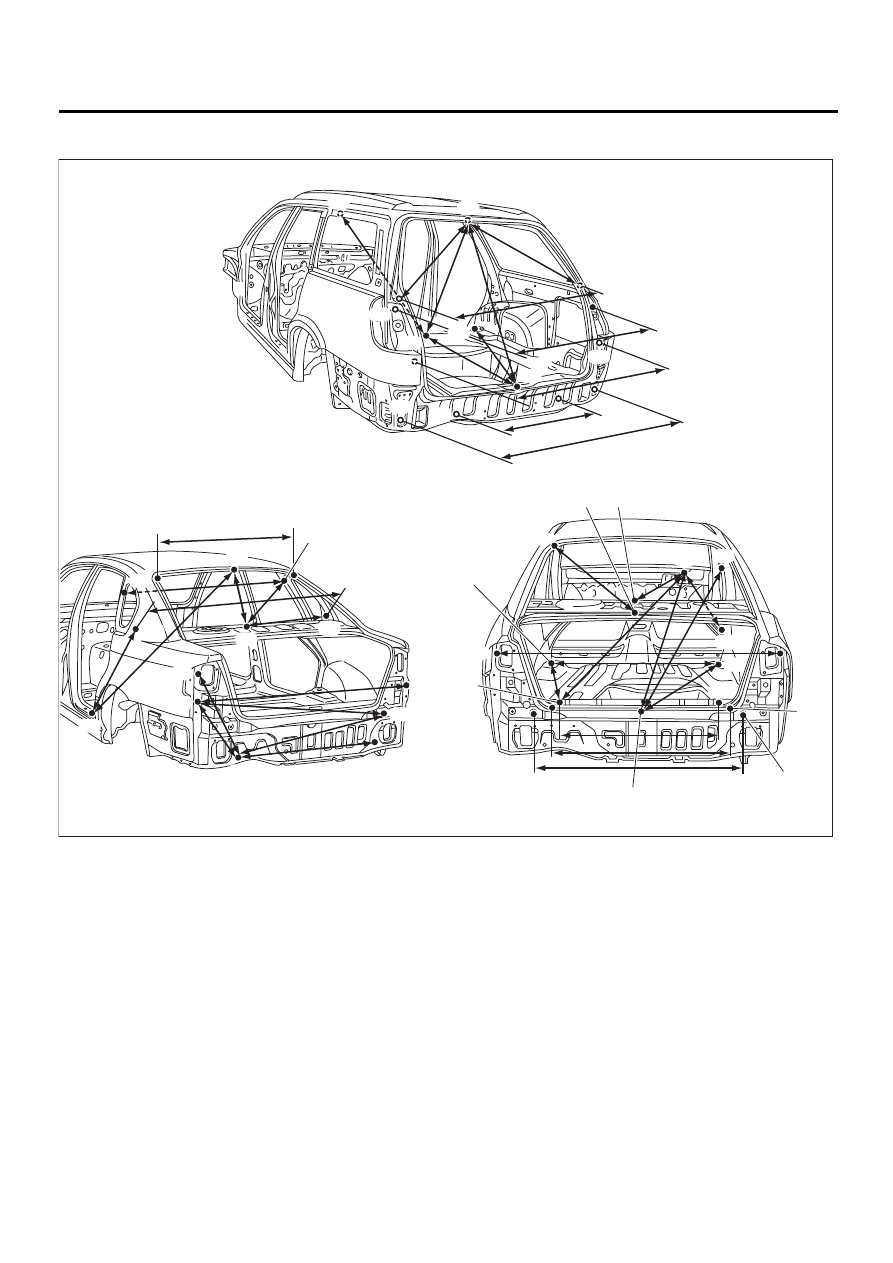

5. TRUNK LID AND REAR GATE

BS-00103

(72)

(34)

(48)

(70)

(47)

(46)

(41)

(49)

(43)

(45)

(46)

(99)

(97)

(84)

(94)

(81)

(90)

(91)

(94)

(99)

(84)

(22)

(83)

(93)

(86)

(91)

(92)

(81)

(38)

(82)

(46)

(97)

(95)

(21)

(100)

(100)

BS-19

BODY STRUCTURE

DATUM DIMENSIONS

Point to point

Dimension

Point to point

Dimension

(45) to (48)

974 (38.35)

(84) RH to (84) LH

1,410 (55.51)

(45) to (47) RH

797 (31.38)

(100) RH to (84) LH

1,226 (48.27)

(45) to (47) LH

797 (31.38)

(86) to (21) RH

2,073 (81.61)

(47) RH to (47) LH

1,289 (50.75)

(86) to (21) LH

2,086 (82.13)

(49) RH to (49) LH

1,313 (51.69)

(86) to (38)

3,143 (123.74)

(34) RH to (34) LH

700 (27.56)

(86) to (46) RH

1,121 (44.13)

(41) to (45)

1,482 (58.35)

(86) to (46) LH

1,140 (44.88)

(41) to (43) RH

1,206 (47.48)

(86) to (96)

558 (21.97)

(41) to (43) LH

1,199 (47.20)

(90) to (22) RH

1,319 (51.93)

(41) to (48)

1,663 (65.47)

(90) to (22) LH

1,319 (51.93)

(48) to (46) RH

1,191 (46.89)

(22) RH to (94) LH

1,710 (67.32)

(48) to (46) LH

1,191 (46.89)

(22) LH to (94) RH

1,710 (67.32)

(70) RH to (70) LH

1,215 (47.83)

(38) to (97) RH

3,100 (122.05)

(72) RH to (72) LH

1,320 (51.97)

(38) to (97) LH

3,227 (127.05)

(81) to (38)

2,351 (92.56)

(92) to (91) RH

776 (30.55)

(81) to (90)

444 (17.48)

(92) to (91) LH

776 (30.55)

(81) to (93) RH

719 (28.31)

(91) RH to (91) LH

976 (38.43)

(81) to (93) LH

719 (28.31)

(46) LH to (97) LH

1,008 (39.68)

(81) to (94) RH

632 (24.88)

(46) LH to (97) RH

1,374 (54.09)

(81) to (94) LH

632 (24.88)

(46) LH to (46) RH

1,052 (41.42)

(38) to (82) RH

2,178 (85.75)

(93) RH to (93) LH

1,099 (43.27)

(38) to (82) LH

2,419 (95.24)

(94) RH to (94) LH

1,257 (49.49)

(83) RH to (83) LH

930 (36.61)

(95) RH to (95) LH

1,115 (43.90)

(84) RH to (83) LH

1,216 (47.87)

(97) RH to (97) LH

830 (32.68)

(99) RH to (83) LH

1,246 (49.06)

(99) RH to (99) LH

1,370 (53.94)

(100) RH to (83) LH

991 (39.02)

(100) RH to (100) LH

1,020 (40.16)

Unit: mm (in)
