AC-52

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC) (LHD

MODEL)

B: DTC 22 OR –22 (IN-VEHICLE SENSOR)

TROUBLE SYMPTOM:
When turning AUTO switch to ON, blower fan speed, outlet port and inlet port is not changed.

If DTC 22 or

−

22 appears on the display, replace the A/C control module. The in-vehicle sensor is built into

the A/C control module and cannot be replaced as a single unit.

AC-53

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC) (LHD

MODEL)

MEMO:

AC-54

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC) (LHD

MODEL)

C: DTC 24 OR –24 (EVAPORATOR SENSOR)

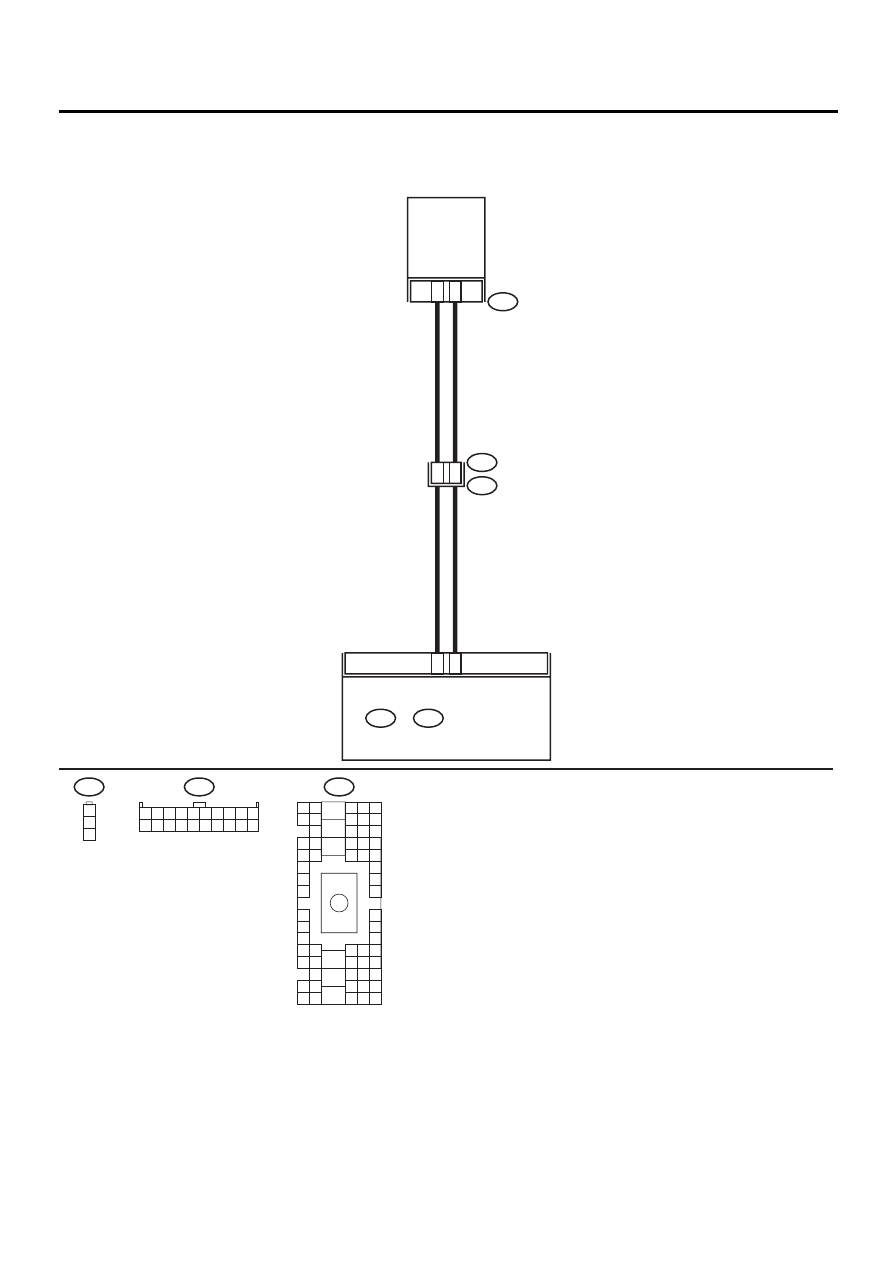

WIRING DIAGRAM:

AC-00323

B17

B7

B88

B36

i1

3

1

EVAPORATION

THRMO
SWITCH

J6

i49

B:

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

B36

B4 B5 B6

A4 A5 A6

C5 C6

F6

D4 D5 D6

F1

H1

C4

G6

G1

C2

K1

M1 M2

K6

L1

D1 D2

A1 A2
B1 B2

I6

J6

L2

I1

J1

H6

M4 M5 M6

L4 L5 L6

N5 N6

O4 O5 O6

N4

P4 P5

N2

O1 O2

P1 P2

N3

O3

P3

P6

A3

B3

C3

E4 E5 E6

E1 E2

E6

B88

1
2
3

i49

B:

i48

A:

AUTO A/C

CONTROL MODULE

AC-55

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTIC PROCEDURE WITH DIAGNOSTIC TROUBLE CODE (DTC) (LHD

MODEL)

Step

Value

Yes

No

1

CHECK EVAPORATOR SENSOR.
1) Turn ignition switch to OFF.
2) Remove glove box.
3) Disconnect connector from evaporator sen-

sor.

4) Measure resistance between connector ter-

minals of evaporator sensor.

Terminals

No. 1 — No. 3:

Is the measured value within the specified
range?

Approx. 1.8 to 2.0 k

Ω

: 20

°

C

(68

°

F)

Go to step 2.

Replace evapora-
tor sensor.

2

CHECK INPUT SIGNALS FOR EVAPORA-
TOR SENSOR.
1) Turn ignition switch to ON.
2) Measure voltage between evaporator sen-

sor harness connector terminal and chassis
ground.

Connector & terminal

(B88) No. 1 (+) — Chassis ground (

−−−−

):

Is the measured value the same as speci-
fied value?

Approx. 4.5 V

Go to step 6.

Go to step 3.

3

CHECK OUTPUT SIGNALS FROM A/C CON-
TROL MODULE.
1) Turn ignition switch to OFF.
2) Pull out A/C control module.
3) Turn ignition switch to ON.
4) Measure voltage between A/C control mod-

ule connector terminals.

Connector & terminal

(i49) No. 7 (+) — No. 17 (

−−−−

):

Is the measured value the same as speci-
fied value?

Approx. 4.5 V

Go to step 4.

Go to step 6.

4

CHECK HARNESS CONNECTOR BETWEEN
A/C CONTROL MODULE AND EVAPORA-
TOR SENSOR.
1) Turn ignition switch to OFF.
2) Disconnect connectors from A/C control

module.

3) Measure resistance of harness between A/

C control module and evaporator sensor.

Connector & terminal

(B88) No. 1 — (i49) No. 7:

Is the measured value less than the speci-
fied value?

1

Ω

Go to step 5.

Repair harness
between A/C con-
trol module and
evaporator sensor.

5

CHECK HARNESS CONNECTOR BETWEEN
A/C CONTROL MODULE AND EVAPORA-
TOR SENSOR.
Measure resistance of harness between A/C
control module and evaporator sensor.

Connector & terminal

(B88) No. 3 — (i49) No. 17:

Is the measured value less than the specified
value?

1

Ω

Go to step 6.

Repair harness
between A/C con-
trol module and
evaporator sensor.

6

CHECK POOR CONTACT.
Check poor contact in A/C control module con-
nector.
Is there poor contact in connector?

There is no poor contact.

Replace A/C con-
trol module.

Repair connector.
