AC-36

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTICS FOR A/C SYSTEM FAILURE (RHD MODEL)

8

CHECK BLOWER FAN MOTOR RELAY.
1) Turn ignition switch OFF.
2) Remove blower fan motor relay.
3) Connect battery positive (+) terminal to ter-

minal No. 1, negative (-) terminal to termi-
nal No. 3 of blower fan motor relay.

4) Measure resistance between No. 2 and No.

4 terminals.

Terminals

No. 2 — No. 4:

Is the measured value is less than the
specified value?

1

Ω

Go to step 9.

Replace blower
fan motor relay.

9

CHECK BLOWER FAN MOTOR.
1) Disconnect connector from blower fan

motor.

2) Connect battery positive (+) terminal to ter-

minal No. 1, negative (-) terminal to termi-
nal No. 2 of blower fan motor connector.

3) Make sure blower fan motor rotates.

Does blower fan motor rotate?

Blower fan motor rotates.

Repair harness
blower fan motor
and BPC.

Replace blower
fan motor.

10

CHECK POOR CONTACT.
Check poor contact in A/C control module con-
nector.
Is there poor contact in connector?

There is no poor contact.

Replace A/C con-
trol module.

Repair connector.

Step

Value

Yes

No

AC-37

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTICS FOR A/C SYSTEM FAILURE (RHD MODEL)

MEMO:

AC-38

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTICS FOR A/C SYSTEM FAILURE (RHD MODEL)

C: BLOWER MOTOR ROTATES ABNORMALLY

TROUBLE SYMPTOM:
Blower motor rotates abnormally.

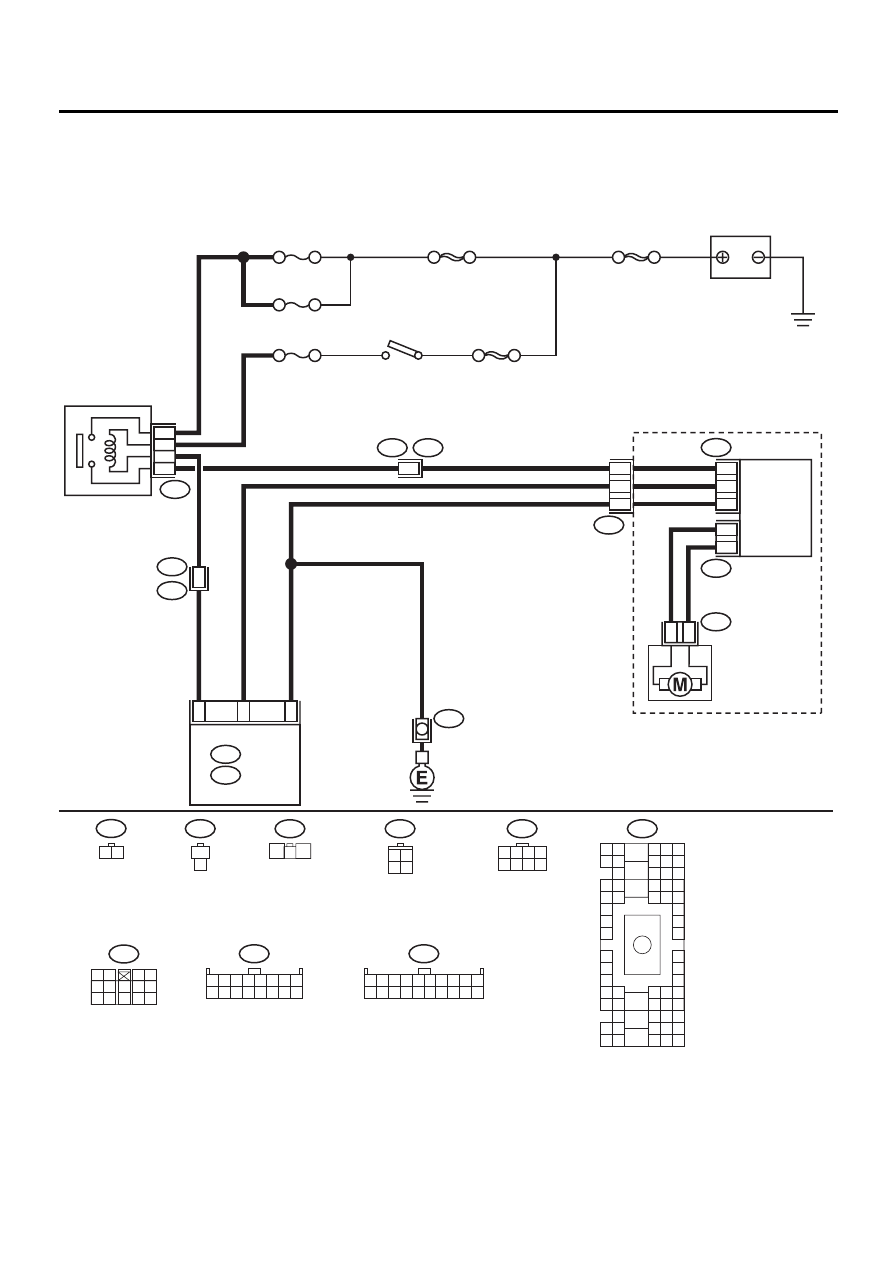

WIRING DIAGRAM:

AC-00367

BATTERY

NO. 1

NO. 2

NO. 17

SBF-1

SBF-3

SFB-4

A15

B5

B3

A6

B36

i1

AUTO A/C

CONTROL

MODULE

A:

i49

i48

B:

i52

B1

3

2

1

BPC

7

3

2

12

B2

1

2

i52

1 2

3 4

5 6

7

8 9

10 11 12 13 14

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

B:

i49

3
4

1

2

i28

B80

B50

i20

B36

B4 B5 B6

A4 A5 A6

C5 C6

F6

D4 D5 D6

F1

H1

C4

G6

G1

C2

K1

M1 M2

K6

L1

D1 D2

A1 A2
B1 B2

I6

J6

L2

I1

J1

H6

M4 M5 M6

L4 L5 L6

N5 N6

O4 O5 O6

N4

P4 P5

N2

O1 O2

P1 P2

N3

O3

P3

P6

A3

B3

C3

E4 E5 E6

E1 E2

BLOWER MOTOR
RELAY

B50

3 4

1 2

1 2 3 4
5 6 7 8

i20

2 3

1

B1

i48

A:

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

IGNITION

SWITCH

B2

1 2

B3

1
2

1
2

1

B3

BLOWER
MOTOR

2

1

BLOWER MODULE

AC-39

HVAC SYSTEM (AUTO A/C) (DIAGNOSTICS)

DIAGNOSTICS FOR A/C SYSTEM FAILURE (RHD MODEL)

Step

Value

Yes

No

1

CHECK WITH MANUAL OPERATION.
1) Start the engine and turn the A/C switch to

ON.

2) Select MANUAL mode.
3) Check, if blower fan runs with HI speed

under MANUAL mode.
Does run the blower fan with HI speed?

Blower fan runs with HI speed. Go to step 2.

<Ref. to AC-34,
BLOWER MOTOR
DOES NOT
ROTATE, Diag-
nostics for A/C
System Failure
(RHD Model).>

2

CHECK WITH MANUAL OPERATION.
Check, if blower fan runs with LO speed under
MANUAL mode.
Does run the blower fan with LO speed?

Blower fan runs with LO
speed.

Go to step 5.

Go to step 3.

3

CHECK OUTPUT SIGNAL TO BPC.
1) Turn the ignition switch to OFF.
2) Remove glove box.
3) Disconnect connector from BPC.
4) Start the engine and turn the A/C switch to

ON.

5) Select MANUAL mode.
6) Measure voltage between BPC harness

connector and chassis ground with switch-
ing rotating speed of blower fan.

Connector & terminal

(B1) No. 2 (+) — Chassis ground (-):

Is the measured value same as the speci-
fied value?

LO: Approx.  0

←→

5 V, OFF:

Aprrox. 5 V, HI: Approx. 0 V

Replace BPC.

Go to step 4.

4

CHECK HARNESS BETWEEN BPC AND A/C
CONTROL MODULE.
1) Turn the ignition switch to OFF.
2) Disconnect connector from A/C control

module.

3) Measure harness resistance between BPC

and A/C control module.

Connector & terminal

(B1) No. 2 — (i49) No. 5:

Is the measured value less than the speci-
fied value?

1

Ω

Go to step 9.

Repair harness
between BPC and
A/C control mod-
ule.

5

CHECK WITH MANUAL OPERATION.
Check, if blower fan is turned OFF under MAN-
UAL mode.
Is the blower fan turned OFF?

Blower fan is turned OFF.

Go to step 8.

Go to step 6.

6

CHECK BLOWER FAN MOTOR RELAY.
1) Turn the ignition switch to OFF.
2) Remove blower fan motor relay.
3) Connect battery positive (+) terminal to ter-

minal No. 1 and battery negative (-) termi-
nal to terminal No. 3 of blower fan motor
relay .

4) Measure resistance between terminals No.

2 and No. 4.

Terminal

No. 2 — No. 4:

Is the measured value less than the speci-
fied value?

1

Ω

Go to step 7.

Replace blower
fan motor relay.
