EN(H4SOw/oOBD)-18

ENGINE (DIAGNOSTICS)

ENGINE CONTROL MODULE (ECM) I/O SIGNAL

5. Engine Control Module (ECM)

I/O Signal

A: ELECTRICAL SPECIFICATION

To:

17
30

14
28

16

18

31

15
29

8

23
35

22
34

7

8

23

20

22

11

21

12

10

2

3

1

9

17

14

28

19

16

13

27

18

15

26 25 24

6

4

7

5

8

23

22

11

21

12

10

24

2

3

1

9

B134

To:

B135

20
33

19

32

6 5

21

13
27

11

12
26

10
25 24

4

2

3

1
9

To:

B136

20

17

14

28

29

30

19

16

13

27

18

15

26

25

6

4

7

5

EN-01038

EN(H4SOw/oOBD)-19

ENGINE (DIAGNOSTICS)

ENGINE CONTROL MODULE (ECM) I/O SIGNAL

*: With immobilizer

Content

Connec-

tor No.

Terminal

No.

Signal (V)

Note

Ignition SW

Engine ON

(Idling)

ON (Engine OFF)

Crankshaft
position
sensor

Signal (+)

B135

*2

1

0

±

6

Sensor output waveform

Signal (

−

)

B135

8

0

0

—

Shield

B135

10

0

0

—

Camshaft
position
sensor

Signal (+)

B135

*1

2

0

±

6

Sensor output waveform

Signal (

−

)

B135

8

0

0

—

Shield

B135

10

0

0

—

Intake air
tempera-
ture sensor

Signal

B136

13

2.3 — 2.5

1.4 — 1.6

Ambient temperature: 25

°

C (77

°

F)

Throttle
position
sensor

Signal

B136

17

Fully closed: 0.5

±

0.3

Fully opened: 4.3

±

0.3

—

Power
supply

B136

15

5

5

—

GND

B136

16

0

0

—

Oxygen
sensor

Signal

B136

7

0

Rich mixture: 0.7

Lean mixture: 0

Shield

B136

23

0

0

—

Engine cool-
ant temper-
ature sensor

Signal

B136

14

0.6 — 1.0

0.6 — 1.0

After warm-up

GND

B136

16

0

0

—

Vehicle speed sensor

B135

24

0 or 5

0 or 5

“5” and “0” are repeatedly displayed

when vehicle is driven.

Starter switch

B135

28

0

0

Cranking: 10 to 14

A/C switch

B135

27

ON: 10 — 13

OFF: 0

ON: 13 — 14

OFF: 0

—

Ignition switch

B135

7

10 — 13

13 — 14

—

Neutral position switch
(MT)

B135

26

ON: 5

OFF: 0

Switch is ON when gear is in neutral

position.

Park/Neutral position
switch (AT)

B135

26

ON: 0

OFF: 5

Switch is ON when shift lever is in

“P” or “N” position.

Test mode connector

B135

14

5

5

When connected: 0

Read memory connector

B135

15

5

5

When connected: 0

Back-up power supply

B136

9

10 — 13

13 — 14

—

Control unit power sup-
ply

B136

1

10 — 13

13 — 14

—

2

Ignition con-
trol

# 1, # 2

B134

25

0

3.4, max.

—

# 3, # 4

B134

26

0

3.4, max.

—

Fuel injector

# 1

B134

4

10 — 13

13 — 14

Waveform

# 2

B134

13

10 — 13

13 — 14

Waveform

# 3

B134

14

10 — 13

13 — 14

Waveform

# 4

B134

15

10 — 13

13 — 14

Waveform

EN(H4SOw/oOBD)-20

ENGINE (DIAGNOSTICS)

ENGINE CONTROL MODULE (ECM) I/O SIGNAL

*: With immobilizer

Content

Connec-

tor No.

Terminal

No.

Signal (V)

Note

Ignition SW

Engine ON (Idling)

ON (Engine OFF)

Idle air con-
trol sole-
noid valve

Signal 1

B134

5

—

1 — 13

Waveform

Signal 2

B134

6

—

1 — 13

Waveform

Signal 3

B134

19

—

1 — 13

Waveform

Signal 4

B134

20

—

1 — 13

Waveform

Torque control signal 1

B135

16

5

5

—

Torque control signal 2

B135

17

5

5

—

Fuel pump relay control

B134

29*

16

ON: 0

OFF: 10 — 13

0

—

A/C relay control

B134

17

ON: 0

OFF: 10 — 13

ON: 0

OFF: 13 — 14

—

Radiator fan relay 1 con-
trol

B134

3

ON: 0

OFF: 10 — 13

ON: 0

OFF: 13 — 14

—

Radiator fan relay 2 con-
trol

B134

12

ON: 0

OFF: 10 — 13

ON: 0

OFF: 13 — 14

—

Self-shutoff control

B135

19

10 — 13

13 — 14

—

Malfunction indicator
lamp

B134

11

—

—

Light “ON”: 1, max.

Light “OFF”: 10 — 14

Engine speed output

B134

30

—

0 — 13, min.

Waveform

Knock sen-
sor

Signal

B136

4

2.8

2.8

—

Shield

B136

25

0

0

—

Pressure
sensor

Signal

B136

5

3.4 — 3.6

1.2 — 1.8

—

Power
supply

15

5

5

—

GND

16

0

0

—

Purge control solenoid
valve

B134

2

ON: 0

OFF: 10 — 13

ON: 0

OFF: 13 — 14

—

GND (sensors)

B136

16

0

0

—

GND (injectors)

B134

7

0

0

—

GND (ignition system)

B134

27

0

0

—

GND (power supply)

B134

8

0

0

—

GND (control systems)

B136

21

0

0

—

B136

22

0

0

—

Select monitor signal

B135

11

—

—

—

12

—

—

—

Power steering switch

B135

13

ON: 0

OFF: 10 — 13

ON: 0

OFF: 10 — 13

—

Torque control cut signal

B134

31

8

8

—

AT load signal

B136

11

0 — 0.3

0.8 — 1.2

—

MT/AT identification

B135

25

MT: 0

AT: 5

MT: 0

AT: 5

—

EN(H4SOw/oOBD)-21

ENGINE (DIAGNOSTICS)

SUBARU SELECT MONITOR

6. Subaru Select Monitor

A: OPERATION

1. HOW TO USE SUBARU SELECT MONI-
TOR

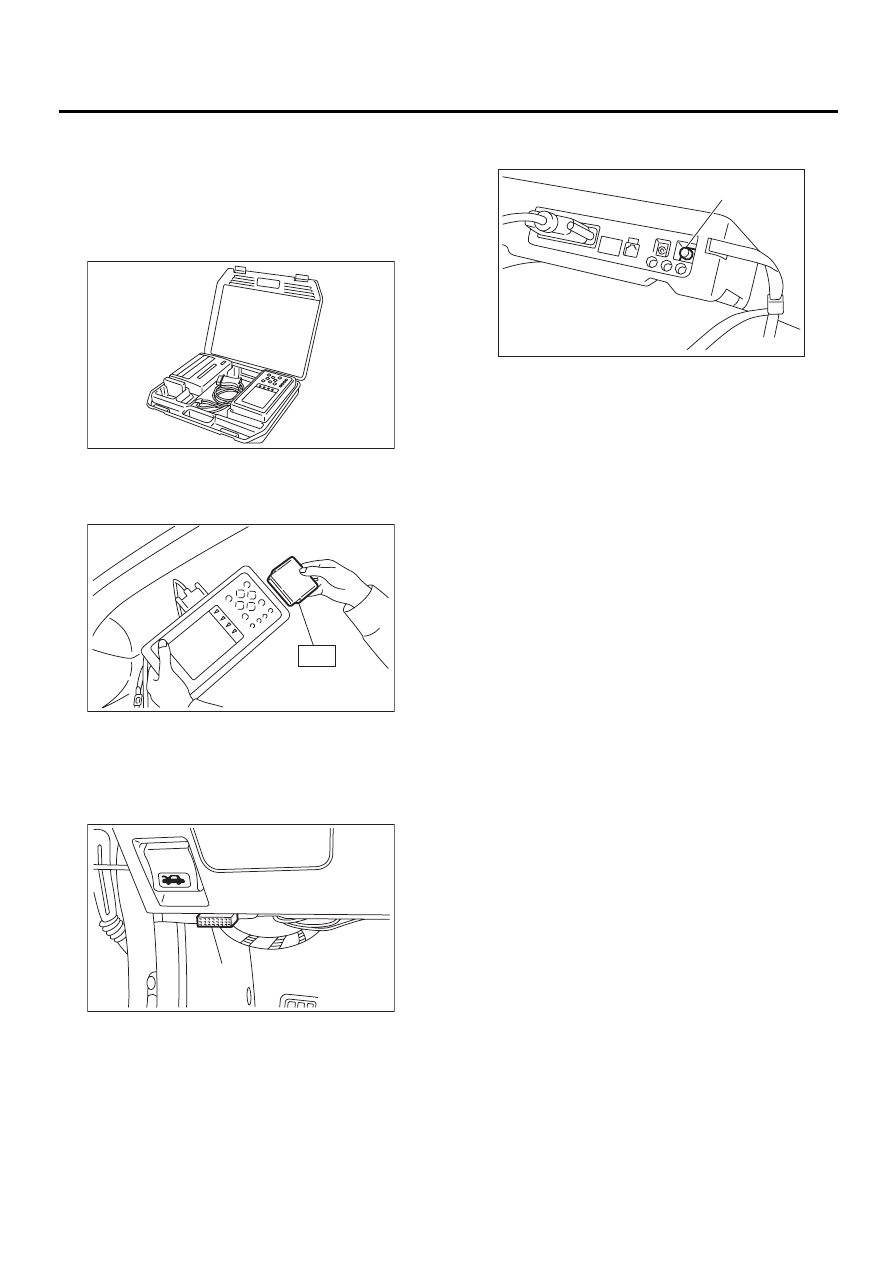

1) Prepare Subaru Select Monitor kit.

2) Connect diagnosis cable to Subaru Select Mon-
itor.
3) Insert cartridge into Subaru Select Monitor.

4) Connect Subaru Select Monitor to data link con-
nector.

(1) Data link connector (A) located in the lower
portion of the instrument panel (on the driver's
side).

(2) Connect diagnosis cable to data link con-
nector.

CAUTION:
Do not connect scan tools except for Subaru
Select Monitor.

5) Turn ignition switch to ON (engine OFF) and
Subaru Select Monitor switch to ON.

6) Using Subaru Select Monitor, call up diagnostic
trouble code(s) and various data, then record them.

2. READ DIAGNOSTIC TROUBLE CODE
(DTC) FOR ENGINE.

Refer to Read Diagnostic Trouble Code for infor-
mation about how to indicate DTC. <Ref. to
EN(H4SOw/oOBD)-24, Read Diagnostic Trouble
Code (DTC).>

3. READ CURRENT DATA SHOWN ON DIS-
PLAY.

1) On the «Main Menu» display screen, select the
{2. Each System Check} and press the [YES] key.
2) On the «System Selection Menu» display
screen, select the {Engine Control System} and
press the [YES] key.
3) Press the [YES] key after displayed the informa-
tion of engine type.
4) On the «Engine Diagnosis» display screen, se-
lect the {1. Current Data Display & Save} and press
the [YES] key.
5) On the «Data Display Menu» display screen, se-
lect the {1. 12 Data Display} and press the [YES]
key.
6) Using the scroll key, move the display screen up
or down until the desired data is shown.

EN-00038

ST

EN-00039

EN-00710

( A )

(A) Power switch

EN-00040

( A )
