FU(H4SOw/oOBD)-2

FUEL INJECTION (FUEL SYSTEMS)

GENERAL DESCRIPTION

1. General Description

A: SPECIFICATIONS

Model

Fuel tank

Capacity

64

2

 (16.9 US gal, 14.1 Imp gal)

Location

Under rear seat

Fuel pump

Type

Impeller

Shutoff discharge pressure

370 — 677  kPa (3.77 — 6.9 kg/cm

2

, 53.6 — 98 psi)

Discharge flow

More than 65

2

 (17.2 US gal, 14.3 Imp gal)/h

[12 V at 300 kPa (3.06 kg/cm

2

, 43.5 psi)]

Fuel filter

Cartridge type

FU(H4SOw/oOBD)-3

FUEL INJECTION (FUEL SYSTEMS)

GENERAL DESCRIPTION

MEMO:

FU(H4SOw/oOBD)-4

FUEL INJECTION (FUEL SYSTEMS)

GENERAL DESCRIPTION

B: COMPONENT

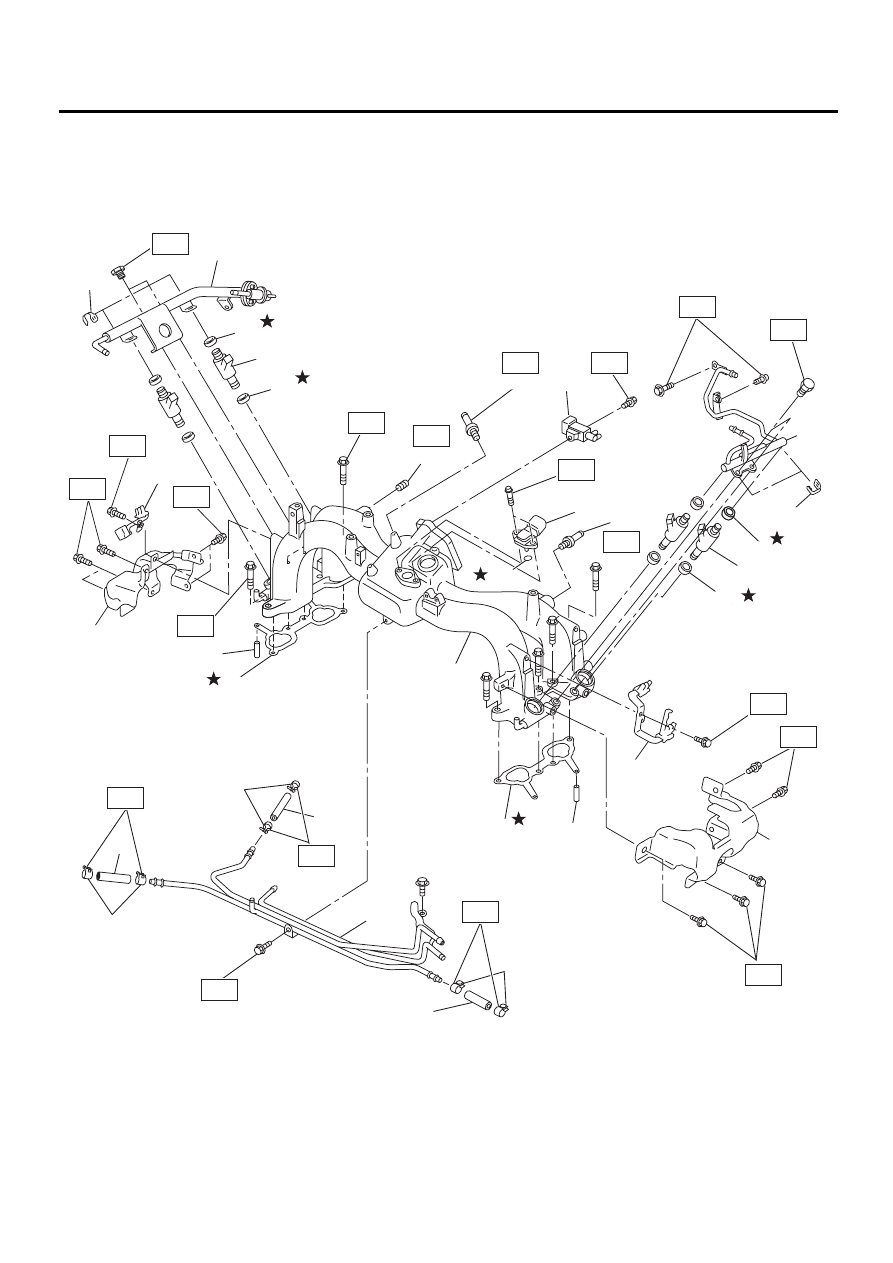

1. INTAKE MANIFOLD

FU-00711

( 1 )

( 2 )

( 2 )

( 3 )

( 3 )

( 4 )

( 4 )

( 5 )

( 5 )

( 6 )

( 7 )

( 8 )

( 9 )

(10)

(20)

(22)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

(18)

(18)

(19)

(19)

(19)

(21)

(21)

(20)

T5

T6

T6

T6

T5

T5

T5

T5

T5

T5

T5

T1

T1

T1

T3

T3

T3

T4

T4

T2

FU(H4SOw/oOBD)-5

FUEL INJECTION (FUEL SYSTEMS)

GENERAL DESCRIPTION

(1) Intake manifold gasket RH

(12) Fuel pipe protector LH

(22) Plug cord holder RH

(2) Fuel injector pipe

(13) Intake air temperature and pres-

sure sensor

(3) Fuel injector

Tightening torque: N.m (kgf-m, ft-lb)

(4) O-ring

(14) O-ring

T1: 1.5 (0.15, 1.1)

(5) O-ring

(15) Plug cord holder LH

T2: 3.4 (0.35, 2.5)

(6) Plug

(16) Fuel pipe protector RH

T3: 5.0 (0.51, 3.7)

(7) PCV valve

(17) Fuel pipe ASSY

T4: 17 (1.7, 12)

(8) Purge control solenoid valve

(18) Fuel hose

T5: 19 (0.19, 1.4)

(9) Nipple

(19) Clip

T6: 25 (2.6, 18.8)

(10) Intake manifold

(20) Clip

(11) Intake manifold gasket LH

(21) Guide pin
