FU(H4SO)-2

FUEL INJECTION (FUEL SYSTEMS)

GENERAL DESCRIPTION

1. General Description

A: SPECIFICATIONS

Model

Specification

Fuel tank

Capacity

64

2

 (16.9 US gal, 14.1 Imp gal)

Location

Under rear seat

Fuel pump

Type

Impeller

Shutoff discharge pressure

370 — 677 kPa (3.77 — 6.9 kg/cm

2

, 53.6 — 98 psi)

Discharge flow

More than 65

2

 (17.2 US gal, 14.3 Imp gal)/h

[12 V at 300 kPa (3.06 kg/cm

2

, 43.5 psi)]

Fuel filter

Cartridge type

FU(H4SO)-3

FUEL INJECTION (FUEL SYSTEMS)

GENERAL DESCRIPTION

MEMO:

FU(H4SO)-4

FUEL INJECTION (FUEL SYSTEMS)

GENERAL DESCRIPTION

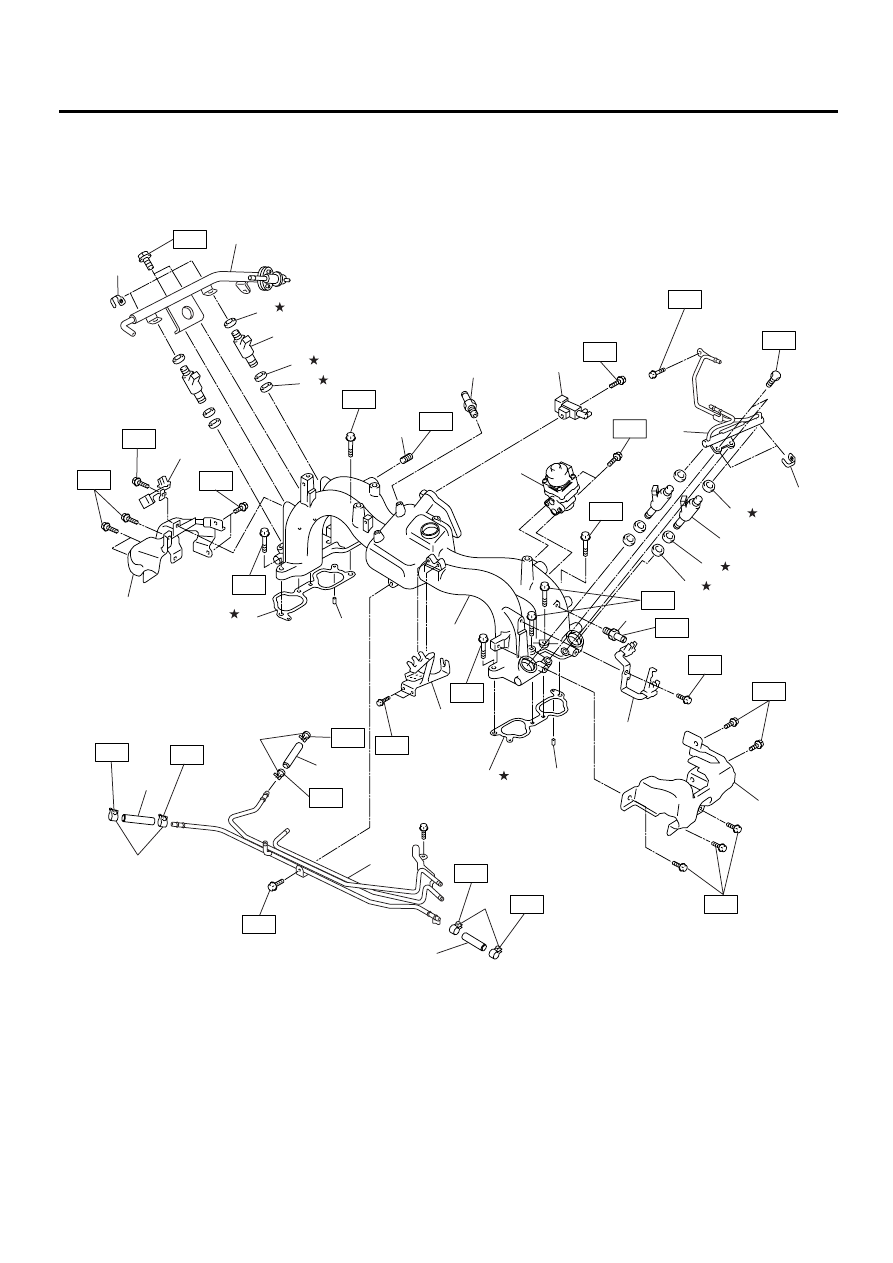

B: COMPONENT

1. INTAKE MANIFOLD

FU-00377

(20)

(21)

(5)

(6)

(7)

(8)

(9)

(10)

(3)

(2)

(4)

(17)

(17)

(17)

(20)

(22)

(18)

(18)

(14)

(16)

(16)

(13)

(12)

(1)

(19)

(15)

(11)

(4)

(3)

(5)

(6)

T2

T2

T1

T1

T1

T1

T1

T1

T5

T4

T4

T4

T2

T5

T4

T4

T3

T3

T5

T5

T5

(23)

T4

T4

T4

(2)

T2

T4

(19)

FU(H4SO)-5

FUEL INJECTION (FUEL SYSTEMS)

GENERAL DESCRIPTION

(1) Intake manifold gasket RH

(11) Intake manifold

(21) Plug cord holder RH

(2) Fuel injector pipe

(12) Intake manifold gasket LH

(22) Accelerator cable bracket

(3) Fuel injector

(13) Fuel pipe protector LH

(23) EGR valve

(4) O-ring

(14) Plug cord holder LH

(5) O-ring

(15) Fuel pipe protector RH

Tightening torque: N·m (kgf-m, ft-lb)

(6) O-ring

(16) Fuel pipe ASSY

T1: 1.5 (0.15, 1.1)

(7) Plug

(17) Fuel hose

T2: 5.0 (0.51, 3.7)

(8) PCV  valve

(18) Clip

T3: 17 (1.7, 12.5)

(9) Purge control solenoid valve

(19) Clip

T4: 19 (1.9, 13.7)

(10) Nipple

(20) Guide pin

T5: 25 (2.5, 18.1)
