Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 841

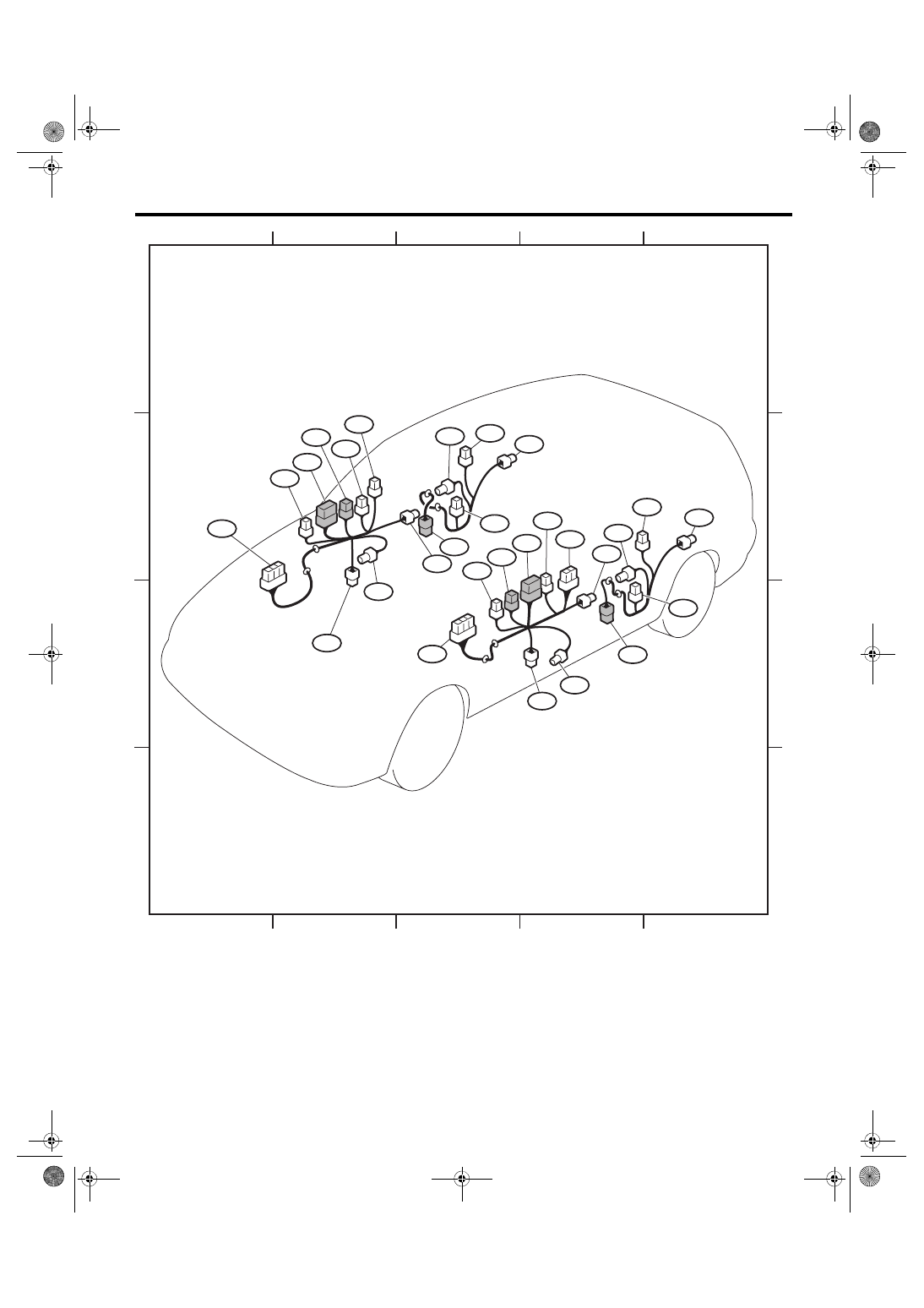

WI-193

Door Cord

WIRING SYSTEM

WI-17018

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

D15

D14

D17

D15

D125

D28

D18

D13

D29

D83

D84

D5

D5

D4

D102

D7

D72

D22

D3

D2

D23

D24

D25

D26

D30

D31

D32

D12

*1: WITHOUT MIRROR HEATER
*2: WITH MIRROR HEATER

*1

*2

*1

*2

WI-194

Rear Wiring Harness and Trunk Lid Cord

WIRING SYSTEM

59.Rear Wiring Harness and Trunk Lid Cord

A: LOCATION

Connector

Connecting to

No.

Pole

Color

Area

No.

Description

R19

2

Blue

B-3



High-mounted stop light

R20

2

Black

B-4



Trunk room light

R22

3

B-1



Rear door switch LH

R24

8

B-4

R60

Trunk lid cord

R26

6

B-5



Rear combination light RH

R28

6

C-3



Rear combination light LH

R60

8

B-4

R24

Rear wiring harness RH

R65

1

B-2



Rear defogger (–)

R66

2

B-4



High-mounted stop light (rear spoiler)

R76

2

B-4



License plate light

R80

8

B-2



Keyless entry CM (without TPMS)

R97

1

B-2



Antenna feeder cord

R122

10

B-5



Fuel pump CM

R148

1

C-3



Rear differential oil temperature switch

R159

1

C-3



R174

1

B-4



Rear defogger (+)

R186

3

C-3



Trunk lid lock actuator & switch

R221

12

B-3



TPMS & keyless entry CM (with TPMS)

R400

8

Gray

C-2



ELCM

: White or natural color

Connector

Connecting to

No.

Pole

Color

Area

No.

Description

AB31

2

Black

B-2



Curtain airbag module LH

AB32

4

Yellow

B-1



Curtain airbag sensor LH

AB33

2

Black

B-4



Curtain airbag module RH

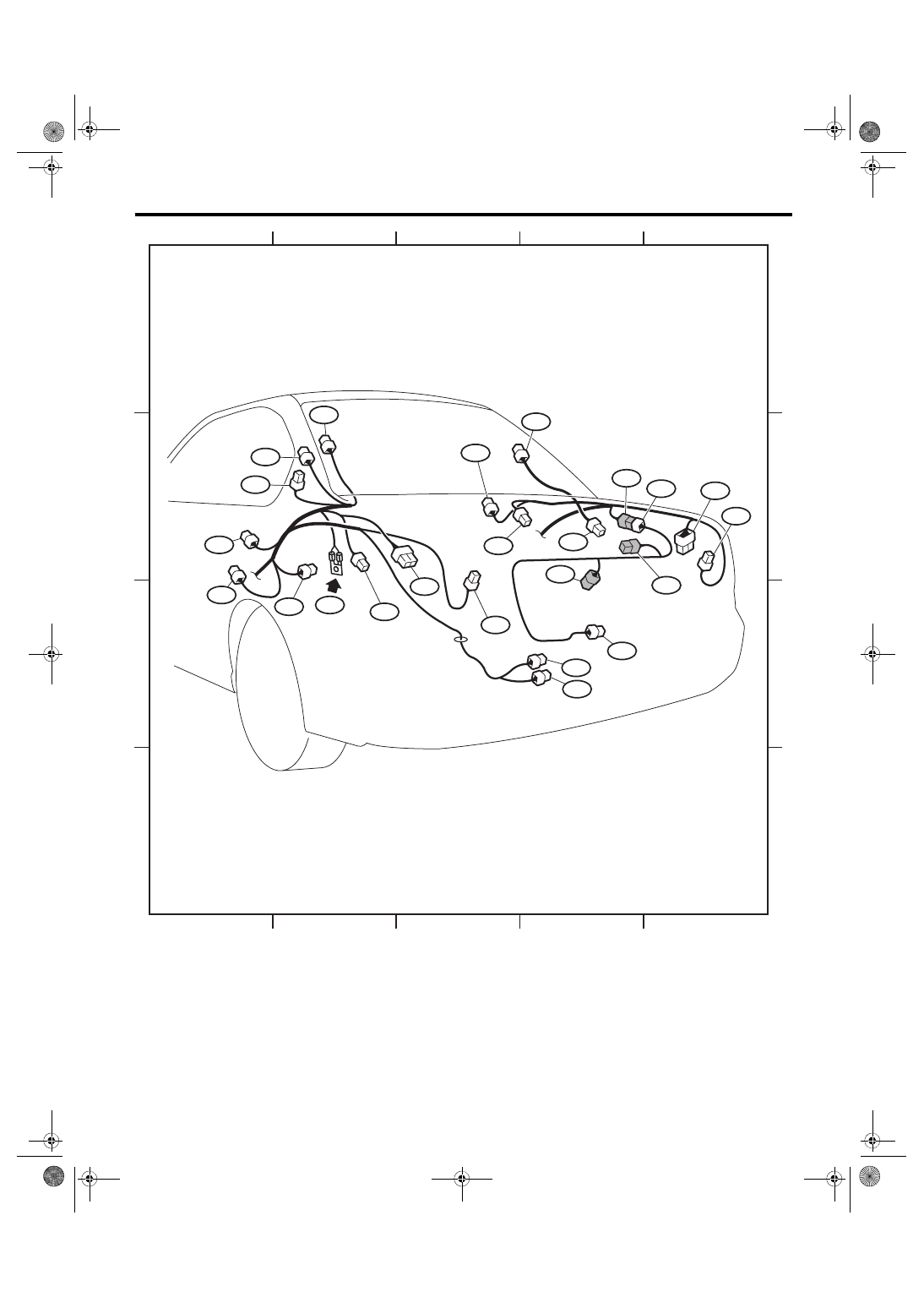

WI-195

Rear Wiring Harness and Trunk Lid Cord

WIRING SYSTEM

WI-33826

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

R22

AB32

R24

R60

R26

R186

R76

R66

R97

AB31

R65

AB33

R19

R174

R20

R28

R221

R80

GB-10

R148

R159

R122

R400

WI-196

Rear Wiring Harness and Rear Gate Cord

WIRING SYSTEM

60.Rear Wiring Harness and Rear Gate Cord

A: LOCATION

Connector

Connecting to

No.

Pole

Color

Area

No.

Description

R22

3

C-1



Rear door switch LH

R26

4

Light gray

C-5



Rear combination light RH

R28

4

Light gray

C-2



Rear combination light LH

R38

8

C-4

D34

Rear gate cord

R39

14

Gray

B-4

D35

R80

8

C-1



Keyless entry CM (without TPMS)

R97

1

C-2



Antenna feeder cord

R122

10

C-4



Fuel pump CM

R141

2

C-2



Luggage room light

R148

1

D-3



Rear differential oil temperature switch

R159

1

D-3



R221

12

C-1



TPMS & keyless entry CM (with TPMS)

R400

8

Gray

C-2



ELCM

: White or natural color

Connector

Connecting to

No.

Pole

Color

Area

No.

Description

D34

8

B-4

R38

Rear wiring harness

D35

14

B-4

R39

D39

2

B-3



High-mounted stop light

D43

4

B-4



Rear wiper motor

D44

2

B-4



License plate light RH

D46

4

A-4



Rear gate lock actuator & latch switch

D47

2

Brown

A-4



Rear gate opener button

D48

1

B-3



Rear defogger (–)

D58

2

B-5



Back-up light RH

D59

2

A-3



Back-up light LH

D89

1

B-4



Rear defogger (+)

D137

2

B-4



License plate light LH

: White or natural color

Connector

Connecting to

No.

Pole

Color

Area

No.

Description

AB31

2

Black

C-2



Curtain airbag module LH

AB32

4

Yellow

C-1



Curtain airbag sensor LH

AB33

2

Black

C-4



Curtain airbag module RH
