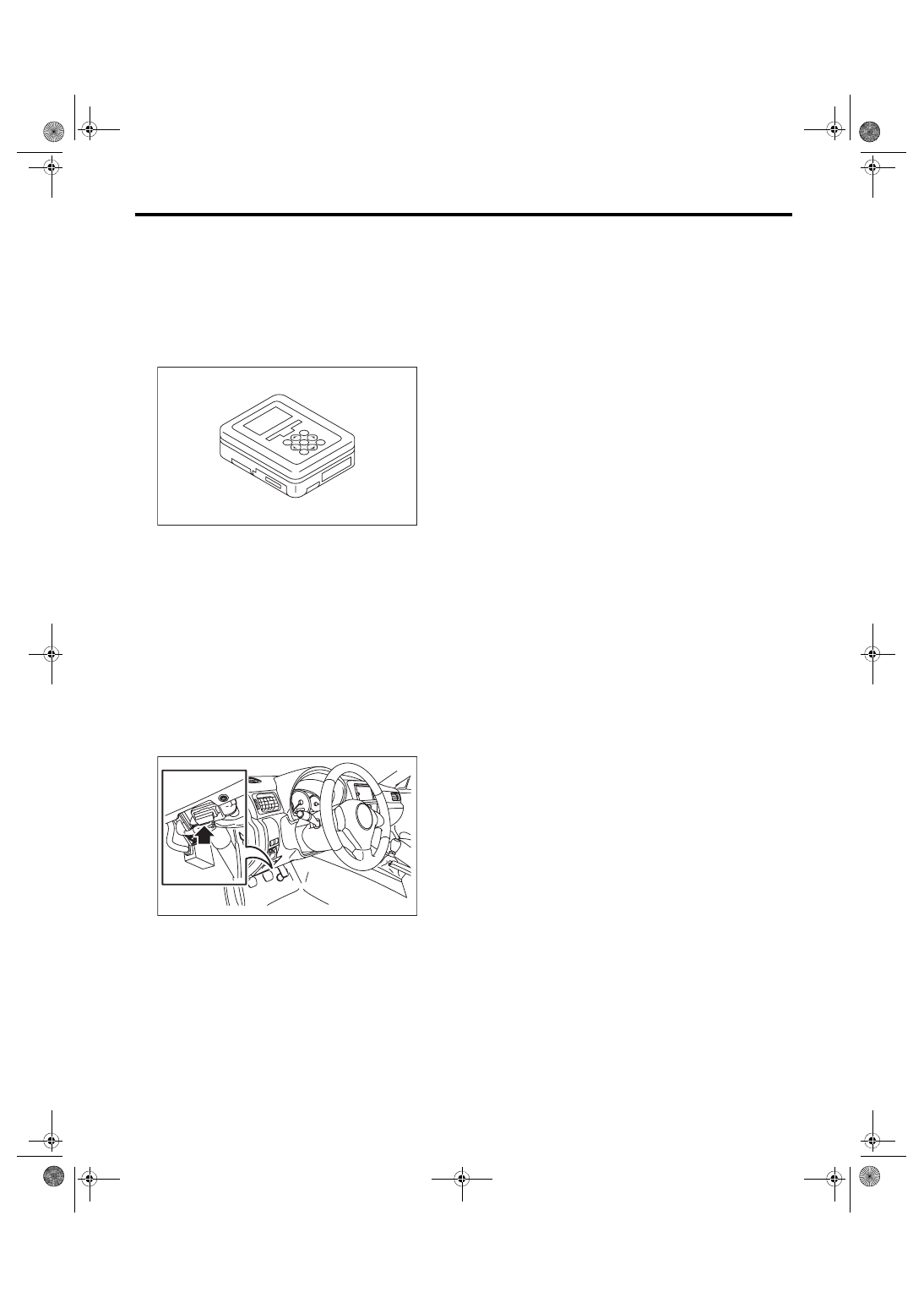

LAN(diag)-13

Subaru Select Monitor

LAN SYSTEM (DIAGNOSTICS)

6. Subaru Select Monitor

A: OPERATION

1. READ DIAGNOSTIC TROUBLE CODE

(DTC)

1) Prepare the Subaru Select Monitor kit. <Ref. to

LAN(diag)-7, PREPARATION TOOL, General De-

scription.>

2) Prepare  PC  with  Subaru  Select  Monitor  in-

stalled.

3) Connect  the  USB  cable  between  SDI  (Subaru

Diagnosis Interface) and USB port on the personal

computer  (dedicated  port  for  the  Subaru  Select

Monitor).
NOTE:

The dedicated port for the Subaru Select Monitor

means the USB port which was used to install the

Subaru Select Monitor.

4) Connect the diagnosis cable to SDI.

5) Connect SDI to data link connector located in the

lower portion of the instrument panel (on the driv-

er’s side).

6) Start the PC.

7) Turn the ignition switch to ON and run the “PC

application for Subaru Select Monitor”.

8) Read the diagnostic trouble code and record it.
NOTE:

For detailed operation procedures, refer to “PC ap-

plication help for Subaru Select Monitor”.

2. READ CURRENT DATA

1) On «Main Menu» display, select {Each System

Check}.

2) On «System Selection Menu» display, select {In-

teg. unit mode}.

3) Select «Current Data Display & Save» screen.

4) Using the scroll key, scroll the display screen up

or down until the desired data is shown.

EN-05692

CC-00653

LAN(diag)-14

Subaru Select Monitor

LAN SYSTEM (DIAGNOSTICS)

3. DISPLAY OF DATA

Items to be displayed

Unit of measure

Remarks

Note

BATT voltage (control)

9 — 16 V

Body integrated unit

input value

Always

BATT voltage (BACKUP)

9 — 16 V

Body integrated unit

input value

Always

ABS_CM Power Voltage

9 — 16 V

Body integrated unit

input value

Ignition switch ON

ACC voltage

9 — 16 V

Body integrated unit

input value

Ignition switch ACC

Illumination VR Voltage

0 — 5 V

Body integrated unit

input value

Input value from illumination volume

Illumi. output d-ratio

0 — 100%

Body integrated unit

output value

Small light ON
Illumination volume is other than bright.

Ambient Temperature

–40 — 87.5°C

CAN data input value

Ignition switch ON

Fuel level voltage

0 — 10 V

Body integrated unit

input value

Ignition switch ON

Fuel level resistance

0 — 102.3 Ω

Body integrated unit

input value

Ignition switch ON

key-lock solenoid V

6 — 15 V

Body integrated unit

output value

Not applicable

number of regist.

0 — 4

Number of keyless key

registered

Number of transmitter registered is displayed

Front Wheel Speed

km/h

CAN data input value

Reception from VDC module

VDC/ABS latest f-code

DTC display

(Temporarily)

CAN data input value

It is normal when DTC is not been input even if
this code is displayed.
Received from VDC (Use after hexadecimal con-
version)

Blower fan steps

0 — 2 levels

CAN data input value

0: OFF, 1: 1 level, 2: 2 levels or more
Reception from air conditioner ECM

Fuel level resistance 2

0 — 102.3 Ω

CAN data output value Reception from body integrated unit

Fuel consumption

cc/s

CAN data input value

Reception from ECM and transmission to center
monitor

Coolant Temp.

–40 — 130°C

CAN data input value

Reception from ECM

Vehicle longitudinal G

m/s

2

CAN data input value

Reception from VDC module

SPORT Shift Stages

0 — 7 levels

CAN data input value

Not applicable

Shift Position

0 — 7 levels

CAN data input value

Not applicable

VDC/ABS condition

0 — 4

CAN data input value

Reception from VDC module

Destination Code

0 — 16

CAN data input value

Reception from combination meter

Touch SW

0 — 64

CAN data input value

Reception from navigation module

key-lock warning SW

ON/OFF

Body integrated unit

input value

ON when ignition key inserted

Stop light SW

ON/OFF

Body integrated unit

input value

ON when brake pedal is depressed

Front fog lamp SW input

ON/OFF

Body integrated unit

input value

When front fog light switch is ON

Driver’s door SW input

ON/OFF

Body integrated unit

input value

ON when driver’s door is open

P-door SW input

ON/OFF

Body integrated unit

input value

ON when passenger’s door is open

Rear right door SW input

ON/OFF

Body integrated unit

input value

ON when rear right door is open

Rear left door SW input

ON/OFF

Body integrated unit

input value

ON when rear left door is open

LAN(diag)-15

Subaru Select Monitor

LAN SYSTEM (DIAGNOSTICS)

R Gate SW input

ON/OFF

Body integrated unit

input value

ON when rear gate/trunk open

Manual lock SW input

ON/OFF

Body integrated unit

input value

Manual lock switch ON

Manual unlock SW input

ON/OFF

Body integrated unit

input value

Manual unlock switch ON

Bright SW input

ON/OFF

Body integrated unit

input value

ON when bright switch is ON

P SW

ON/OFF

Body integrated unit

input value

Not applicable

MT Reverse Switch

ON/OFF

Body integrated unit

input value

ON when shift lever is at reverse position

R wiper ON SW input

ON/OFF

Body integrated unit

input value

Rear wiper switch ON

R wiper INT SW input

ON/OFF

Body integrated unit

input value

Rear wiper switch (INT ON)

R washer SW input

ON/OFF

Body integrated unit

input value

Rear washer switch ON

wiper deicer SW input

ON/OFF

Body integrated unit

input value

Rear defogger switch ON

Rear Defogger SW Input

ON/OFF

Body integrated unit

input value

Driver’s Seat SW input

ON/OFF

Body integrated unit

input value

Driver’s seat buckle switch ON

P seatbelt SW input

ON/OFF

Body integrated unit

input value

Passenger’s seat occupied and buckle switch ON

Fr wiper input

ON/OFF

Body integrated unit

input value

ON when front wiper is operating

Parking Brake Switch Input

ON/OFF

Body integrated unit

input value

ON when parking brake locked

R gate lock status SW
input

ON/OFF

Body integrated unit

inner memory value

Displays door lock/unlock state, ON when locked

R Gate Release SW input

ON/OFF

Body integrated unit

input value

When rear gate opener button is ON

Rr Defogger output

ON/OFF

Body integrated unit

output value

ON when rear defogger relay is operating

lock actuat. LOCK output

ON/OFF

Body integrated unit

output value

ON when LOCK signal is output

All seat UNLOCK output

ON/OFF

Body integrated unit

output value

ON when unlock signal is output

D-seat UNLOCK output

ON/OFF

Body integrated unit

output value

ON when unlock signal is output

R gate/trunk UNLK output

ON/OFF

Body integrated unit

output value

ON when rear gate/trunk unlock signal is output

R wiper output

ON/OFF

Body integrated unit

output value

ON when rear wiper motor is operating

Shift Lock Solenoid

ON/OFF

Body integrated unit

output value

Not applicable

Key locking output

ON/OFF

Body integrated unit

output value

Not applicable

wiper deicer output

ON/OFF

Body integrated unit

output value

ON when wiper deicer relay is operating

Hazard Output

ON/OFF

Body integrated unit

output value

ON when answer-back signal is received or when
emergency light (answer-back) is operating

Items to be displayed

Unit of measure

Remarks

Note

LAN(diag)-16

Subaru Select Monitor

LAN SYSTEM (DIAGNOSTICS)

Keyless Buzzer Output

ON/OFF

Body integrated unit

output value

ON when lock/unlock signal is received

Horn Output

ON/OFF

Body integrated unit

output value

ON when security warning is operating

D-belt warning light O/P

ON/OFF

CAN data output value

ON when ignition switch is turned to ON, and
buckle switch is turned off

P-belt warning light O/P

ON/OFF

Body integrated unit

output value

ON when ignition switch is turned to ON, occupant
is seated, and buckle switch is turned off

Illumination lamp O/P

ON/OFF

Body integrated unit

output value

ON when illumination is illuminated

Room lamp output

ON/OFF

Body integrated unit

output value

ON when one of the doors is open

key illumi. lamp o/p

ON/OFF

Body integrated unit

output value

ON when driver’s door is open

Immobilizer lamp output

ON/OFF

Body integrated unit

output value

ON when immobilizer pilot light blinks

Keyless operation 1

Regist./Normal

Body integrated unit

input value

When keyless is registered

Keyless operation 2

Deletion/Normal

Body integrated unit

input value

When keyless registration is deleted

CC Main Lamp

ON/OFF

CAN data input value

Cruise control switch ON
Reception from ECM and transmission to combi-
nation meter

CC Set Lamp

ON/OFF

CAN data input value

ON when cruise control vehicle speed is set
Reception from ECM and transmission to combi-
nation meter

SPORT Lamp

ON/OFF

CAN data input value

Not applicable

SPORT Blink

Blink/OFF

CAN data input value

Not applicable

ATF Temperature Lamp

ON/OFF

CAN data input value

Not applicable

ATF Blink

Blink/OFF

CAN data input value

Not applicable

ECO Lamp (AT)

ON/OFF

CAN data input value

Not applicable

ECO Lamp (MT)

ON/OFF

CAN data input value

Not applicable

Tire diameter abnormal 1

ON/OFF

CAN data input value

Not applicable

Tire diameter abnormal 2

Blink/OFF

CAN data input value

Not applicable

Shift Up Indication

UP/OFF

CAN data input value

Not applicable

Shift Down Indication

DOWN/OFF

CAN data input value

Not applicable

SPORT Shift (buzzer 1)

ON/OFF

CAN data input value

Not applicable

SPORT Shift (buzzer 2)

ON/OFF

CAN data input value

Not applicable

ABS/VDC Judging

ABS/VDC

CAN data input value

Transmission from vehicle dynamic control (VDC)
to high speed control module

Small Light SW

ON/OFF

CAN data output value ON when small light is illuminated

Headlamp

ON/OFF

CAN data output value When headlight LO is ON

High Beam

ON/OFF

CAN data output value When headlight HI is ON

km/mile display

mile/km

CAN data input value

Unit of distance received from meter

Large diameter tire

large Tire/Others

CAN data output value

Large tire when the standard tire is 18 in
Reception from combination meter

Number of cylinders

4 Cylinder/6 Cylinder

CAN data input value

Display engine equipped

Cam shaft specification

SOHC/DOHC

CAN data input value

Display engine equipped

Turbo

TURBO/Without turbo

CAN data input value

Display engine equipped

E/G displacement (2.5L)

2.5 L/OFF

CAN data input value

Display engine equipped

E/G displacement (3.0L)

3.0 L/OFF

CAN data input value

Display engine equipped

AT Vehicle ID Signal

ON/OFF

CAN data input value

Display transmission equipped

Items to be displayed

Unit of measure

Remarks

Note
