IM(diag)-7

Immobilizer Control Module I/O Signal

IMMOBILIZER (DIAGNOSTICS)

4. Immobilizer Control Module

I/O Signal

A: WIRING DIAGRAM

1. IMMOBILIZER

<Ref. to WI-158, WIRING DIAGRAM, Immobilizer

System.>

IM(diag)-8

Subaru Select Monitor

IMMOBILIZER (DIAGNOSTICS)

5. Subaru Select Monitor

A: OPERATION

1. HOW TO USE THE SUBARU SELECT

MONITOR

1) Prepare the Subaru Select Monitor kit.

2) Connect  the  diagnosis  cable  to  Subaru  Select

Monitor.

3) Connect the Subaru Select Monitor to data link

connector.

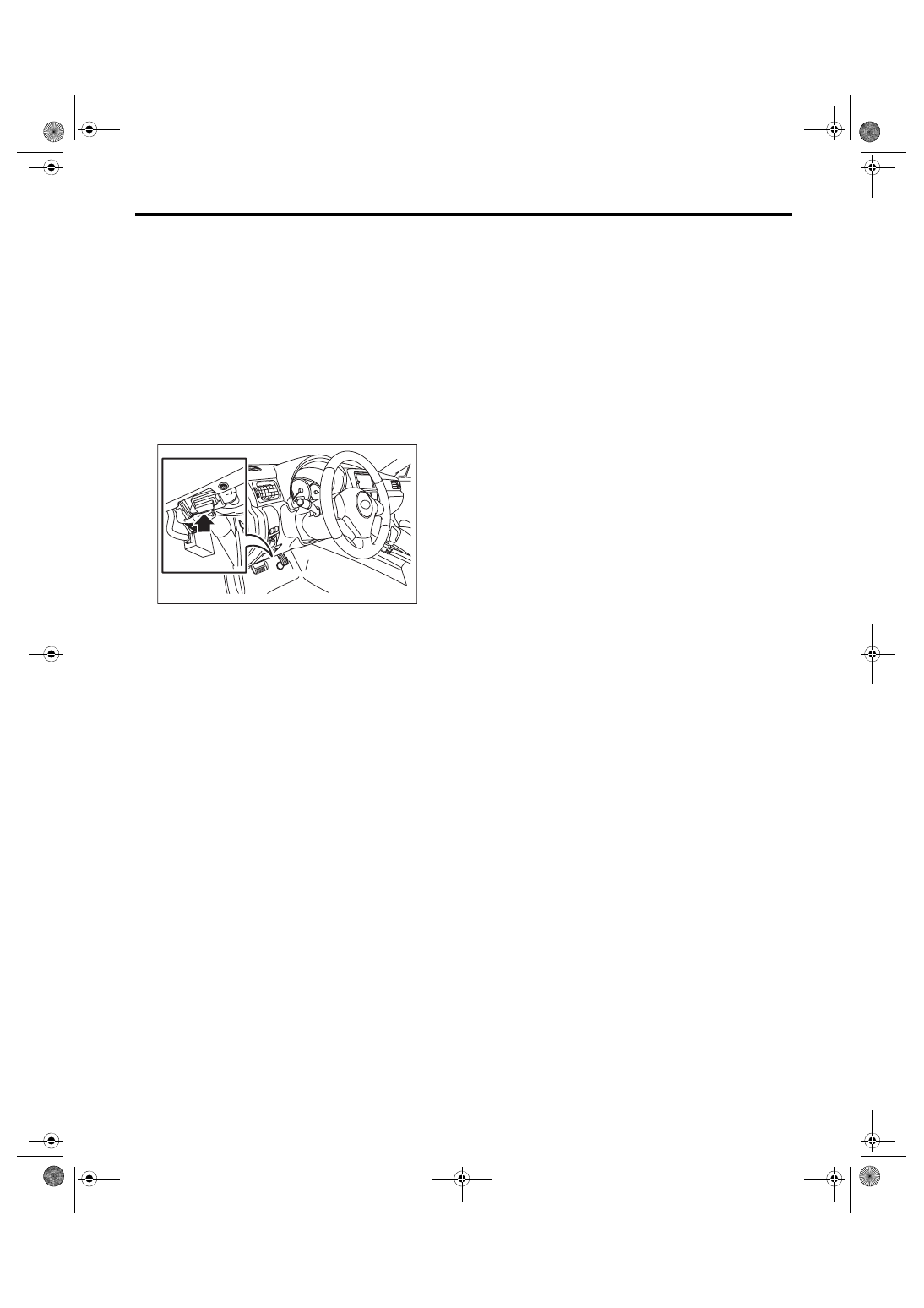

(1) Data link connector is located  in the lower

portion of the instrument panel (on the driver’s

side).

(2) Connect  the  diagnosis  cable  to  data  link

connector.

CAUTION:

Do not connect scan tools other than the Suba-

ru Select Monitor.

4) Turn the ignition switch to ON and start the Sub-

aru Select Monitor.

5) Using the Subaru Select Monitor, call up DTCs

and various data, then record them.

2. READ DIAGNOSTIC TROUBLE CODE

(DTC) FOR ENGINE AND BODY INTEGRAT-

ED UNIT

Refer to “Read Diagnostic Trouble Code” for infor-

mation about how to indicate DTC. <Ref. to IM(di-

ag)-9, Read Diagnostic Trouble Code (DTC).>

3. COMMUNICATION LINE CHECK

NOTE:

The  communication  line  between  ECM  and  body

integrated unit can be checked in “System Opera-

tion Check Mode”. This is referred to as “Commu-

nication line check”.

1) Connect the Subaru Select Monitor.

2) On «Main Menu» display, select {Each System

Check}.

3) On  «System  Selection  Menu»  display,  select

{Engine Control System}.

4) Select [OK] after the information of engine type

is displayed.

5) On «Engine Diagnosis» display, select {System

Operation Check Mode}.

6) On  «System  Operation  Check  Mode»  display,

select {Immobilizer System}.

7) Start the communication line check.

8) Is «OK» displayed on screen?

If displayed, go to step 9).

If not, go to step 10).

9) After diagnostic results, it is determined that the

circuit is not shorted. Finish the communication line

check.

10) If  a  problem  is  detected,  repair  the  trouble

cause. <Ref. to IM(diag)-18, DTC B1572 IMM CIR-

CUIT  FAILURE  (EXCEPT  ANTENNA  CIRCUIT),

Diagnostic  Procedure  with  Diagnostic  Trouble

Code (DTC).>

IM-00275

IM(diag)-9

Read Diagnostic Trouble Code (DTC)

IMMOBILIZER (DIAGNOSTICS)

6. Read Diagnostic Trouble

Code (DTC)

A: OPERATION

1. ECM

1) On «Main Menu» display, select {Each System

Check}.

2) On  «System  Selection  Menu»  display,  select

{Engine Control System}.

3) Select [OK] after the information of engine type

is displayed.

4) On  «Engine  Diagnosis»  display,  select  {Diag-

nostic Code(s) Display}.

5) On «Diagnostic Code(s) Display» display, select

{Current DTC} or {Past DTC}.
NOTE:

• For detailed operation procedures, refer to “PC

application help for Subaru Select Monitor”.

• For detailed concerning DTC, refer to the List of

Diagnostic  Trouble  Codes  (DTC).  <Ref.  to  IM(di-

ag)-14,  LIST,  List  of  Diagnostic  Trouble  Code

(DTC).>

2. BODY INTEGRATED UNIT

1) On «Main Menu» display, select {Each System

Check}.

2) On «System Selection Menu» display, select {In-

teg. Unit}.

3) After {Integ. unit} is displayed, select [OK].

4) On «Integ. unit mode failure diag» display, select

{Diagnostic Code(s) Display}.
NOTE:

• For detailed operation procedures, refer to “PC

application help for Subaru Select Monitor”.

• For detailed concerning DTC, refer to the List of

Diagnostic  Trouble  Codes  (DTC).  <Ref.  to  IM(di-

ag)-14,  LIST,  List  of  Diagnostic  Trouble  Code

(DTC).>

IM(diag)-10

Clear Memory Mode

IMMOBILIZER (DIAGNOSTICS)

7. Clear Memory Mode

A: OPERATION

1. ECM

1) On «Main Menu» display, select {Each System

Check}.

2) On  «System  Selection  Menu»  display,  select

{Engine Control System}.

3) Select [OK] after the information of engine type

is displayed.

4) On  «Engine  Diagnosis»  display,  select  {Clear

Memory}.

5) When  “Done”  is  displayed  on  the  display,  end

the  Subaru  Select  Monitor  and  turn  the  ignition

switch to OFF.
NOTE:

• After the memory is cleared, initial diagnosis of

the electronic throttle control is performed. Wait for

10 seconds or more after turning the ignition switch

to ON, and then start the engine.

• For detailed operation procedures, refer to “PC

application help for Subaru Select Monitor”.

2. BODY INTEGRATED UNIT

1) On «Main Menu» display, select {Each System

Check}.

2) On «System Selection Menu» display, select {In-

teg. Unit}.

3) After {Integ. unit} is displayed, select [OK].

4) On  «Integ.  unit  mode»  display,  select  {Clear

Memory}.

5) When  “Done”  is  displayed  on  the  display,  end

the  Subaru  Select  Monitor  and  turn  the  ignition

switch to OFF.
NOTE:

For detailed operation procedures, refer to “PC ap-

plication help for Subaru Select Monitor”.
