EB-35

Protector Tape

EXTERIOR BODY PANELS

12.Protector Tape

A: INSTALLATION

Adhere the protector tape to position, follow the procedures below.

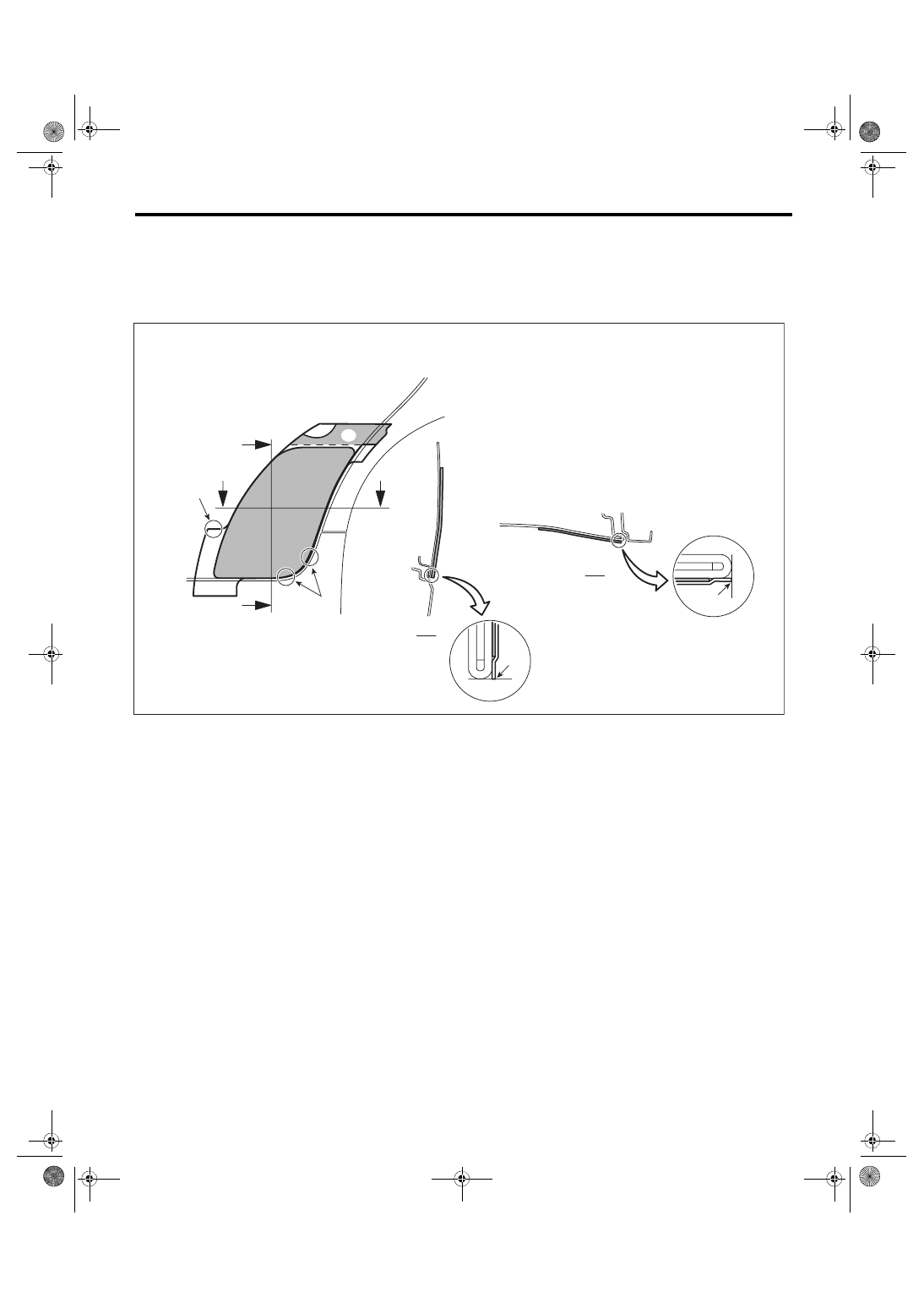

1. REAR DOOR PROTECTOR

1) Clean the area around applying position to remove any foreign objects on body.

2) Detach the backing paper from the temporary retention area (a) and apply the protector tape after posi-

tioning it correctly.

3) Detach the backing paper from area (b), and moisten the applying area and the backside of protector tape

by spraying liquid (mild detergent solution at 3% concentration).

4) Apply the protector tape to the vehicle body.
CAUTION:

Remove the water or air bubbles out of the protector tape by using the plastic or rubber spatula.

5) Detach the application tape and temporary retention tape.

(1)

Align the character line to the
application tape.

(2)

Align the application tape end to
the door panel terminal.





EB-00553

(1)

B

B

B-B

A

A

A-A

(2)

(2)

(a)

(b)

(2)

EB-36

Protector Tape

EXTERIOR BODY PANELS

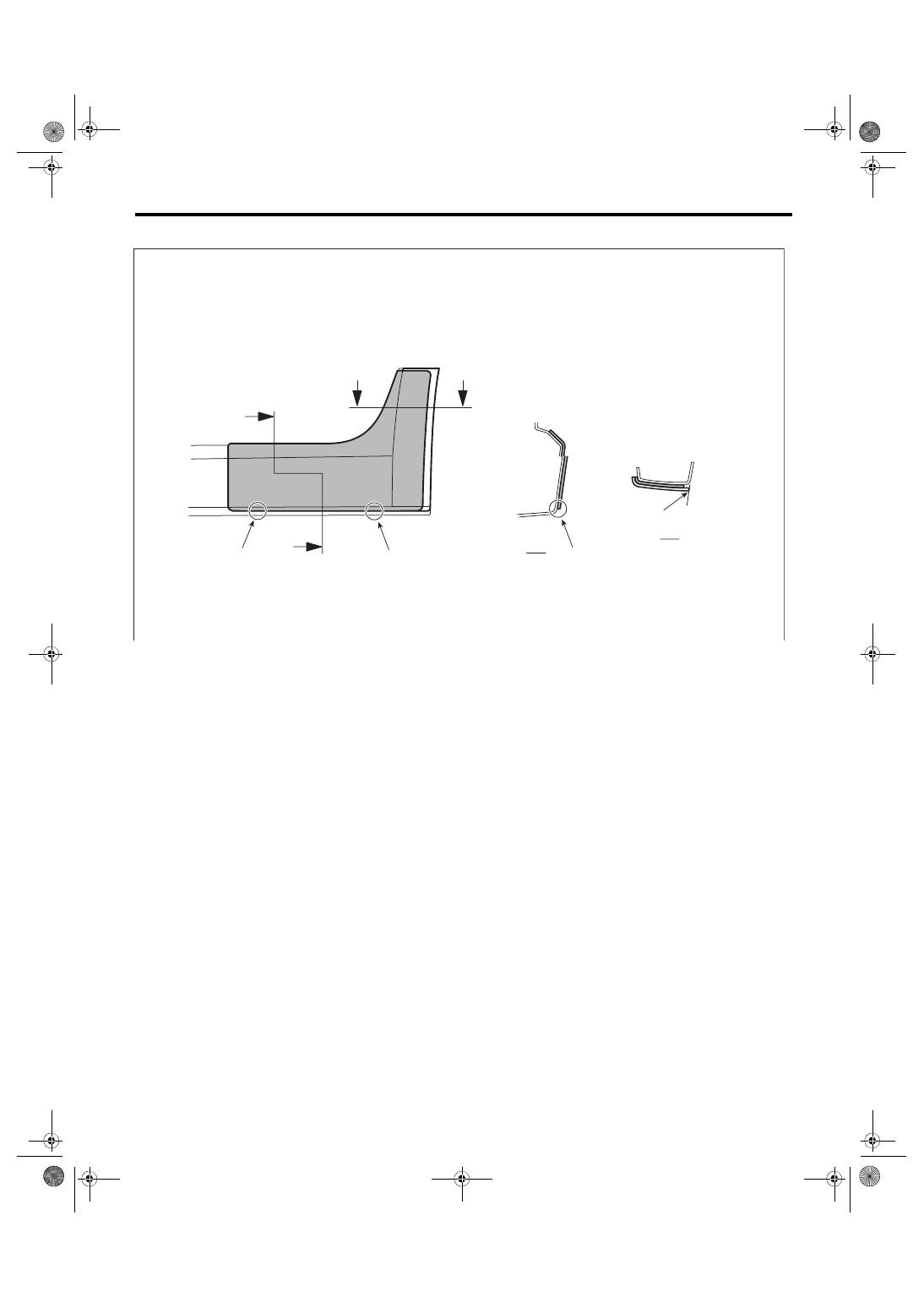

2. SIDE SILL PROTECTOR

1) Clean the area around applying position to remove any foreign objects on body.

2) Open the rear door and moisten around the adhering position by using liquid such as mild detergent so-

lution.

3) Detach the backing paper, and align the application tape to the position shown in the figure and apply the

protector tape to the body.
CAUTION:

Remove the water or air bubbles out of the protector tape by using the plastic or rubber spatula.

(1)

Align the R terminal of side sill
spoiler to application tape.

(2)

Align the terminal of side sill
spoiler to application tape.





EB-00554

A

A

B

B

A-A

(1)

(1)

(1)

B-B

(2)

EB-37

Protector Tape

EXTERIOR BODY PANELS

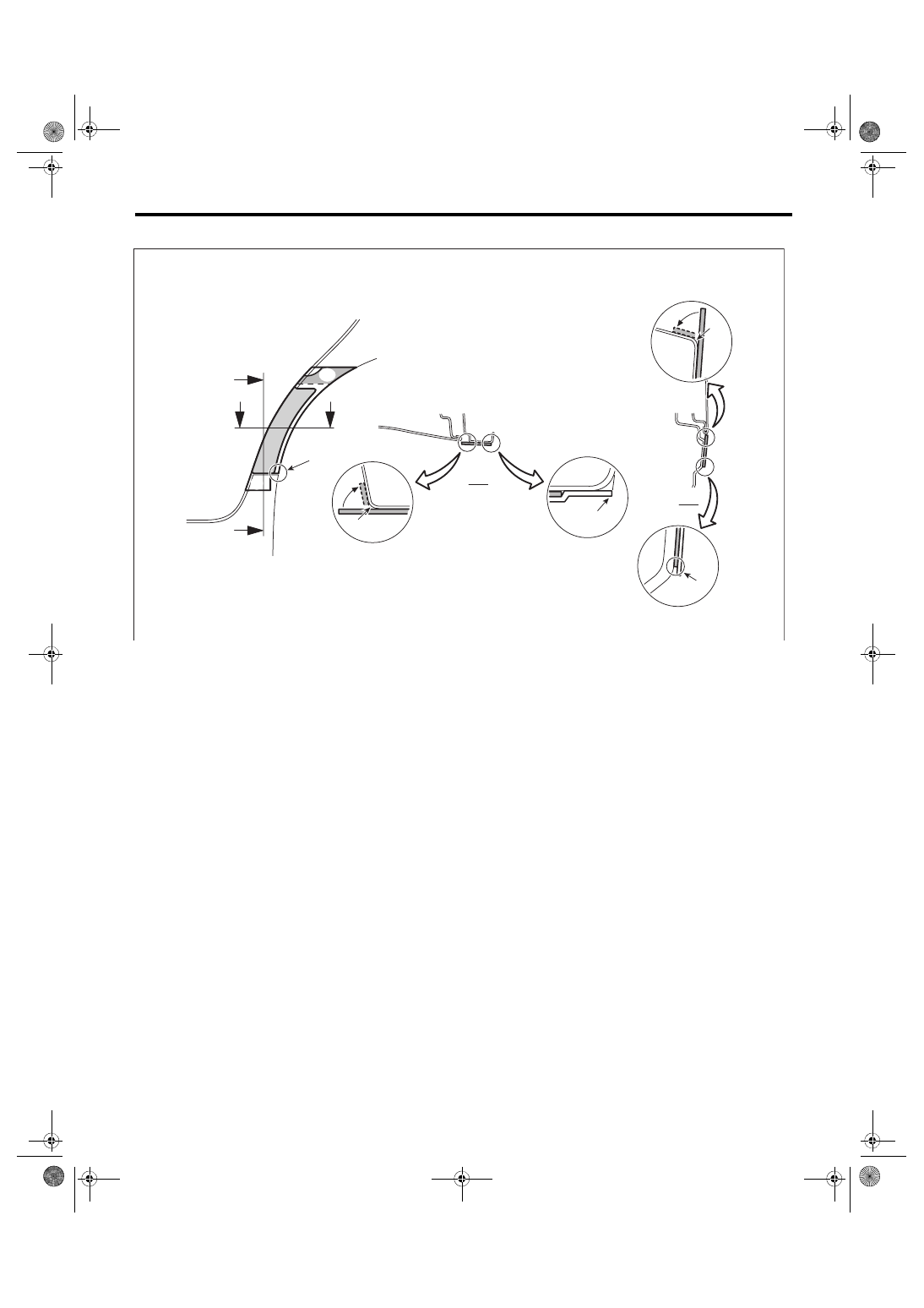

3. REAR FENDER PROTECTOR

1) Clean the area around applying position to remove any foreign objects on body.

2) Detach the backing paper from the temporary retention area (a) and apply the protector tape after posi-

tioning it correctly.

3) Detach the backing paper from area (b), and moisten the applying area and the backside of protector tape

by spraying liquid (mild detergent solution at 3% concentration).

4) Apply the protector tape to the vehicle body.
CAUTION:

Remove the water or air bubbles out of the protector tape by using the plastic or rubber spatula.

5) Detach the application tape and temporary retention tape.

6) Bend the tack-in end and apply it as shown by (4) in the figure.

(1)

Align the application paper end to
the rear quarter panel.

(3)

Align the protector tape terminal to
R terminal.

(4)

Apply the protector tape by align-
ing it to the rounded edge.

(2)

Align the panel terminal to the
application paper.









EB-00555

(4)

(4)

B

B

A

A

A-A

B-B

(1)

(3)

(a)

(b)

(2)

EB-38

Protector Tape

EXTERIOR BODY PANELS
