SB-17

Seat Belt Warning System

SEAT BELT SYSTEM

20

CHECK CURRENT DATA.
Select “Current Data Display” and read the data
of the “Front Wheel Speed”. <Ref. to LAN(diag)-
30, OPERATION, Read Current Data.>

Does the data display the wheel
speed data correctly?

Go to step

11.

Check the follow-
ing items.
• LAN system
<Ref. to
LAN(diag)-60,
DTC U1223 CAN-
HS VDC/ABS NO-
RECEIVE DATA,
Diagnostic Proce-
dure with Diagnos-
tic Trouble Code
(DTC).>
• VDC
<Ref. to
VDC(diag)-2,
Basic Diagnostic
Procedure.>

Step

Check

Yes

No

SB-18

Front Seat Belt

SEAT BELT SYSTEM

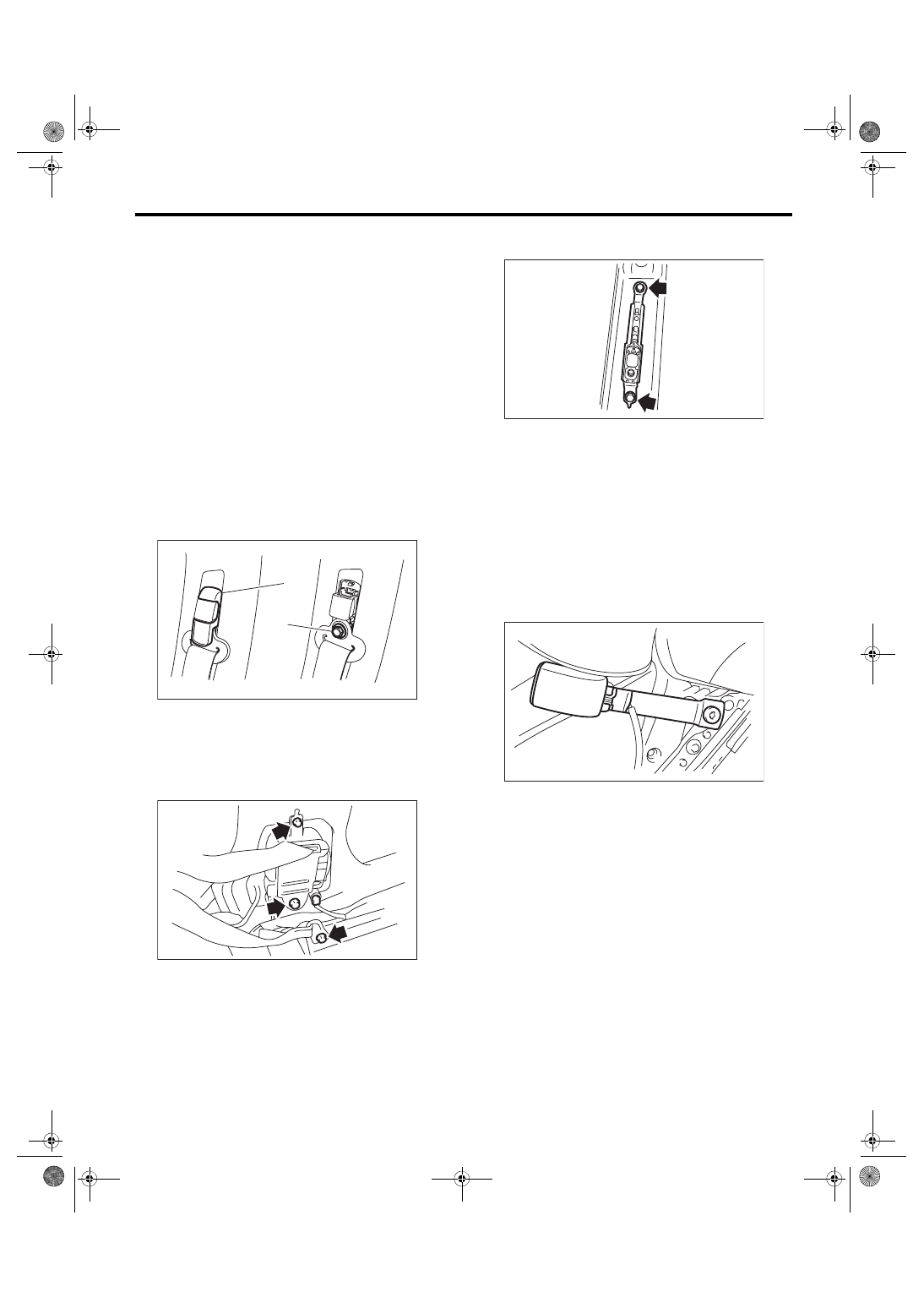

5. Front Seat Belt

A: REMOVAL

1. OUTER SEAT BELT ASSEMBLY

CAUTION:

• Do  not  drop  or  subject  the  pretensioner  to

any impact.

• Since the pretensioner and bracket are inte-

grated as a unit, do not disassemble them.

1) Before starting the work, turn the ignition switch

to OFF, disconnect the battery ground cable, and

wait for 60 seconds or more.

2) Tilt the backrest forward and move the seat to

the front most position.

3) Remove the center pillar lower trim. <Ref. to EI-

57, REMOVAL, Lower Inner Trim.>

4) Remove the anchor cover (A).

5) Loosen  the  shoulder  anchor  bolt  (B),  and  then

detach the shoulder anchor from center pillar.

6) Disconnect  the  connector  of  the  belt  tension

sensor on passenger’s seat.

7) Turn over the floor mat and disconnect the pre-

tensioner connector (A).

8) Remove the bolts, then remove the front outer

belt.

9) Remove the center pillar upper trim. <Ref. to EI-

59, REMOVAL, Upper Inner Trim.>

10) Remove the bolts and then remove adjustable

anchor assembly.

2. INNER SEAT BELT ASSEMBLY

1) Turn the ignition switch to OFF, disconnect the

battery  ground  cable,  and  wait  for  60  seconds  or

more.

2) Remove the front seats. <Ref. to SE-6, REMOV-

AL, Front Seat.>

3) Disconnect the seat belt warning light connector

under the seat.

4) Remove the seat belt harness from the harness

holder on the backside of seat cushion assembly.

5) Remove the TORX

®

 bolt, and then remove the

inner seat belt assembly.

B: INSTALLATION

CAUTION:

• Before  installation,  make  sure  that  the  cor-

rect part is used.

• Be careful not to twist the seat belts during

installation.

• Check  that  there  is  no  pinching  of  the  seat

belt  harness.  Wrong  harness  rooting  may

cause the harness short from pinch.

Install each part in the reverse order of removal.
Tightening torque:

Seat belt: <Ref. to SB-2, FRONT SEAT BELT,

COMPONENT, General Description.>

Upper inner trim: 7.5 N·m (0.76 kgf-m, 5.5 ft-lb)

SB-00350

(A)

(B)

(A)

SB-00351

SB-00352

SE-00332

SB-19

Front Seat Belt

SEAT BELT SYSTEM

C: INSPECTION

Check for the following, and replace with new parts

if necessary.

• Pretensioner is cracked or deformed.

• Seat belt is slackened, bent or worn.

• Seat belt is abnormally wound or extended.

• Inner  seat  belt  assembly  is  deformed  or  dam-

aged.

• Seat belt buckle cannot be engaged properly.

SB-20

Rear Seat Belt

SEAT BELT SYSTEM

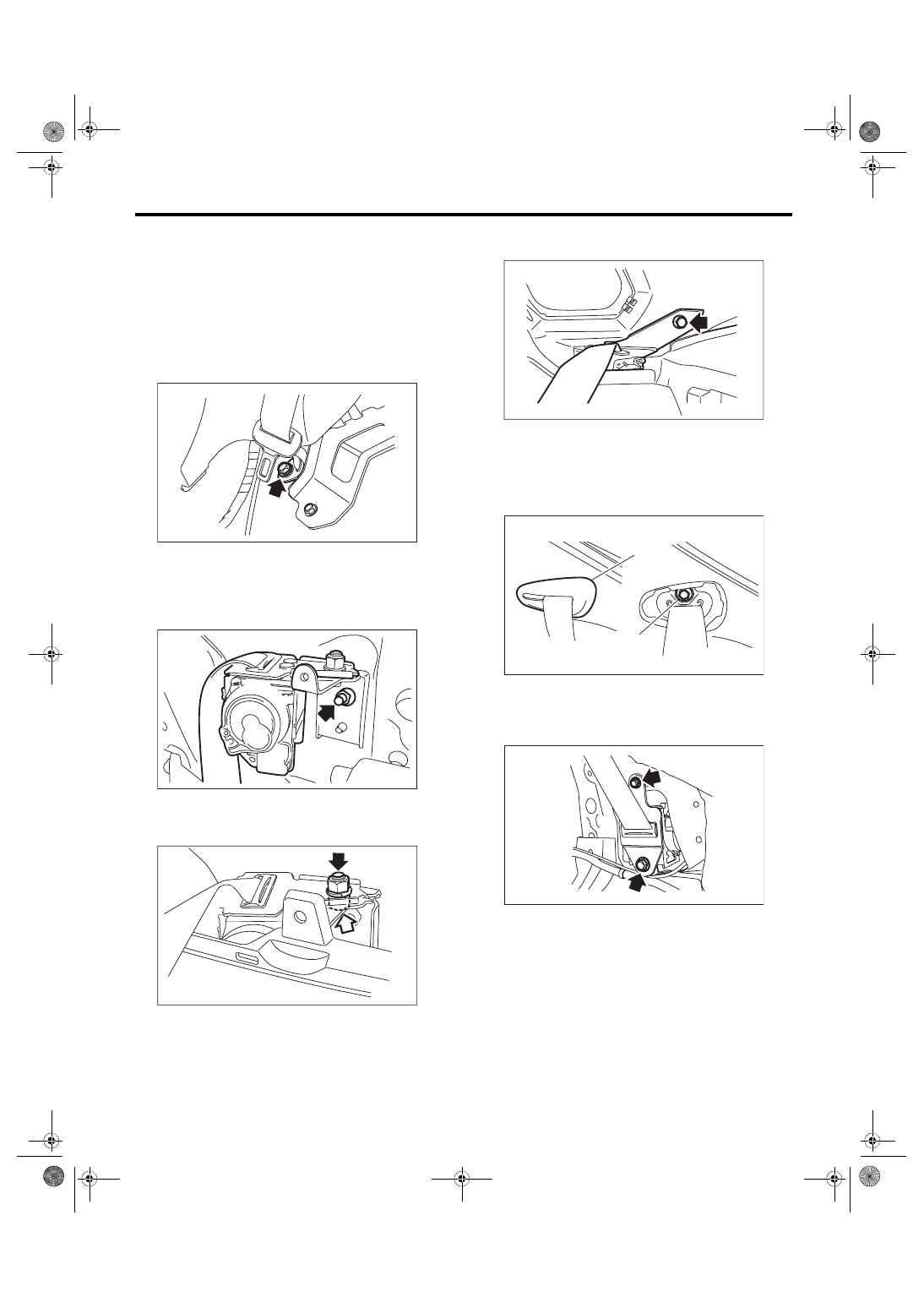

6. Rear Seat Belt

A: REMOVAL

1. OUTER SEAT BELT ASSEMBLY RH &

LH

1) Remove the luggage floor mat.

2) Remove the rear seat cushion. <Ref. to SE-13,

REMOVAL, Rear Seat.>

3) Remove the seat belt lower anchor bolt.

4) Remove  the  rear  quarter  trim.  <Ref.  to  EI-60,

REMOVAL, Rear Quarter Trim.>

5) Remove the outer seat belt assembly.

• 5 door model

Remove the nut.

CAUTION:

Do not remove the bolt and nut securing the re-

tractor and bracket.

• 4 door model

Remove the bolt.

2. SHOULDER SEAT BELT CENTER AS-

SEMBLY (5 DOOR MODEL)

1) Remove the shoulder anchor bolt cover (A).

2) Remove  the  shoulder  anchor  bolt  (B)  and  re-

move the shoulder anchor from the quarter pillar.

3) Remove  the  rear  quarter  trim.  <Ref.  to  EI-60,

REMOVAL, Rear Quarter Trim.>

4) Remove the bolts, and then detach the outer belt

center assembly.

SB-00353

SB-00361

SB-00388
