OD(diag)-17

Inspection Mode

OCCUPANT DETECTION SYSTEM (DIAGNOSTICS)

9. Inspection Mode

A: PROCEDURE

Recreate the circumstance by referring to the con-

ditions described in the checklist.

OD(diag)-18

Clear Memory Mode

OCCUPANT DETECTION SYSTEM (DIAGNOSTICS)

10.Clear Memory Mode

A: OPERATION

• Clear the memory in the following steps after the

malfunction is repaired.

• For details to clear the DTC, refer to “Airbag Sys-

tem (Diagnostics) Subaru Select Monitor”. <Ref. to

AB(diag)-26, Subaru Select Monitor.>

OD(diag)-19

Airbag Warning Light Illumination Pattern

OCCUPANT DETECTION SYSTEM (DIAGNOSTICS)

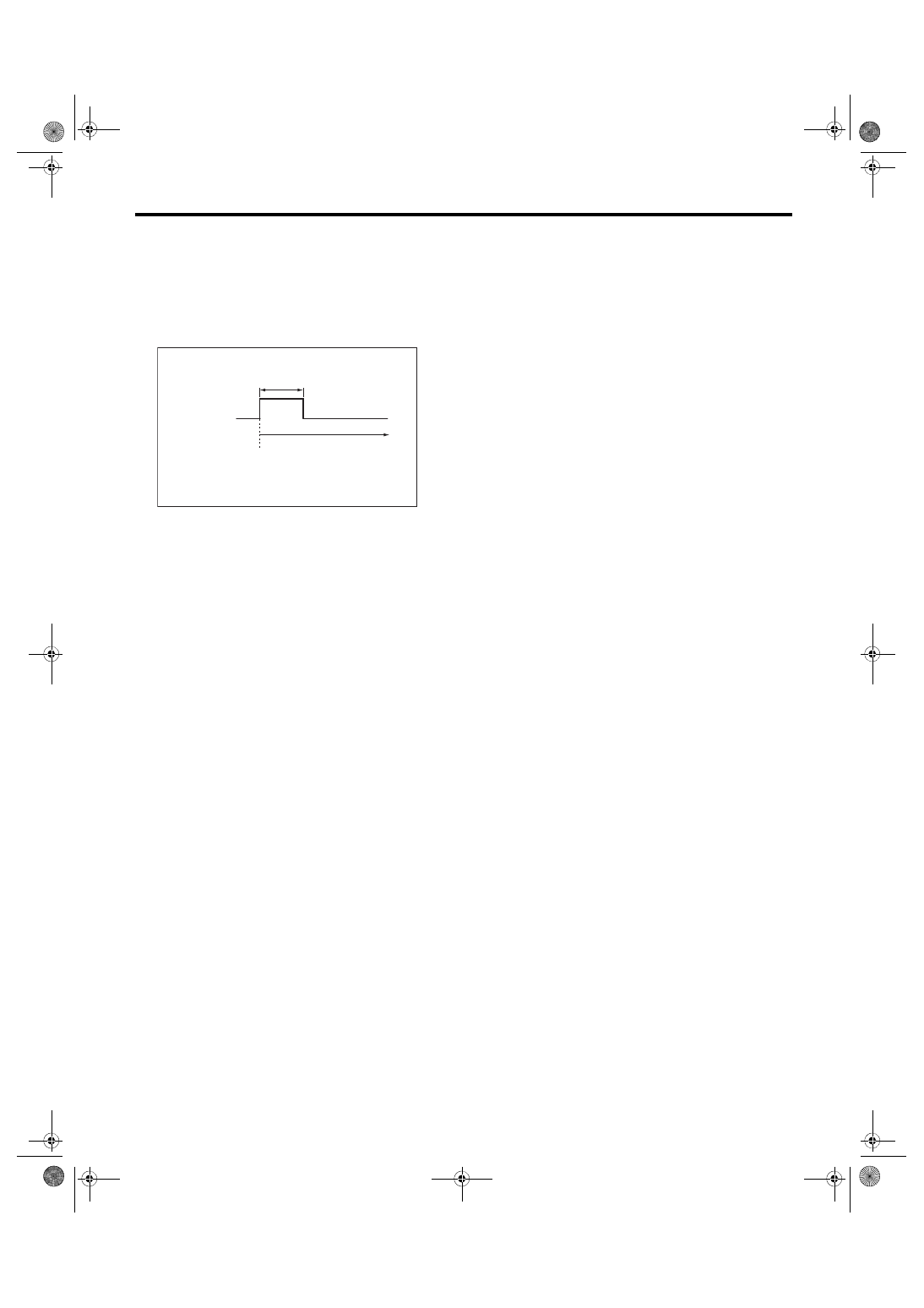

11.Airbag Warning Light Illumi-

nation Pattern

A: INSPECTION

Turn the ignition switch to ON, and confirm that the

airbag warning light remains on for approx. 6 sec-

onds then turns off afterwards.

(1) Airbag warning light
(2) Approx. 6 sec.
(3) Ignition switch ON

AB-00135

(1)

(2)

(3)

OFF

ON

OD(diag)-20

Passenger’s Airbag ON/OFF Indicator Light Illumination Pattern

OCCUPANT DETECTION SYSTEM (DIAGNOSTICS)

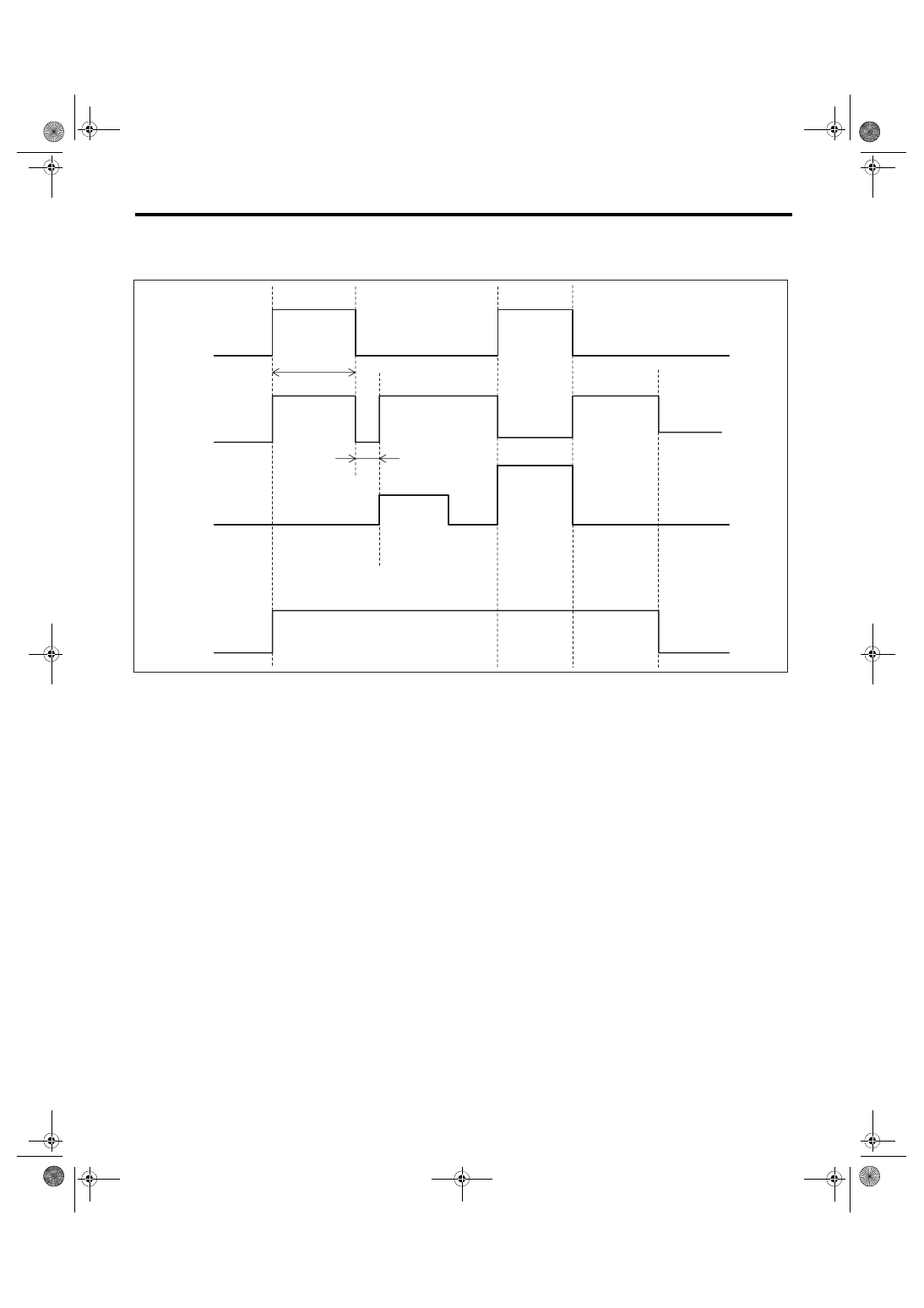

12.Passenger’s Airbag ON/OFF Indicator Light Illumination Pattern

A: INSPECTION

(1)

Passenger’s airbag ON indicator
light

(6)

Light ON

(10) OFF

(2)

Passenger’s  airbag  OFF  indicator
light

(7)

Empty

(11) ON

(3)

Occupant seating

(8)

Child

(12) Approx. 6 sec.

(4)

Ignition switch

(9)

Adult

(13) Approx. 2 sec.

(5)

Light OFF









(1)

(2)

(3)

(4)

(10)

(5)

(5)

(6)

(12)

(6)

(6)

(13)

(9)

(5)

(5)

(10)

(6)

(5)

(6)

(7)

(5)

(7)

(8)

(11)

OD-00010
