Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 609

AB-3

General Description

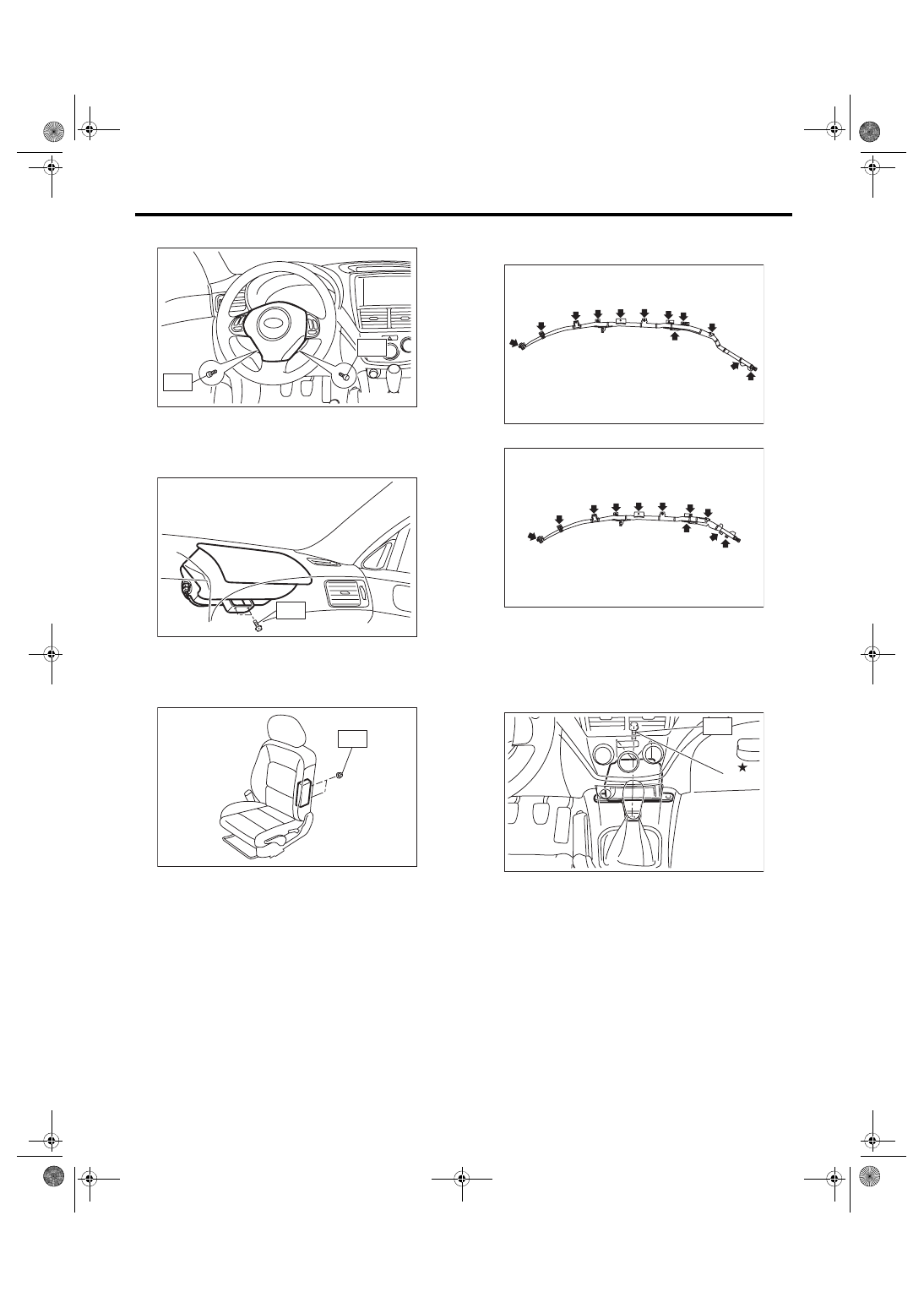

AIRBAG SYSTEM

1. DRIVER’S AIRBAG MODULE

Tightening torque:

10 N·m (1.02 kgf-m, 7.4 ft-lb)

2. PASSENGER’S AIRBAG MODULE

Tightening torque:

7.5 N·m (0.76 kgf-m, 5.5 ft-lb)

3. SIDE AIRBAG MODULE

Tightening torque:

6 N·m (0.61 kgf-m, 4.4 ft-lb)

4. CURTAIN AIRBAG MODULE

• 5 door model

• 4 door model

Tightening torque:

7.5 N·m (0.76 kgf-m, 5.5 ft-lb)

5. AIRBAG CONTROL MODULE

CAUTION:

Do not reuse mounting bolts and nuts.

Tightening torque:

25 N·m (2.55 kgf-m, 18.4 ft-lb)

AB-01883

T

T

AB-01884

T

AB-01885

T

(A) Bolt

AB-01904

AB-01890

AB-01886

(A)

T

AB-4

General Description

AIRBAG SYSTEM

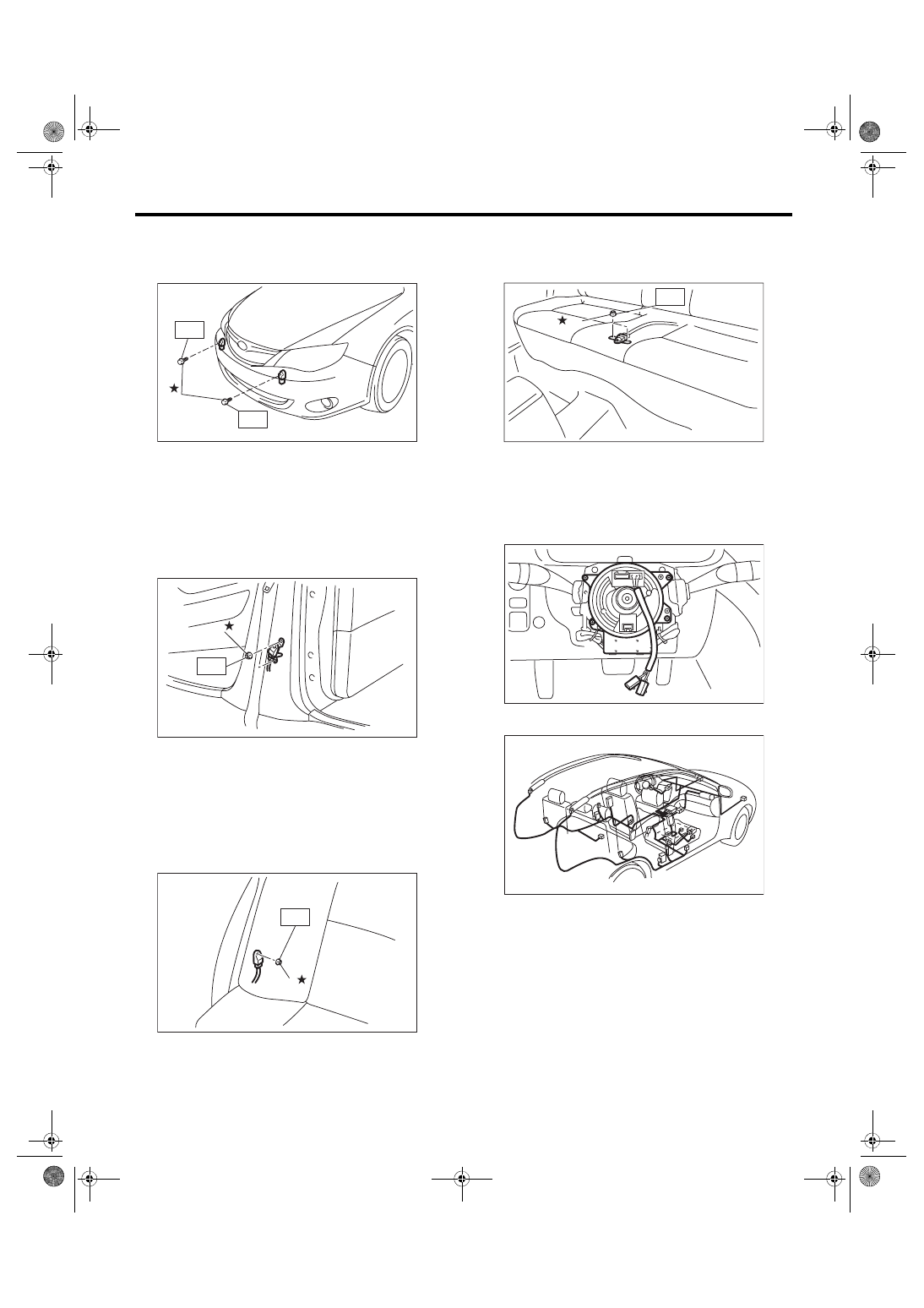

6. FRONT SUB SENSOR

CAUTION:

Do not reuse mounting bolts and nuts.

Tightening torque:

13 N·m (1.33 kgf-m, 9.6 ft-lb)

7. SIDE AIRBAG SENSOR

CAUTION:

Do not reuse mounting bolts and nuts.

Tightening torque:

7.5 N·m (0.76 kgf-m, 5.5 ft-lb)

8. CURTAIN AIRBAG SENSOR

CAUTION:

Do not reuse mounting bolts and nuts.

Tightening torque:

7.5 N·m (0.76 kgf-m, 5.5 ft-lb)

9. SATELLITE SAFING SENSOR

CAUTION:

Do not reuse mounting bolts and nuts.

Tightening torque:

7.5 N·m (0.76 kgf-m, 5.5 ft-lb)

10.STEERING ROLL CONNECTOR

11.AIRBAG HARNESS

(A) Bolt

(A) Nut

(A) Nut

AB-01826

T

(A)

T

AB-02029

T

(A)

AB-01748

(A)

T

(A) Nut

AB-01896

(A)

T

AB-02077

AB-01888

AB-5

General Description

AIRBAG SYSTEM

B: CAUTION

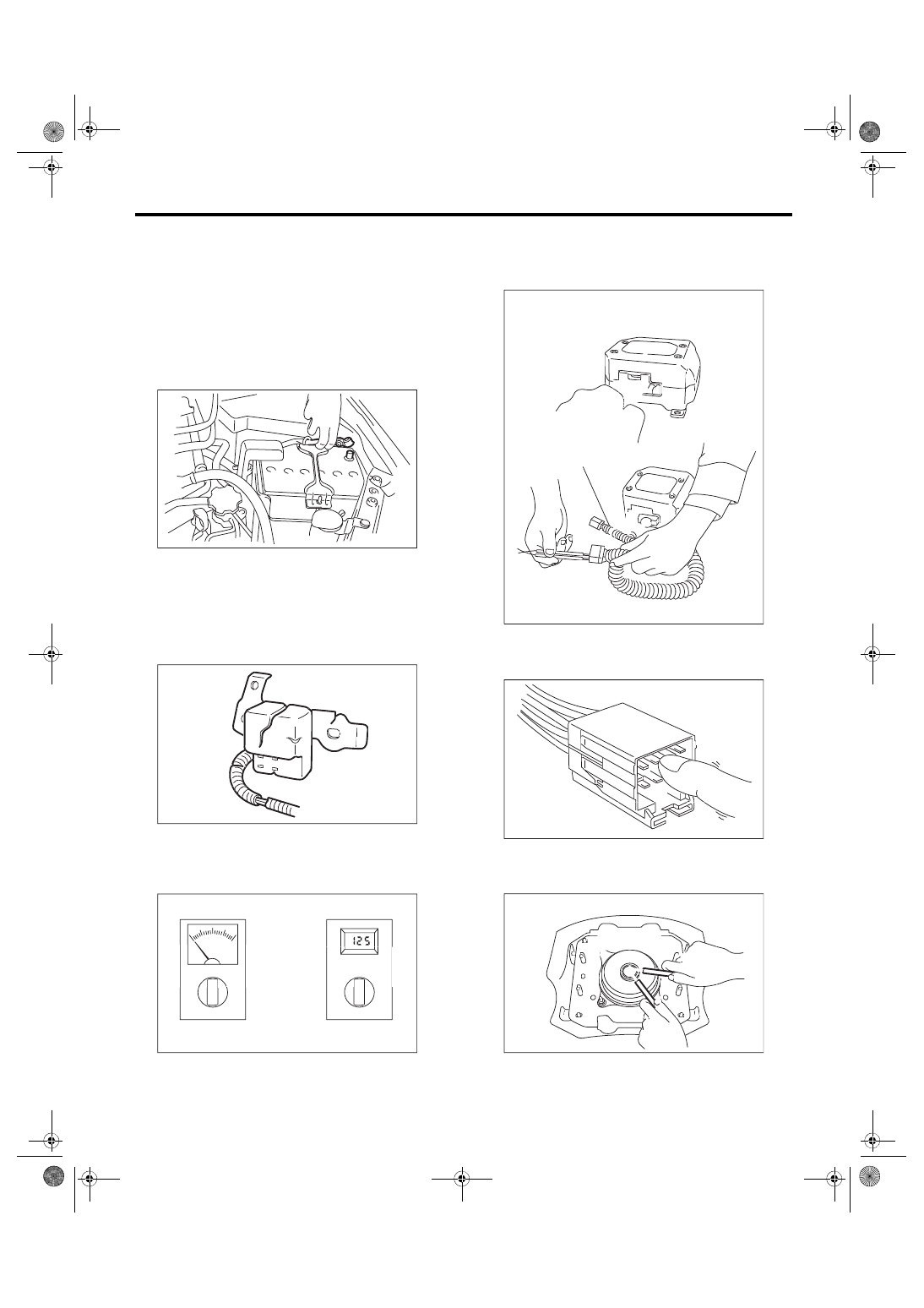

• When servicing a vehicle, be sure to turn the ig-

nition switch to OFF, disconnect the ground cable

from battery, and wait for 60 seconds or more be-

fore starting work.

• The airbag system is fitted with a backup power

supply. After disconnecting the battery ground ca-

ble, the airbag may operate if you do not wait for 60

seconds or more before starting the service of air-

bag system.

• If the airbag warning light illuminates, check or

repair the vehicle immediately to prevent it from air-

bag system malfunction.

• If any of the airbag sensors, airbag module, air-

bag control module, pretensioner, harness or satel-

lite safing sensor cover is deformed or damaged,

replace with new parts.

• When  checking  the  airbag  system,  be  sure  to

use a digital circuit tester. Use of an analog circuit

tester may cause the airbag to activate erroneously

due to a minimal current inside tester.

• When checking, use a test harness (1). Damage

to connector terminal causes malfunction. Do not

directly  put  the  tester  probe  on  airbag  connector

terminal.

• Do not allow water or oil to come in contact with

the connector terminals. Also, do not touch the con-

nector terminals.

• Do not check continuity of the airbag modules for

driver’s side, passenger’s side and curtain, or the

pretensioner.

IN-00203

NG

N

N

NG

NG

N

N

NG

G

G

G

G

N

N

N

N

N

NG

G

G

G

G

N

N

N

N

N

N

N

N

N

N

N

NG

AB-01534

NG

NG

NG

NG

NG

NG

N

NG

N

OK

OK

OK

OK

K

O

OK

O

AB-01535

AB-01536

(1)

NG

NG

G

G

G

G

G

G

N

N

N

NG

G

G

G

G

G

G

G

G

NG

G

N

N

N

NG

G

G

G

G

G

G

G

G

NG

K

K

K

K

K

K

K

OK

OK

OK

OK

K

K

K

O

O

O

O

O

O

O

O

O

O

OK

K

K

K

K

K

K

K

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

OK

O

O

O

O

O

O

O

O

OK

O

O

O

O

O

O

O

O

O

O

O

O

O

O

OK

O

OK

OK

OK

K

OK

K

K

K

K

O

AB-01540

G

G

NG

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

NG

N

N

N

N

N

N

N

N

N

N

N

NG

N

N

N

N

N

N

N

N

N

G

N

N

N

NG

G

G

G

G

NG

NG

NG

NG

N

N

NG

G

NG

NG

NG

NG

NG

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

N

NG

G

N

N

N

NG

NG

G

G

G

G

G

N

N

NG

G

G

N

NG

G

NG

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

AB-01537

AB-6

General Description

AIRBAG SYSTEM

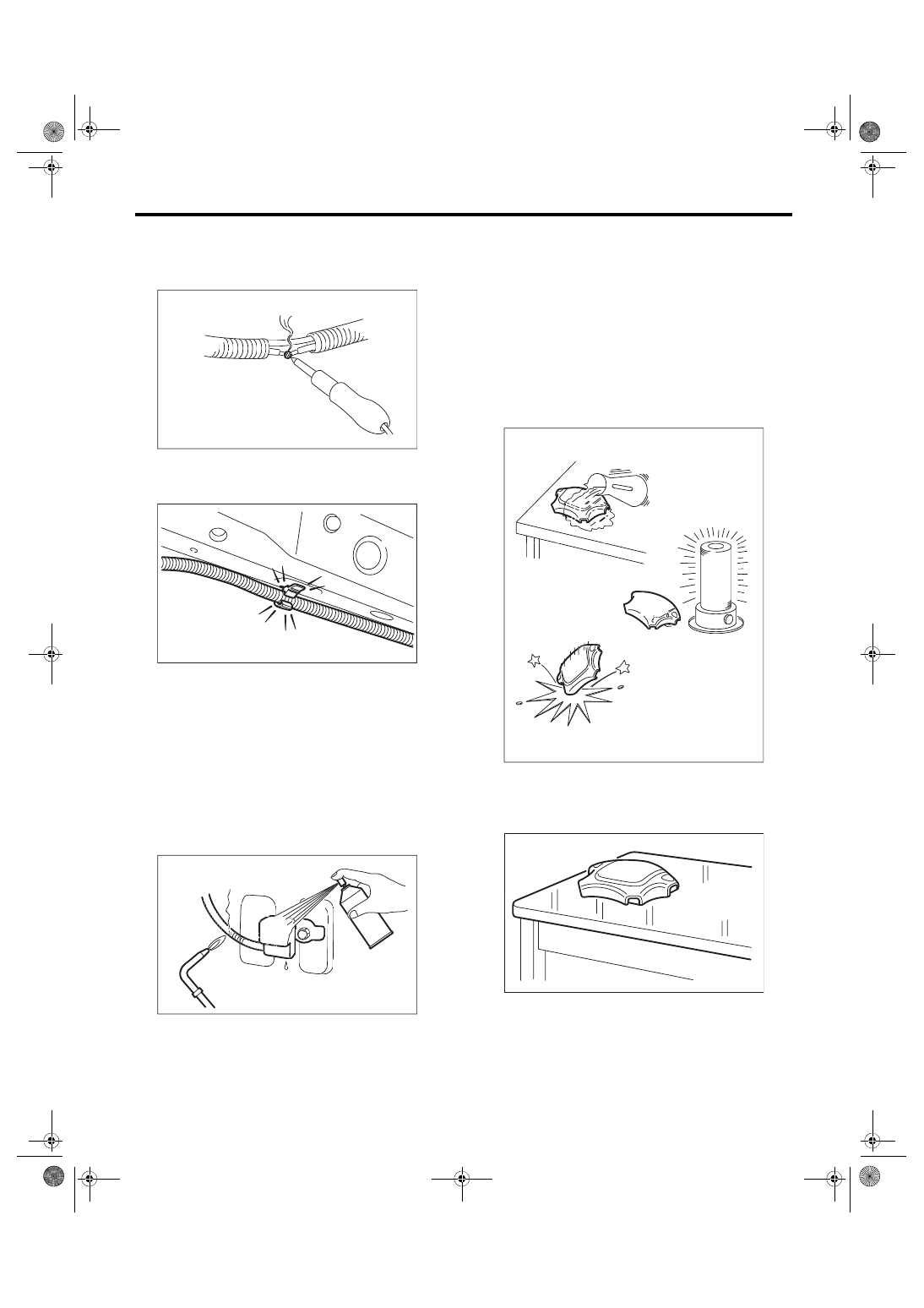

• If damage, open circuit or rust is found on airbag
