Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 570





PS-2

General Description

POWER ASSISTED SYSTEM (POWER STEERING)

1. General Description

A: SPECIFICATION

Model

STI model

Except for STI model

Whole system

Minimum turning radius

m (ft)

5.5 (18)

Steering angle

Inner wheel

36.6°±1.5°

Outer wheel

32.2°±1.5°

Steering wheel diameter

mm (in)

375 (14.76)

Lock-to-lock revolution number

2.8

Gearbox

Type

Rack and Pinion, Integral

Backlash

0 (automatic adjusting)

Valve (power steering system)

Rotary valve

Pump
(Power steering
system)

Type

Vane pump

Oil tank

Installed on body

Specific output

cm

3

 (cu in)/rev.

8.5 (0.519)

Relief pressure

kPa (kgf/cm

2

, psi)

8,300 — 9,000

(85 — 92, 1,203 — 1,305)

8,100 — 8,800

(83 — 90, 1,174 — 1,276)

Hydraulic fluid control

Engine speed sensitive

Hydraulic fluid

L (US qt, Imp qt)

1,000 rpm: 7.5 (7.9, 6.6)
3,000 rpm: 7.3 (7.7, 6.4)

1,000 rpm: 6.3 (6.7, 5.5)
3,000 rpm: 5.9 (6.2, 5.2)

RPM range

rpm

680 — 9,600

Direction of rotation

Clockwise

Hydraulic oil
(Power steering
system)

Capacity
L (US qt, Imp qt)

Oil tank

0.2 (0.2, 0.2)

Whole system

0.7 (0.7, 0.6)

PS-3

General Description

POWER ASSISTED SYSTEM (POWER STEERING)

Steering wheel Free play

mm (in)

17 (0.67)

Steering shaft

Clearance between the steering wheel
and column cover

mm (in)

2 — 4 (0.08 — 0.16)

Steering gear-
box
(Power steer-
ing system)

Sliding resistance

N (kgf, lbf)

343 (35, 77) or less

Difference between right and left sliding resis-

tance: 20% or less

Rack shaft play in the
radial direction

Right-turn
steering

mm (in)

0.12 (0.005) or less

Left-turn
steering

mm (in)

Horizontal direction: 0.15 (0.006) or less

Vertical direction: 0.3 (0.012) or less

Input shaft play

In radial
direction

mm (in)

0.26 (0.01) or less

In axial direc-
tion

mm (in)

Without play

Rotational resistance

N (kgf, lbf)

Maximum allowable value: 13.7 (1.40, 3.08) or

less

Difference between right and left sliding resis-

tance: 24%

Oil pump
(Power steer-
ing system)

Pulley shaft

Radial play

mm (in)

0.2 (0.008) or less

Axial play

mm (in)

0.9 (0.035) or less

Pulley

Ditch deflec-
tion

mm (in)

1.0 (0.039) or less

Rotational
resistance

N (kgf, lbf)

9.22 (0.94, 2.07) or less

Regular pressure (unloaded)

kPa (kgf/cm

2

, psi)

981 (10, 142) or less

Steering wheel
effort
(Power steer-
ing system)

At standstill with engine idling on paved
road

N (kgf, lbf)

34 (3.5, 7.6) or less

At standstill with engine stalled on paved
road

N (kgf, lbf)

294.2 (30, 66.1) or less

Recommended power steering fluid

SUBARU ATF or DEXRON III

PS-4

General Description

POWER ASSISTED SYSTEM (POWER STEERING)

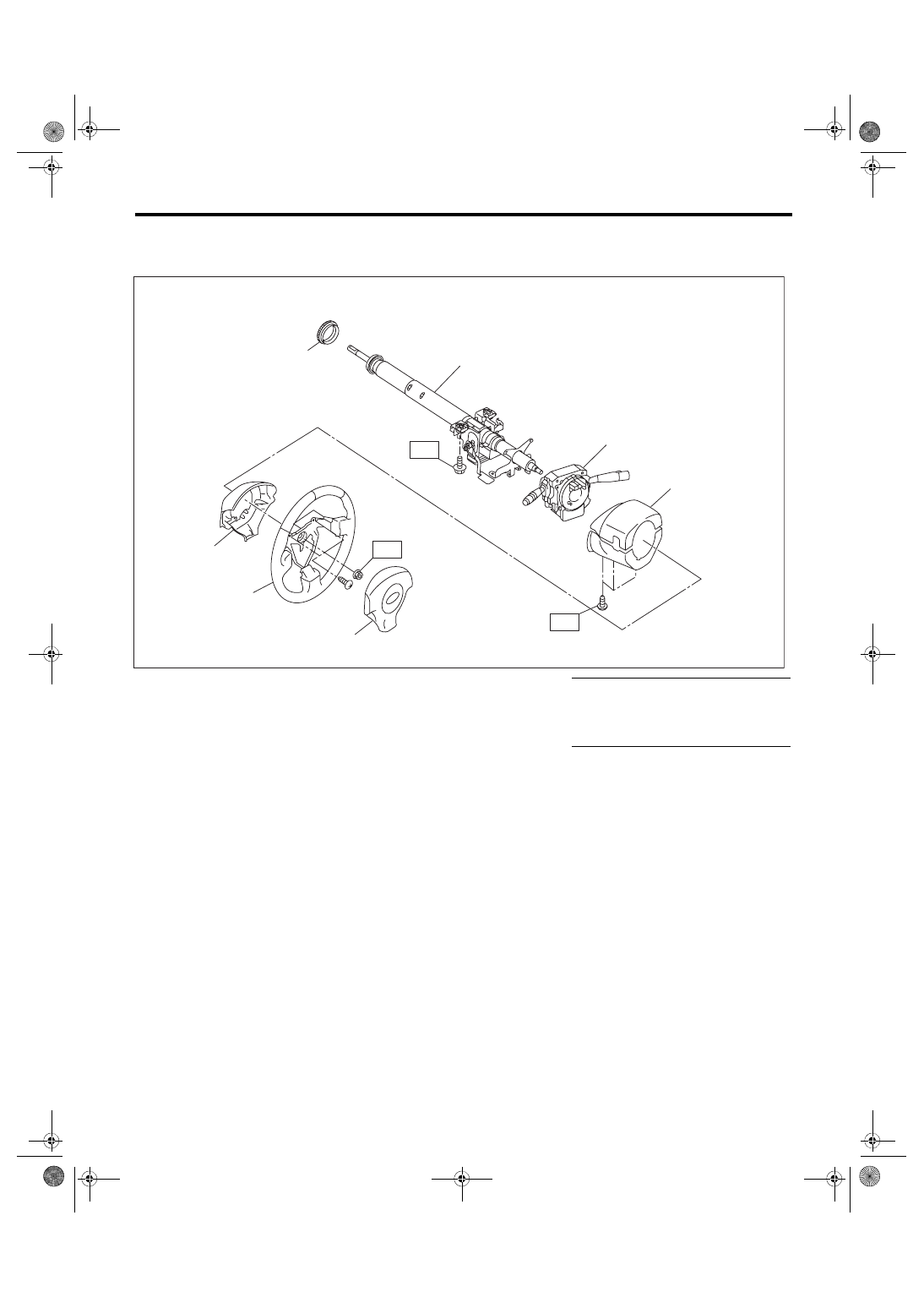

B: COMPONENT

1. STEERING WHEEL AND COLUMN

(1)

Bushing

(5)

Steering wheel

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Steering shaft

(6)

Airbag module

T1: 1.2 (0.12, 0.9)

(3)

Steering roll connector

(7)

Steering wheel lower cover

T2: 20 (2.0, 14.8)

(4)

Column cover





T3: 39 (4.0, 28.8)

PS-00841

T2

T1

T3

(6)

(5)

(1)

(2)

(3)

(4)

(7)
