VDC(diag)-27

Clear Memory Mode

VEHICLE DYNAMICS CONTROL (VDC) (DIAGNOSTICS)

9. Clear Memory Mode

A: OPERATION

1) On «Main Menu» display, select {Each System

Check}.

2) On  «System  Selection  Menu»  display,  select

{Brake Control System}.

3) When {VDC} is displayed, select the [OK] button.

4) On  «Brake  Control  Diagnosis»  display,  select

{Clear Memory}.

5) When  «Clear  Memory  ?»  is  shown  on  the

screen, click the “YES” button.

6) When «Done» and «Turn Ignition Switch OFF»

are shown on the screen, turn the ignition switch to

OFF.
NOTE:

For detailed operation procedures, refer to “PC ap-

plication help for Subaru Select Monitor”.

VDC(diag)-28

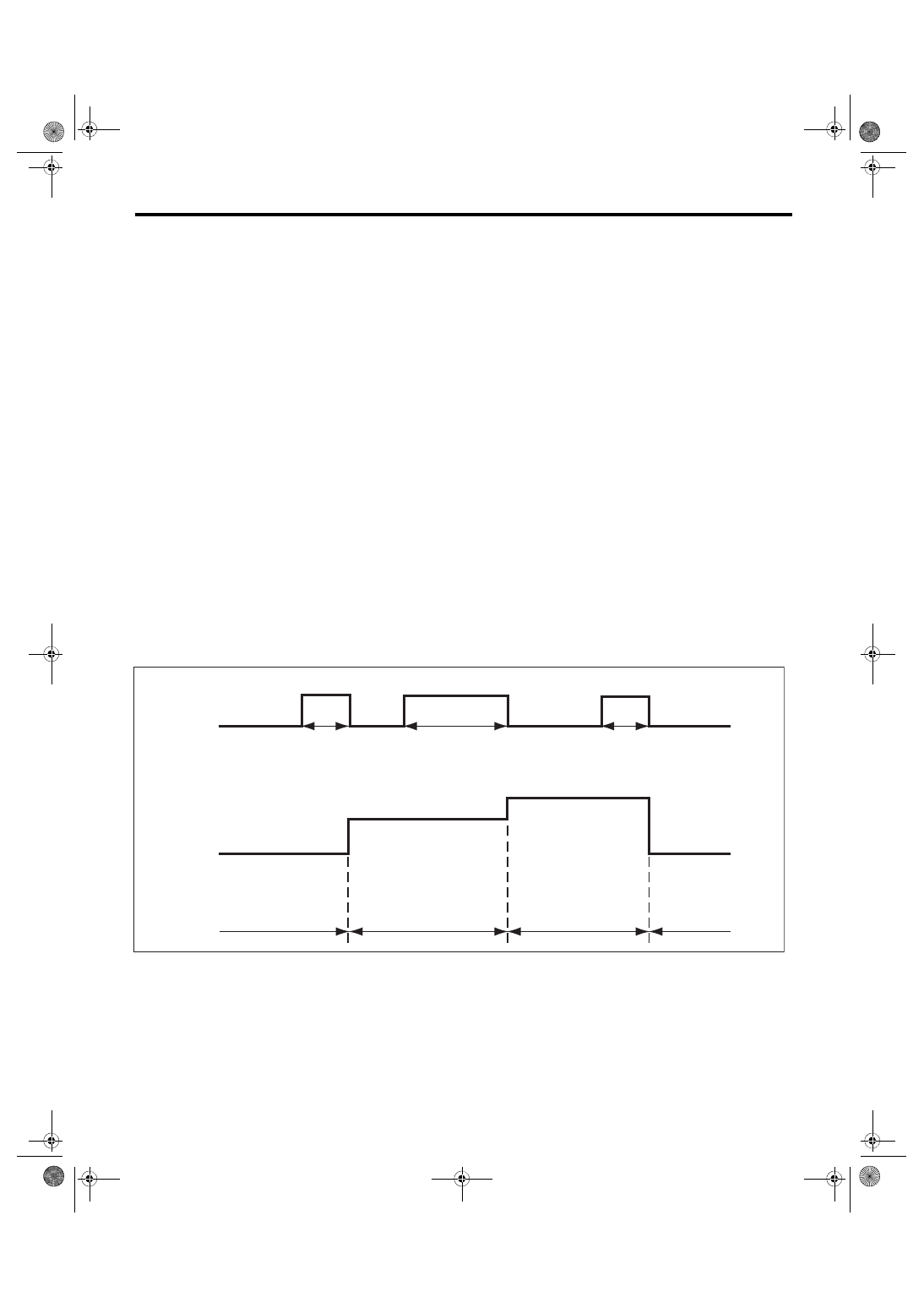

Warning Light Illumination Pattern

VEHICLE DYNAMICS CONTROL (VDC) (DIAGNOSTICS)

10.Warning Light Illumination Pattern

A: INSPECTION

NOTE:

• The illumination pattern above shows proper condition.

• While hill start assist is OFF, hill start assist warning light (15) always illuminates to indicate that hill start

assist does not operate. (6MT model only)

1) When warning lights or indicator lights do not illuminate in accordance with this illumination pattern, there

must be an electrical malfunction.

2) When warning lights or indicator lights remain constantly OFF, check the combination meter circuit or CAN

communication circuit. <Ref. to VDC(diag)-31, VDC WARNING LIGHT & VDC INDICATOR LIGHT, VDC

OFF & VDC TRACTION MODE INDICATOR LIGHT DO NOT COME ON, Warning Light Illumination Pat-

tern.> <Ref. to VDC(diag)-32, VDC WARNING LIGHT & VDC INDICATOR LIGHT, VDC OFF INDICATOR

LIGHT DO NOT COME ON, Warning Light Illumination Pattern.> <Ref. to VDC(diag)-33, ABS WARNING

LIGHT DOES NOT COME ON, Warning Light Illumination Pattern.> <Ref. to VDC(diag)-33, HILL START

ASSIST WARNING LIGHT DOES NOT COME ON, Warning Light Illumination Pattern.>

(1)

Ignition switch

(6)

Light OFF

(11) Several seconds (depending on

engine coolant temperature)

(2)

OFF

(7)

Light ON

(12) Brake warning light (EBD warning

light)

(3)

ON

(8)

2 seconds

(13) Parking brake

(4)

Engine start

(9)

VDC OFF & VDC traction mode
indicator light (6MT model)
VDC OFF indicator light (5MT
model)

(14) Released

(5)

ABS warning light

(10) VDC warning light & VDC indica-

tor light

(15) Hill start assist warning light

VDC00606

(2)

(6)

(6)

(7)

(6)

(6)

(7)

(8)

(6)

(6)

(7)

(11)

(3)

(3)

(4)

(1)

(5),(15)

(9)

(10)

(6)

(7)

(12)

(14)

(13)

VDC(diag)-29

Warning Light Illumination Pattern

VEHICLE DYNAMICS CONTROL (VDC) (DIAGNOSTICS)

3) When ABS warning light does not go off, check the combination meter circuit or CAN communication cir-

cuit. <Ref. to VDC(diag)-34, ABS WARNING LIGHT DOES NOT GO OFF, Warning Light Illumination Pat-

tern.>

4) When hill start assist warning light does not go off, check the status of hill start assist OFF mode setting,

combination  meter  circuit,  or  CAN  communication  circuit.  <Ref.  to  VDC(diag)-35,  HILL  START  ASSIST

WARNING LIGHT DOES NOT GO OFF, Warning Light Illumination Pattern.>

5) When the VDC OFF & VDC traction mode indicator light (6MT model), VDC OFF indicator light (5MT mod-

el), or VDC warning light & VDC indicator light does not go off, check the combination meter circuit or CAN

communication circuit. <Ref. to VDC(diag)-36, VDC OFF & VDC TRACTION MODE INDICATOR LIGHT DO

NOT GO OFF, Warning Light Illumination Pattern.> <Ref. to VDC(diag)-37, VDC OFF INDICATOR LIGHT

DOES NOT GO OFF, Warning Light Illumination Pattern.> <Ref. to VDC(diag)-38, VDC WARNING LIGHT

AND VDC INDICATOR LIGHT DO NOT GO OFF, Warning Light Illumination Pattern.>
NOTE:

• Even though the ABS warning light does not go off after 2 seconds from ABS warning light illumination, the

ABS system operates normally when the warning light goes off while driving at approximately 12 km/h (7

MPH). However, the ABS system does not work while the ABS warning light is illuminated.

• It may take several minutes before the VDC warning light & VDC indicator light goes off, if the vehicle is

parked under low temperature for a specified time. This is not defective because it is resulted from low engine

coolant temperature.

• With the vehicle jack-up/lift-up or set on free rollers, when the wheels lock or spin after starting the engine,

ABS warning light, and VDC warning light & VDC indicator light may illuminate because VDCCM&H/U de-

tects the abnormal conditions from ABS wheel speed sensors. In this case, this is not a malfunction. Perform

the Clear Memory Mode. <Ref. to VDC(diag)-27, Clear Memory Mode.>

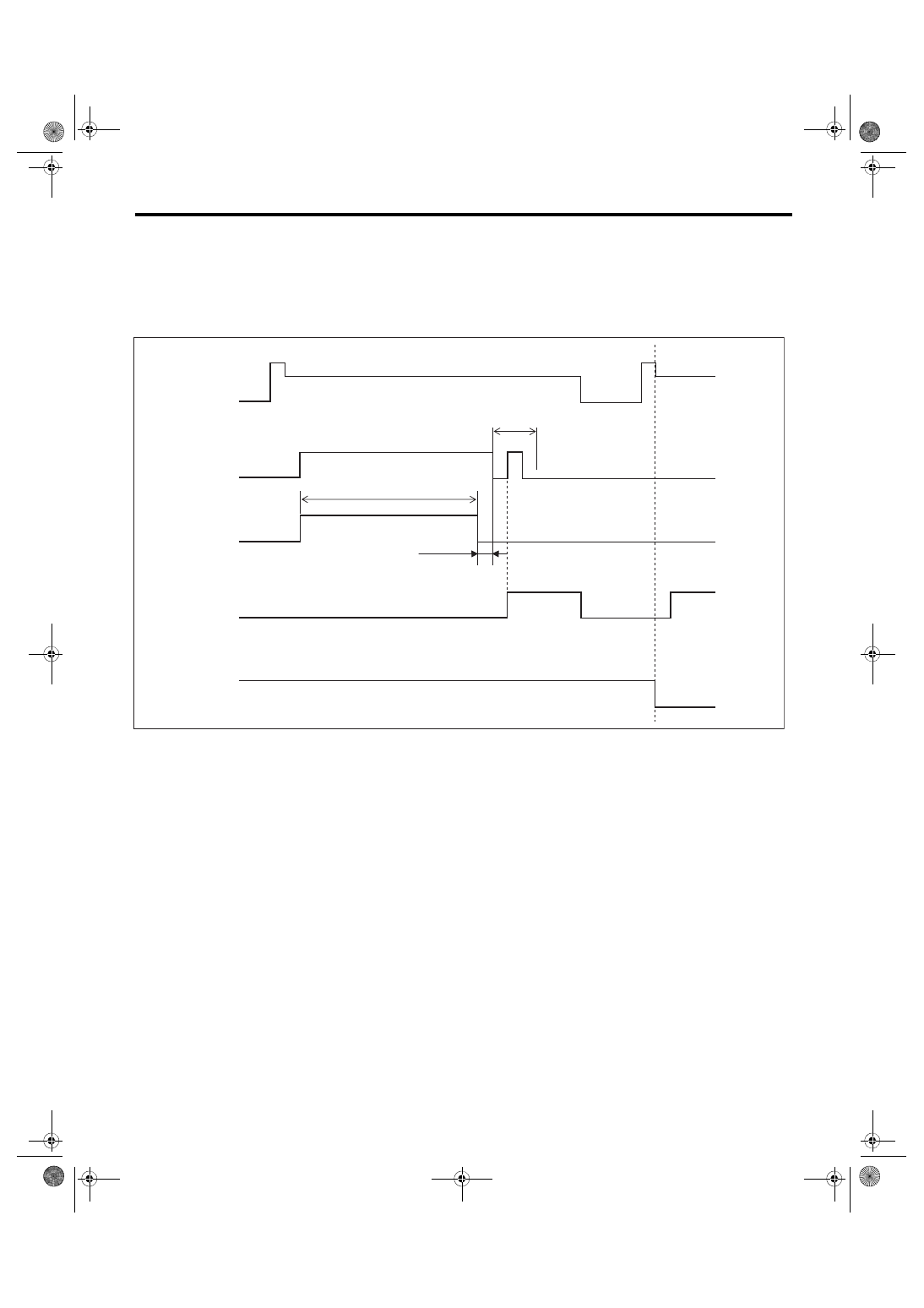

6) Warning light illumination pattern at VDC mode change (6MT model only)

If the VDC OFF & VDC traction mode indicator light illumination pattern when the VDC OFF switch is oper-

ated does not match the following, check the VDC OFF switch circuit, CAN communication circuit or combi-

nation meter circuit. <Ref. to VDC(diag)-42, VDC TRACTION MODE, VDC MODE DOES NOT CHANGE,

Warning Light Illumination Pattern.>

(1)

VDC OFF switch

(6)

VDC OFF & VDC traction mode
indicator light

(10) VDC mode

(2)

OFF

(7)

Light OFF

(11) Normal mode

(3)

ON

(8)

Green light

(12) Traction mode

(4)

2 seconds or less

(9)

Yellow illumination

(13) OFF mode

(5)

2 seconds or more, 10 seconds or
less









(1)

(2)

(3)

(3)

(3)

(4)

(5)

(4)

(2)

(2)

(2)

(6)

(7)

(11)

(12)

(13)

(11)

(7)

(8)

(9)

(10)

VDC00595

VDC(diag)-30

Warning Light Illumination Pattern

VEHICLE DYNAMICS CONTROL (VDC) (DIAGNOSTICS)

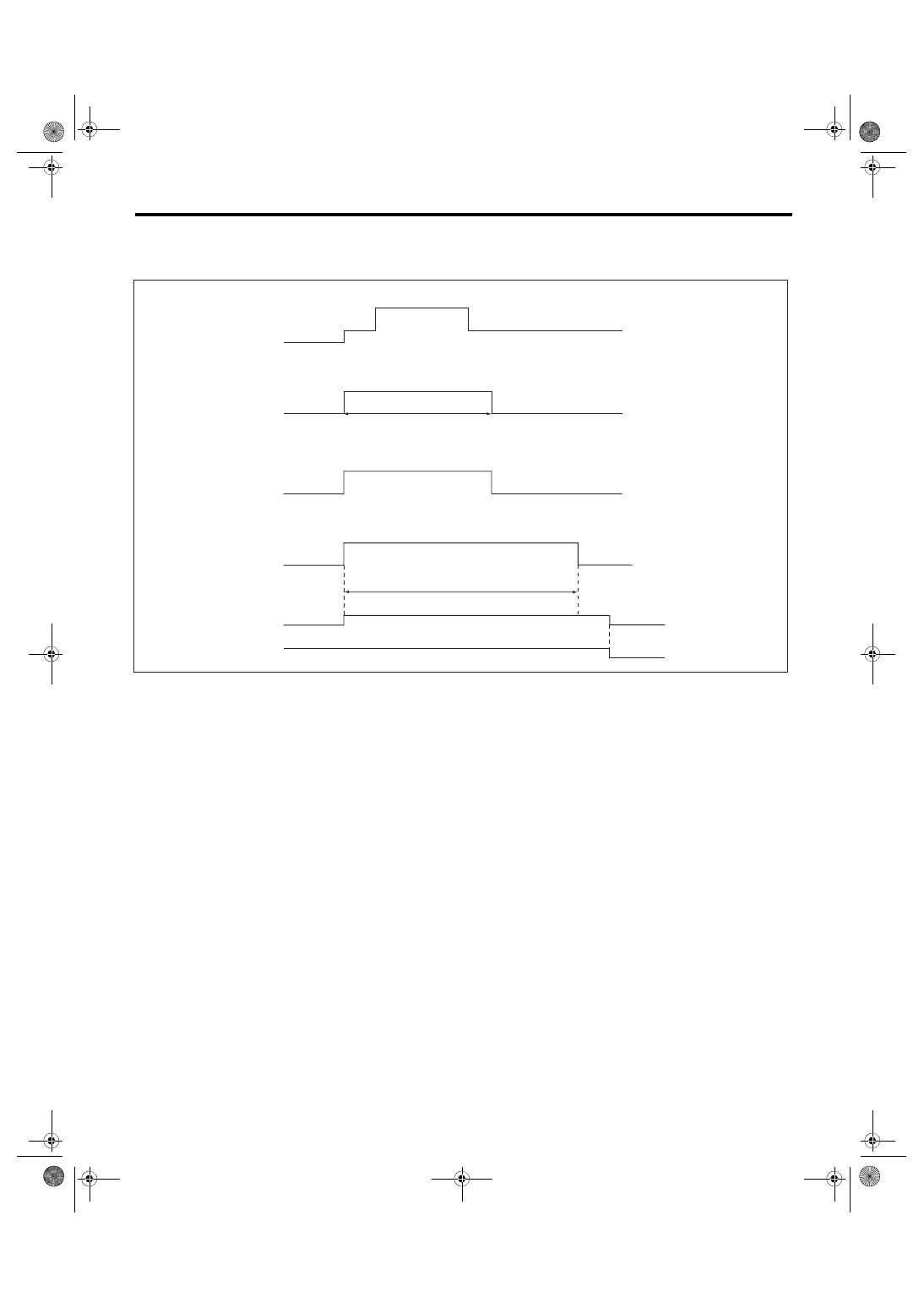

7) Warning light illumination pattern at hill start assist OFF mode change (6MT model only)

When the VDC OFF switch is kept pressed, the VDC OFF & VDC traction mode indicator light illuminates in

green at first, then turns yellow, and then goes off in approx. 8 seconds. If the switch is released in 5 seconds

after the light goes off then pressed again in 2 seconds, hill start assist warning light illuminates then mode

is changed to hill start assist OFF mode. If hill start assist function ON/OFF does not change, check VDC

OFF switch circuit, CAN communication circuit or combination meter circuit. <Ref. to VDC(diag)-45, HILL

START ASSIST ON/OFF MODE, VDC MODE DOES NOT CHANGE, Warning Light Illumination Pattern.>

NOTE:

• Hill start assist warning light always illuminates to inform that the hill start assist does not operate during

hill start assist OFF mode.

• For procedure of changing hill start assist function ON/OFF, refer to “Hill start assist”. <Ref. to BR-51, OP-

ERATION, Hill Start Assist.>

(1)

Ignition key

(6)

2 seconds or less

(10) 5 seconds or less

(2)

OFF

(7)

VDC OFF & VDC traction mode
indicator light

(11) Hill start assist warning light

(3)

Start

(8)

Approx. 8 seconds (until (7) goes
off)

(12) Yellow illumination

(4)

ON

(9)

Illumination changes from in green
to in yellow.

(13) Hill start assist function

(5)

VDC OFF switch









VDC00689

(1)

(2)

(2)

(2)

(2)

(2)

(2)

(4)

(4)

(4)

(12)

(12)

(2)

(2)

(2)

(4)

(9)

(10)

(8)

(3)

(3)

(4)

(6)

(4)

(4)

(5)

(7)

(11)

(13)
