TPM(diag)-29

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

TIRE PRESSURE MONITORING SYSTEM (DIAGNOSTICS)

Q: DTC 51 TRANSMITTER 1 BATTERY VOLTAGE DECREASE

NOTE:

Refer to DTC 54 for diagnostic procedure. <Ref. to TPM(diag)-30, DTC 54 TRANSMITTER 4 BATTERY

VOLTAGE DECREASE, Diagnostic Procedure with Diagnostic Trouble Code (DTC).>

R: DTC 52 TRANSMITTER 2 BATTERY VOLTAGE DECREASE

NOTE:

Refer to DTC 54 for diagnostic procedure. <Ref. to TPM(diag)-30, DTC 54 TRANSMITTER 4 BATTERY

VOLTAGE DECREASE, Diagnostic Procedure with Diagnostic Trouble Code (DTC).>

S: DTC 53 TRANSMITTER 3 BATTERY VOLTAGE DECREASE

NOTE:

Refer to DTC 54 for diagnostic procedure. <Ref. to TPM(diag)-30, DTC 54 TRANSMITTER 4 BATTERY

VOLTAGE DECREASE, Diagnostic Procedure with Diagnostic Trouble Code (DTC).>

TPM(diag)-30

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

TIRE PRESSURE MONITORING SYSTEM (DIAGNOSTICS)

T: DTC 54 TRANSMITTER 4 BATTERY VOLTAGE DECREASE

DTC DETECTING CONDITION:

Low battery signals received 20 times from each transmitter.

TROUBLE SYMPTOM:

Tire pressure warning light blinks 25 times and then illuminates.

Step

Check

Yes

No

1

CHECK TRANSMITTER.
1) Replace all transmitters and register their
IDs. <Ref. to TPM(diag)-9, REGISTER TRANS-
MITTER ID, OPERATION, Subaru Select Moni-
tor.>
2) Perform the Clear Memory Mode, and per-
form driving test.

Is the fault eliminated?

Internal battery of
the transmitter had
worn out.

Replace the TPMS
& keyless entry
control module.
<Ref. to WT-8,
TPMS & KEY-
LESS ENTRY
CONTROL MOD-
ULE, REMOVAL,
Tire Pressure
Monitoring Sys-
tem.>

TPM(diag)-31

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

TIRE PRESSURE MONITORING SYSTEM (DIAGNOSTICS)

U: DTC 61 VEHICLE SPEED IS ABNORMAL

DTC DETECTING CONDITION:

Vehicle speed function codes were received from the transmitter, but the vehicle speed signal was not input

to the module.

TROUBLE SYMPTOM:

Tire pressure warning light blinks 25 times and then illuminates.

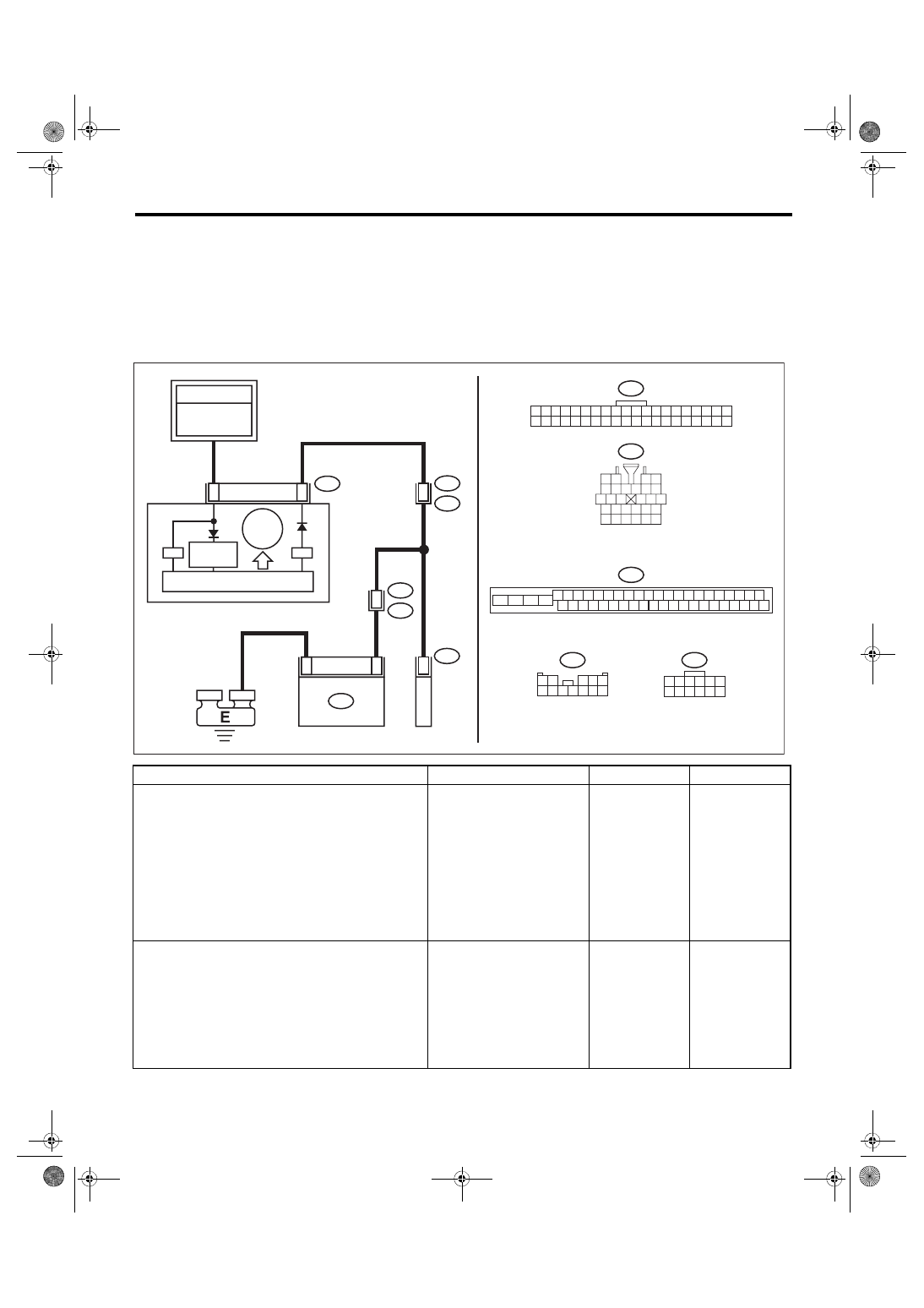

WIRING DIAGRAM:

Tire Pressure Monitoring System <Ref. to WI-71, WIRING DIAGRAM, Tire Pressure Monitoring System.>

Step

Check

Yes

No

1

CHECK TPMS & KEYLESS ENTRY CON-
TROL MODULE.
1) Connect an oscilloscope to the terminal No.
3 of the TPMS & keyless entry control module
connector (R221).

Connector & terminal

(R221) No. 3 (+) — Chassis ground (–):

2) Lift up the vehicle and then drive the vehicle
at 40 km/h (25 MPH) and check the vehicle
speed signal at that time.

Is the vehicle speed being
input?

Replace the TPMS
& keyless entry
control module.
<Ref. to WT-8,
TPMS & KEY-
LESS ENTRY
CONTROL MOD-
ULE, REMOVAL,
Tire Pressure
Monitoring Sys-
tem.>

Go to step

2.

2

CHECK HARNESS.
1) Disconnect the combination meter connec-
tor (i10).
2) Connect the tester to the TPMS & keyless
entry control module connector (R221) and
combination meter connector (i10), and mea-
sure the resistance.

Connector & terminal

(R221) No. 3 — (i10) No. 31:

Is the resistance less than 0.5

Ω?

Replace the com-
bination meter.
<Ref. to IDI-16,
REMOVAL, Com-
bination Meter.>

Repair or replace
the open circuit of
the harness.

I/F

I/F

B99

1 2

3 4 5

6 7 8 9 10 11 12

R221

1 2 3 4 5 6
7 8 9 10 11 12

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23 24

22

25

i10

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

i1

5 6 7 8

2

1

9

4

3

10

24

22

23

25

27

26

28

11 12 13

14 15 16

17 18 19 20 21

2

R221

TPM00080

33

12

VDC CM

B310

5

3

B99

R3

i1

B36

31

2

i10

COMBINATION METER

FB-36

F/B FUSE NO. 5

(IG)

POWER

 SUPPLY

CIRCUIT

MICRO COMPUTER

SPEEDO-

METER

TO POWER SUPPLY

 CIRCUIT

TPMS &

KEYLESS ENTRY CM

TPM(diag)-32

General Diagnostic Table

TIRE PRESSURE MONITORING SYSTEM (DIAGNOSTICS)

12.General Diagnostic Table

A: INSPECTION

Symptoms

Faulty parts

Tire pressure warning light illumi-
nates.

Tire pressure is reduced.

• Improper tire pressure adjustment.
• Punctured tire

Tire pressure warning light blinks
25 times and then illuminates.

Tire pressure monitoring system
has malfunction.

• Air pressure sensor malfunction
• Air pressure sensor is out of battery.
• Defective TPMS & keyless entry control module
• Defective vehicle harness
• Defective combination meter

Tire pressure is dropping but the
warning light does not illuminate.

Tire pressure warning light does
not illuminate.

• Air pressure sensor malfunction
• Defective TPMS & keyless entry control module
• Defective combination meter
