CL-15

Release Bearing and Lever

CLUTCH SYSTEM

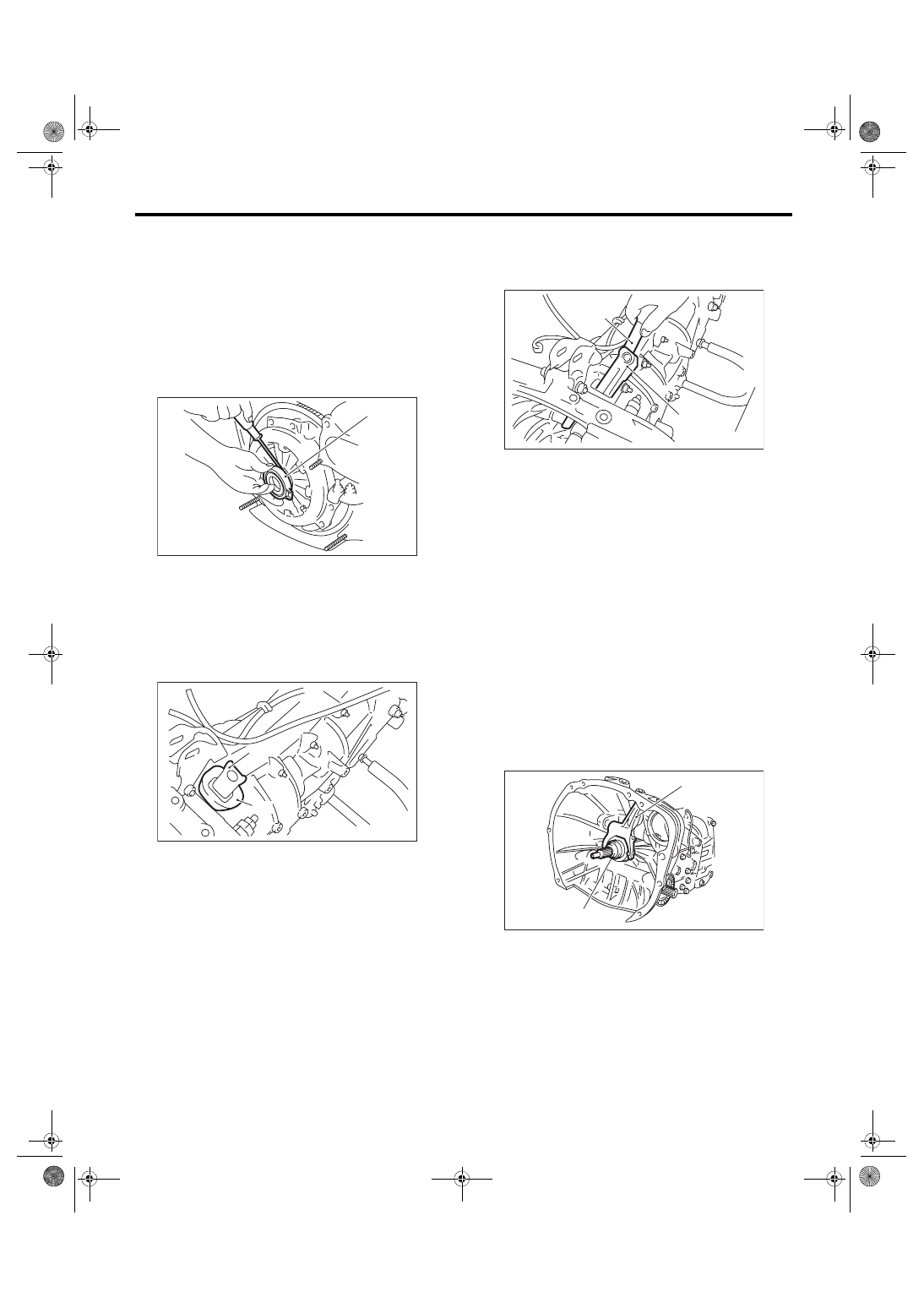

4. Release Bearing and Lever

A: REMOVAL

1. STI MODEL

1) Remove the transmission assembly from the ve-

hicle. <Ref. to 6MT-31, REMOVAL, Manual Trans-

mission Assembly.>

2) Remove the release lever from the transmission.

3) Using a flat tip screwdriver, remove the release

bearing from the clutch cover.

2. EXCEPT FOR STI MODEL

1) Remove the transmission assembly from the ve-

hicle. <Ref. to 5MT-23, REMOVAL, Manual Trans-

mission Assembly.>

2) Remove the dust cover.

3) Remove  the  lever  spring  from  the  pivot  with  a

screwdriver  by  accessing  it  through  the  clutch

housing  release  lever  hole.  Then  remove  the  re-

lease lever and release bearing as a unit.

B: INSTALLATION

1. STI MODEL

NOTE:

Apply the specified grease to lubricate to the follow-

ing points before installation.

• Release lever shaft

• Contact surface of release lever and bearing

• Transmission main shaft spline

• Contact surface of release bearing and clutch re-

lease bearing guide
Grease:

NICHIMOLY N-130 or equivalent

1) Attach the release bearing to the transmission.

2) Insert the release lever into the release bearing

tab.

(A) Release bearing

(A) Release lever
(B) Dust cover

CL-00025

( A )

CL-00023

( A )

( B )

(A) Release lever
(B) Screwdriver

(A) Release lever
(B) Release bearing

CL-00024

( B )

( A )

CL-00028

( A )

( B )

CL-16

Release Bearing and Lever

CLUTCH SYSTEM

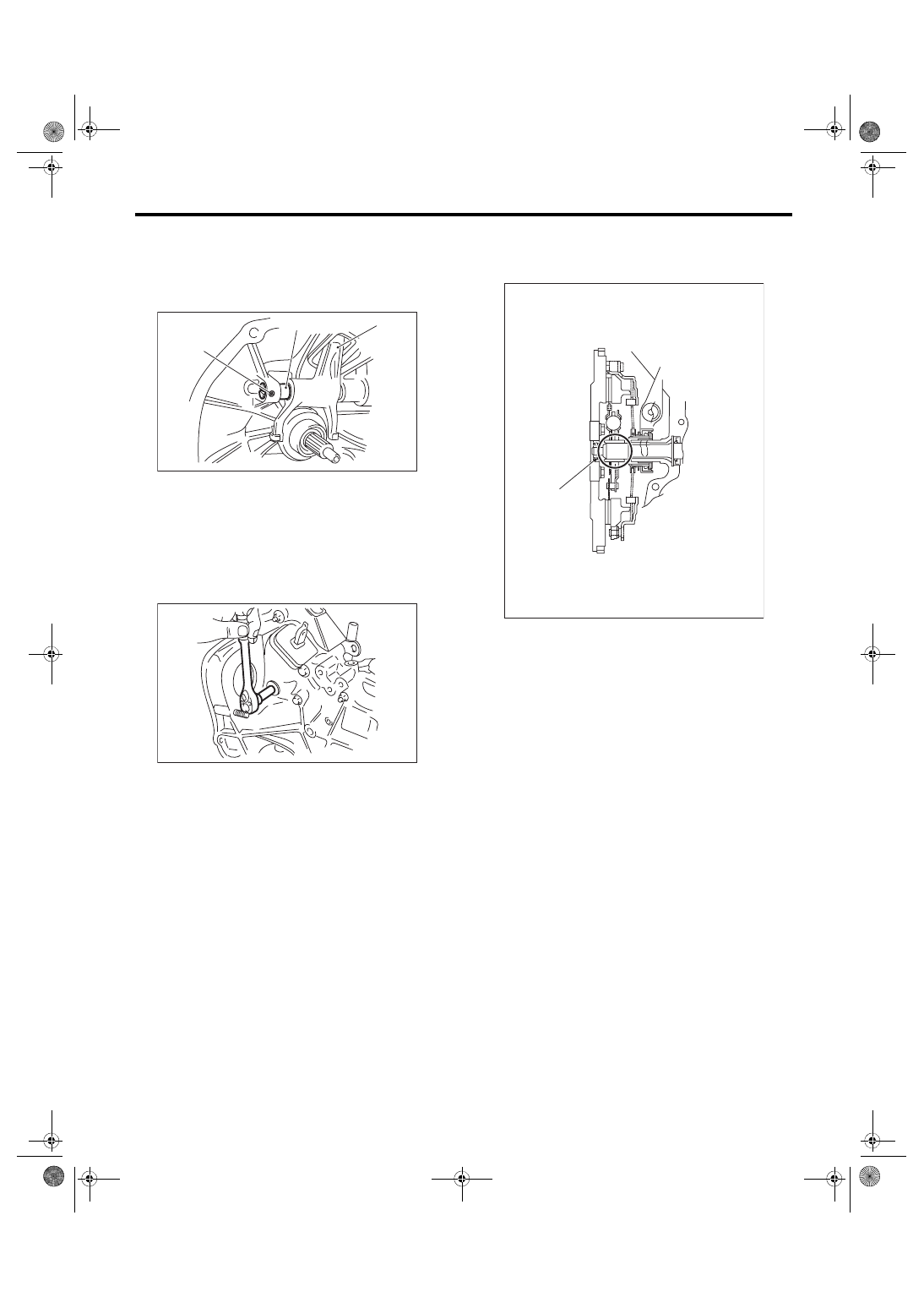

3) Insert the release lever shaft into the release le-

ver.
NOTE:

Make sure the cut portion of the release lever shaft

comes into contact with the spring pin.

4) Tighten the plugs.
Tightening torque:

48 N·m (4.9 kgf-m, 35.4 ft-lb)

5) Check the bearing for smooth movement by op-

erating the release lever.

6) Apply  grease  to  the  contact  surface  of  the  re-

lease lever and operating cylinder.
Grease:

NICHIMOLY N-130 or equivalent

7) Apply grease to splines.
Grease:

NICHIMOLY N-130 or equivalent

8) Install the transmission assembly. <Ref. to 6MT-

33, INSTALLATION, Manual Transmission Assem-

bly.>

2. EXCEPT FOR STI MODEL

NOTE:

Apply the specified grease to lubricate to the follow-

ing points before installation.

• Contact surface of lever and pivot

• Contact surface of lever and bearing

• Transmission main shaft spline

• Contact surface of release bearing and transmis-

sion case
Grease:

NICHIMOLY N-130 or equivalent

1) Install  the  release  bearing  by  inserting  the  re-

lease  lever  into  the  clutch  housing  release  lever

hole. Then, fit the lever spring onto the raised por-

tion of the pivot by pushing the release lever to the

pivot and twisting it to both sides.

(A) Release lever
(B) Release lever shaft

(C) Spring pin

CL-00030

( A )

( B )

( C )

CL-00031

(A) Spline

CL-00341

(A)

CL-17

Release Bearing and Lever

CLUTCH SYSTEM

2) Install the dust cover.

3) Check the bearing for smooth movement by op-

erating the release lever.

4) Apply  grease  to  the  contact  surface  of  the  re-

lease lever and operating cylinder.
Grease:

NICHIMOLY N-130 or equivalent

5) Install the transmission assembly. <Ref. to 5MT-

26, INSTALLATION, Manual Transmission Assem-

bly.>

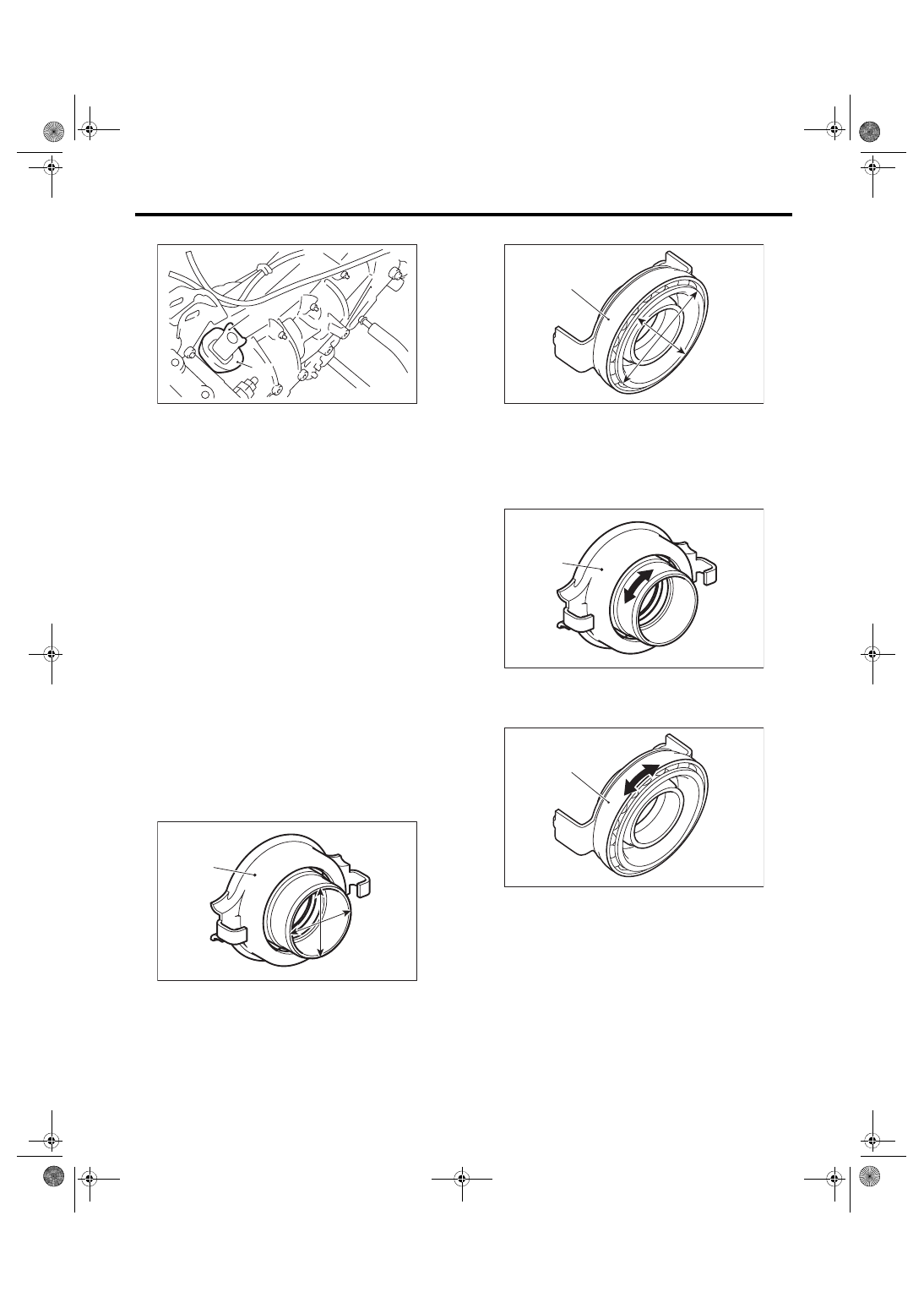

C: INSPECTION

1. RELEASE BEARING

CAUTION:

Since  this  bearing  is  grease-sealed  and  is  a

non-lubrication type, do not wash with gasoline

or any other solvent when servicing the clutch.

1) Check the bearing for smooth movement by ap-

plying force to the bearing in the radial direction.
Radial direction stroke:

1.6 mm (0.063 in)

• STI model

• Except for STI model

2) While applying force to the bearing in the rota-

tional direction, check the bearing for smooth rota-

tion.

•

STI model

•

Except for STI model

3) Check for wear and damage at the bearing case

surface in contact with the lever.

(A) Release lever
(B) Dust cover

(A) Bearing case

CL-00023

( A )

( B )

(A)

CL-00527

(A) Bearing case

(A) Bearing case

(A) Bearing case

CL-00744

(A)

(A)

CL-00581

CL-00745

(A)

CL-18

Release Bearing and Lever

CLUTCH SYSTEM

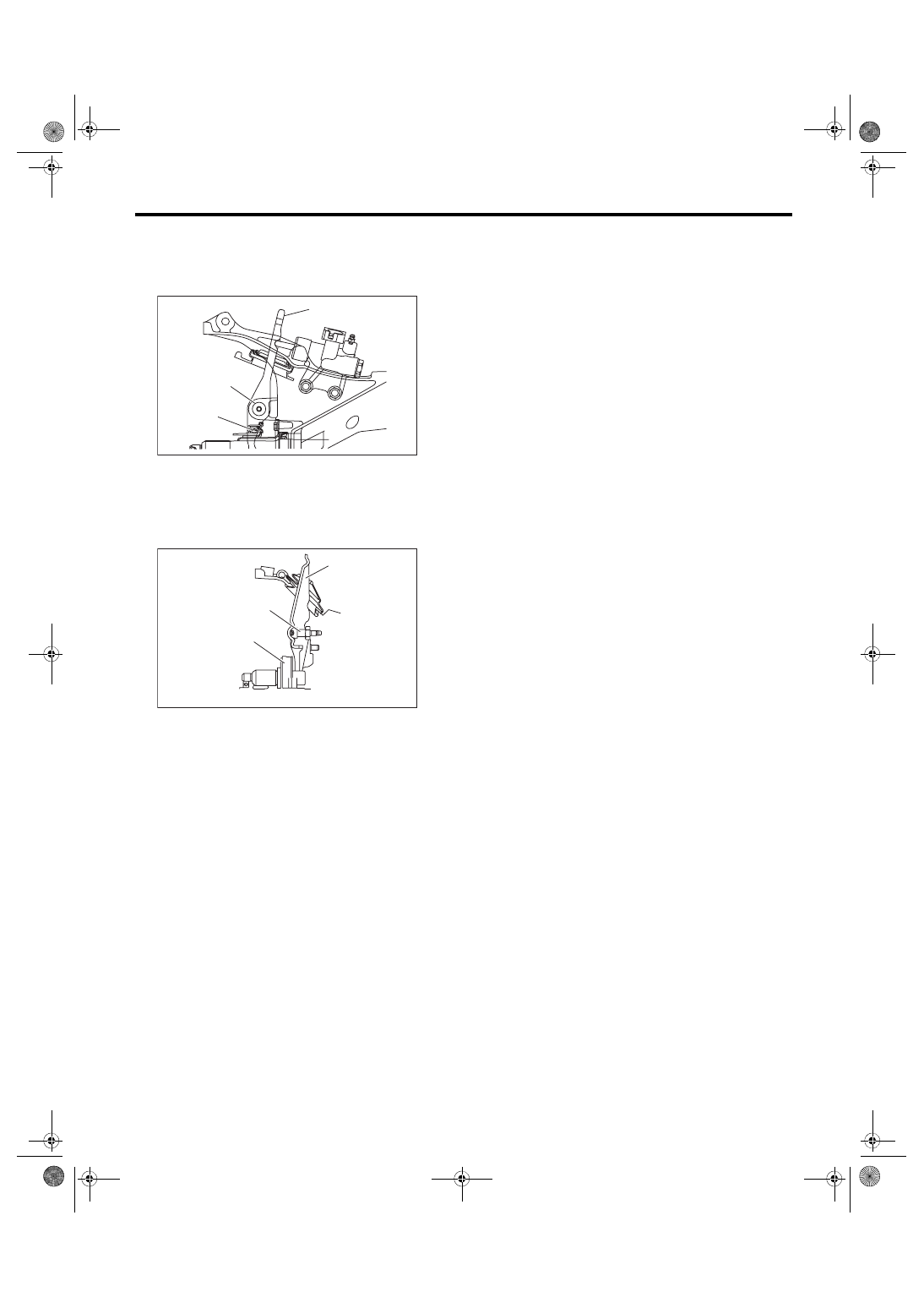

2. RELEASE LEVER

Check for wear in release shaft contact area and

release bearing case contact area of the lever.

•

STI model

•

Except for STI model

(A) Release lever
(B) Release shaft

(C) Release bearing

(A) Release lever
(B) Pivot

(C) Release bearing

CL-00666

(A)

(B)

(C)

CL-00746

(B)

(C)

(A)
