CL-7

General Description

CLUTCH SYSTEM

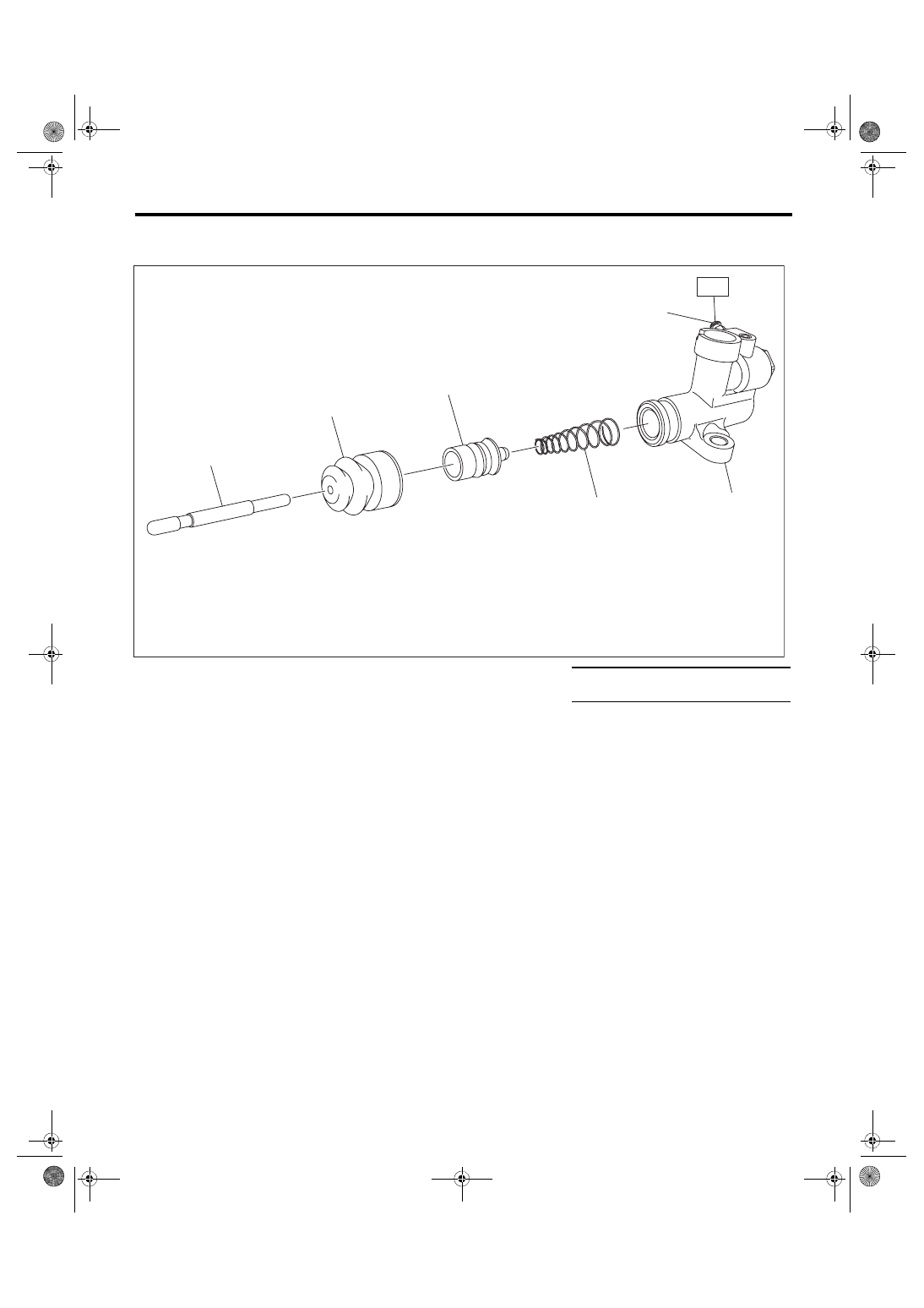

3. OPERATING CYLINDER

• Except for STI model

(1)

Push rod

(4)

Piston spring

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Boot

(5)

Operating cylinder

T: 7.8 (0.8, 5.8)

(3)

Piston

(6)

Breather screw





CL-00504

T

(5)

(4)

(3)

(2)

(1)

(6)

CL-8

General Description

CLUTCH SYSTEM

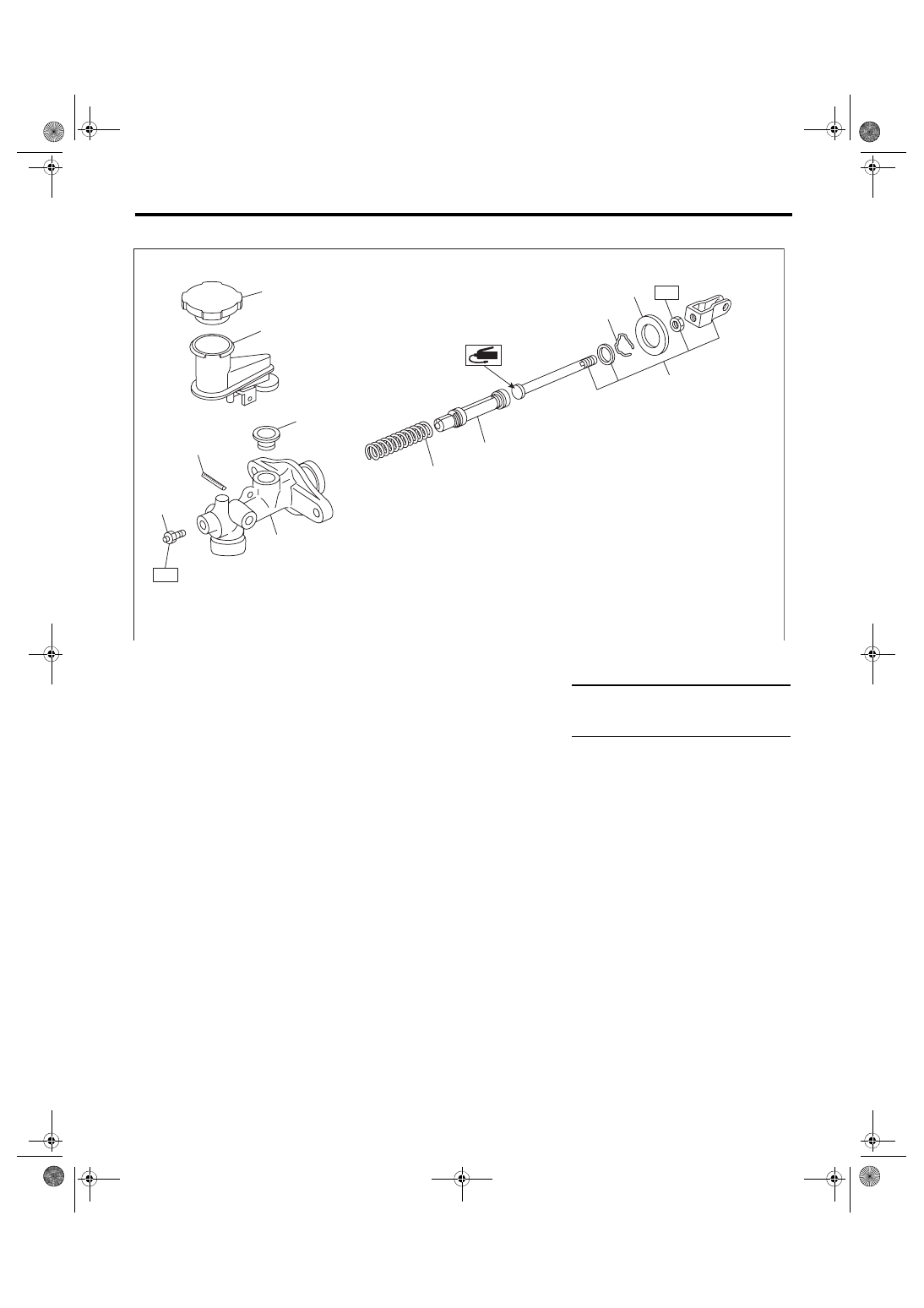

4. MASTER CYLINDER

(1)

Reservoir cap

(6)

Return spring

(11) Breather screw

(2)

Reservoir tank

(7)

Piston





(3)

Oil seal

(8)

Push rod ASSY

Tightening torque: N·m (kgf-m, ft-lb)

(4)

Straight pin

(9)

Piston stop ring

T1: 7.8 (0.8, 5.8)

(5)

Master cylinder

(10) Seat

T2: 10 (1.0, 7.4)

CL-00630

(1)

(2)

(3)

(4)

(5)

(7)

(6)

T2

(8)

(9)

(10)

(11)

T1

CL-9

General Description

CLUTCH SYSTEM

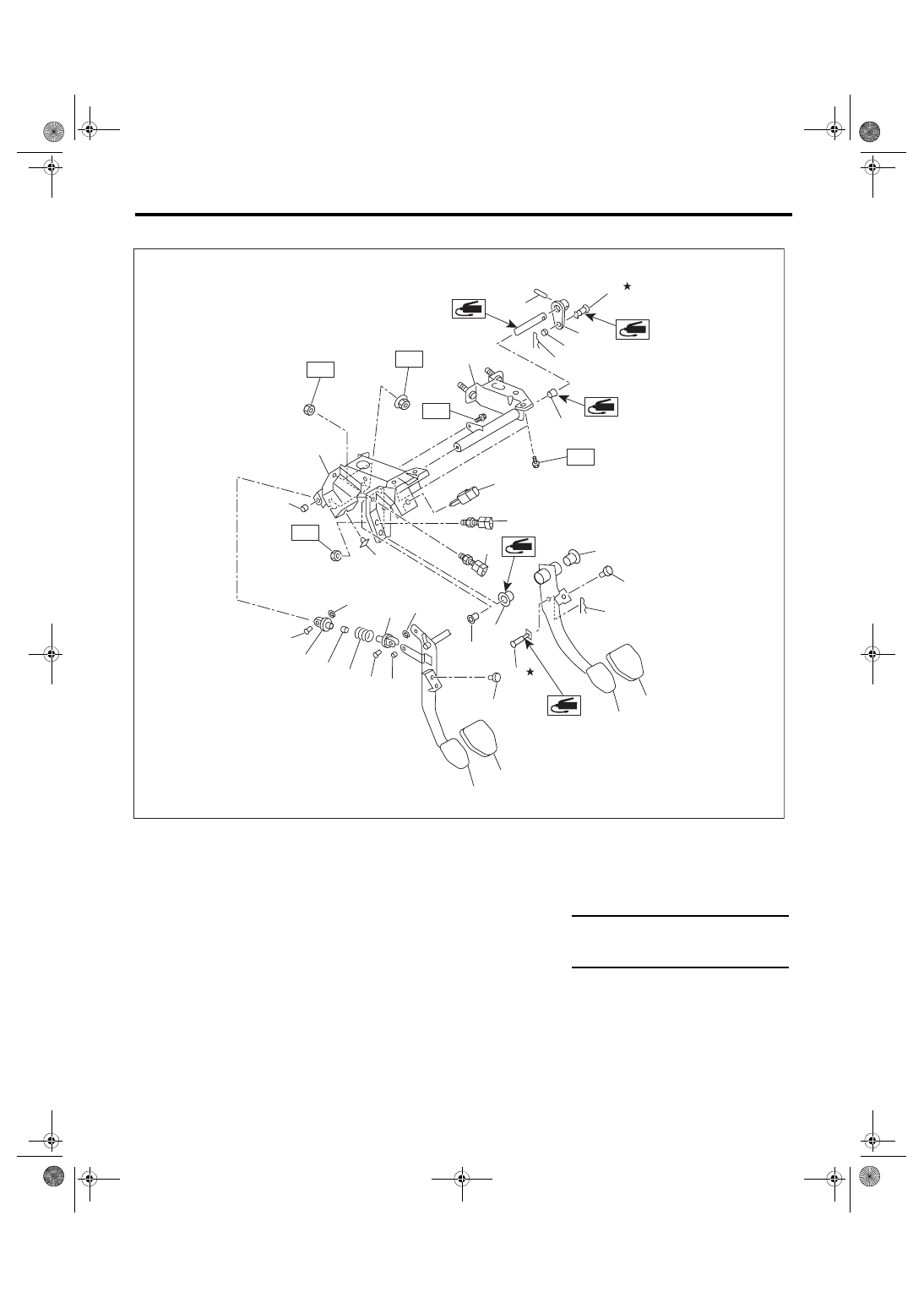

5. CLUTCH PEDAL

(1)

Stopper

(10) Bushing C

(19) Pedal bracket

(2)

Bushing

(11) Clutch clevis pin

(20) Clutch master cylinder bracket

(3)

Spring pin

(12) Assist rod A

(21) Lever

(4)

Snap pin

(13) Clip

(22) Clutch start switch

(5)

Brake pedal pad

(14) Assist spring





(6)

Brake pedal

(15) Assist bushing

Tightening torque: N·m (kgf-m, ft-lb)

(7)

Clevis pin

(16) Assist rod B

T1: 8 (0.8, 5.9)

(8)

Clutch pedal pad

(17) Clutch switch

T2: 18 (1.8, 13.3)

(9)

Clutch pedal

(18) Stop light switch





CL-00873

(7)

(7)

T1

T1

T2

T2

T2

(11 )

(11 )

(4)

(2)

(3)

(22)

(21)

(20)

(1)

(1)

(1)

(2)

(2)

(6)

(9)

(10)

(12)

(15)

(16)

(17)

(19)

(18)

(14)

(13)

(5)

(2)

(8)

(4)

(13)

(10)

(10)

CL-10

General Description

CLUTCH SYSTEM

C: CAUTION

• Wear appropriate work clothing, including a cap, protective goggles and protective shoes when performing

any work.

• Remove contamination including dirt and corrosion before removal, installation or disassembly.

• Keep the disassembled parts in order and protect them from dust and dirt.

• Before removal, installation or disassembly, be sure to clarify the failure. Avoid unnecessary removal, in-

stallation, disassembly and replacement.

• Vehicle components are extremely hot after driving. Be wary of receiving burns from heated parts.

• Use SUBARU genuine fluid, grease etc. or equivalent. Do not mix fluid, grease, etc. of different grades or

manufacturers.

• Be sure to tighten fasteners including bolts and nuts to the specified torque.

• Place shop jacks or rigid racks at the specified points.

• Apply grease onto sliding or revolving surfaces before installation.

• Before installing O-rings or snap rings, apply sufficient amount of fluid to avoid damage and deformation.

• Before securing a part in a vise, place cushioning material such as wood blocks, aluminum plate or cloth

between the part and the vise.

• Keep fluid away from the vehicle body. If any fluid contacts the vehicle body, immediately flush the area

with water.

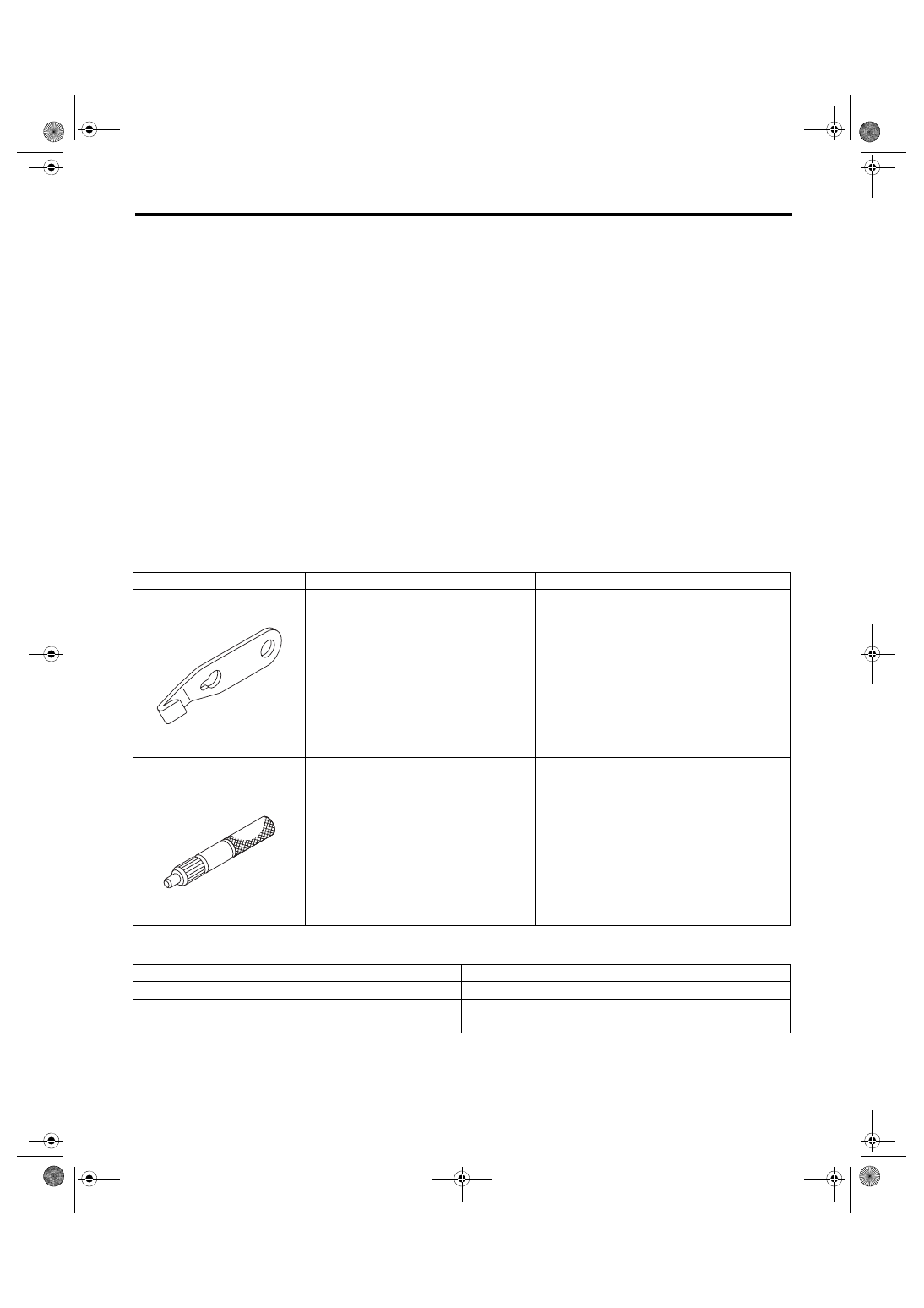

D: PREPARATION TOOL

1. SPECIAL TOOL

2. GENERAL TOOL

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

498497100

CRANKSHAFT
STOPPER

Used for stopping rotation of the flywheel.

499747100

CLUTCH DISC
GUIDE

Used for installing the clutch disc to the flywheel.

TOOL NAME

REMARKS

Circuit tester

Used for measuring resistance, voltage and ampere.

Dial gauge

Used for measuring clutch disc run-out.

Depth gauge

Used for measuring clutch disc wear.

ST-498497100

ST-499747100
