CL-3

General Description

CLUTCH SYSTEM

B: COMPONENT

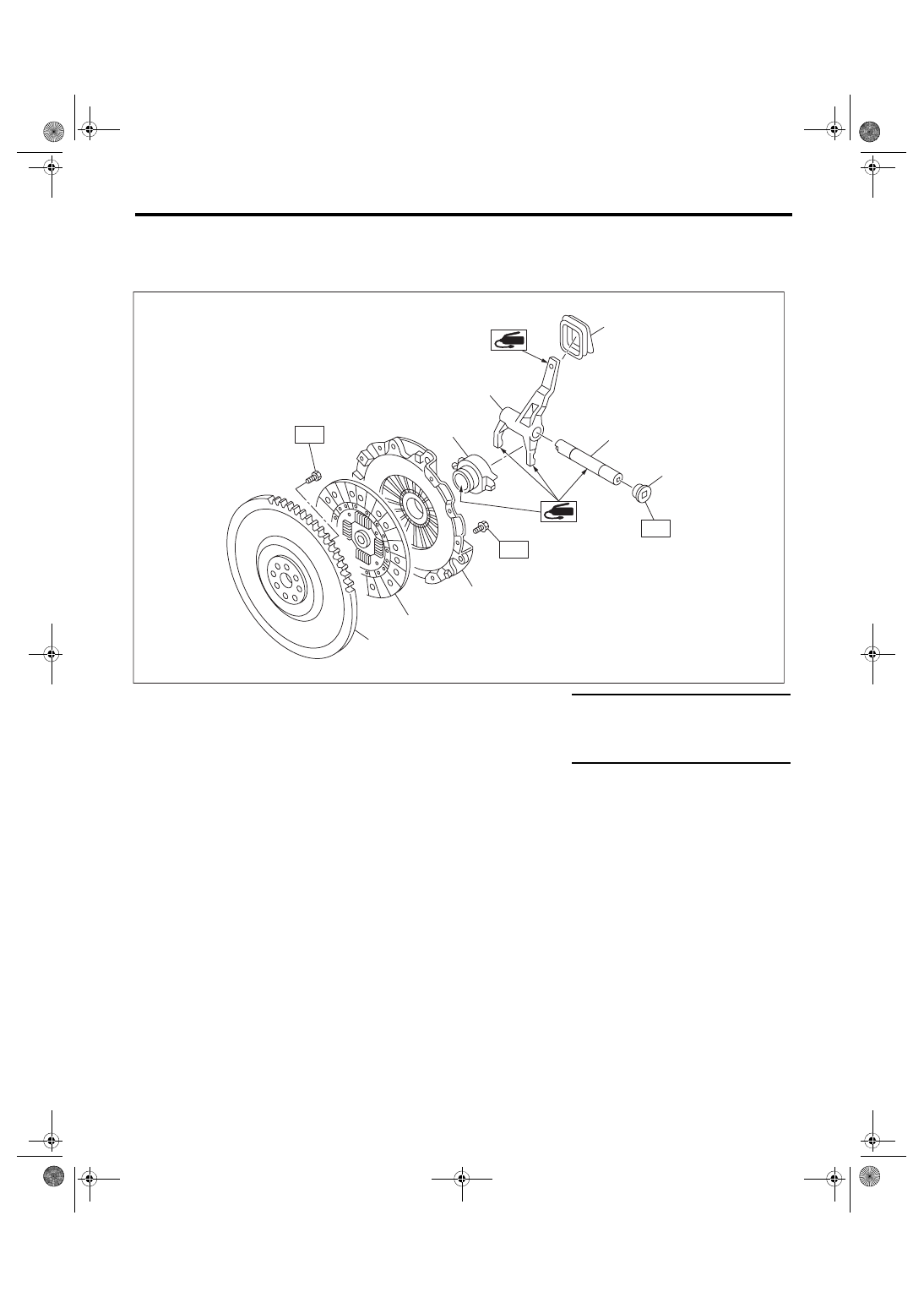

1. CLUTCH ASSEMBLY

• STI model

(1)

Dust cover

(5)

Release bearing

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Release lever

(6)

Clutch cover

T1: 16 (1.6, 11.8)

(3)

Clutch release lever shaft

(7)

Clutch disc

T2: 48 (4.9, 35.4)

(4)

Plug

(8)

Conventional flywheel

T3: 75 (7.6, 55.3)

(1)

(2)

(5)

(3)

(4)

(6)

(7)

(8)

T1

T2

T3

CL-00811

CL-4

General Description

CLUTCH SYSTEM

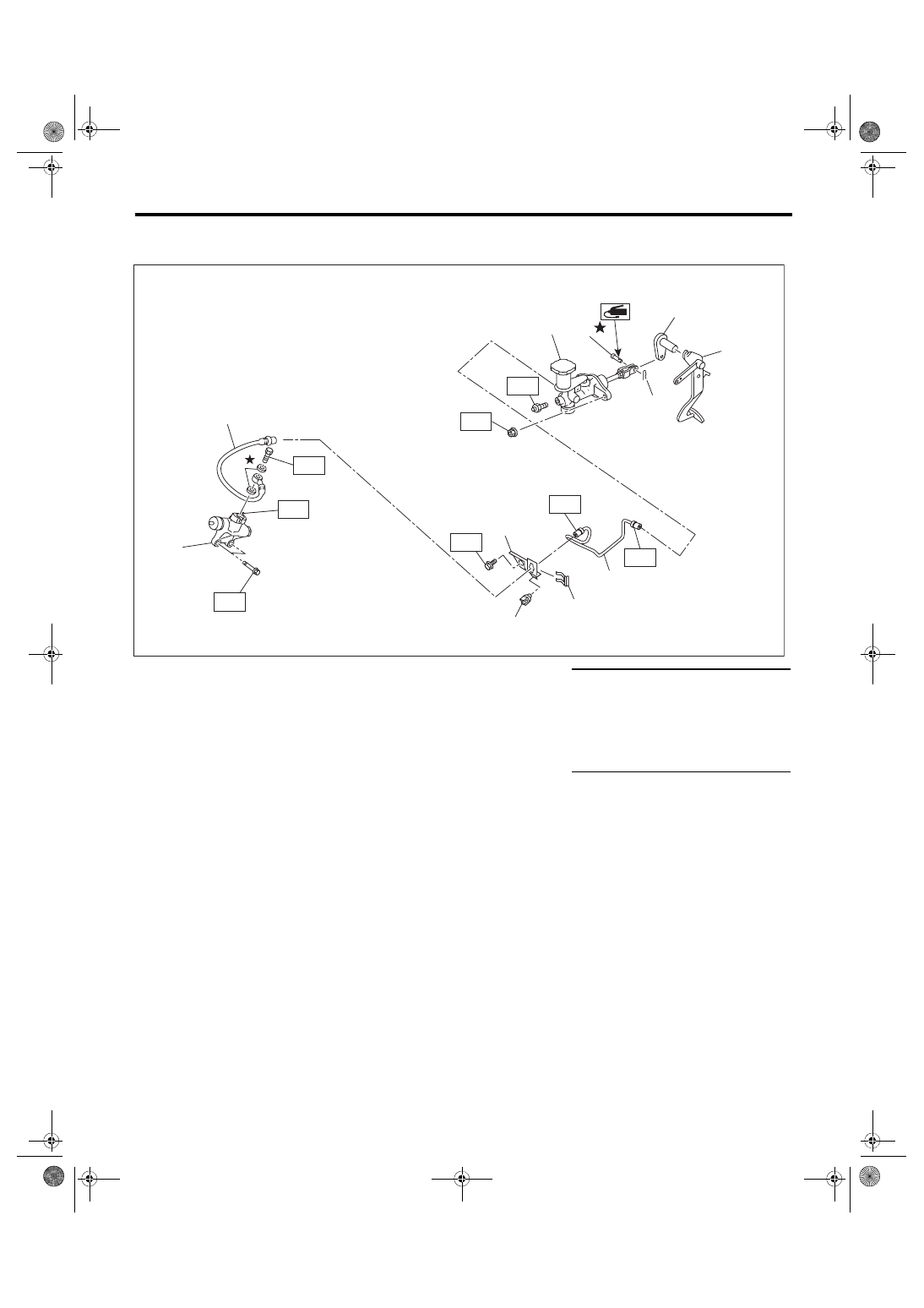

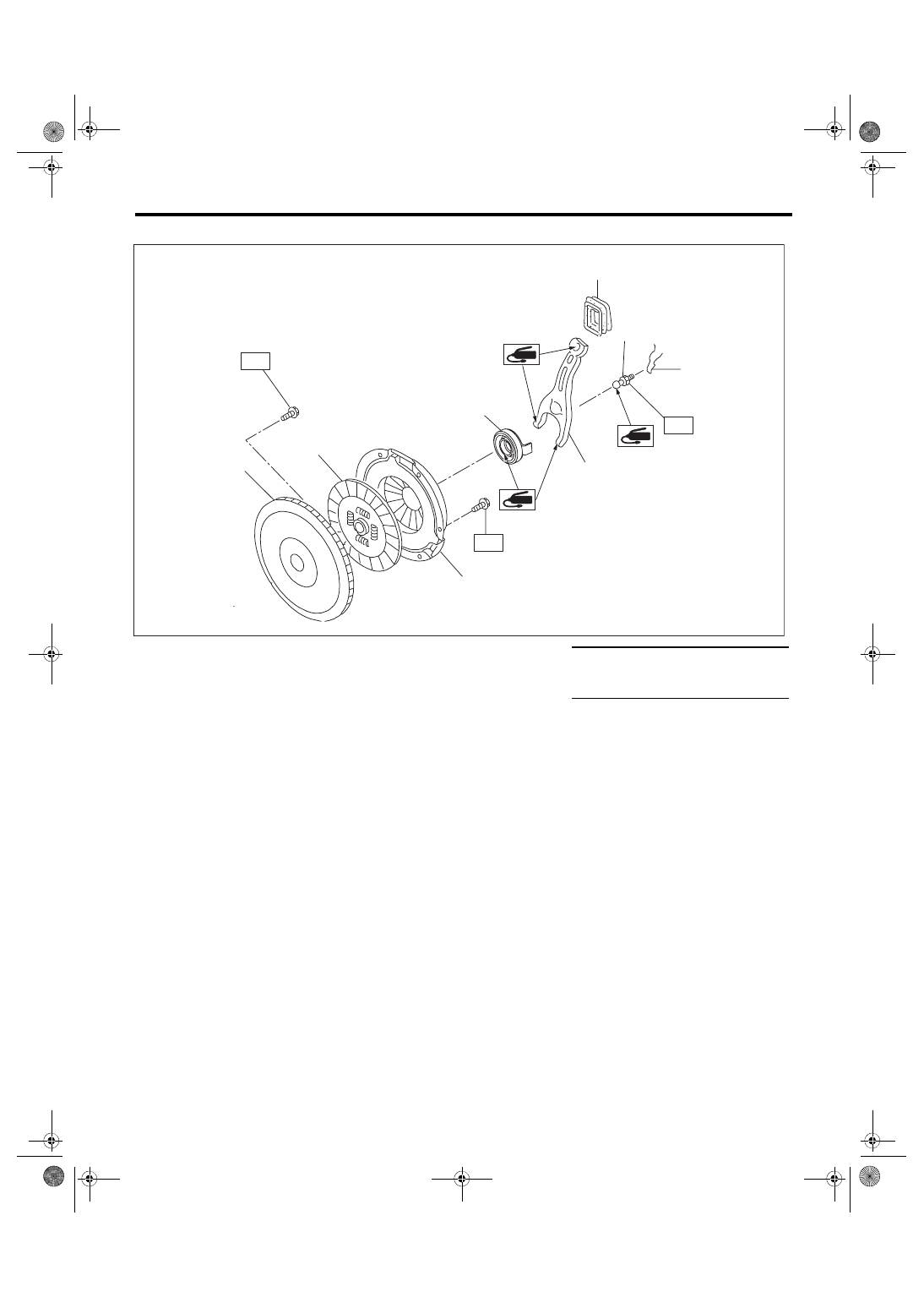

• Except for STI model

(1)

Dust cover

(5)

Release bearing

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Lever spring

(6)

Clutch cover

T1: 16 (1.6, 11.8)

(3)

Pivot

(7)

Clutch disc

T2: 75 (7.6, 55.3)

(4)

Release lever

(8)

Flywheel





CL-00797

T1

T1

T2

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

CL-5

General Description

CLUTCH SYSTEM

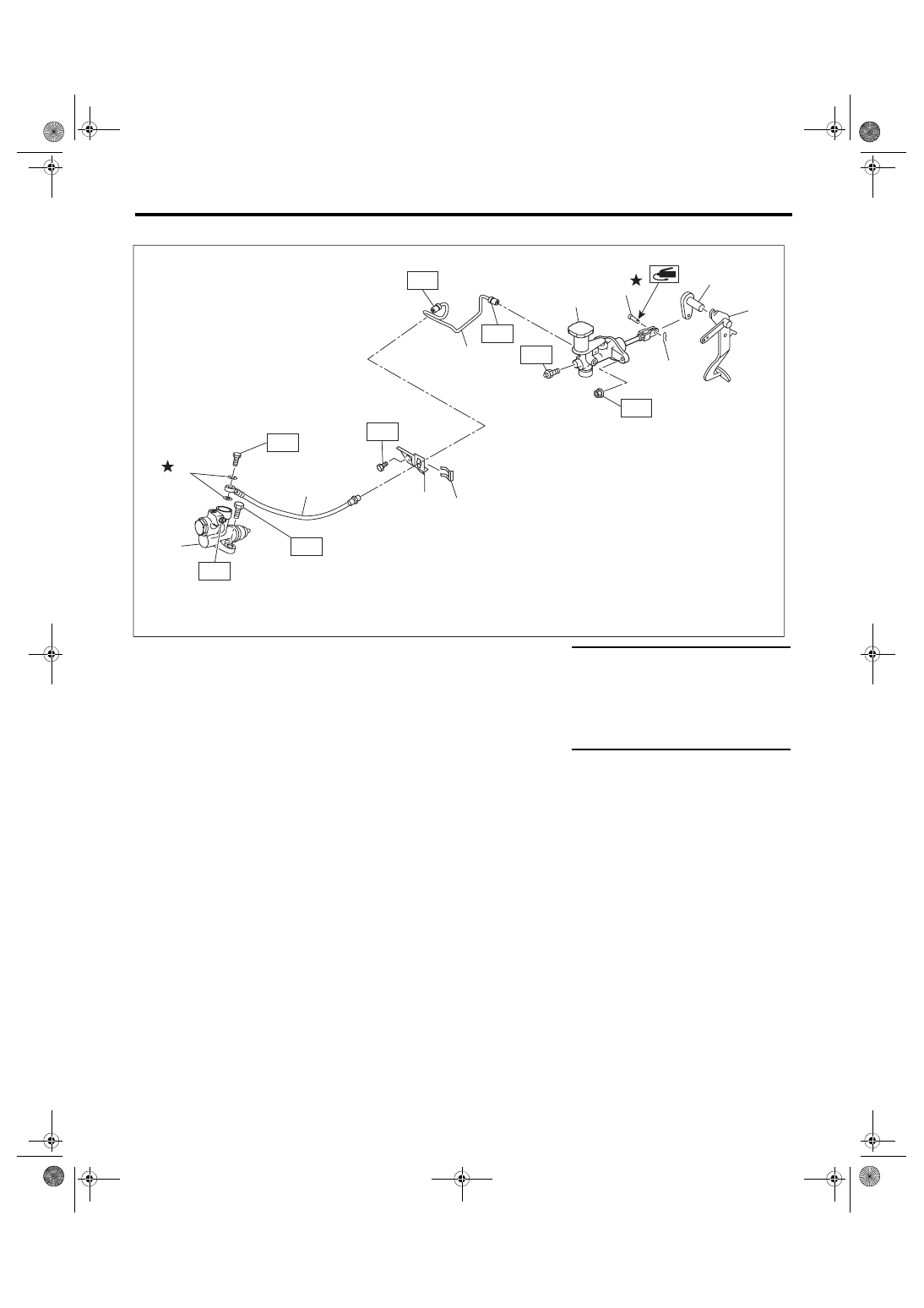

2. CLUTCH PIPE AND HOSE

• STI model

(1)

Operating cylinder

(7)

Clevis pin

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Washer

(8)

Snap pin

T1: 7.8 (0.8, 5.8)

(3)

Clutch hose

(9)

Lever

T2: 15 (1.5, 11.1)

(4)

Clip

(10) Pedal

T3: 18 (1.8, 13.3)

(5)

Clutch pipe

(11) Clamp

T4: 25 (2.5, 18.4)

(6)

Master cylinder ASSY

(12) Bracket

T5: 41 (4.2, 30.2)

(10)

(4)

T4

CL-00668

(2)

(3)

T3

(1)

T1

T5

(8)

(7)

(9)

(11)

T1

(5)

T2

T2

(6)

T3

(12)

CL-6

General Description

CLUTCH SYSTEM

• Except for STI model

(1)

Operating cylinder

(7)

Master cylinder ASSY

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Washer

(8)

Clevis pin

T1: 7.8 (0.8, 5.8)

(3)

Clutch hose

(9)

Snap pin

T2: 15 (1.5, 11.1)

(4)

Bracket

(10) Lever

T3: 18 (1.8, 13.3)

(5)

Clip

(11) Pedal

T4: 25 (2.5, 18.4)

(6)

Clutch pipe





T5: 37 (3.8, 27.3)

(5)

(4)

T4

T3

T3

T5

T1

T1

CL-00803

(6)

T2

T2

(2)

(3)

(1)

(8)

(9)

(7)

(10)

(11)
