Reverse Idler Gear Assembly

MANUAL TRANSMISSION AND DIFFERENTIAL

19.Reverse Idler Gear Assembly

A: REMOVAL

1) Remove  the  manual  transmission  assembly

from  the  vehicle.  <Ref.  to  6MT-31,  REMOVAL,

Manual Transmission Assembly.>

2) Prepare the transmission for overhaul. <Ref. to

6MT-37, Preparation for Overhaul.>

3) Remove  the  neutral  position  switch,  back-up

light  switch  and  harness.  <Ref.  to  6MT-41,  RE-

MOVAL, Neutral  Position Switch.>  <Ref.  to  6MT-

39, REMOVAL, Back-up Light Switch.>

4) Remove  the  extension  case.  <Ref.  to  6MT-43,

REMOVAL, Extension Case.>

5) Remove the transfer driven gear. <Ref. to 6MT-

55, REMOVAL, Transfer Driven Gear.>

6) Remove the center differential. <Ref. to 6MT-57,

REMOVAL, Center Differential.>

7) Remove  the  transmission  case.  <Ref.  to  6MT-

58, REMOVAL, Transmission Case.>

8) Remove the reverse idler gear assembly. <Ref.

to 6MT-65, REMOVAL, Main Shaft Assembly.>

B: INSTALLATION

1) Select the  reverse  fork rod. <Ref. to 6MT-112,

ADJUSTMENT, Shifter Fork and Rod.>

2) Install the reverse idler gear assembly. <Ref. to

6MT-66, INSTALLATION, Main Shaft Assembly.>

3) Install the transmission case. <Ref. to 6MT-60,

INSTALLATION, Transmission Case.>

4) Install  the  center  differential.  <Ref.  to  6MT-57,

INSTALLATION, Center Differential.>

5) Install the transfer driven gear. <Ref. to 6MT-55,

INSTALLATION, Transfer Driven Gear.>

6) Install the extension case. <Ref. to 6MT-43, IN-

STALLATION, Extension Case.>

7) Install the neutral position switch, back-up light

switch and harness. <Ref. to 6MT-41, INSTALLA-

TION, Neutral Position Switch.> <Ref. to 6MT-39,

INSTALLATION, Back-up Light Switch.>

8) Install the manual transmission assembly to the

vehicle. <Ref. to 6MT-33, INSTALLATION, Manual

Transmission Assembly.>

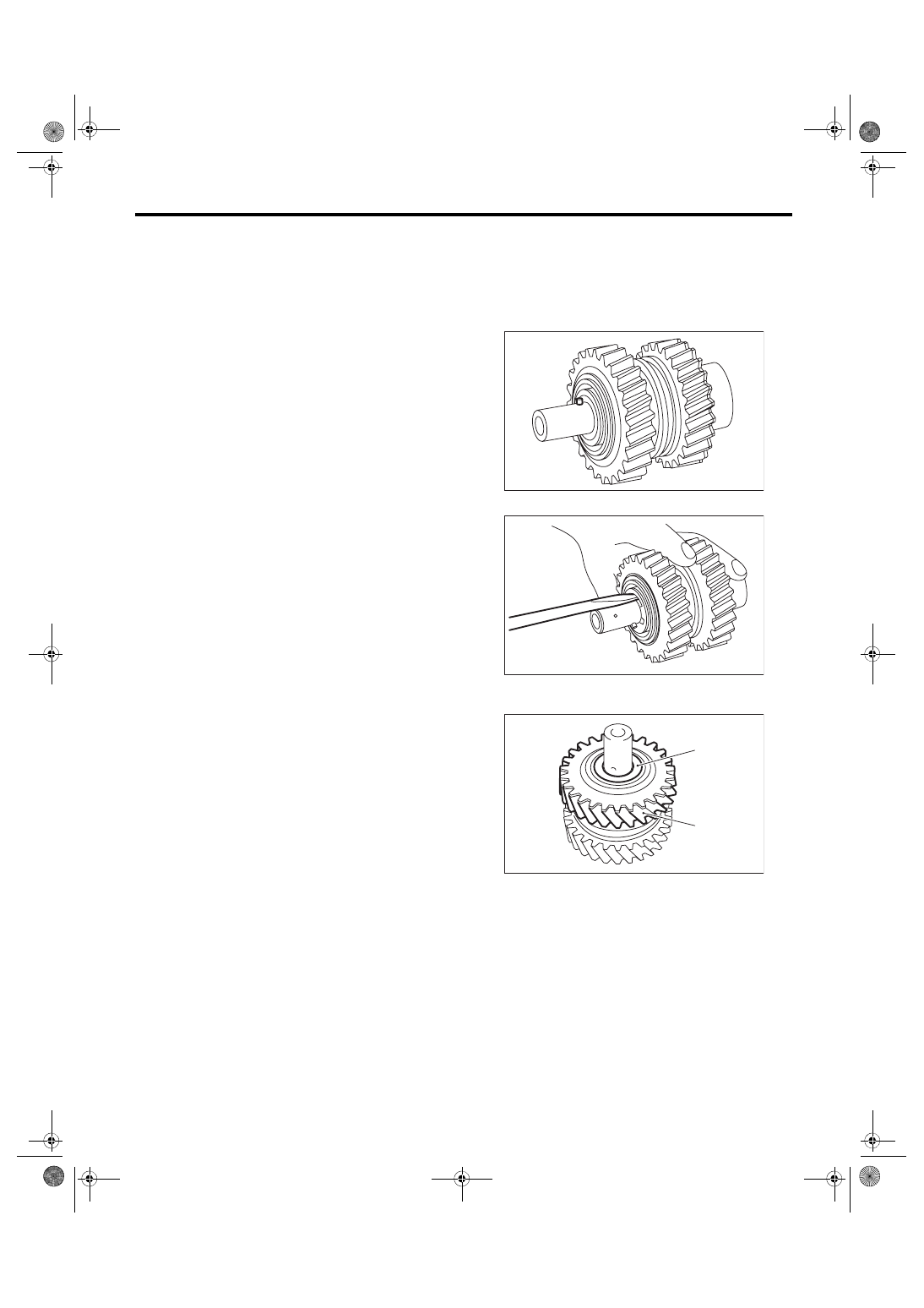

C: DISASSEMBLY

NOTE:

Sleeves and reverse gears meet at a specified po-

sition. Before disassembly, mark the meeting posi-

tion of the sleeve and hub.

1) Remove the straight pin.

2) Remove the snap ring and washer.

3) Remove the counter high & low washer and re-

verse idler gear.

(A) Counter high and low washer
(B) Reverse idler gear

MT-00617

MT-00618

MT-00619

(B)

(A)

6MT-90

Reverse Idler Gear Assembly

MANUAL TRANSMISSION AND DIFFERENTIAL

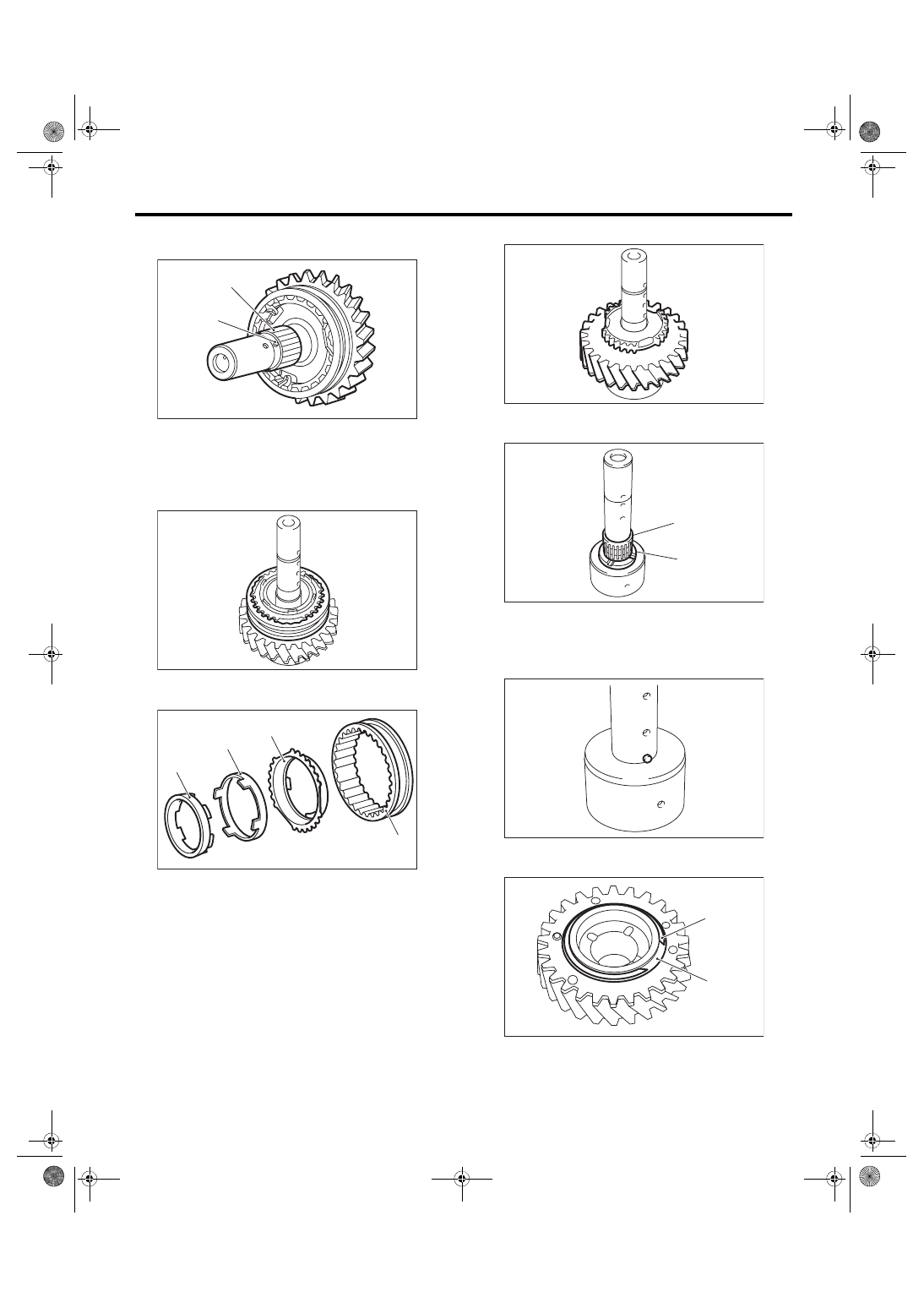

4) Remove  the  knock  pin  and  reverse  idler  gear

needle bearing.

5) Remove the collar.

6) Remove the reverse sleeve.

7) Remove  the  outer  baulk  ring,  reverse  synchro

cone and inner baulk ring from the reverse sleeve.

8) Remove reverse idler gear No. 2.

9) Remove the counter high & low washer and nee-

dle bearing.

10) Remove the knock pin.

11) Remove  the  snap  ring  and  friction  plate  from

reverse gear.

(A) Knock pin
(B) Reverse idler gear needle bearing

(A) Reverse sleeve
(B) Outer baulk ring

(C) Reverse synchro cone
(D) Inner baulk ring

MT-00620

(A)

(B)

MT-00622

MT-01507

(A)

(B)

(C)

(D)

(A) Needle bearing
(B) Counter high and low washer

(A) Snap ring
(B) Friction plate

MT-00624

MT-00625

(A)

(B)

MT-00626

MT-00627

(B)

(A)

6MT-91

Reverse Idler Gear Assembly

MANUAL TRANSMISSION AND DIFFERENTIAL

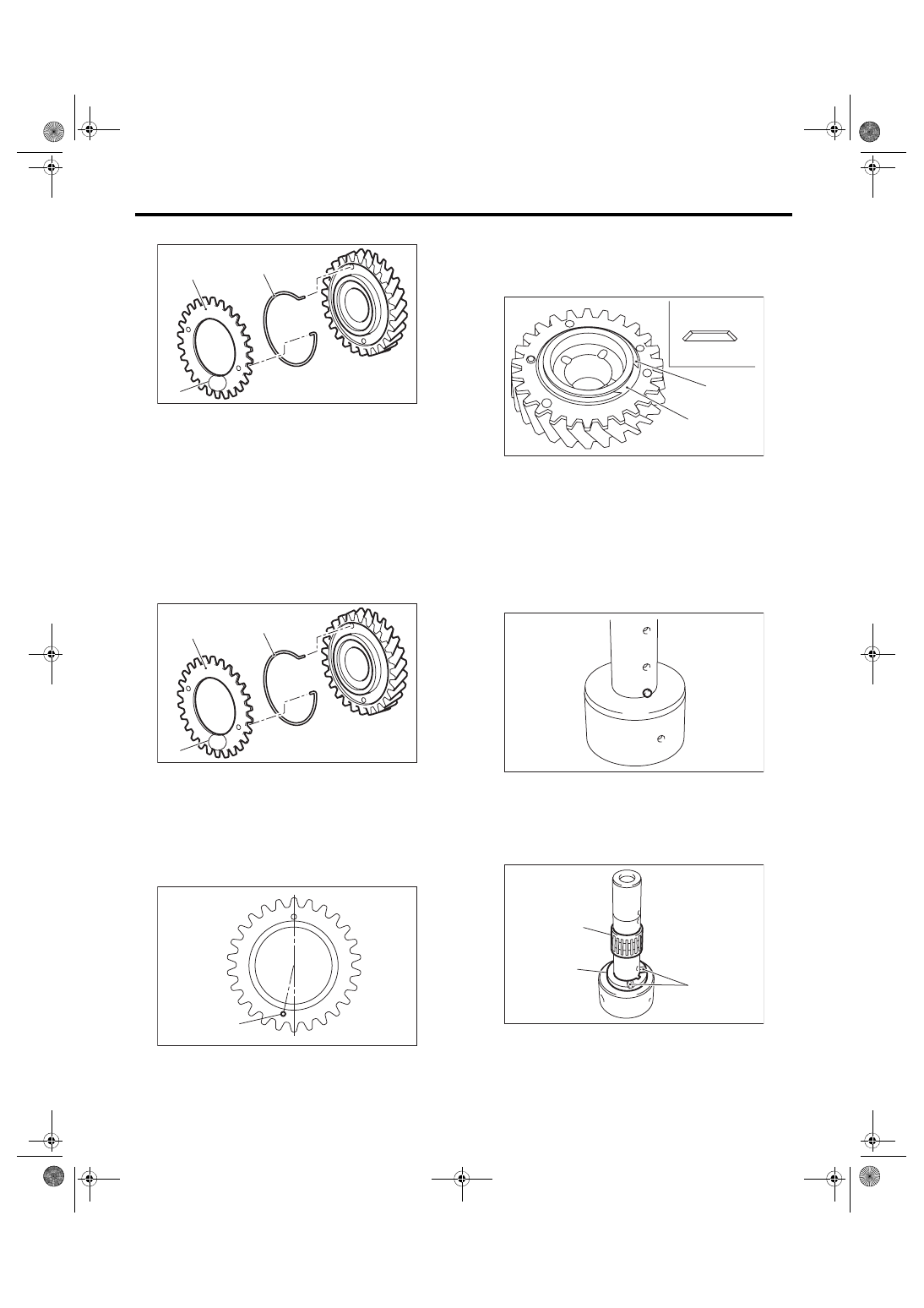

12) Remove the sub gear and spring.

D: ASSEMBLY

1) Attach the sub gear and spring.
NOTE:

• Turn the white marking on the hook section to-

wards the sub gear side, and attach the spring.

• Point the stamp (marking A) towards the outside,

and install the sub gear.

• While paying attention to the direction of the sub

gear  attachment  hole,  attach  the  spring  and  sub

gear.

2) Install the friction plate and snap ring.
NOTE:

Confirm  that  the  friction  plate  is  installed  in  the

proper direction.

3) Apply  adequate  transmission  gear  oil  to  the

shaft, needle bearing and reverse drive gear inner

surface.

4) Install the knock pin.

5) Install the counter high & low washer and needle

bearing.
NOTE:

Point  the  groove  towards  the  reverse  idler  gear,

and attach the washer.

(A) Sub gear
(B) Spring

(C) Stamp (marking A)

(A) Sub gear
(B) Spring

(C) Stamp (marking A)

(A) Attachment hole

MT-00628

(B)

(A)

(C)

A

MT-00628

(B)

(A)

(C)

A

MT-00629

(A)

A

(A) Friction plate
(B) Snap ring

(C) Snap ring side
(D) Sub gear side

(A) Groove
(B) Counter high and low washer

(C) Needle bearing

MT-00630

(C)

(D)

(A)

(B)

MT-00626

MT-00631

(C)

(B)

(A)

6MT-92

Reverse Idler Gear Assembly

MANUAL TRANSMISSION AND DIFFERENTIAL

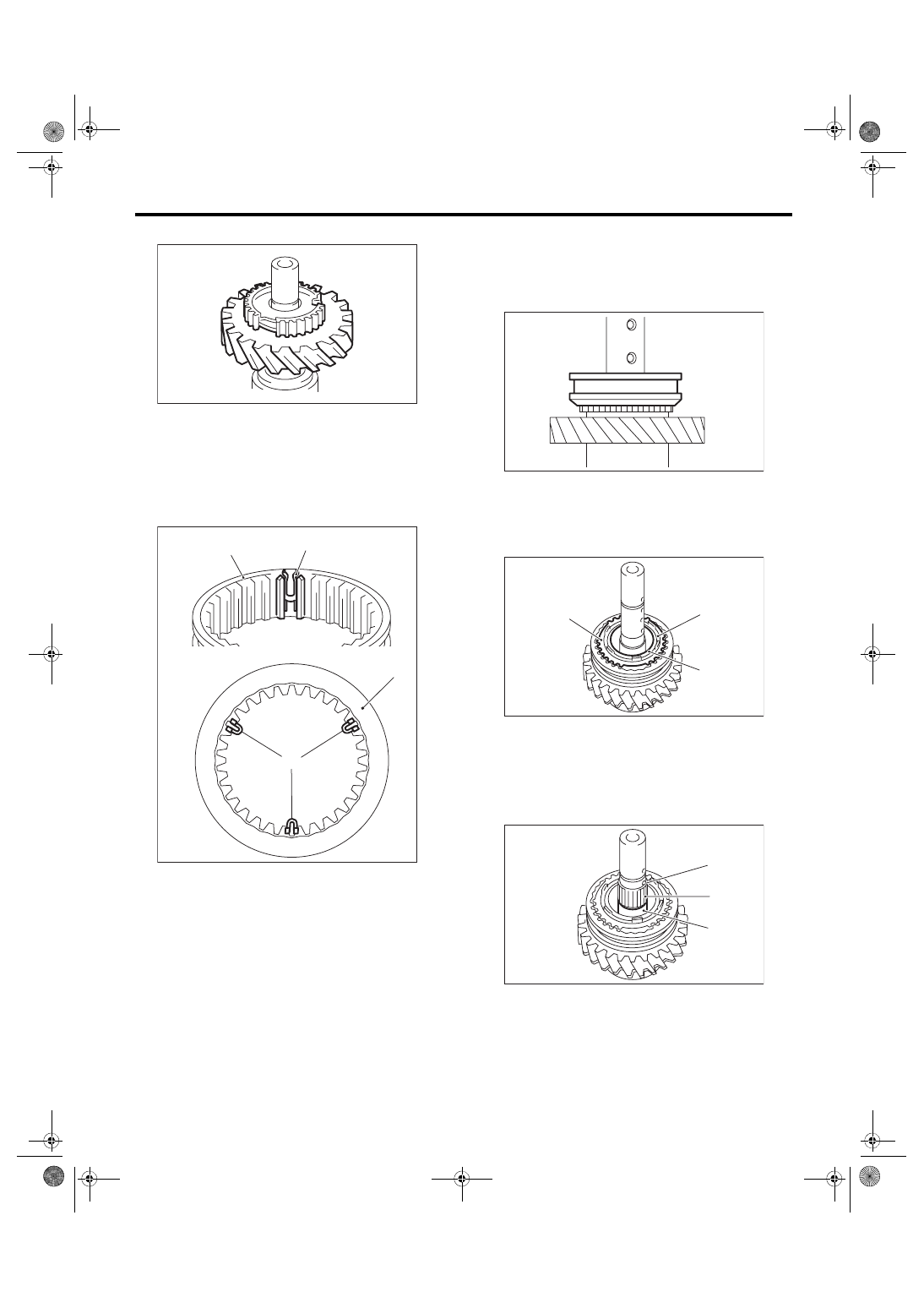

6) Install the reverse idler gear No. 2.

7) Attach the shifting insert key to the appropriate

location of the reverse sleeve.
NOTE:

• The location angle of each shifting insert key is

120°.

• Refer to the following figure to install the shifting

insert key.

8) Attach  the  reverse  sleeve  to  the  reverse  idler

gear No. 2.
NOTE:

Confirm that the reverse sleeve is installed in the

proper direction.

9) Apply adequate transmission gear oil to the col-

lar,  needle  bearing  and  reverse  drive  gear  inner

surface.

10) Install  the  outer  baulk  ring,  reverse  synchro

cone and inner baulk ring.

11) Install the collar and needle bearing, then the

knock pin.

(A) Reverse sleeve
(B) Shifting insert key

MT-00632

(B)

(A)

(B)

(A)

MT-00633

(A) Outer baulk ring
(B) Reverse synchro cone

(C) Inner baulk ring

(A) Collar
(B) Needle bearing

(C) Knock pin

MT-00634

MT-00635

(A)

(B)

(C)

MT-00636

(C)

(B)

(A)
