6MT-13

General Description

MANUAL TRANSMISSION AND DIFFERENTIAL

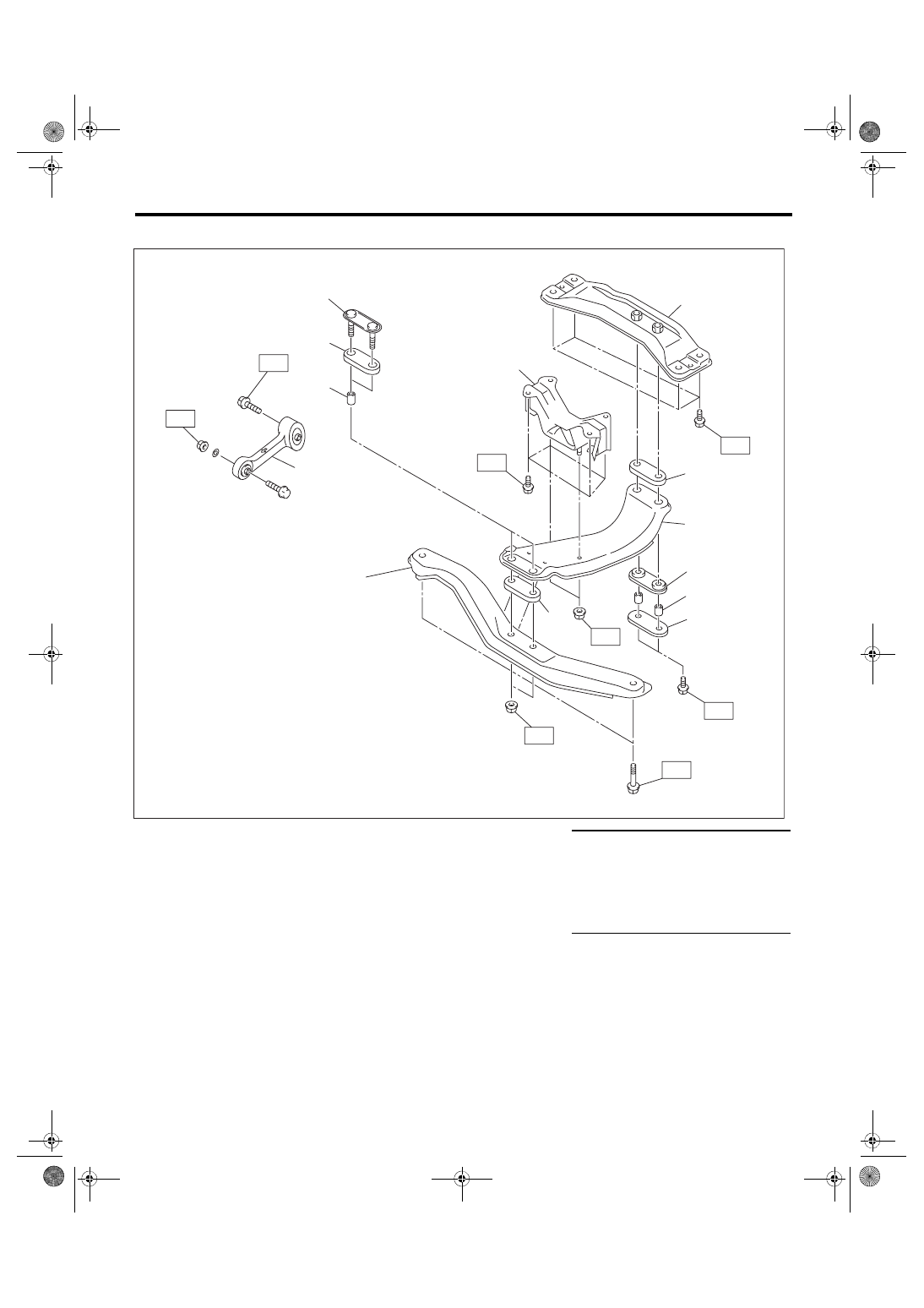

11.TRANSMISSION MOUNTING

(1)

Pitching stopper

(7)

Upper cushion rubber

Tightening torque: N·m (kgf-m, ft-lb)

(2)

Spacer

(8)

Center crossmember

T1: 35 (3.6, 25.8)

(3)

Lower cushion rubber

(9)

Rear plate

T2: 50 (5.1, 36.9)

(4)

Front plate

(10) Front crossmember

T3: 58 (5.9, 42.8)

(5)

Transmission cushion rubber

(11) Rear cushion rubber

T4: 70 (7.1, 51.6)

(6)

Rear crossmember





T5: 140 (14.3, 103.3)

(1)

T3

T4

T4

T4

T1

T5

T1

T2

(2)

(4)

(5)

(11)

(8)

(7)

(3)

(2)

(9)

(6)

(3)

(10)

MT-01937

6MT-14

General Description

MANUAL TRANSMISSION AND DIFFERENTIAL

C: CAUTION

• Wear appropriate work clothing, including a cap, protective goggles and protective shoes when performing

any work.

• Remove contamination including dirt and corrosion before removal, installation or disassembly.

• Keep the disassembled parts in order and protect them from dust and dirt.

• Before removal, installation or disassembly, be sure to clarify the failure. Avoid unnecessary removal, in-

stallation, disassembly and replacement.

• When disassembling the case and other light alloy parts, disassemble by using a plastic hammer. Do not

pry apart with screwdrivers or other tools.

• Vehicle components are extremely hot after driving. Be wary of receiving burns from heated parts.

• Use  SUBARU  genuine  transmission  gear  oil,  grease  or  equivalent.  Do  not  mix  transmission  gear  oil,

grease etc. of different grades or manufacturers.

• Be sure to tighten fasteners including bolts and nuts to the specified torque.

• Place shop jacks or rigid racks at the specified points.

• Apply transmission gear oil onto sliding or revolving surfaces before installation.

• Always replace deformed or damaged snap rings.

• Before installing O-rings or oil seals, apply sufficient amount of transmission gear oil to avoid damage and

deformation.

• Be careful not to incorrectly install or fail to install O-rings, snap rings and other such parts.

• Before securing a part on a vise, place cushioning materials such as wood blocks, aluminum plates, or

waste cloth between the part and the vise.

• Avoid damaging the mating surface of the case.

• Before applying liquid gasket, completely remove the old liquid gasket.

D: PREPARATION TOOL

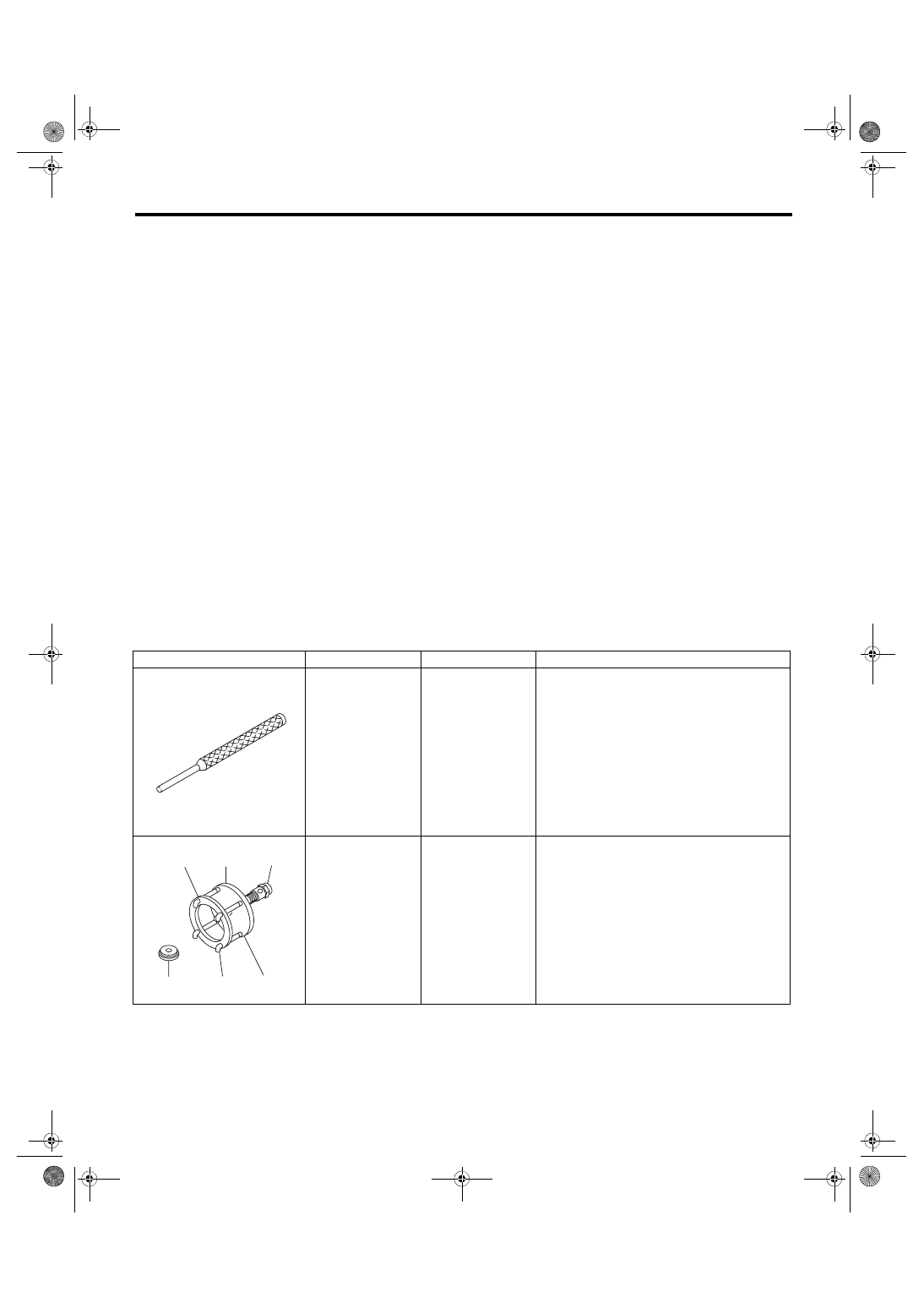

1. SPECIAL TOOL

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

398791700

REMOVER

Used for removing and installing the straight pin
(6 mm).

399527700

PULLER SET

Used for removing and installing the roller bear-
ing (differential).
(1) BOLT (899521412)
(2) PULLER (399527702)
(3) HOLDER (399527703)
(4) ADAPTER (398497701)
(5) BOLT (899520107)
(6) NUT (021008000)

ST-398791700

ST-399527700

(1)

(2)

(3)

(4)

(5)

(6)

6MT-15

General Description

MANUAL TRANSMISSION AND DIFFERENTIAL

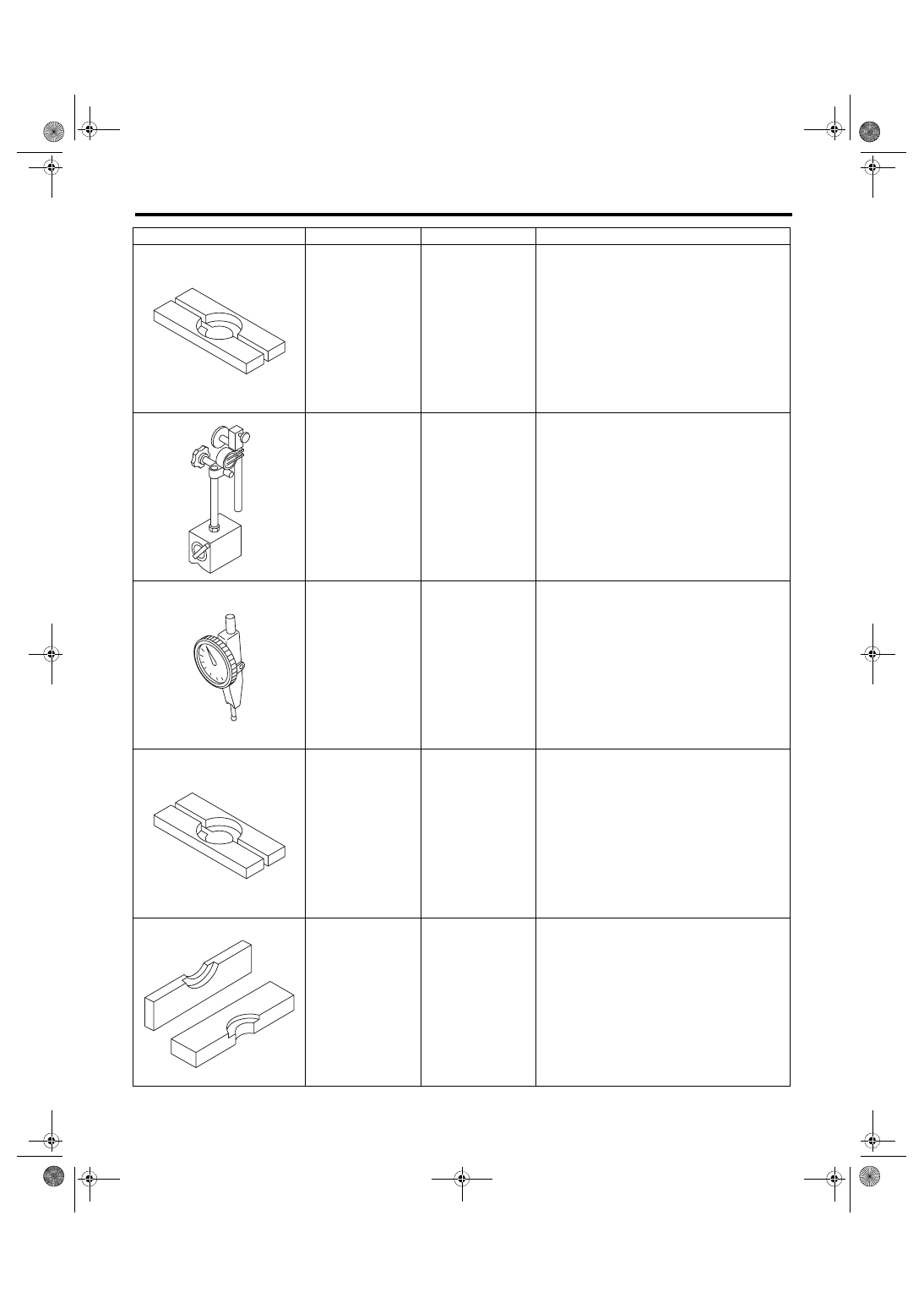

498515700

REMOVER

Used for removing the roller bearing of the trans-
fer driven gear.

498247001

MAGNET BASE

• Used for measuring the backlash between
hypoid gears.
• Used with DIAL GAUGE (498247100).

498247100

DIAL GAUGE

• Used for measuring the backlash between
hypoid gears.
• Used with MAGNET BASE (498247001).

498077000

REMOVER

Used for removing the differential taper roller
bearing.

899858600

REMOVER

Used for removing the roller bearing.

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

ST-498515700

ST-498247001

ST-498247100

ST-498077000

ST-899858600

6MT-16

General Description

MANUAL TRANSMISSION AND DIFFERENTIAL

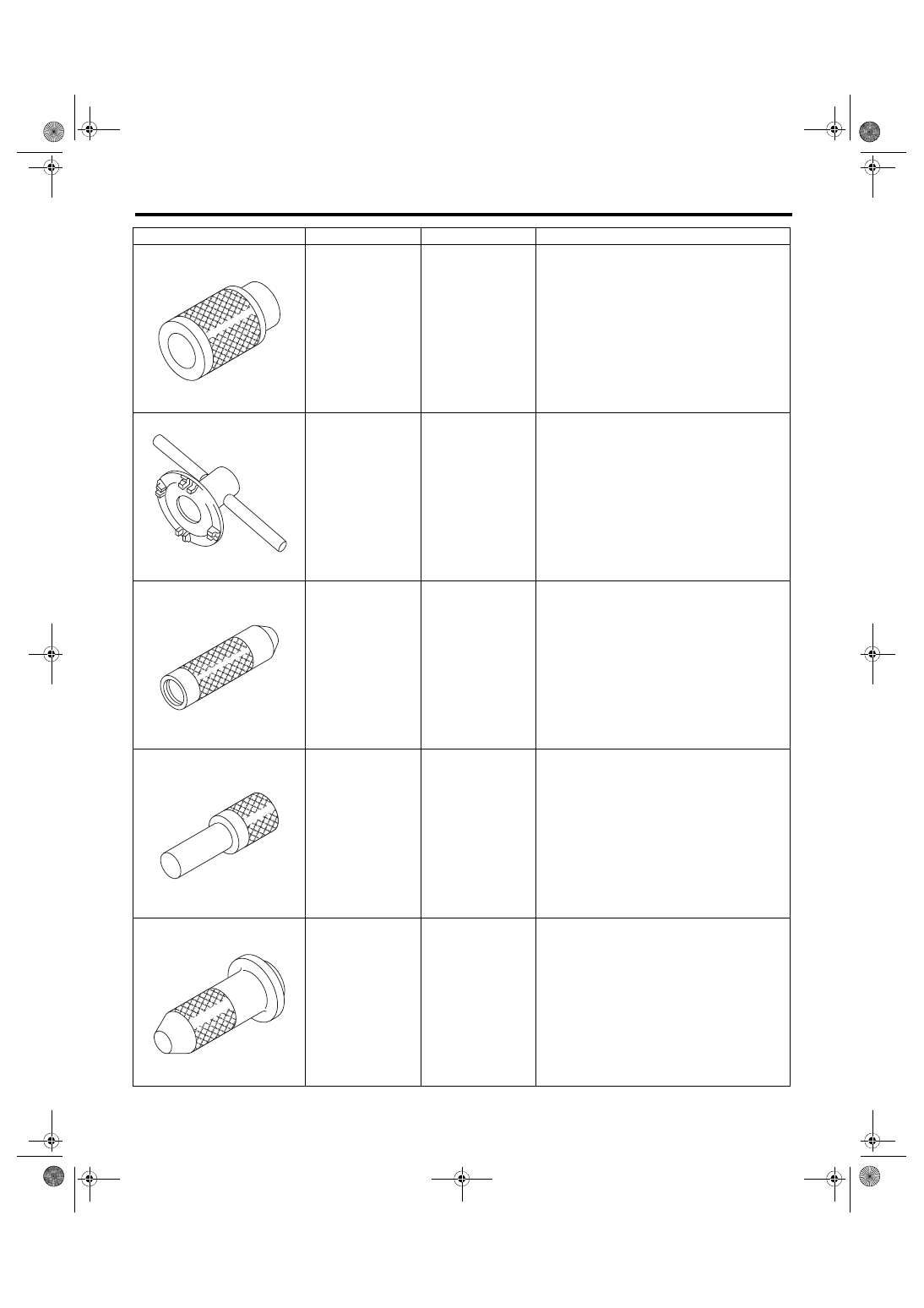

499757002

INSTALLER

Used for installing the bearing cone of transfer
driven gear (transmission case side).

18630AA010

WRENCH COMPL
RETAINER

• Used for removing and installing the differen-
tial side retainer RH.
• WRENCH ASSY (499787000) can also be
used.

499877000

RACE 4-5
INSTALLER

Used for disassembling the driven shaft and
transfer driven gear.

899864100

REMOVER

Used for removing the transmission main shaft
and drive pinion parts.

498057300

INSTALLER

Used for installing the extension oil seal.

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

ST-499757002

ST18630AA010

ST-499877000

ST-899864100

ST-498057300
