Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 405

5MT-41

Transfer Drive Gear

MANUAL TRANSMISSION AND DIFFERENTIAL

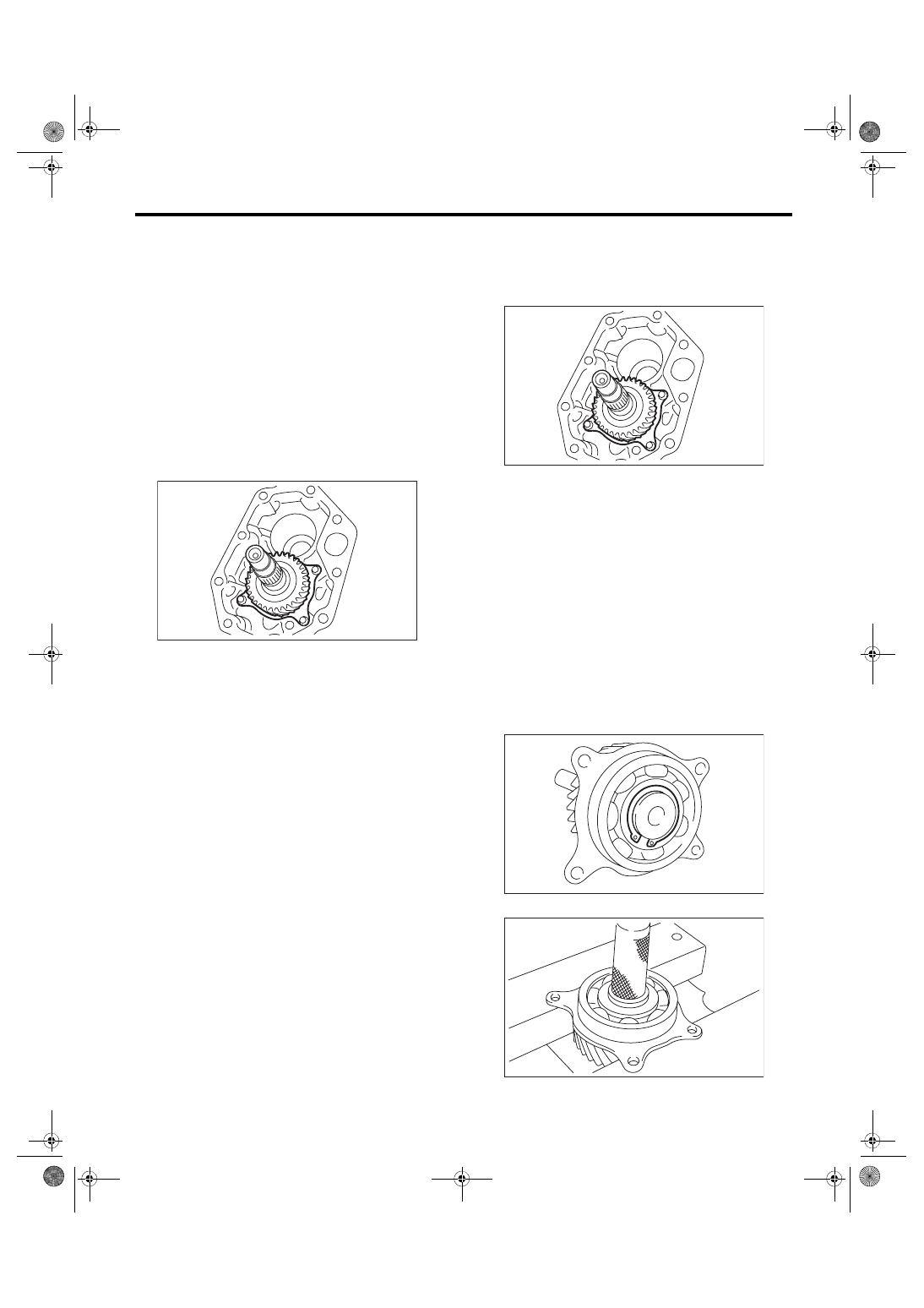

10.Transfer Drive Gear

A: REMOVAL

1) Remove  the  manual  transmission  assembly

from  the  vehicle.  <Ref.  to  5MT-23,  REMOVAL,

Manual Transmission Assembly.>

2) Remove the back-up light switch and the neutral

position  switch.  <Ref.  to  5MT-33,  REMOVAL,

Switches and Harness.>

3) Remove the transfer case together with the ex-

tension case assembly. <Ref. to 5MT-35, REMOV-

AL,  Transfer  Case  and  Extension  Case

Assembly.>

4) Remove the extension case assembly.

5) Remove the transfer driven gear.

6) Remove the transfer drive gear.

B: INSTALLATION

1) Install the transfer drive gear.
Tightening torque:

26 N·m (2.7 kgf-m, 19.2 ft-lb)

2) Select  the  adjusting  washer.  <Ref.  to  5MT-35,

INSTALLATION,  Transfer  Case  and  Extension

Case Assembly.>

3) Install the transfer driven gear.

4) Install the extension case assembly.

5) Install the transfer case and the extension case

assembly.  <Ref.  to  5MT-35,  INSTALLATION,

Transfer Case and Extension Case Assembly.>

6) Install  the  back-up  light  switch  and  the  neutral

position switch. <Ref. to 5MT-33, INSTALLATION,

Switches and Harness.>

7) Install the manual transmission assembly to the

vehicle. <Ref. to 5MT-26, INSTALLATION, Manual

Transmission Assembly.>

C: DISASSEMBLY

1) Remove the snap ring.

2) Remove the ball bearing.

MT-00133

MT-00133

MT-00135

MT-00136

5MT-42

Transfer Drive Gear

MANUAL TRANSMISSION AND DIFFERENTIAL

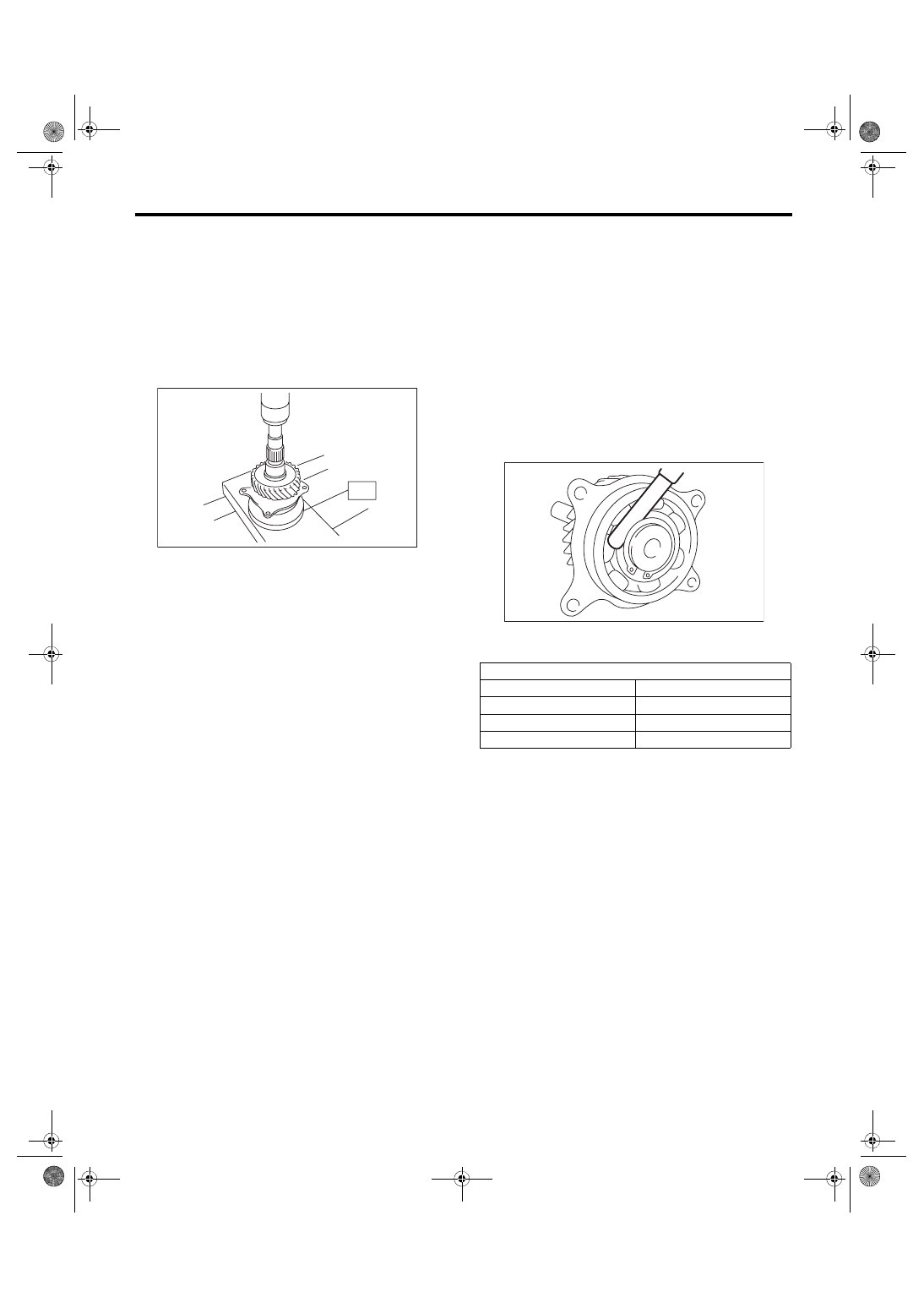

D: ASSEMBLY

1) Set the ST against the inner race of the bearing,

and install the drive shaft.

ST 398177700

INSTALLER

CAUTION:

Do not apply a load in excess of 10 kN (1 ton, 1.1

US ton, 1.0 Imp ton).
NOTE:

Use a new ball bearing.

2) Install the snap ring on the transfer drive shaft.

3) Inspect the clearance between the snap ring and

the  ball  bearing.  <Ref.  to  5MT-42,  INSPECTION,

Transfer Drive Gear.>

E: INSPECTION

1) Bearing

Replace the bearings in the following cases.

• In case of broken or rusty bearings

• In case of worn or damaged bearings

• When the bearings fail to turn smoothly or emit

noise in rotation after gear oil lubrication.

2) Drive gear

If the drive gear tooth surface and shaft are exces-

sively broken or damaged, replace the drive gear.

3) Measure the clearance between snap ring and

inner race of ball bearing with a thickness gauge.
Clearance:

0.01 — 0.15 mm (0.0004 — 0.0059 in)

If the measurement is not within specification, se-

lect a suitable snap ring and replace it.

MT-00137

ST

Snap ring (outer-30)

Part No.

Thickness mm (in)

805030041

1.53 (0.0602)

805030042

1.65 (0.0650)

805030043

1.77 (0.0697)

MT-00138

5MT-43

Transfer Driven Gear

MANUAL TRANSMISSION AND DIFFERENTIAL

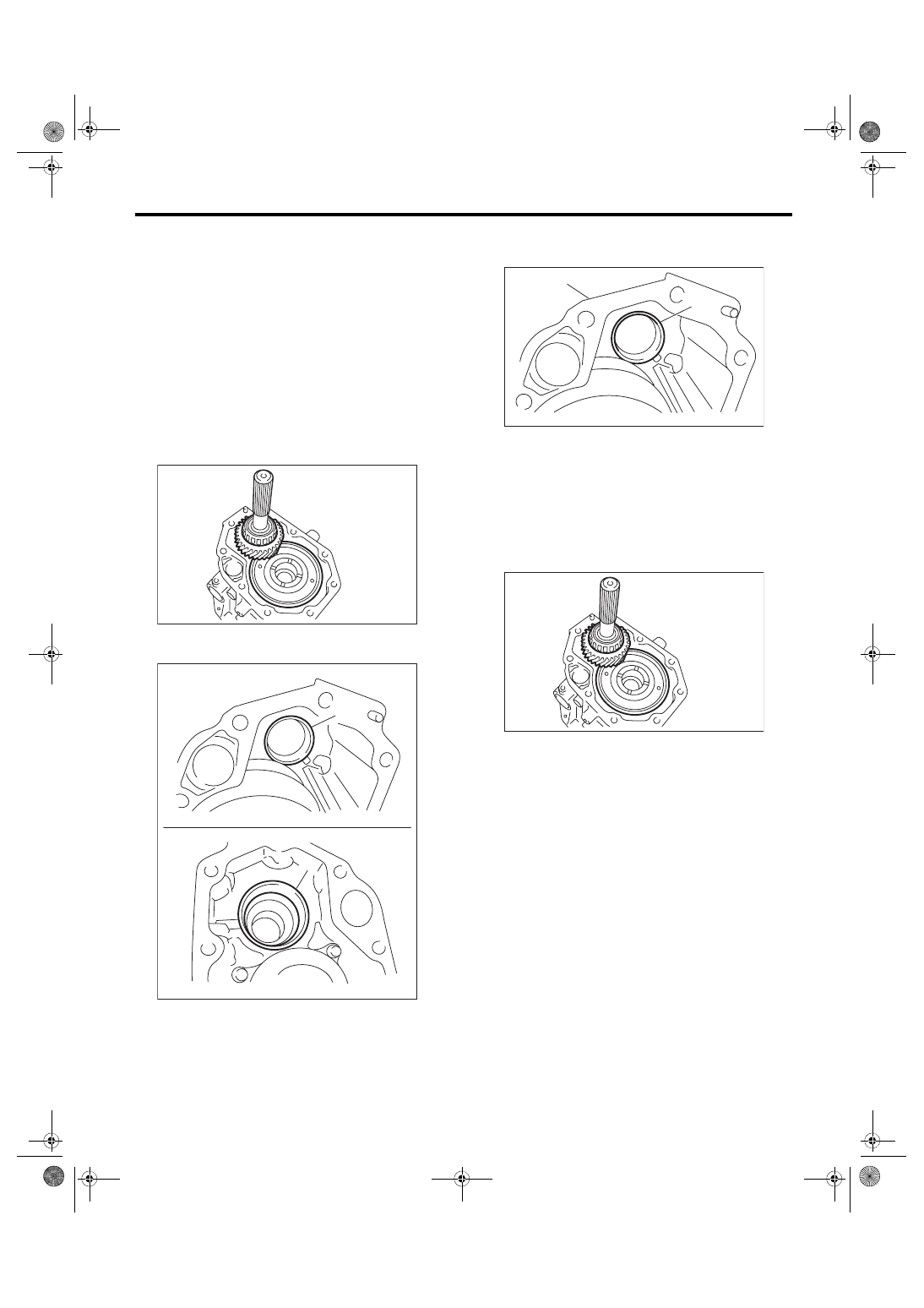

11.Transfer Driven Gear

A: REMOVAL

1) Remove  the  manual  transmission  assembly

from  the  vehicle.  <Ref.  to  5MT-23,  REMOVAL,

Manual Transmission Assembly.>

2) Remove the back-up light switch and the neutral

position  switch.  <Ref.  to  5MT-33,  REMOVAL,

Switches and Harness.>

3) Remove the transfer case together with the ex-

tension case assembly. <Ref. to 5MT-35, REMOV-

AL,  Transfer  Case  and  Extension  Case

Assembly.>

4) Remove the extension case assembly.

5) Remove the transfer driven gear.

6) Remove bearing outer races from the extension

case and transfer case.

B: INSTALLATION

1) Install the bearing outer race to transfer case.

2) Apply a coat of grease to the front roller bearing

and rear roller bearing of the transfer driven gear.
Grease:

NICHIMOLY N-130 or equivalent

3) Install the transfer driven gear.

4) Select  the  adjusting  washer.  <Ref.  to  5MT-35,

INSTALLATION,  Transfer  Case  and  Extension

Case Assembly.>

5) Install the transfer case and the extension case

assembly.  <Ref.  to  5MT-35,  INSTALLATION,

Transfer Case and Extension Case Assembly.>

6) Install  the  back-up  light  switch  and  the  neutral

position switch. <Ref. to 5MT-33, INSTALLATION,

Switches and Harness.>

7) Install the manual transmission assembly to the

vehicle. <Ref. to 5MT-26, INSTALLATION, Manual

Transmission Assembly.>

(A) Bearing outer race (transfer case side)
(B) Bearing outer race (extension case side)

MT-00118

MT-00140

(B)

(A)

(A) Bearing outer race
(B) Transfer case

MT-02300

(A)

(B)

MT-00118

5MT-44

Transfer Driven Gear

MANUAL TRANSMISSION AND DIFFERENTIAL

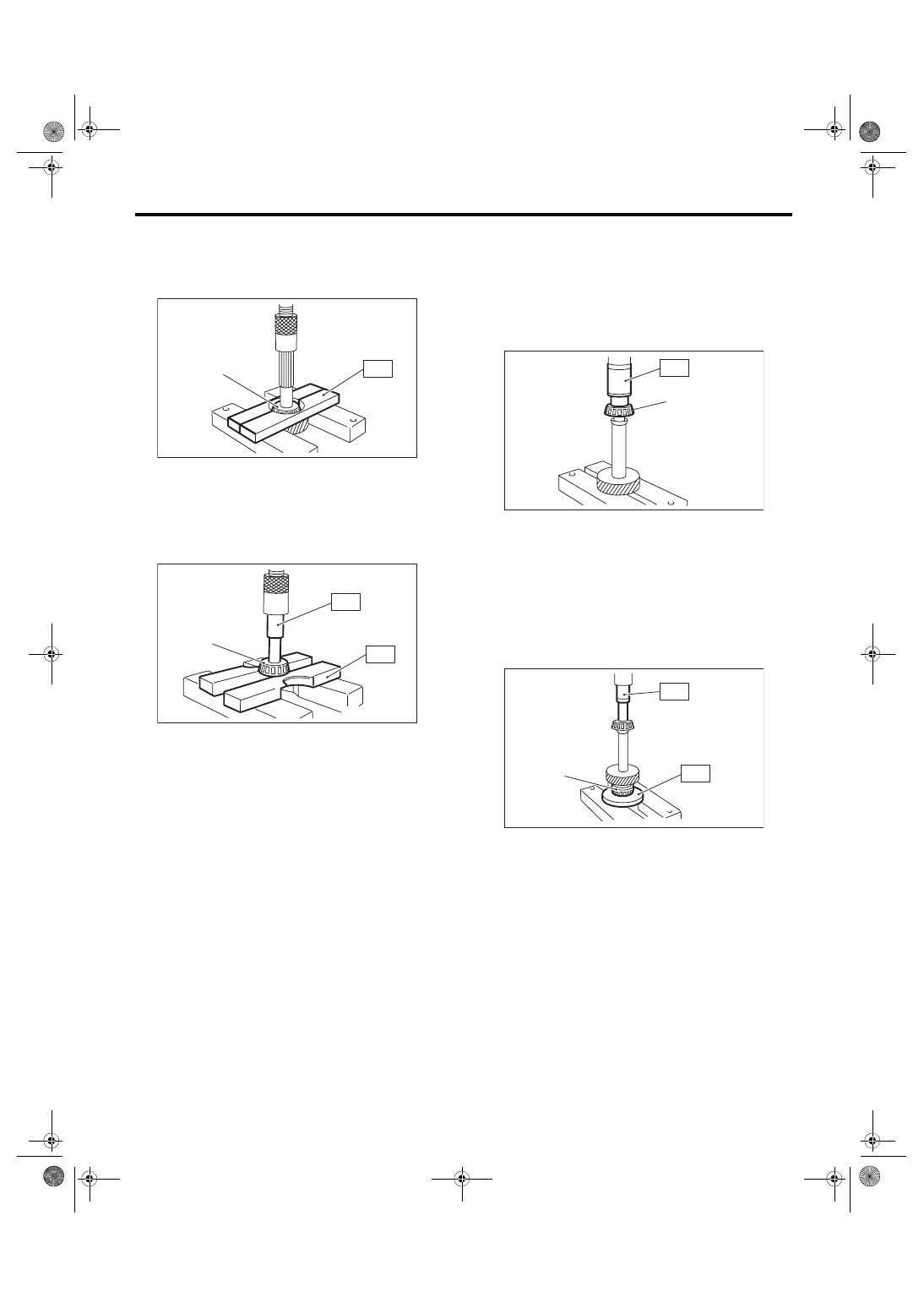

C: DISASSEMBLY

1) Using the ST, remove the roller bearing (exten-

sion case side).

ST 498077000

REMOVER

2) Using ST1 and ST2, remove the roller bearing

(transfer case side).

ST1 498077000

REMOVER

ST2 899864100

REMOVER

D: ASSEMBLY

1) Using ST, install the roller bearing (transfer case

side).

ST 927640000

INSTALLER

CAUTION:

Do not apply a load in excess of 10 kN (1 ton, 1.1

US ton, 1.0 Imp ton).

2) Using the ST, install the roller bearing (extension

case side).

ST1 498175500

INSTALLER

ST2 899864100

REMOVER

CAUTION:

Do not apply a load in excess of 10 kN (1 ton, 1.1

US ton, 1.0 Imp ton).

E: INSPECTION

1) Bearing

Replace the bearings in the following cases.

• In case of broken or rusty bearings

• In case of worn or damaged bearings

• When the bearings fail to turn smoothly or emit

noise in rotation after gear oil lubrication.

2) Driven gear

If the tooth face of driven gear and the shaft are ex-

cessively  broken  or  damaged,  replace  the  driven

gear.

(A) Roller bearing

(A) Roller bearing

MT-00143

(A)

ST

MT-00144

(A)

ST1

ST2

(A) Roller bearing

(A) Roller bearing

MT-00146

(A)

ST

MT-00145

(A)

ST1

ST2
