GD(H4DOTC)-152

Diagnostic Trouble Code (DTC) Detecting Criteria

GENERAL DESCRIPTION

CO:DTC P0441 EVAPORATIVE EMISSION CONT. SYS. INCORRECT PURGE

FLOW

1. OUTLINE OF DIAGNOSIS

Detect the malfunction of purge flow by the change of ELCM pressure sensor output value before/after purge

introduction.

2. ENABLE CONDITIONS

3. GENERAL DRIVING CYCLE

Perform the diagnosis only once after engine start.

Secondary Parameters

Enable Conditions

<Common conditions>
Battery voltage

≥ 10.9 V

Atmospheric pressure

> 75 kPa (563 mmHg, 22.2 inHg)

<First diagnosis>
Learning value of EVAP conc. during purge

< 1

Total time of canister purge operation

≥ 120 s

<Second diagnosis>
Time after cancel of second diagnosis

≥ 60000 ms

Total time of canister purge operation

≥ 120 s

Intake manifold pressure (absolute pressure)

> 13.3 kPa (100 mmHg, 3.9 inHg)

Engine speed

≥ 0 rpm

Intake manifold pressure (relative pressure)

< 13.3 kPa (100 mmHg, 3.9 inHg)

Vehicle speed

≥ 30 km/h (18.6 MPH)

Closed air/fuel ratio control

In operation

Air fuel ratio

> 0
and
< 2

Main feedback compensation coefficient

> 0

Learning value of EVAP conc. during purge

< 1

GD(H4DOTC)-153

Diagnostic Trouble Code (DTC) Detecting Criteria

GENERAL DESCRIPTION

4. DIAGNOSTIC METHOD

First diagnosis

Pressure decreases when the purge is introduced compared with when the purge is not performed. By using

this, judge if the purge is correctly performed. If there is no pressure decrease, go to the second diagnosis.

• Abnormality Judgment
Judge as NG when the following conditions are established.

Time Needed for Diagnosis: 26 seconds
• Normality Judgment
Judge as OK and clear the NG if the following conditions are established.

Time Needed for Diagnosis: 26 seconds

(1)

0.0045 V

(2)

2000 ms





Judgment Value

Malfunction Criteria

Threshold Value

ELCM pressure sensor output voltage when purge is not performed –
ELCM pressure sensor output voltage when purge is performed

> 0.0045 V

The accumulated time while the above conditions are met: cpfokt

< 2000 ms

Judgment Value

Malfunction Criteria

Threshold Value

ELCM pressure sensor output voltage when purge is not performed –
ELCM pressure sensor output voltage when purge is performed

> 0.0045 V

The accumulated time while the above conditions are met: cpfokt

≥ 2000 ms

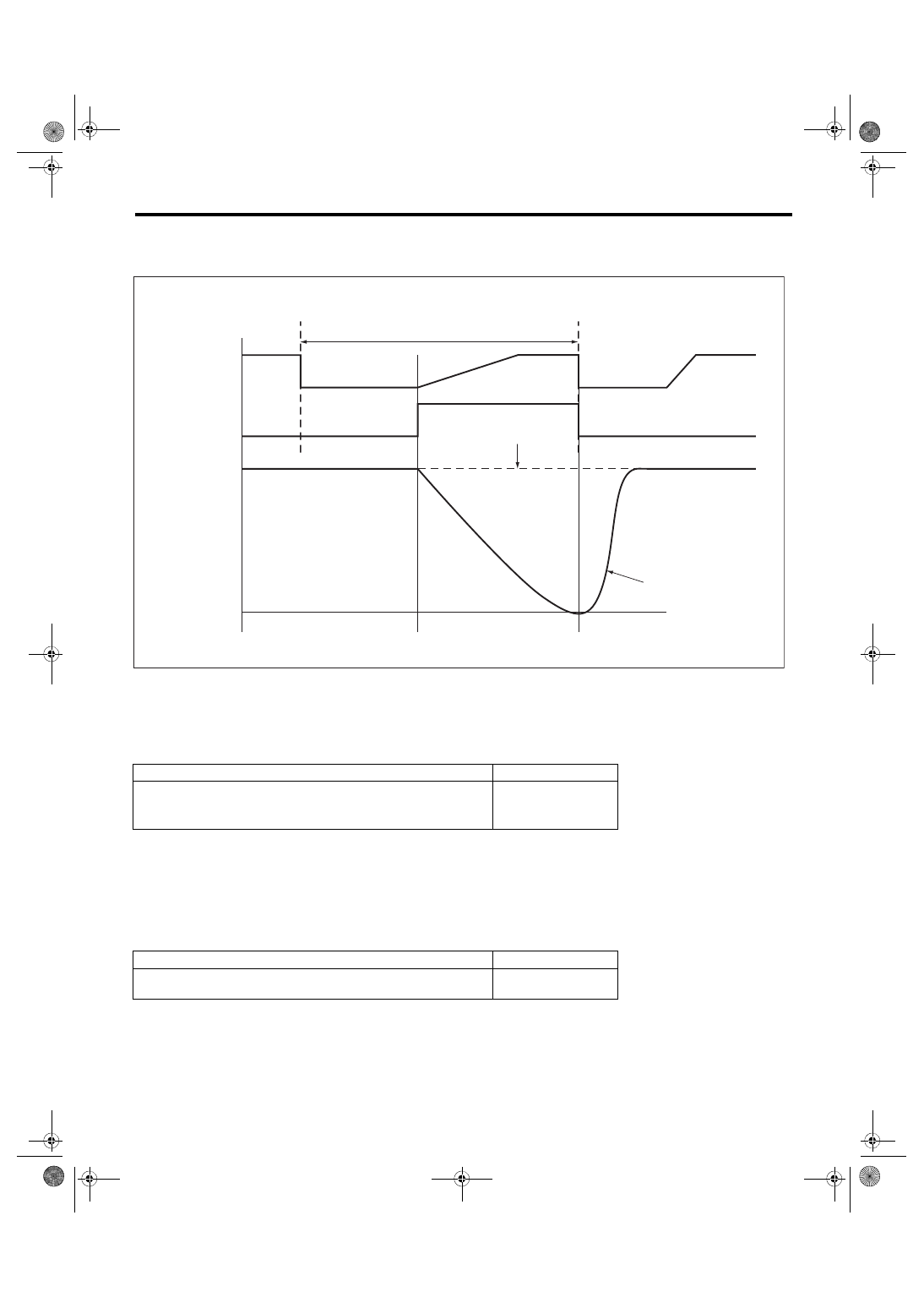

EN-08947

(1)

(2)

purge duty

cpfokt measuring time

Malfunction

Malfunction

Evap. Pressure

cpfokt (timer)

OK

OK

GD(H4DOTC)-154

Diagnostic Trouble Code (DTC) Detecting Criteria

GENERAL DESCRIPTION

Second diagnosis

Close the ELCM switching valve, and close the fuel tank completely, and perform the forced purging. If pres-

sure change amount is 0.7 kPa (5 mmHg, 0.2 inHg) or less, judge as malfunction of purge flow.

• Abnormality Judgment
Judge as NG when the following conditions are established.

Time Needed for Diagnosis: 21 seconds

Malfunction Indicator Light Illumination: Illuminates when malfunction occurs in 2 continuous driving cy-

cles.
• Normality Judgment
Judge as OK and clear the NG if the following conditions are established.

Time Needed for Diagnosis: Less than 21 second

(1)

0.7 kPa (5 mmHg, 0.2 inHg)









Judgment Value

Malfunction Criteria

Threshold Value

ELCM pressure sensor output voltage when purge is not performed –
ELCM pressure sensor output voltage when purge is performed

< 0.7 kPa (5 mmHg,
0.2 inHg)

Time of negative pressure introduction

≥ 30000 ms

Judgment Value

Malfunction Criteria

Threshold Value

ELCM pressure sensor output voltage when purge is not performed –
ELCM pressure sensor output voltage when purge is performed

≥ 0.7 kPa (5 mmHg,
0.2 inHg)

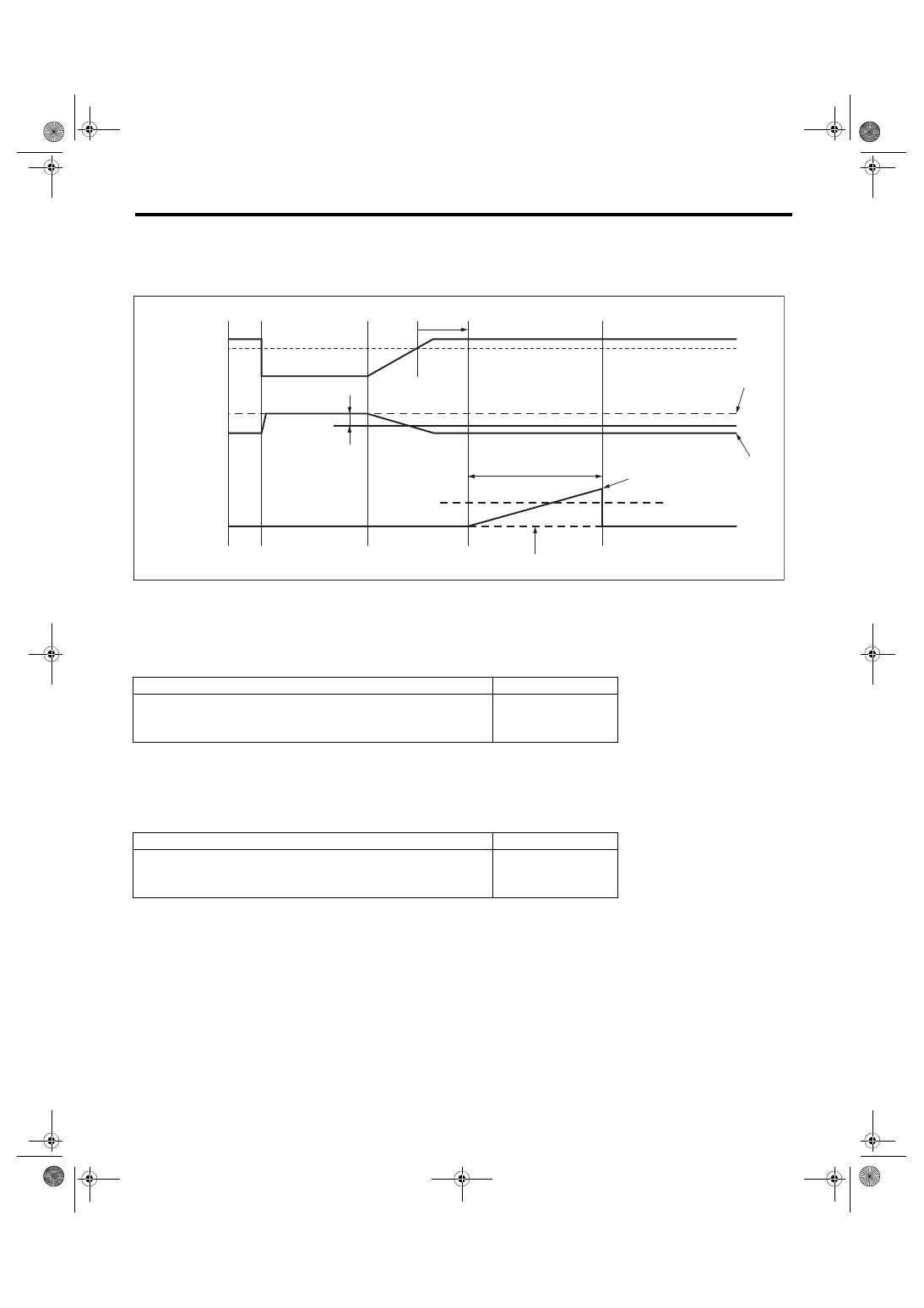

EN-08948

(1)

purge duty

monitoring

Malfunction

OK

ON (Close)

Switching Valve

Evap. Pressure

GD(H4DOTC)-155

Diagnostic Trouble Code (DTC) Detecting Criteria

GENERAL DESCRIPTION

CP:DTC P0451 EVAPORATIVE EMISSION SYSTEM PRESSURE SENSOR/

SWITCH RANGE/PERFORMANCE

1. OUTLINE OF DIAGNOSIS

Detect the malfunction of ELCM pressure sensor output properties.

Judge as NG when the ELCM pressure sensor output value is largely different from the intake manifold pres-

sure when the ignition switch is ON.

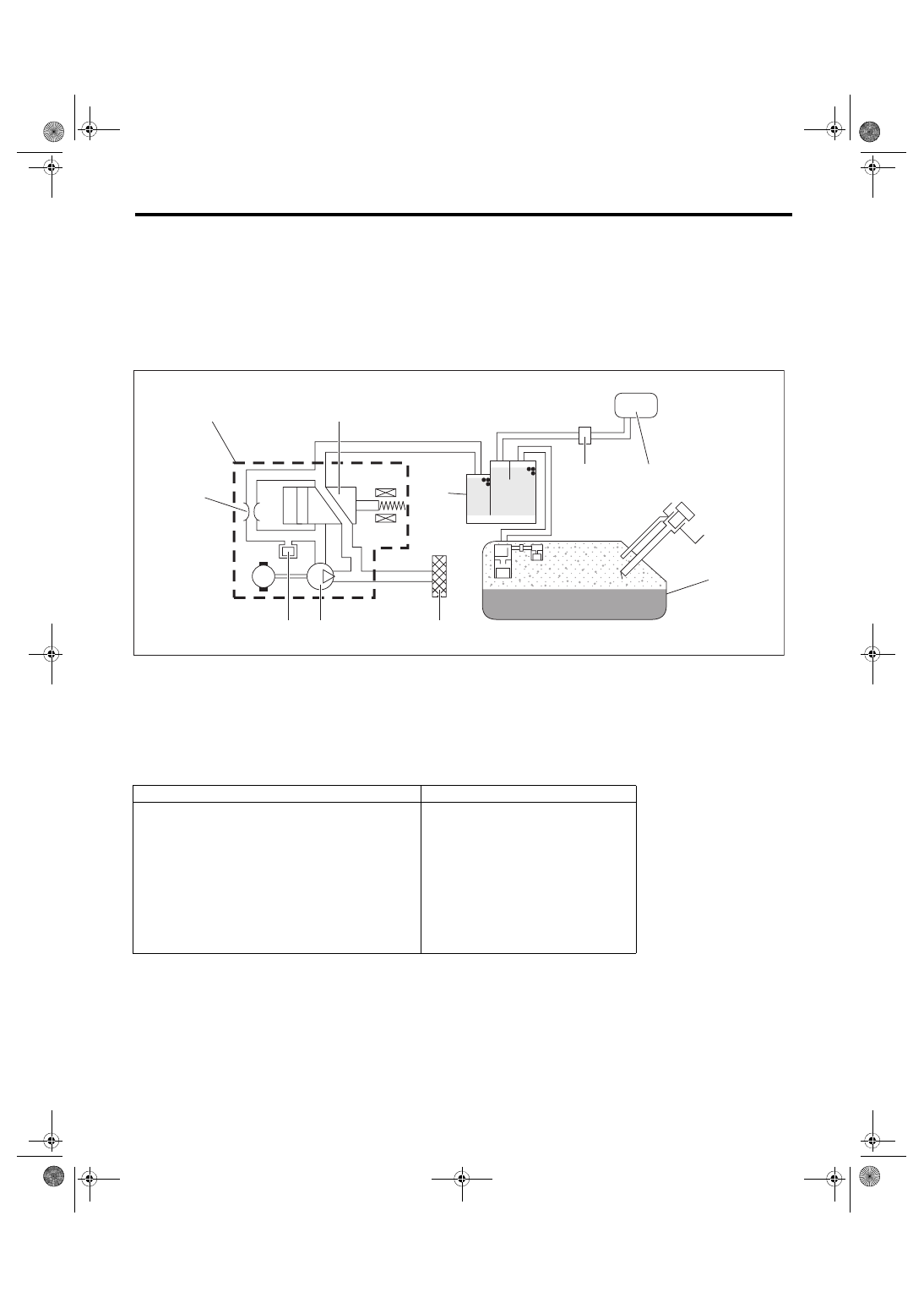

2. COMPONENT DESCRIPTION

3. ENABLE CONDITIONS

4. GENERAL DRIVING CYCLE

Perform the diagnosis once at ignition ON.

(1)

ELCM

(5)

Vacuum pump

(9)

Fuel tank

(2)

Switching valve

(6)

Drain filter

(10) Canister

(3)

Reference orifice (0.02 inch ori-
fice)

(7)

Purge control solenoid valve





(4)

Pressure sensor

(8)

Intake manifold





Secondary Parameters

Enable Conditions

Ignition switch

ON

Engine speed

< 300 rpm

Vehicle speed

< 1 km/h (0.621 MPH)

Soaking time

≥ 60 s

Variation value of intake manifold pressure (absolute
pressure) since ignition switch is turned to ON

< 1.332 kPa (9.99 mmHg, 0.39 inHg)

ELCM vacuum pump

Not in operation

ELCM switching valve

Open

Purge control

Not in operation

EN-08957

M

(10)

(8)

(6)

(5)

(2)

(3)

(4)

(1)

(7)

(9)
