EN(H4DOTC)(diag)-328

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

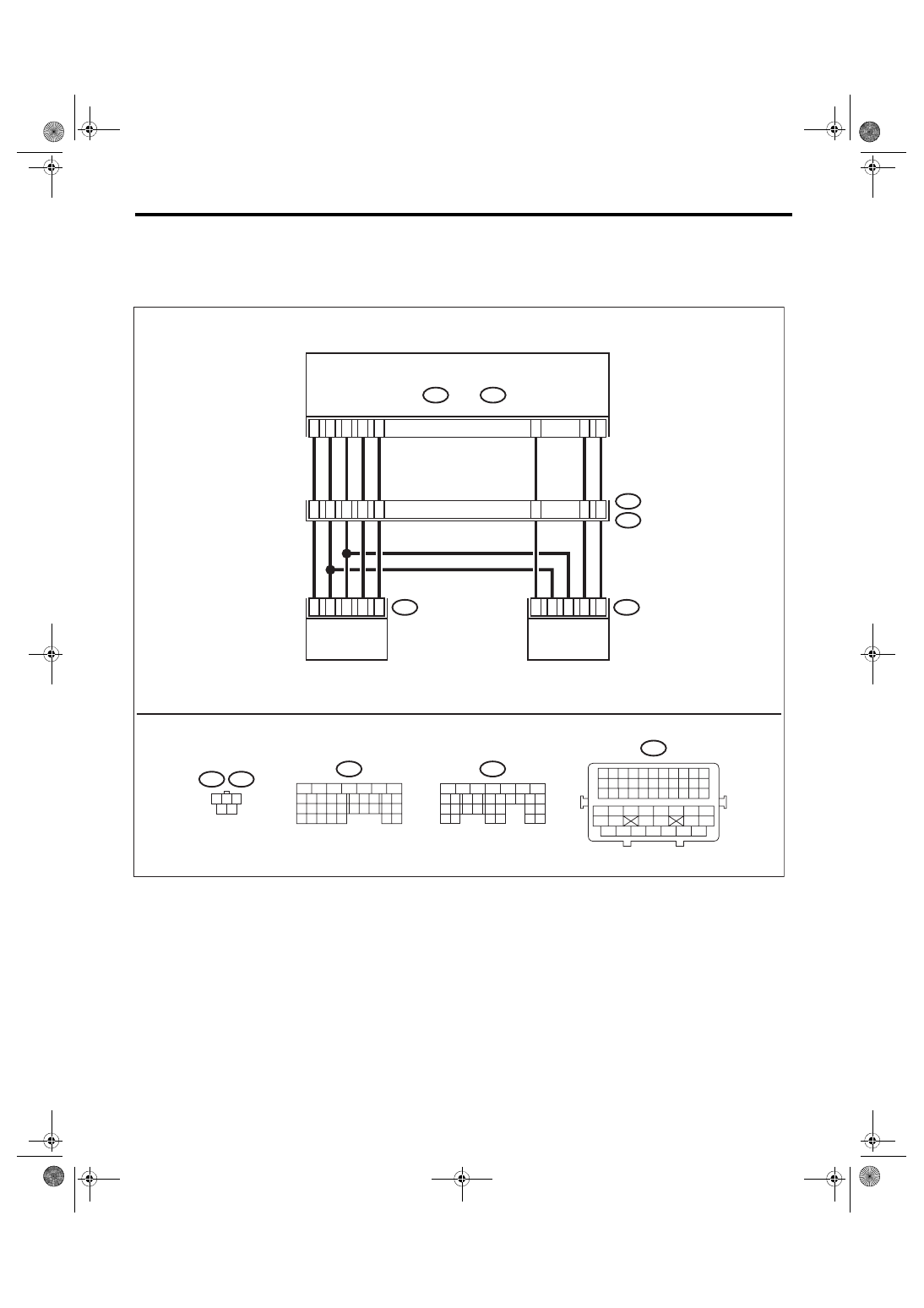

WIRING DIAGRAM:

• Engine electrical system, without SI-DRIVE <Ref. to WI-32, WITHOUT SI-DRIVE, WIRING DIAGRAM,

Engine Electrical System.>

• Engine electrical system, with SI-DRIVE <Ref. to WI-48, WITH SI-DRIVE, WIRING DIAGRAM, Engine

Electrical System.>

ECM

E2

B21

A25

D11

A26

A23

A19

D10

A29

A24

1 2 3

4 5

E51

E55

B134

A:

B137

D:

8

16

19

29

2

8

27

6

30

4

2

1

3

5

E55

4

2

1

3

5

E51

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B137

D:

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B134

A:

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34 35
42 43

36 37 38 39

48 49 50 51 52 53 54

40 41

44 45

46 47

EN-09253

TUMBLE GENERATOR

VALVE ACTUATOR LH

TUMBLE GENERATOR

VALVE ACTUATOR RH

EN(H4DOTC)(diag)-329

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

Step

Check

Yes

No

1

CHECK CURRENT DATA.
1) Start the engine.
2) Read the value of «TGV Position Sensor R»
using the Subaru Select Monitor.
NOTE:

For  detailed  operation  procedures,  refer  to
“READ CURRENT DATA FOR ENGINE”. <Ref.
to EN(H4DOTC)(diag)-40, Subaru Select Moni-
tor.>

Is the value of «TGV Position
Sensor R» 5 V or more?

Go to step

2.

Even if DTC is
detected, the cir-
cuit has returned to
a normal condition
at this time. Repro-
duce the failure,
and then perform
the diagnosis
again.
NOTE:

In  this  case,  tem-
porary  poor  con-
tact  of  connector,
temporary open or
short circuit of har-
ness  may  be  the
cause.

2

CHECK HARNESS BETWEEN ECM AND
TUMBLE GENERATOR VALVE ASSEMBLY
RH CONNECTOR.
1) Turn the ignition switch to OFF.
2) Disconnect the connector from tumble gen-
erator valve assembly RH.
3) Start the engine.
4) Read the value of «TGV Position Sensor R»
using the Subaru Select Monitor.
NOTE:

For  detailed  operation  procedures,  refer  to
“READ CURRENT DATA FOR ENGINE”. <Ref.
to EN(H4DOTC)(diag)-40, Subaru Select Moni-
tor.>

Is the value of «TGV Position
Sensor R» 5 V or more?

Repair the short
circuit to power in
harness between
ECM connector
and tumble gener-
ator valve assem-
bly RH connector.

Go to step

3.

3

CHECK HARNESS BETWEEN ECM AND
TUMBLE GENERATOR VALVE ASSEMBLY
RH CONNECTOR.
1) Turn the ignition switch to OFF.
2) Measure the resistance of harness between
tumble generator valve assembly RH connector
and engine ground.

Connector & terminal

(E55) No. 2 — Engine ground:

Is the resistance less than 5 Ω? Go to step

4.

Repair the harness
and connector.
NOTE:

In this case, repair
the following item:
• Open  circuit  in
harness  between
ECM

connector

and  tumble  gener-
ator  valve  assem-
bly RH connector
• Poor  contact  of
ECM connector
• Poor  contact  of
coupling connector

4

CHECK FOR POOR CONTACT.
Check for poor contact of tumble generator
valve assembly RH connector.

Is there poor contact of the tum-
ble generator valve assembly
RH connector?

Repair the poor
contact of tumble
generator valve
assembly RH con-
nector.

Replace the tum-
ble generator valve
assembly RH.
<Ref. to FU(STI)-
48, Tumble Gener-
ator Valve Assem-
bly.> <Ref. to
FU(w/o STI)-48,
Tumble Generator
Valve Assembly.>

EN(H4DOTC)(diag)-330

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

EA:DTC P2021 TUMBLE GENERATED VALVE POSITION SENSOR 2 CIRCUIT

LOW

DTC DETECTING CONDITION:

• Immediately at fault recognition

• GENERAL DESCRIPTION <Ref. to GD(H4DOTC)-230, DTC P2021 TUMBLE GENERATED VALVE PO-

SITION SENSOR 2 CIRCUIT LOW, Diagnostic Trouble Code (DTC) Detecting Criteria.>

TROUBLE SYMPTOM:

• Improper idling

• Engine stalls.

• Poor driving performance
CAUTION:

After servicing or replacing faulty parts, perform Clear Memory Mode <Ref. to EN(H4DOTC)(diag)-63,

OPERATION, Clear Memory Mode.>, and Inspection Mode <Ref. to EN(H4DOTC)(diag)-49, PROCE-

DURE, Inspection Mode.>.

EN(H4DOTC)(diag)-331

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

WIRING DIAGRAM:

• Engine electrical system, without SI-DRIVE <Ref. to WI-32, WITHOUT SI-DRIVE, WIRING DIAGRAM,

Engine Electrical System.>

• Engine electrical system, with SI-DRIVE <Ref. to WI-48, WITH SI-DRIVE, WIRING DIAGRAM, Engine

Electrical System.>

ECM

E2

B21

A25

D11

A26

A23

A19

D10

A29

A24

1 2 3

4 5

E51

E55

B134

A:

B137

D:

8

16

19

29

2

8

27

6

30

4

2

1

3

5

E55

4

2

1

3

5

E51

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B137

D:

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B134

A:

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34 35
42 43

36 37 38 39

48 49 50 51 52 53 54

40 41

44 45

46 47

EN-09253

TUMBLE GENERATOR

VALVE ACTUATOR LH

TUMBLE GENERATOR

VALVE ACTUATOR RH
