EN(H4DOTC)(diag)-312

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

DR:DTC P2005 INTAKE MANIFOLD RUNNER CONTROL STUCK OPEN

(BANK 2)

DTC DETECTING CONDITION:

• Immediately at fault recognition

• GENERAL DESCRIPTION <Ref. to GD(H4DOTC)-217, DTC P2005 INTAKE MANIFOLD RUNNER CON-

TROL STUCK OPEN (BANK 2), Diagnostic Trouble Code (DTC) Detecting Criteria.>
CAUTION:

After servicing or replacing faulty parts, perform Clear Memory Mode <Ref. to EN(H4DOTC)(diag)-63,

OPERATION, Clear Memory Mode.>, and Inspection Mode <Ref. to EN(H4DOTC)(diag)-49, PROCE-

DURE, Inspection Mode.>.

Step

Check

Yes

No

1

CHECK FOR ANY OTHER DTC ON DISPLAY. Is any other DTC displayed?

Check the appropri-
ate DTC using the
“List of Diagnostic
Trouble Code
(DTC)”. <Ref. to
EN(H4DOTC)(diag)
-87, List of Diagnos-
tic Trouble Code
(DTC).>

Go to step

2.

2

CHECK TUMBLE GENERATOR VALVE LH.
1) Remove the tumble generator valve assem-
bly LH.
2) Check the tumble generator valve body.

Is there any dirt or clogging with
foreign objects in the tumble
generator valve?

Clean the tumble
generator valve.

Replace the tum-
ble generator valve
assembly LH.
<Ref. to FU(STI)-
48, Tumble Gener-
ator Valve Assem-
bly.> <Ref. to
FU(w/o STI)-48,
Tumble Generator
Valve Assembly.>

EN(H4DOTC)(diag)-313

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

DS:DTC P2006 INTAKE MANIFOLD RUNNER CONTROL STUCK CLOSED

(BANK 1)

DTC DETECTING CONDITION:

• Immediately at fault recognition

• GENERAL DESCRIPTION <Ref. to GD(H4DOTC)-218, DTC P2006 INTAKE MANIFOLD RUNNER CON-

TROL STUCK CLOSED (BANK 1), Diagnostic Trouble Code (DTC) Detecting Criteria.>
CAUTION:

After servicing or replacing faulty parts, perform Clear Memory Mode <Ref. to EN(H4DOTC)(diag)-63,

OPERATION, Clear Memory Mode.>, and Inspection Mode <Ref. to EN(H4DOTC)(diag)-49, PROCE-

DURE, Inspection Mode.>.

Step

Check

Yes

No

1

CHECK FOR ANY OTHER DTC ON DISPLAY. Is any other DTC displayed?

Check the appropri-
ate DTC using the
“List of Diagnostic
Trouble Code
(DTC)”. <Ref. to
EN(H4DOTC)(diag)
-87, List of Diagnos-
tic Trouble Code
(DTC).>

Go to step

2.

2

CHECK TUMBLE GENERATOR VALVE RH.
1) Remove the tumble generator valve assem-
bly RH.
2) Check the tumble generator valve body.

Is there any dirt or clogging with
foreign objects in the tumble
generator valve?

Clean the tumble
generator valve.

Replace the tum-
ble generator valve
assembly RH.
<Ref. to FU(STI)-
48, Tumble Gener-
ator Valve Assem-
bly.> <Ref. to
FU(w/o STI)-48,
Tumble Generator
Valve Assembly.>

EN(H4DOTC)(diag)-314

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

DT:DTC P2007 INTAKE MANIFOLD RUNNER CONTROL STUCK CLOSED

(BANK 2)

DTC DETECTING CONDITION:

• Immediately at fault recognition

• GENERAL DESCRIPTION <Ref. to GD(H4DOTC)-219, DTC P2007 INTAKE MANIFOLD RUNNER CON-

TROL STUCK CLOSED (BANK 2), Diagnostic Trouble Code (DTC) Detecting Criteria.>
CAUTION:

After servicing or replacing faulty parts, perform Clear Memory Mode <Ref. to EN(H4DOTC)(diag)-63,

OPERATION, Clear Memory Mode.>, and Inspection Mode <Ref. to EN(H4DOTC)(diag)-49, PROCE-

DURE, Inspection Mode.>.

Step

Check

Yes

No

1

CHECK FOR ANY OTHER DTC ON DISPLAY. Is any other DTC displayed?

Check the appropri-
ate DTC using the
“List of Diagnostic
Trouble Code
(DTC)”. <Ref. to
EN(H4DOTC)(diag)
-87, List of Diagnos-
tic Trouble Code
(DTC).>

Go to step

2.

2

CHECK TUMBLE GENERATOR VALVE LH.
1) Remove the tumble generator valve assem-
bly LH.
2) Check the tumble generator valve body.

Is there any dirt or clogging with
foreign objects in the tumble
generator valve?

Clean the tumble
generator valve.

Replace the tum-
ble generator valve
assembly LH.
<Ref. to FU(STI)-
48, Tumble Gener-
ator Valve Assem-
bly.> <Ref. to
FU(w/o STI)-48,
Tumble Generator
Valve Assembly.>

EN(H4DOTC)(diag)-315

Diagnostic Procedure with Diagnostic Trouble Code (DTC)

ENGINE (DIAGNOSTICS)

DU:DTC P2008 INTAKE MANIFOLD RUNNER CONTROL CIRCUIT / OPEN

(BANK 1)

DTC DETECTING CONDITION:

• Immediately at fault recognition

• GENERAL DESCRIPTION <Ref. to GD(H4DOTC)-220, DTC P2008 INTAKE MANIFOLD RUNNER CON-

TROL CIRCUIT / OPEN (BANK 1), Diagnostic Trouble Code (DTC) Detecting Criteria.>
CAUTION:

After servicing or replacing faulty parts, perform Clear Memory Mode <Ref. to EN(H4DOTC)(diag)-63,

OPERATION, Clear Memory Mode.>, and Inspection Mode <Ref. to EN(H4DOTC)(diag)-49, PROCE-

DURE, Inspection Mode.>.

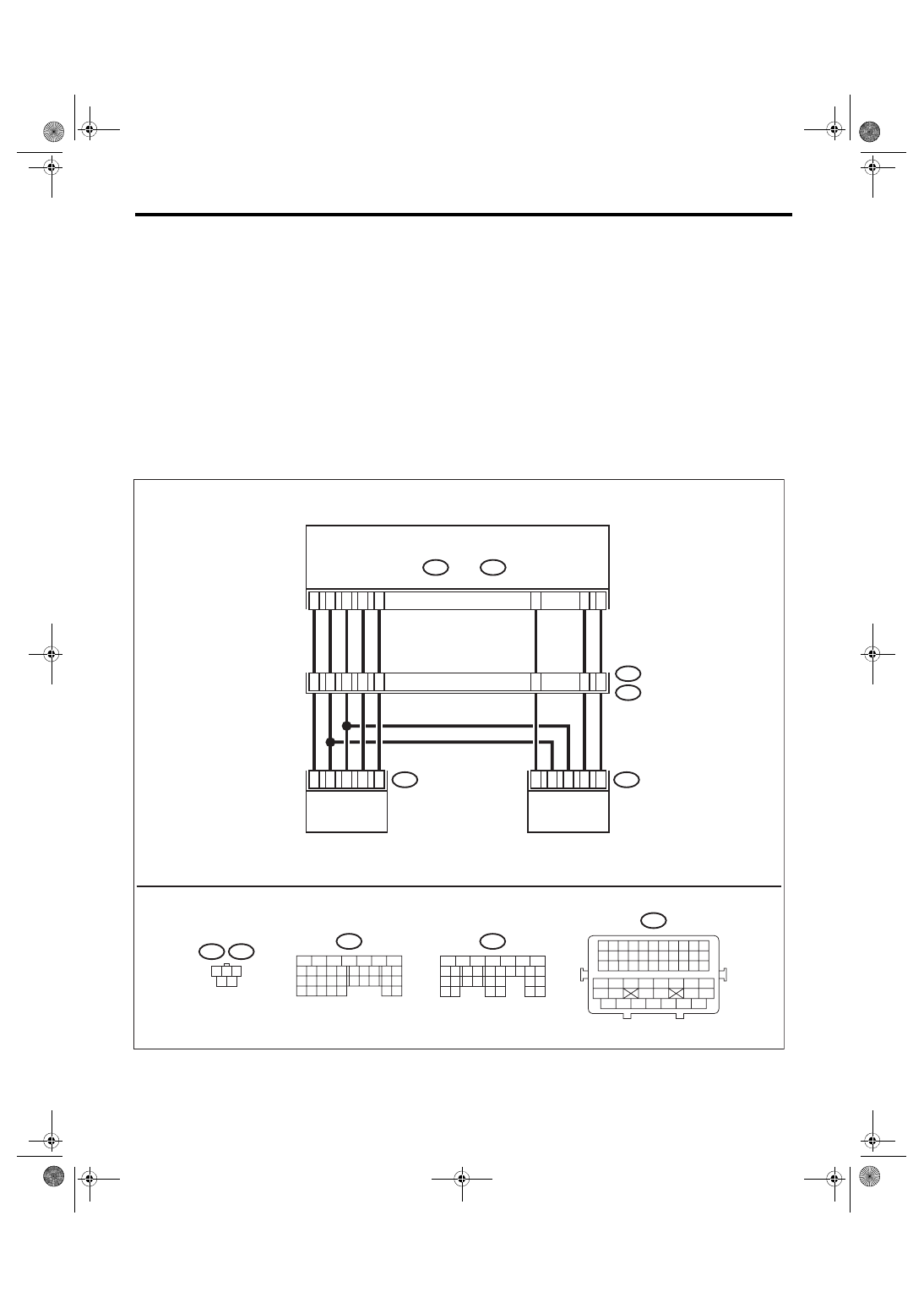

WIRING DIAGRAM:

• Engine electrical system, without SI-DRIVE <Ref. to WI-32, WITHOUT SI-DRIVE, WIRING DIAGRAM,

Engine Electrical System.>

• Engine electrical system, with SI-DRIVE <Ref. to WI-48, WITH SI-DRIVE, WIRING DIAGRAM, Engine

Electrical System.>

ECM

E2

B21

A25

D11

A26

A23

A19

D10

A29

A24

1 2 3

4 5

E51

E55

B134

A:

B137

D:

8

16

19

29

2

8

27

6

30

4

2

1

3

5

E55

4

2

1

3

5

E51

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B137

D:

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B134

A:

B21

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34 35
42 43

36 37 38 39

48 49 50 51 52 53 54

40 41

44 45

46 47

EN-09253

TUMBLE GENERATOR

VALVE ACTUATOR LH

TUMBLE GENERATOR

VALVE ACTUATOR RH
