ME(w/o STI)-77

Cylinder Block

MECHANICAL

20.Cylinder Block

A: REMOVAL

NOTE:

Before conducting this procedure, drain the engine

oil completely.

1) Remove  the  engine  from  the  vehicle.  <Ref.  to

ME(w/o STI)-29, REMOVAL, Engine Assembly.>

2) Remove the rear side belt. <Ref. to ME(w/o STI)-

38, REAR SIDE BELT, REMOVAL, V-belt.>

3) Remove  the  intake  manifold.  <Ref.  to  FU(w/o

STI)-18, REMOVAL, Intake Manifold.>

4) Remove the crank pulley. <Ref. to ME(w/o STI)-

45, REMOVAL, Crank Pulley.>

5) Remove the timing belt cover. <Ref. to ME(w/o

STI)-47, REMOVAL, Timing Belt Cover.>

6) Remove the timing belt. <Ref. to ME(w/o STI)-

48, REMOVAL, Timing Belt.>

7) Remove  the  cam  sprocket.  <Ref.  to  ME(w/o

STI)-57, REMOVAL, Cam Sprocket.>

8) Remove  the  crank  sprocket.  <Ref.  to  ME(w/o

STI)-58, REMOVAL, Crank Sprocket.>

9) Remove the generator and A/C compressor with

their brackets.

10) Remove the camshaft. <Ref. to ME(w/o STI)-

59, REMOVAL, Camshaft.>

11) Remove  the  cylinder  head.  <Ref.  to  ME(w/o

STI)-68, REMOVAL, Cylinder Head.>

12) Remove the clutch disc and cover. <Ref. to CL-

11, REMOVAL, Clutch Disc and Cover.>

13) Remove the flywheel. <Ref. to CL-14, REMOV-

AL, Flywheel.>

14) Remove the oil separator cover.

15) Remove the water by-pass pipe for heater.

16) Remove the oil filter. <Ref. to LU(STI)-31, RE-

MOVAL, Engine Oil Filter.>

17) Remove  the  water  pump.  <Ref.  to  CO(w/o

STI)-15, REMOVAL, Water Pump.>

18) Remove the bolts which secure oil pump to cyl-

inder block.
NOTE:

When  disassembling  and  checking  the  oil  pump,

loosen the relief valve plug before removing the oil

pump.

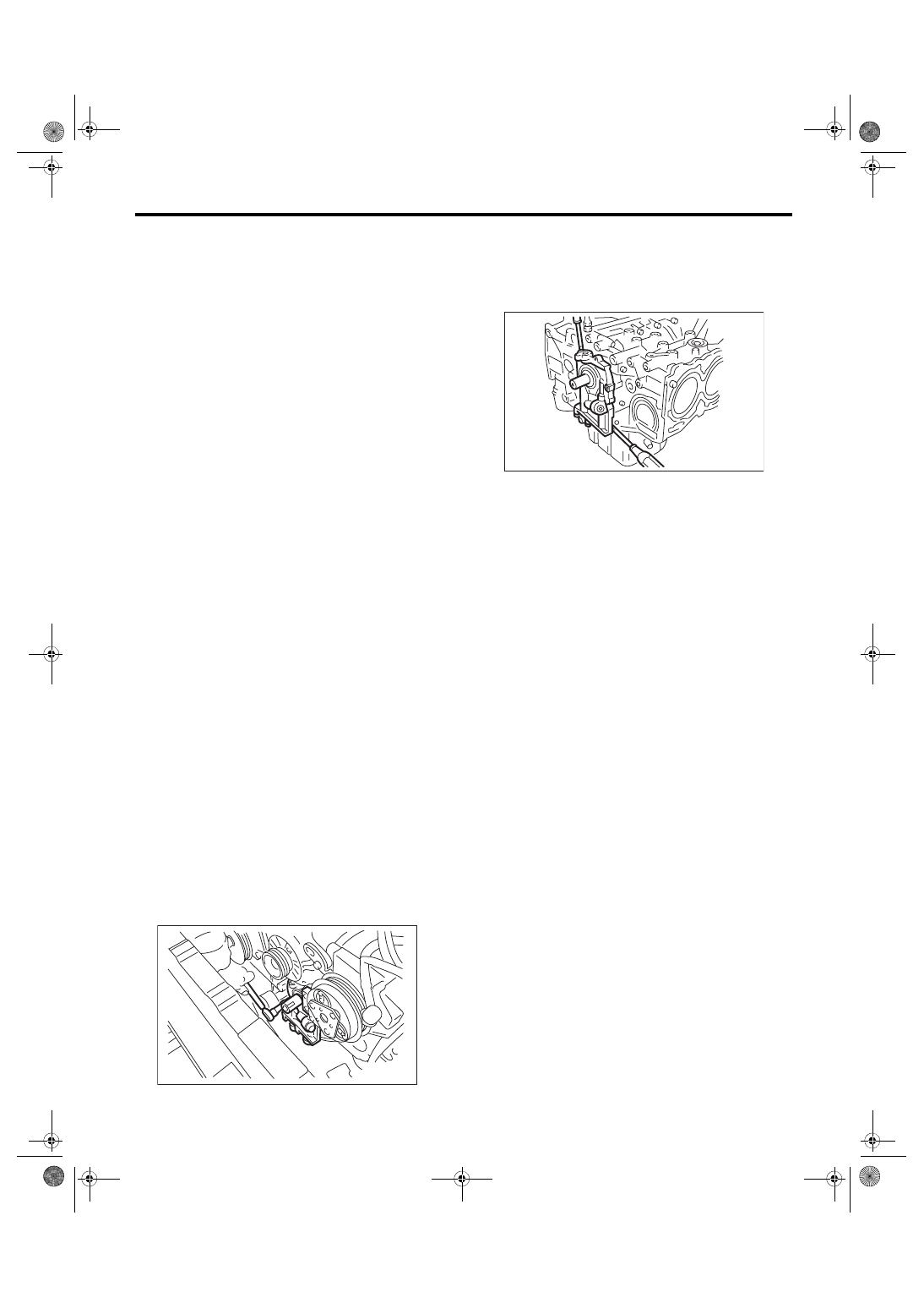

19) Remove the oil pump from cylinder block using

a flat tip screwdriver.
CAUTION:

Be careful not to scratch the mating surface of

the cylinder block and oil pump.

20) Remove the front oil seal from the oil pump.

21) Remove the oil pan.

(1) Set the part so that the cylinder block LH is

on the upper side.

(2) Remove  the  bolts  which  secure  oil  pan  to

cylinder block.

(3) Insert an oil pan cutter blade between cylin-

der block-to-oil pan clearance and remove the

oil pan.

CAUTION:

Do  not  use  a  screwdriver  or  similar  tools  in

place of oil pan cutter.

22) Remove the oil strainer.

23) Remove the baffle plate.

LU-00015

ME-00138

ME(w/o STI)-78

Cylinder Block

MECHANICAL

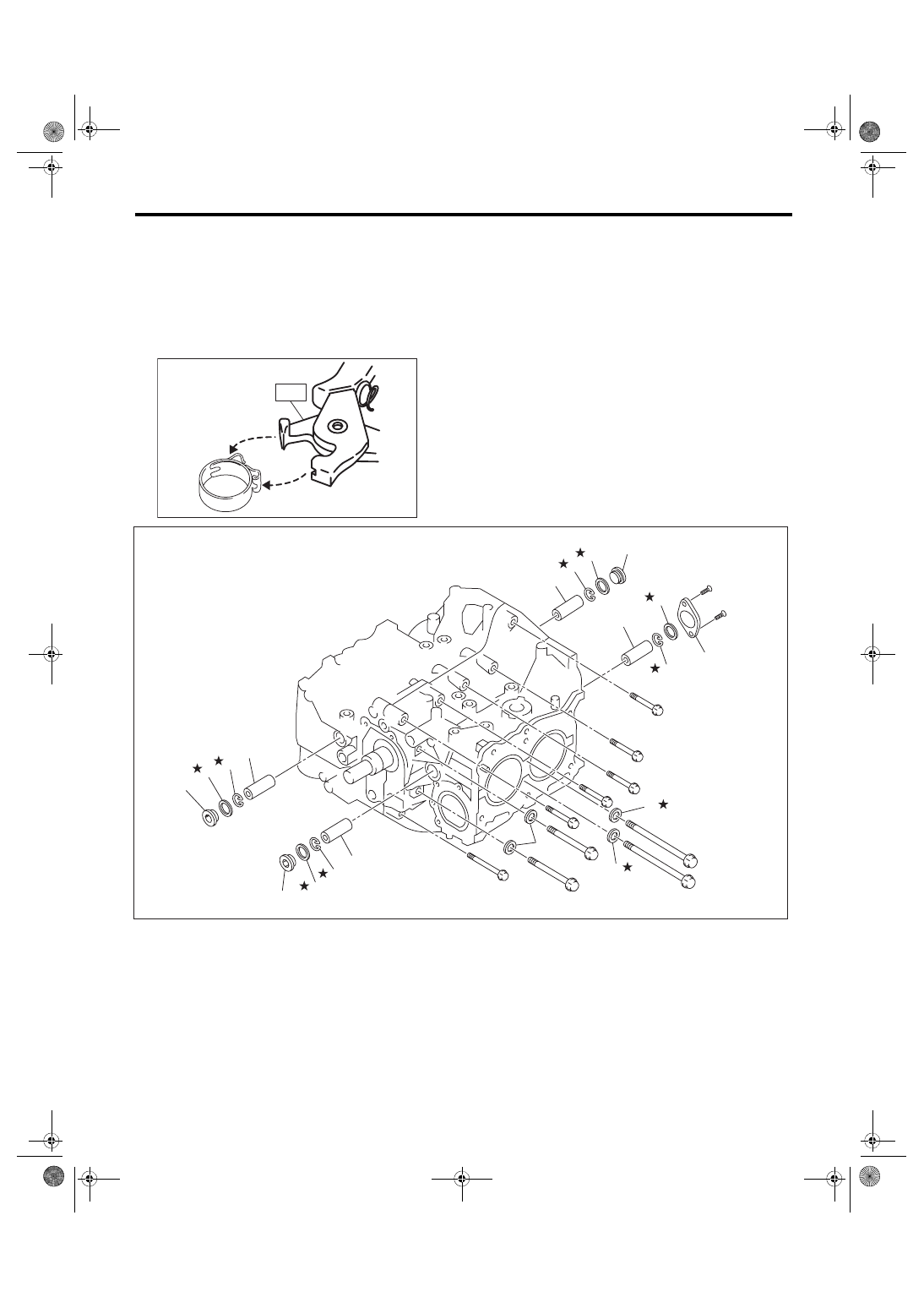

24) Remove the water tank pipe assembly from the

cylinder block RH.
NOTE:

Pinch the clamp of the water tank pipe assembly by

fitting the cut out in the ST with the protrusion on

the clamp as shown in the figure, and unlock the

clamp.

ST 18353AA000 CLAMP PLIERS

ME-04374

ST

(1)

Service hole plug

(4)

Piston pin

(7)

Seal washer

(2)

Gasket

(5)

Service hole cover

(8)

Washer

(3)

Snap ring

(6)

O-ring





ME-04723

(3)

(4)

(2)

(1)

(3)

(4)

(5)

(6)

(2)

(3)

(2)

(1)

(3)

(4)

(4)

(8)

(7)

(1)

(7)

ME(w/o STI)-79

Cylinder Block

MECHANICAL

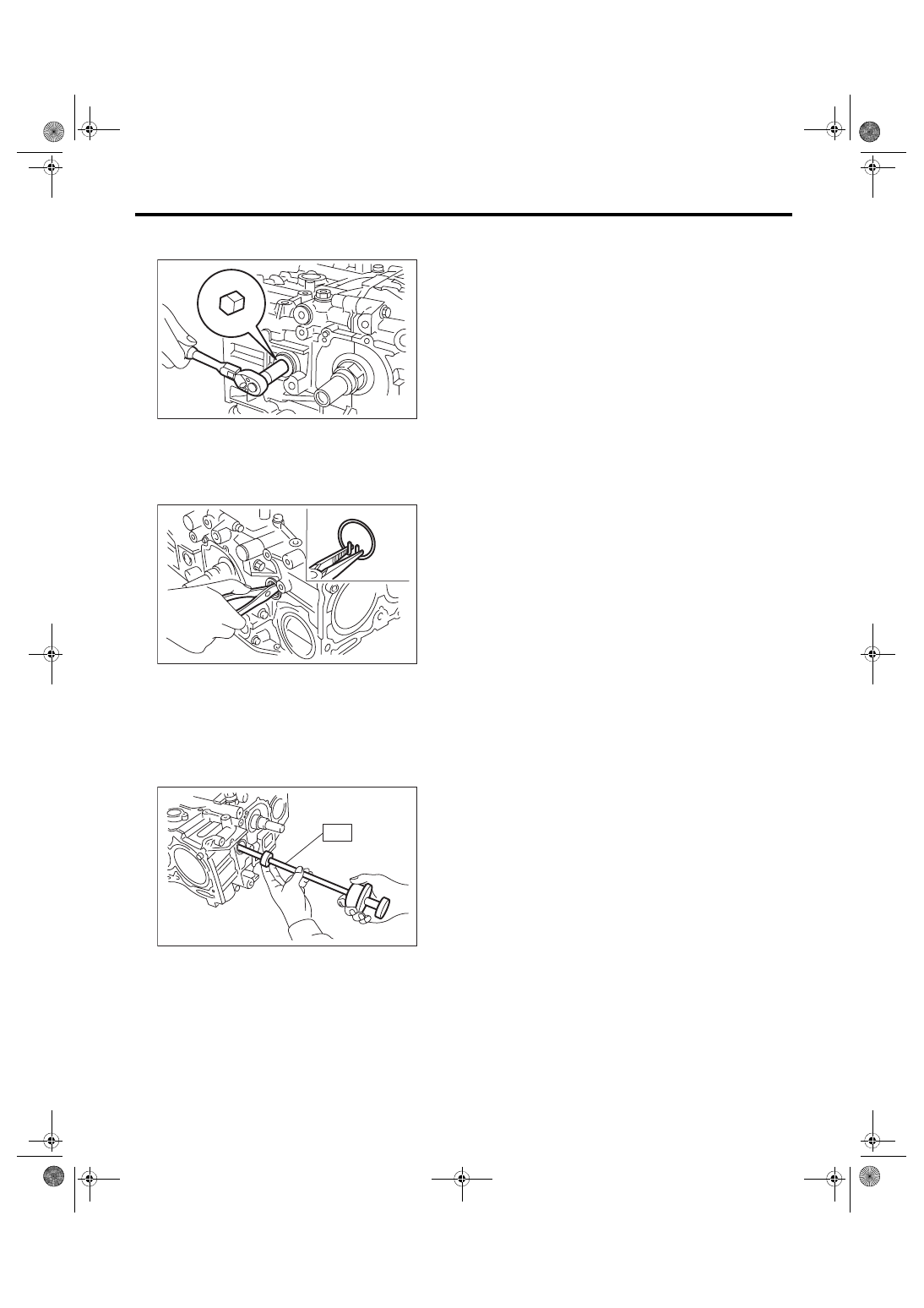

25) Remove the service hole plugs using a hexa-

gon wrench [14 mm].

26) Remove the service hole cover.

27) Rotate the crankshaft to bring #1 and #2 pis-

tons to bottom dead center position, then remove

the piston snap ring through service hole of #1 and

#2 cylinders.

28) Draw out the piston pin from #1 and #2 pistons

using ST.

ST 499097700

PISTON PIN REMOVER

ASSY

NOTE:

Be careful not to confuse the original combination

of piston, piston pin and cylinder.

29) Similarly draw out the piston pins from #3 and

#4 pistons.

30) Remove the cylinder block connecting bolt on

the RH side.

31) Loosen  the  cylinder  block  connecting  bolt  on

the LH side by 2 to 3 turns.

32) Set the part so that the cylinder block LH is on

the upper side, and remove the cylinder block con-

necting bolt.

ME-00140

ME-00141

ME-03325

ST

ME(w/o STI)-80

Cylinder Block

MECHANICAL

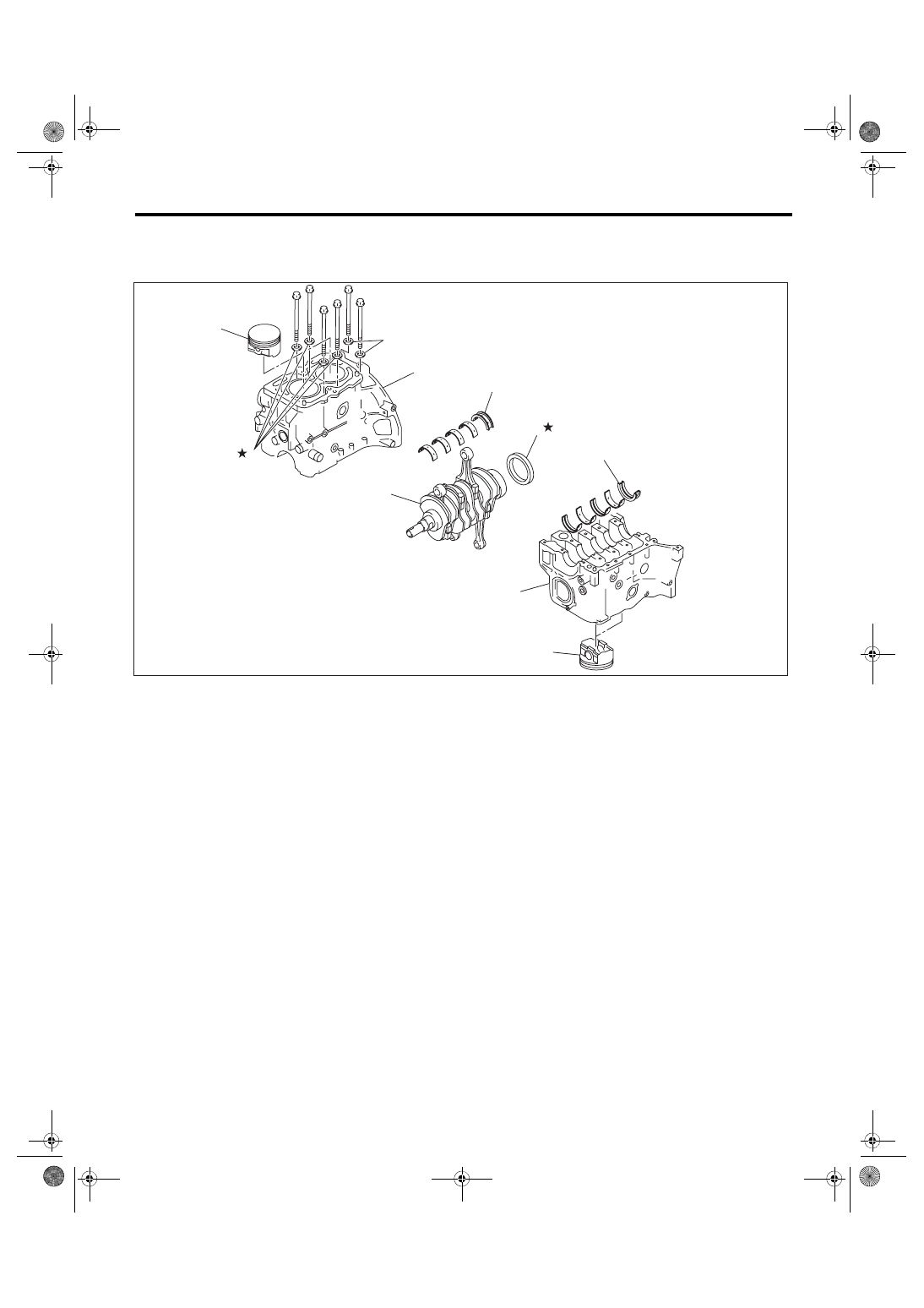

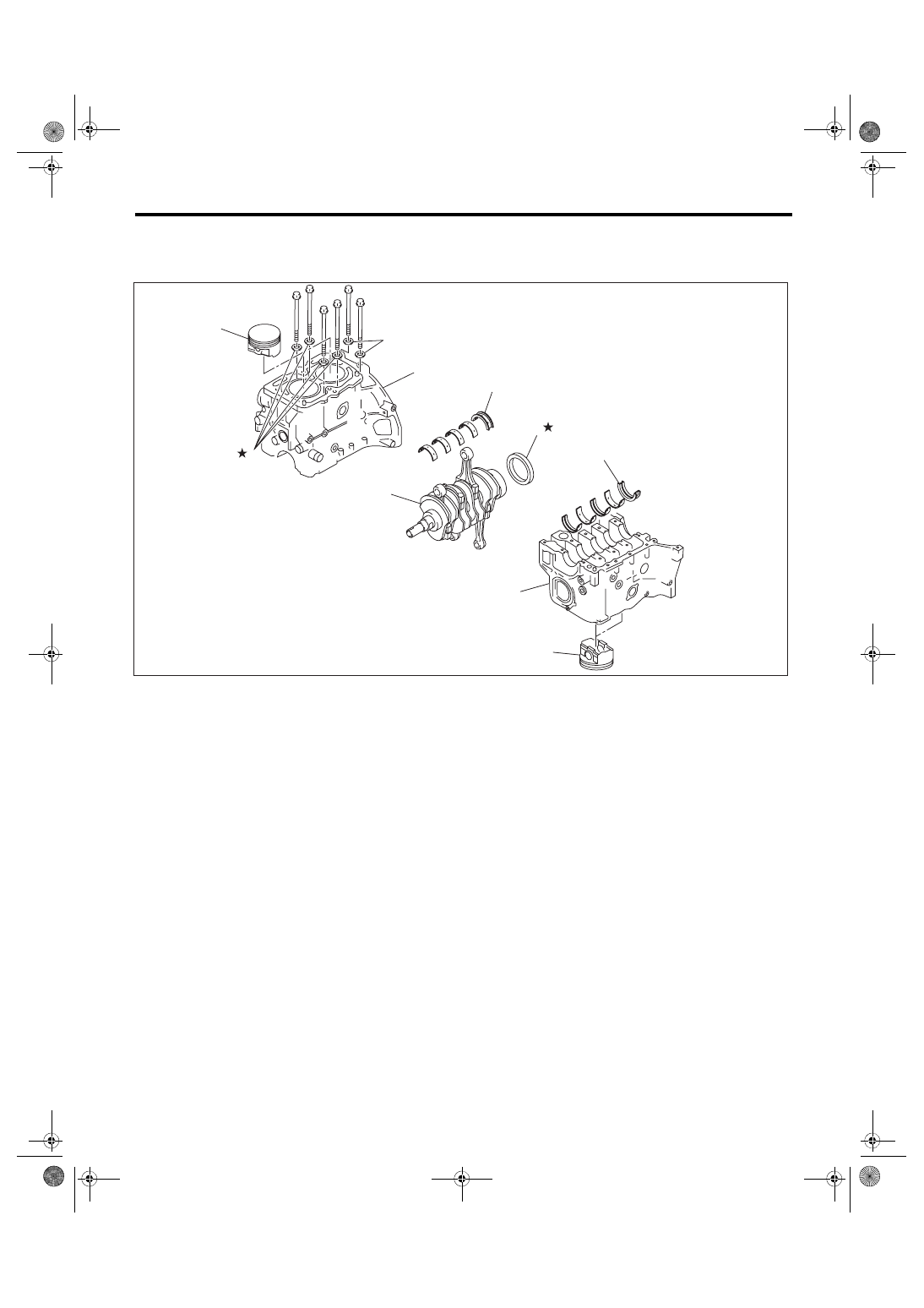

33) Separate the cylinder block LH and RH.
NOTE:

When separating the cylinder block, do not allow the connecting rod to fall or damage the cylinder block.

34) Remove the rear oil seal.

35) Remove the crankshaft together with connect-

ing rod.

36) Remove the crankshaft bearings from cylinder

block using a hammer handle.
NOTE:

• Press the crankshaft bearing at the end opposite

to locking lip to remove.

• Be careful not to confuse the crankshaft bearing

combination.

37) Remove each piston from the cylinder block us-

ing a wooden bar or hammer handle.
NOTE:

Be careful not to confuse the original combination

of piston and cylinder.

(1)

Cylinder block

(4)

Crankshaft bearing

(6)

Seal washer

(2)

Rear oil seal

(5)

Piston

(7)

Washer

(3)

Crankshaft









ME-04724

(2)

(3)

(4)

(4)

(5)

(6)

(5)

(1)

(1)

(7)
