ME(w/o STI)-61

Camshaft

MECHANICAL

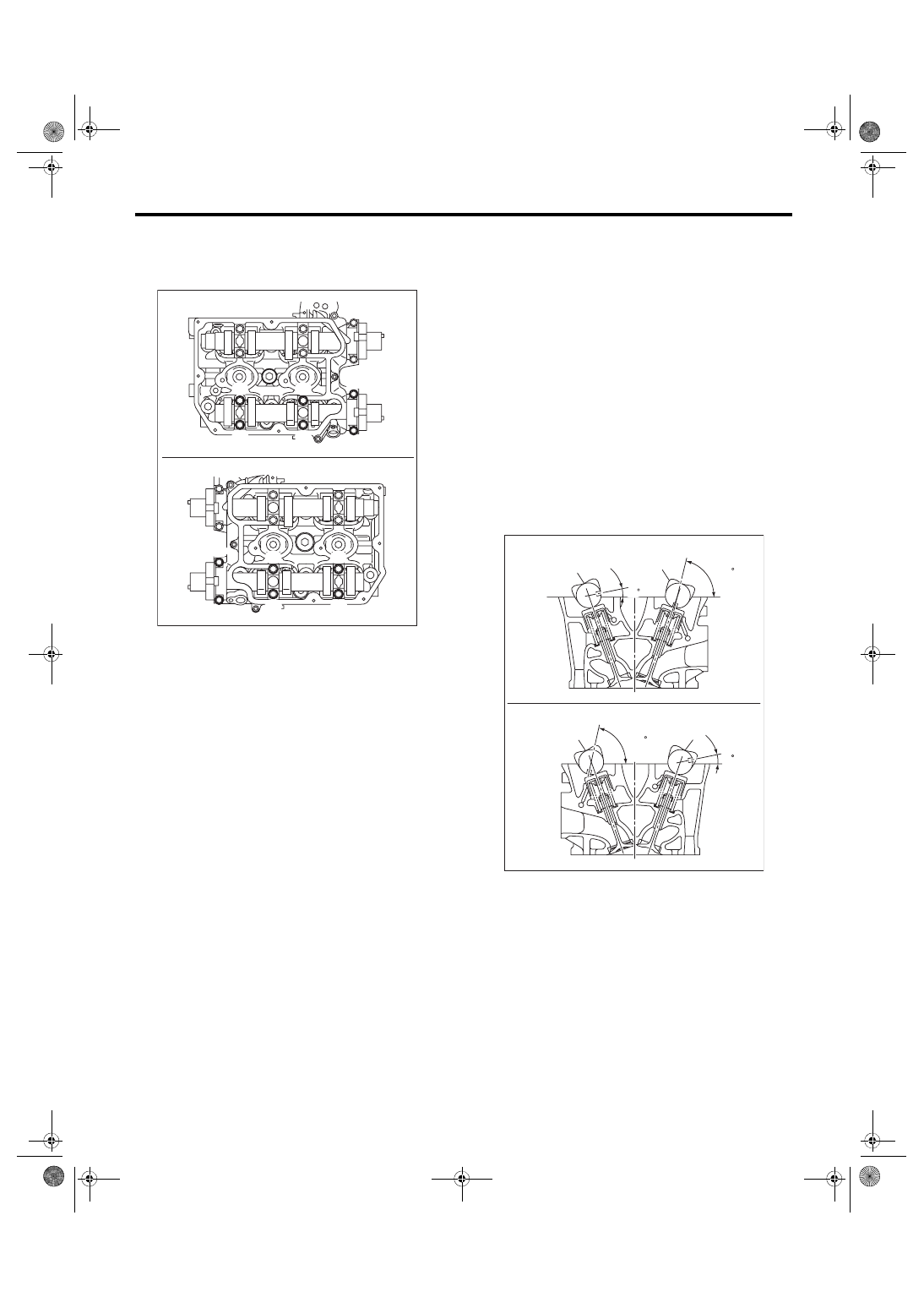

17) Loosen the lower side of the front camshaft cap

and the exhaust camshaft cap bolts equally, a little

at a time in alphabetical sequence shown in the fig-

ure.

18) Remove the front camshaft cap.

19) Remove the intake camshaft caps and intake

camshaft.

20) Remove  the  exhaust  camshaft  caps  and  ex-

haust camshaft.
NOTE:

Arrange camshaft caps in order so that they can be

installed in their original positions.

21) Remove the oil seal.
CAUTION:

Do not scratch the journal surface when remov-

ing the oil seal.

B: INSTALLATION

1) Install the camshaft.

Apply engine oil to the cylinder head at camshaft

bearing  installation  location  before  installing  the

camshaft. Install the camshaft so that each valve is

close to or in contact with base circle of the cam

lobe.
NOTE:

• Set the camshaft to the position shown in the fig-

ure.

• When set at the position shown in the figure, it is

not necessary to rotate the camshaft RH when in-

stalling the timing belt, but it is necessary to rotate

the camshaft LH slightly.
Intake camshaft LH:

Rotate 80° clockwise.

Exhaust camshaft LH:

Rotate 45° counterclockwise.

ME-05979

(A)

(B)

(E)

(F)

(D)

(C)

(A)

(E)

(F)

(B)

(D)

(C)

(A) Cylinder head RH
(B) Cylinder head LH

(a) Intake camshaft
(b) Exhaust camshaft

ME-05038

(B)

(A)

(a)

(b)

11

77.5

(b)

(a)

77.5

11

ME(w/o STI)-62

Camshaft

MECHANICAL

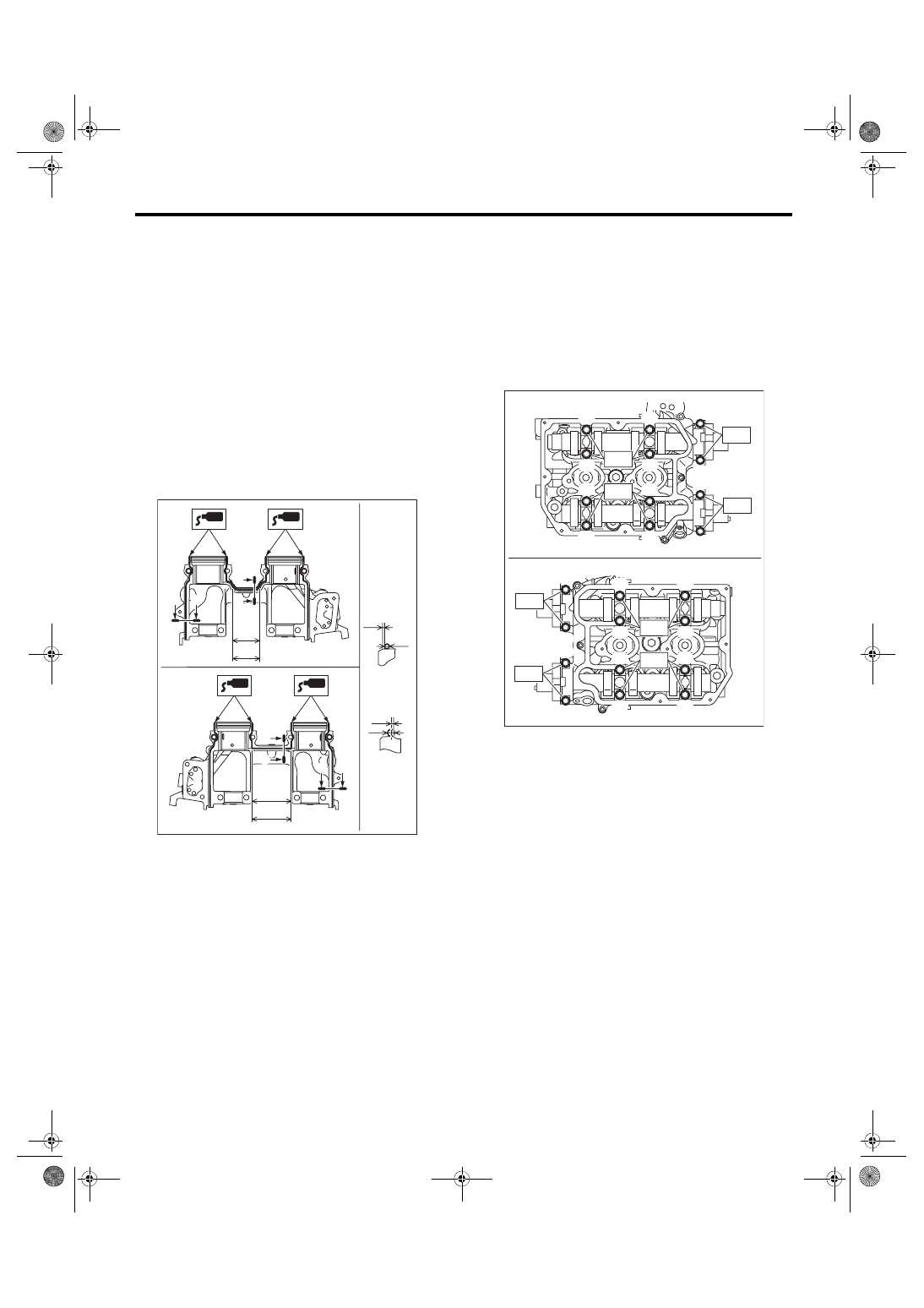

2) Install the camshaft cap.

(1) Apply  small  amount  of  liquid  gasket  to  the

mating surface of cap.

NOTE:

• Install within 5 min. after applying liquid gasket.

• Do not apply liquid gasket excessively. Applying

excessively may cause excess gasket to come out

and flow toward oil seal, resulting in oil leak.
Liquid gasket:

THREE BOND 1217G (Part No. K0877Y0100)

or equivalent

Liquid gasket applying diameter:

Mating surfaces other than ranges A and B

2

±

0.5 mm (0.0787

±

0.0197 in)

Mating surfaces of ranges A and B

3

±

1 mm (0.1181

±

0.0394 in)

(2) Apply  a  thin  coat  of  engine  oil  to  the  cap

journal surface, and install the camshaft cap to

the camshaft.

(3) Gradually  tighten  the  camshaft  cap  in  at

least two steps, in alphabetical order shown in

the  figure,  and  then  tighten  to  the  specified

torque.

Tightening torque:

T1: 9.75 N·m (1.0 kgf-m, 7.2 ft-lb)

T2: 20 N·m (2.0 kgf-m, 14.8 ft-lb)

(4) After  tightening  the  camshaft  cap,  ensure

the camshaft rotates only slightly while holding

it at base circle.

(A) Range A
(B) Range B

(C) Liquid gasket applying position of mating sur-

faces of ranges other than A and B

(D) Liquid gasket applying position of mating sur-

faces of ranges A and B

(E) 44.8 mm (1.7638 in)

(F) 65 mm (2.5591 in)

(G) φ2±0.5 mm (0.0787±0.0197 in)

(H) 0.5±0.5 mm (0.0197±0.0197 in)

(I) φ3±1 mm (0.1181±0.0394 in)

(J) 1 mm (0.0394 in) or less

ME-05769

(J)

(I)

(B)

(F)

A

A

B

B

B

(A)

(E)

A

A

B

B-B

(D)

A-A

(C)

(G)

(H)

ME-05980

(G)

(E)

(C)

(A)

(K)

(L)

(J)

(I)

(B)

(D)

(H)

(F)

(G)

(E)

(C)

(A)

(K)

(L)

(J)

(I)

(B)

(D)

(H)

(F)

T1

T2

T1

T2

T2

T2

T1

T1

ME(w/o STI)-63

Camshaft

MECHANICAL

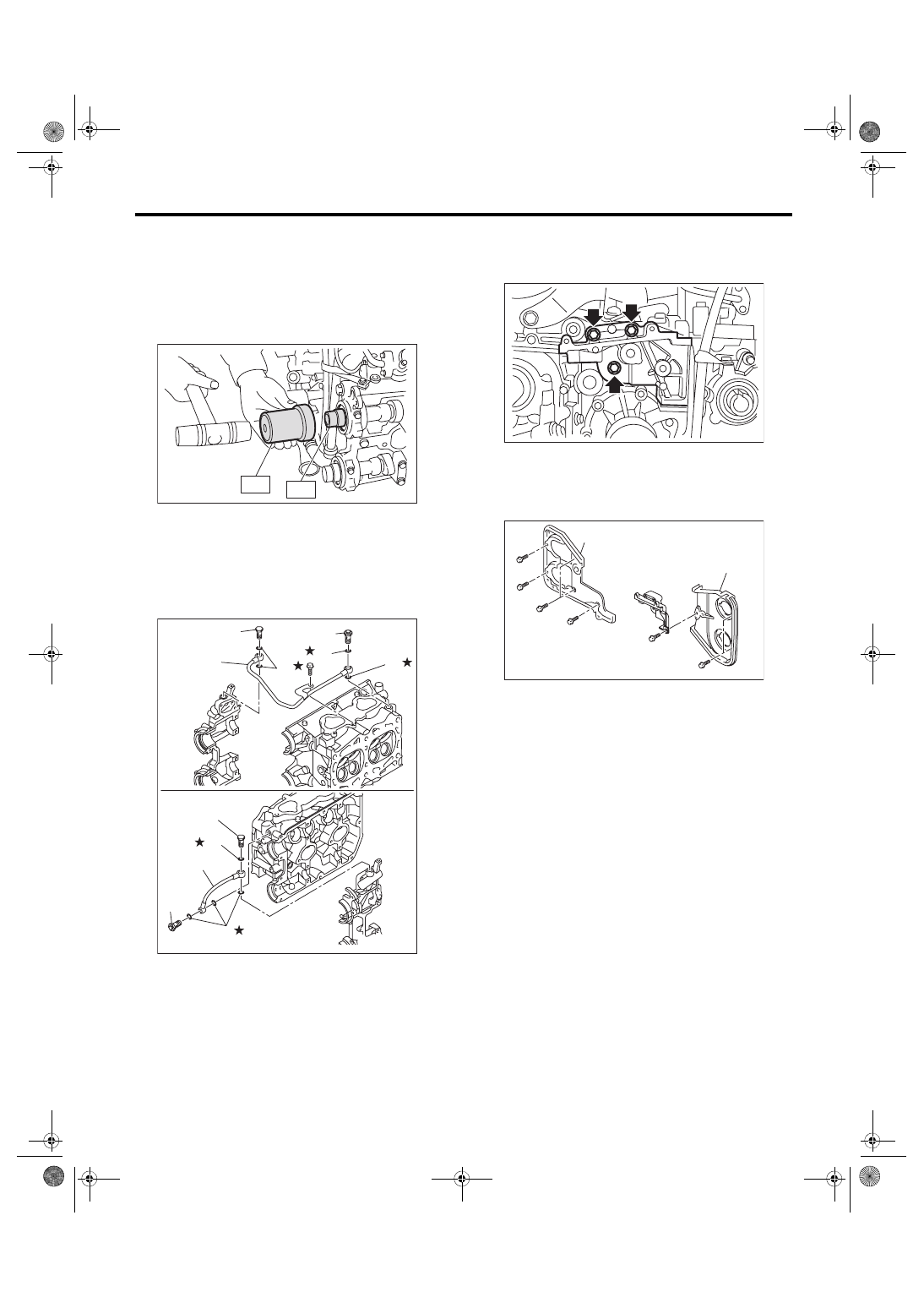

3) Apply a thin coat of engine oil to the periphery of

the camshaft oil seal and oil seal lip, and install the

oil seal on the camshaft using ST1 and ST2.
NOTE:

Use a new oil seal.

ST1 499587600

OIL SEAL INSTALLER

ST2 499597200

OIL SEAL GUIDE

4) Install the oil pipe to the front camshaft cap using

the union bolt without filter (without protrusion).
NOTE:

Use a new gasket.
Tightening torque:

29 N·m (3.0 kgf-m, 21.4 ft-lb)

5) Install the tensioner bracket.
Tightening torque:

24.5 N·m (2.5 kgf-m, 18.1 ft-lb)

6) Install the timing belt cover No. 2 RH (A) and tim-

ing belt cover No. 2 LH (B).
Tightening torque:

5 N·m (0.5 kgf-m, 3.7 ft-lb)

7) Install the cam sprocket. <Ref. to ME(w/o STI)-

57, INSTALLATION, Cam Sprocket.>

8) Install the timing belt. <Ref. to ME(w/o STI)-50,

INSTALLATION, Timing Belt.>

9) Adjust  the  valve  clearance.  <Ref.  to  ME(w/o

STI)-28, ADJUSTMENT, Valve Clearance.>

(A) Union bolt with filter (with protrusion)
(B) Union bolt without filter (without protrusion)

(C) Oil pipe RH
(D) Oil pipe LH

(E) Gasket

ME-05002

ST1

ST2

ME-05033

(A)

(B)

(D)

(A)

(B)

(C)

(E)

(E)

(E)

(E)

(E)

ME-04984

ME-04836

(B)

(A)

ME(w/o STI)-64

Camshaft

MECHANICAL

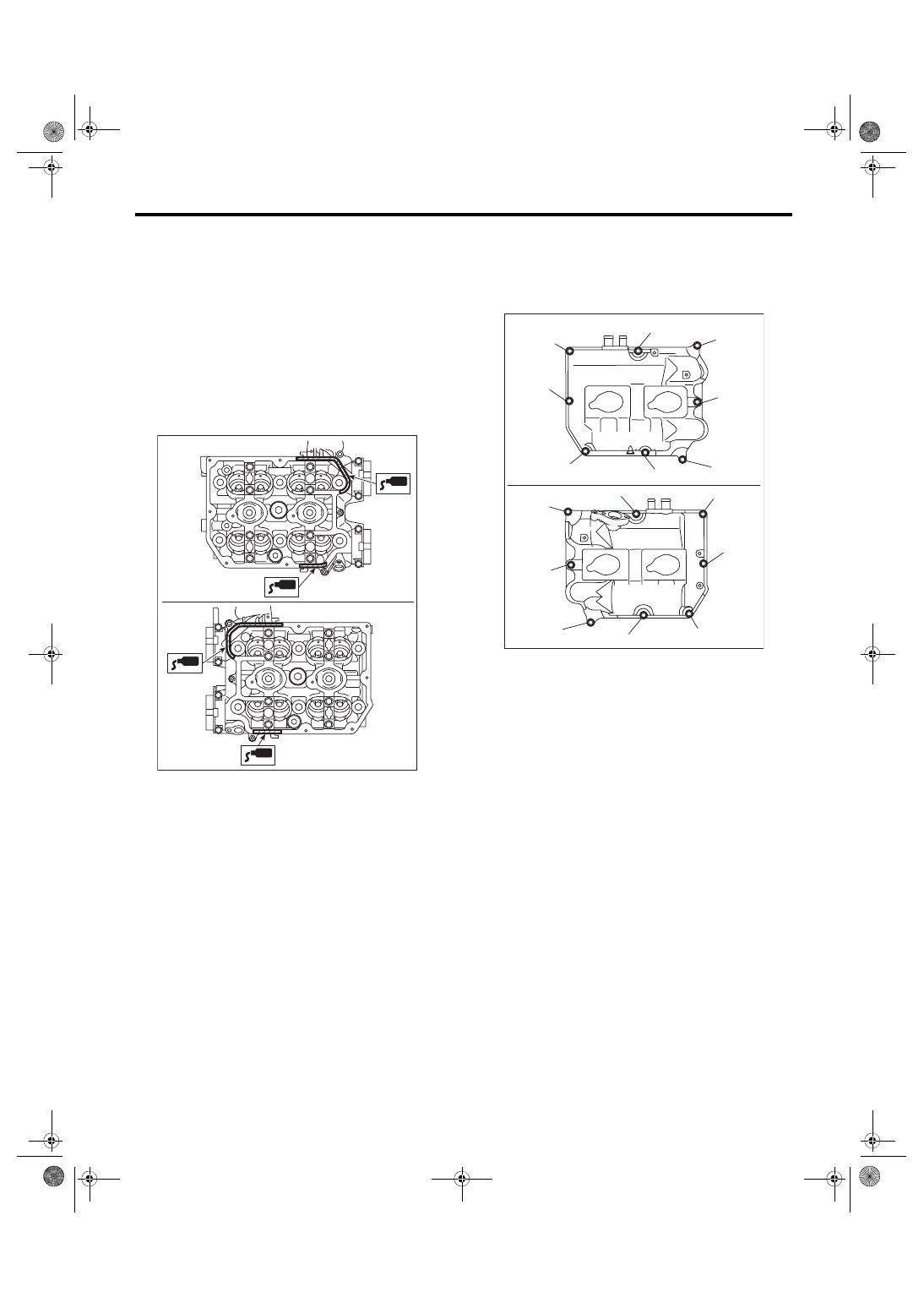

10) Install the rocker cover.

(1) Install the rocker cover gasket to the rocker

cover. (outer section and ignition coil section)

NOTE:

Use a new rocker cover gasket.

(2) Apply liquid gasket to the specified point of

the cylinder head.

NOTE:

Install within 5 min. after applying liquid gasket.
Liquid gasket:

THREE BOND 1217G (Part No. K0877Y0100)

or equivalent

(3) Install the rocker cover onto cylinder heads.

Ensure the gasket is properly positioned during

installation.

(4) Temporarily tighten the rocker cover bolts in

alphabetical order shown in the figure, and then

tighten to specified torque in alphabetical order.

Tightening torque:

6.4 N·m (0.7 kgf-m, 4.7 ft-lb)

ME-05981

ME-05982

(E)

(F)

(H)

(G)

(D),(L)

(A),(I)

(C),(K)

(B),(J)

(B),(J)

(H)

(F)

(C),(K)

(E)

(A),(I)

(D),(L)

(G)
