ME(w/o STI)-41

V-belt

MECHANICAL

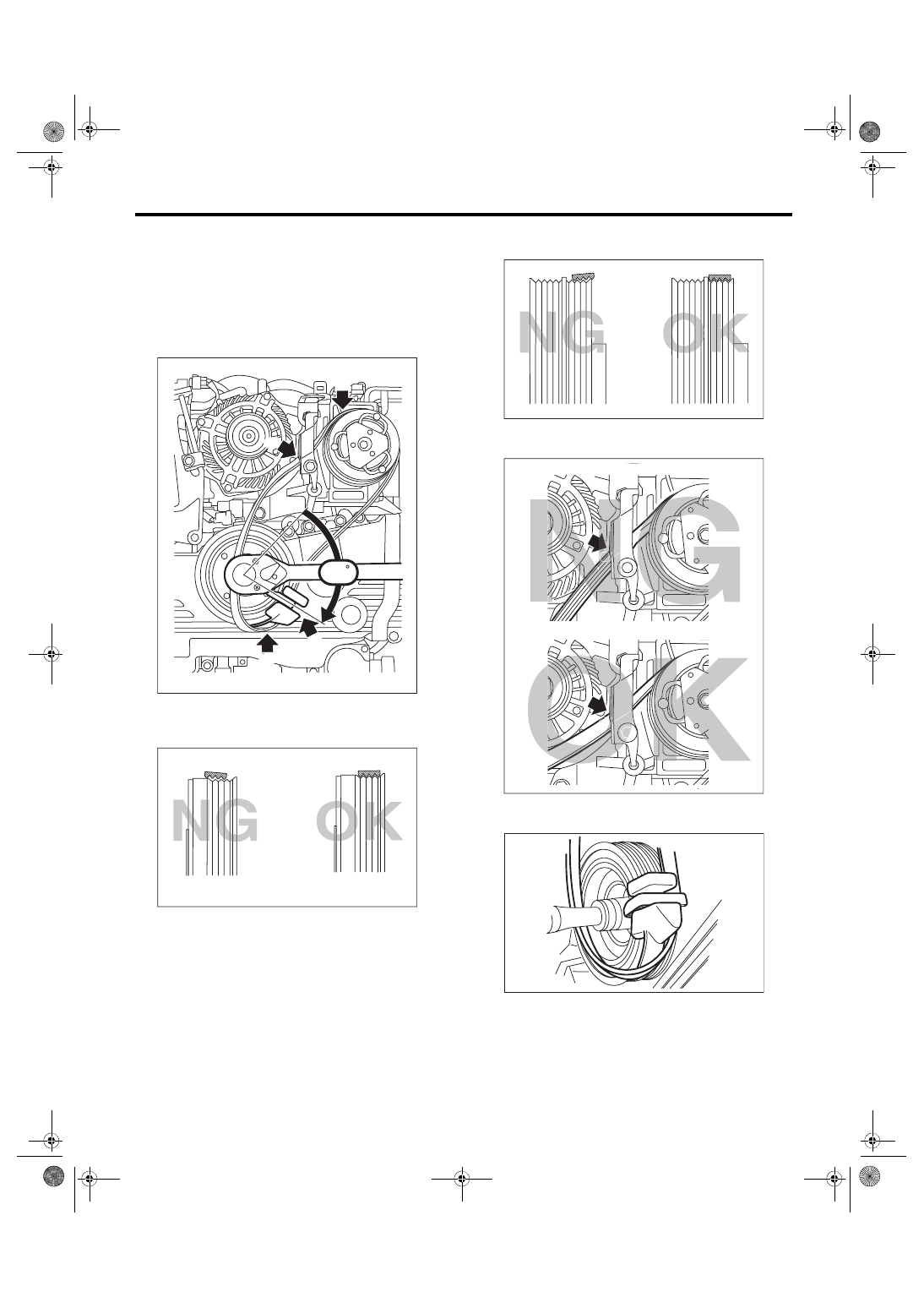

11) While  checking  the  following,  slowly  turn  the

crank  pulley  approximately  90°  clockwise  so  that

the belt guide comes to the position shown in the

figure.
CAUTION:

When  turning  the  crank  pulley,  always  make

sure that the belt guide is not off from the crank

pulley groove.

(1) The  rib  of  the  rear  side  belt  is  securely

placed  on  the  groove  of  the  A/C  compressor

pulley.

(2) The  rib  of  the  rear  side  belt  is  securely

placed on the groove of the crank pulley.

(3) The surface of the rear side belt is held by

the belt stopper.

(4) The rear side belt is securely placed on the

belt guide.

ME-04656

(4)

(2)

(3)

(1)

90

ME-04678

ME-04679

ME-04673

ME-04139

ME(w/o STI)-42

V-belt

MECHANICAL

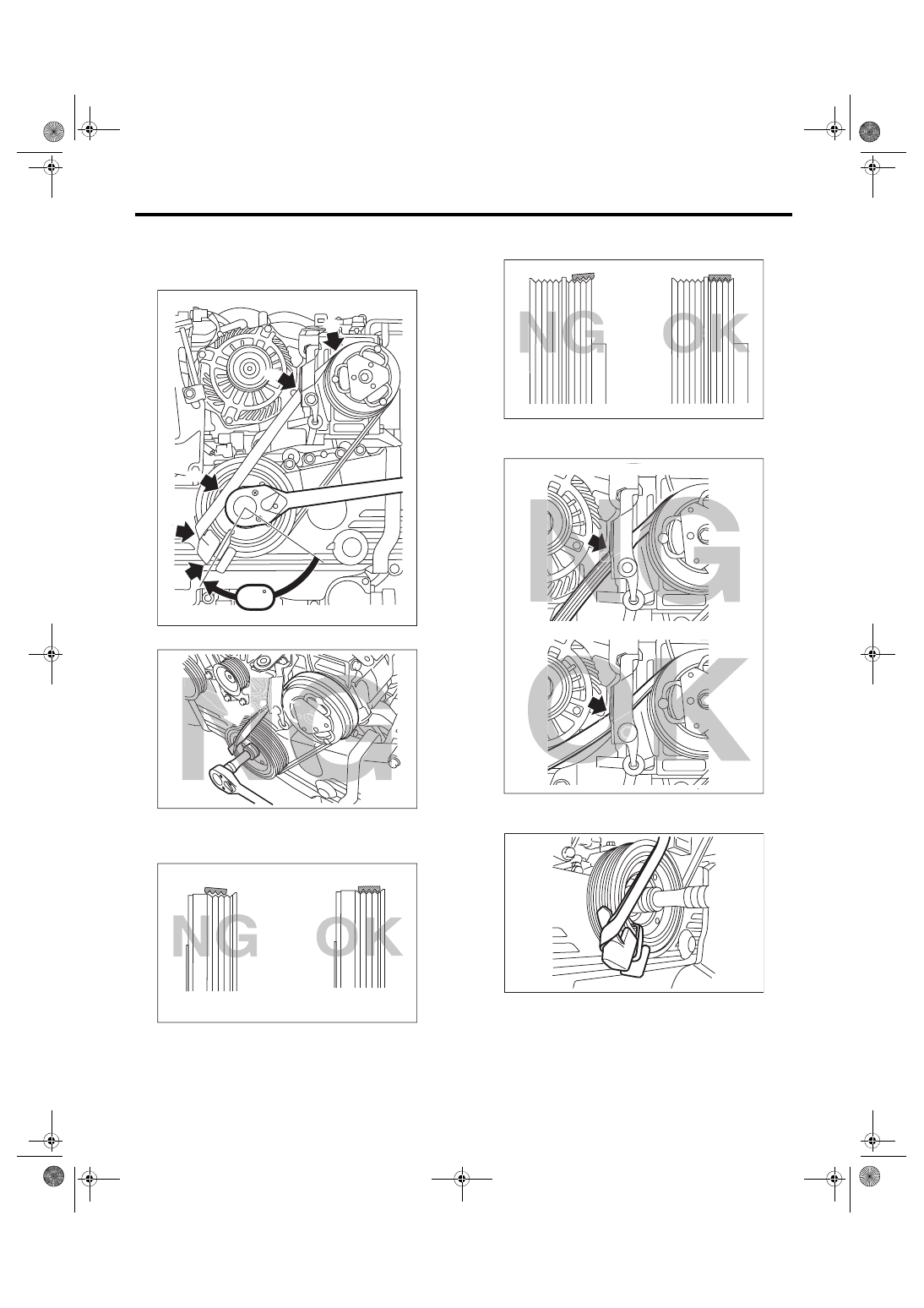

12) While  checking  the  following,  slowly  turn  the

crank  pulley  approximately  90°  clockwise  so  that

the belt guide comes to the position shown in the

figure.

(1) The rear side belt is not twisted.

(2) The  rib  of  the  rear  side  belt  is  securely

placed  on  the  groove  of  the  A/C  compressor

pulley.

(3) The  rib  of  the  rear  side  belt  is  securely

placed on the groove of the crank pulley.

(4) The surface of the rear side belt is held by

the belt stopper.

(5) The rear side belt is securely placed on the

belt guide.

ME-04657

(2)

(4)

(1)

(5)

(3)

90

ME-04674

ME-04678

ME-04679

ME-04673

ME-03530

ME(w/o STI)-43

V-belt

MECHANICAL

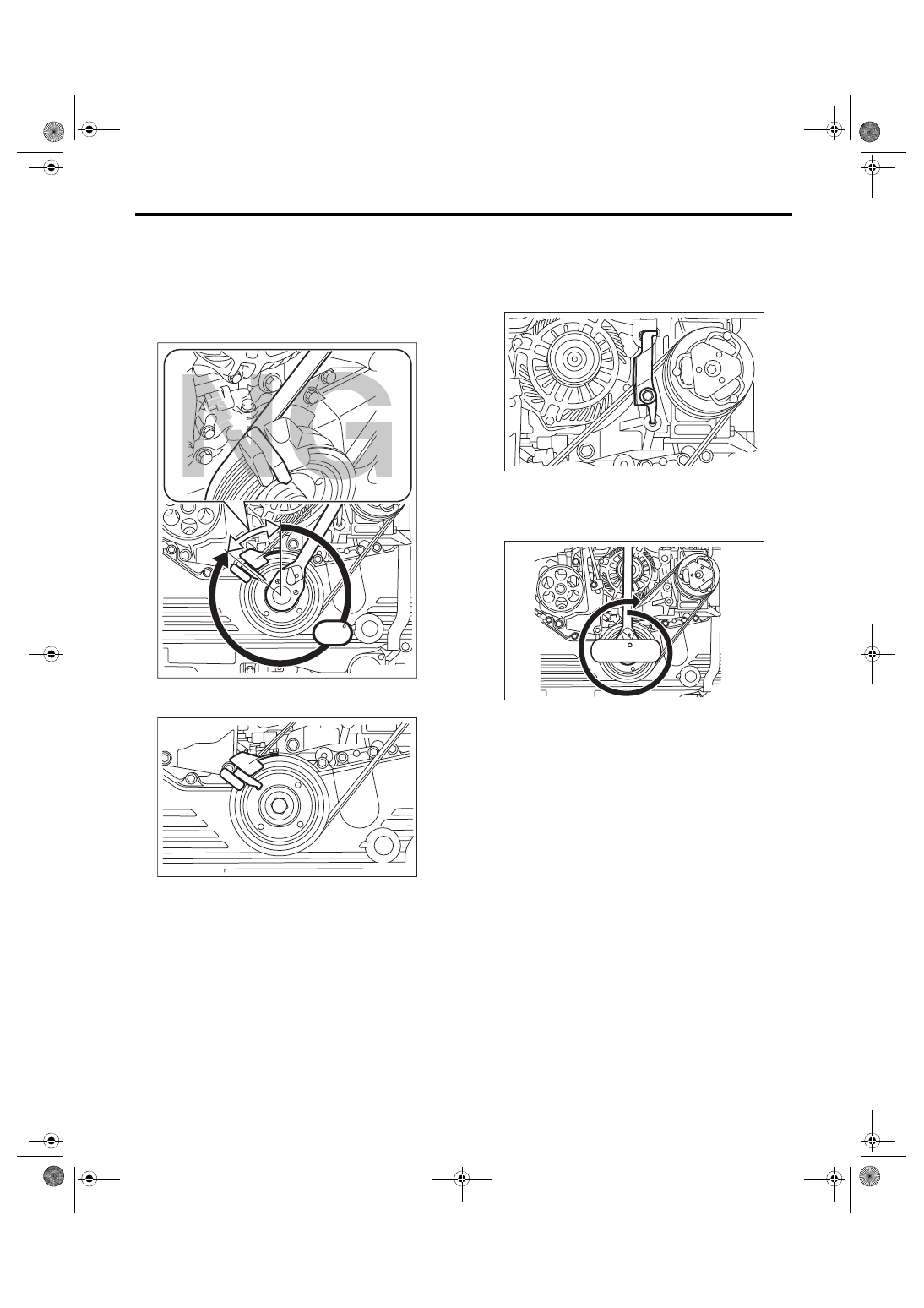

13) Slowly turn the crank pulley clockwise, and in-

stall the rear side belt.
CAUTION:

Be careful that the total of procedures 8), 11),

12) and 13) does not exceed 330°; failure to do

so may cause damage to the rear side belt and

fall of the belt guide holder.

14) Remove  the  belt  guide  and  belt  guide  holder

from the crank pulley.

15) Remove the belt stopper from the compressor

bracket.
CAUTION:

Always remove the belt stopper; failure to do so

may cause smoke, fire, or belt cutting.

16) Make sure that the belt rib is securely installed

on the groove of each pulley, then turn the crank

pulley  slowly,  twice  in  the  clockwise  direction,  to

seat the rear side belt properly.

17) Discard  the  provided  tools  (belt  stopper,  belt

guide, belt guide holder, and bolt) that are used.

18) Install the front side belt. <Ref. to ME(w/o STI)-

38, FRONT SIDE BELT, INSTALLATION, V-belt.>

330

ME-03510

ME-03526

ME-04675

ME-03511

360 x2

ME(w/o STI)-44

V-belt

MECHANICAL

C: INSPECTION

1. FRONT SIDE BELT

CAUTION:

Check and adjust the front side belt tension so

that it is within the specified range. Using the

belt  with  a  tension  out  of  the  specified  range

may result in a fault such as the following:

• If the front side belt tension is higher, unex-

pected force is generated at the power steering

oil  pump,  generator  and  crankshaft  bearing,

causing abnormal noise due to abnormal wear

of the bearing.

• If the front side belt tension is lower, the front

side belt and crank pulley slip, causing abnor-

mally high temperature on the crank pulley due

to  frictional  heat.  If  this  condition  repeatedly

occurs,  the  front  side  belt  may  abnormally

wear,  causing  abnormal  noise,  front  side  belt

damage or crank pulley damage.

1) Replace  the  front  side  belt,  if  crack,  fraying  or

wear is found.

2) Check the front side belt tension and adjust it if

necessary by changing the generator installing po-

sition.
Front  side  belt  tension  (with  belt  tension

gauge):

When installing new parts

640 — 780 N (65 — 80 kgf, 144 — 175 lbf)

At inspection

490 — 640 N (50 — 65 kgf, 110 — 144 lbf)

Front  side  belt  tension  (without  belt  tension

gauge):

When installing new parts

7 — 9 mm (0.276 — 0.354 in)

At inspection

9 — 11 mm (0.354 — 0.433 in)

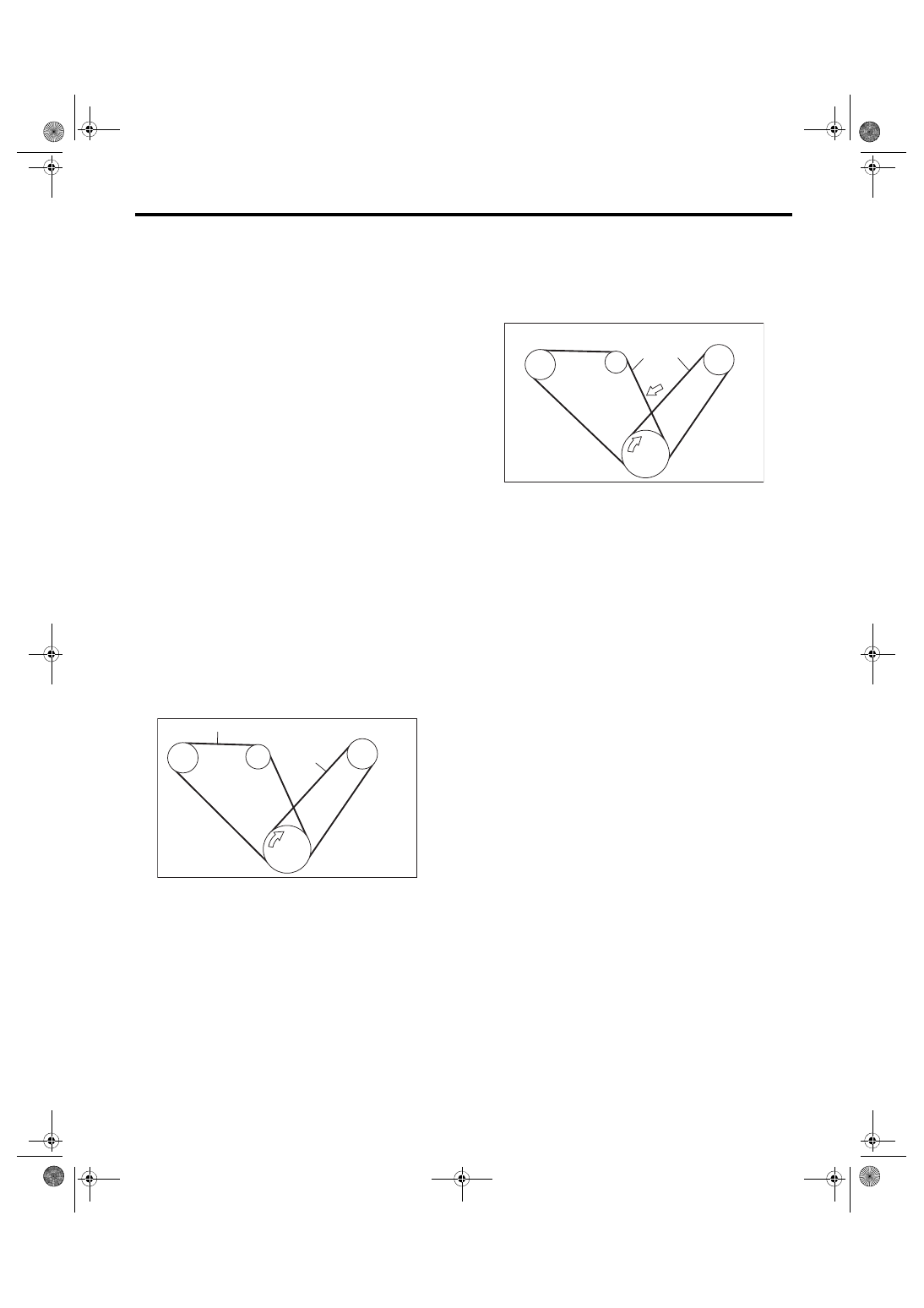

2. REAR SIDE BELT

Replace the rear side belt, if crack, fraying or wear

is found, or noise is emitted.
NOTE:

For the rear side belt, a stretch type belt is used,

and therefore, it is not necessary to check deflec-

tion nor tension.

(A) Front side belt
(B) Rear side belt

C/P Crank pulley

GEN Generator pulley

P/S Power steering oil pump pulley

A/C A/C compressor pulley

ME-03313

C/P

P/S

A/C

GEN

(A)

(B)

(A) Front side belt
(B) Rear side belt

(C) 98 N (10 kgf, 22 lbf)

C/P Crank pulley

GEN Generator pulley

P/S Power steering oil pump pulley

A/C A/C compressor pulley

ME-03314

(A)

(B)

GEN

C/P

A/C

P/S

(C)
