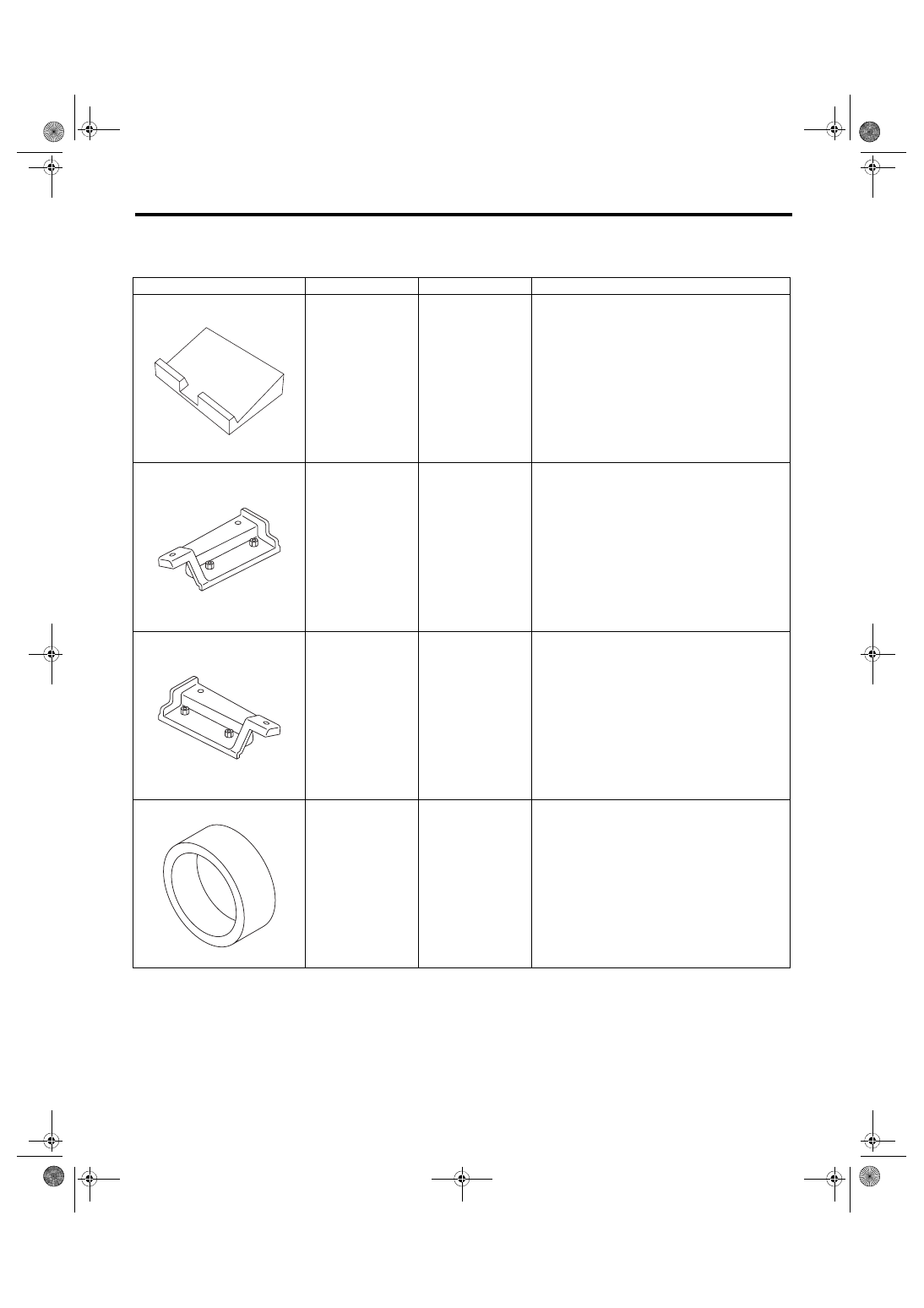

ME(w/o STI)-13

General Description

MECHANICAL

D: PREPARATION TOOL

1. SPECIAL TOOL

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

498267600

CYLINDER HEAD
TABLE

• Used for replacing valve guides.
• Used for removing and installing valve spring.

498457000

ENGINE STAND
ADAPTER RH

Used together with ENGINE STAND
(499817100).

498457100

ENGINE STAND
ADAPTER LH

Used together with ENGINE STAND
(499817100).

498747300

PISTON GUIDE

Used for installing the piston into the cylinder.

ST-498267600

ST-498457000

ST-498457100

ST-498747300

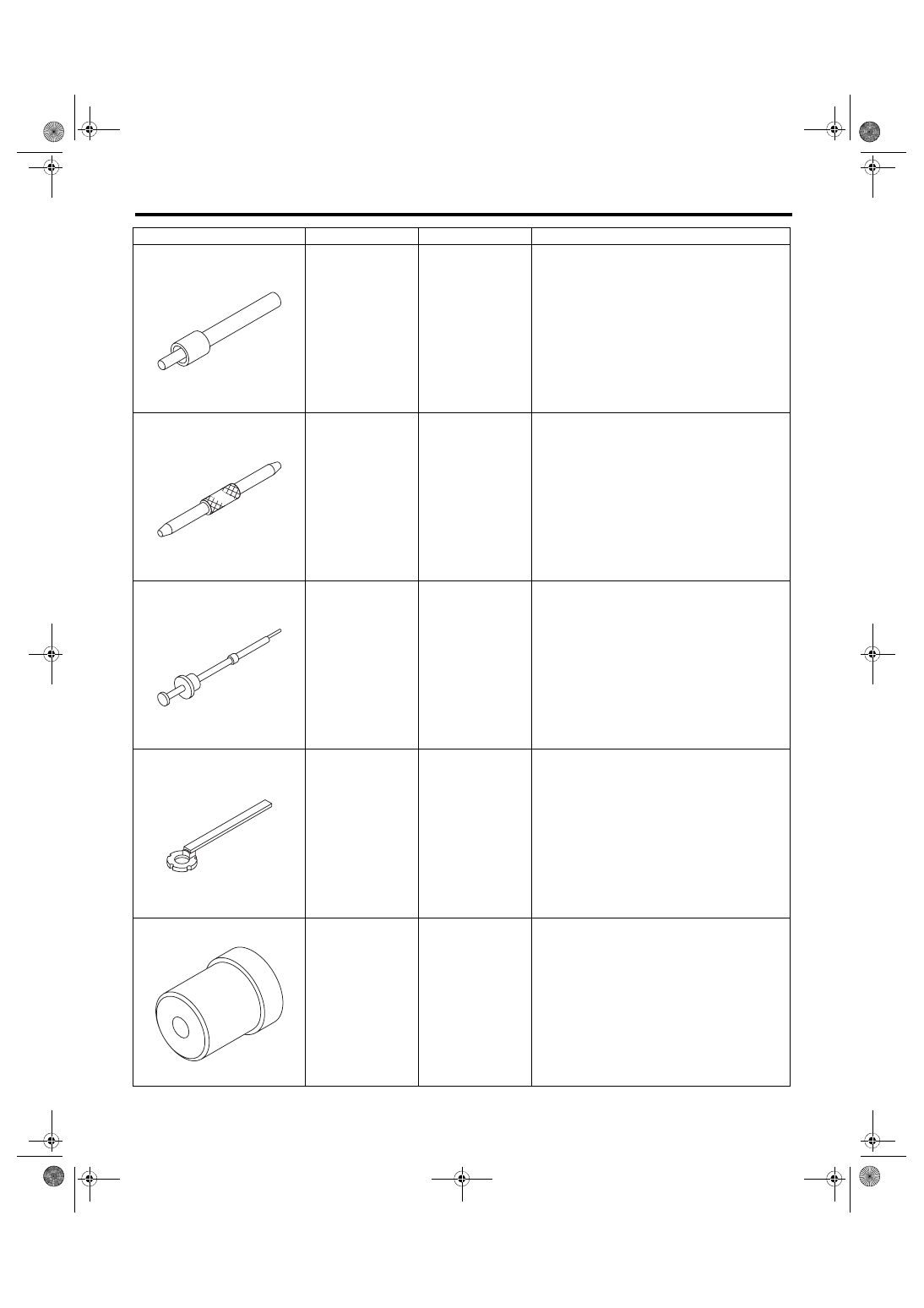

ME(w/o STI)-14

General Description

MECHANICAL

498857100

VALVE OIL SEAL
GUIDE

Used for press-fitting of intake valve guide oil
seals and exhaust valve guide oil seals.

499017100

PISTON PIN GUIDE Used for installing piston pin, piston and connect-

ing rod.

499097700

PISTON PIN
REMOVER ASSY

Used for removing piston pin.

499207400

CAM SPROCKET
WRENCH

Used for removing and installing exhaust cam
sprocket.

499587100

OIL SEAL
INSTALLER

Used for installing oil pump oil seal.

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

ST-498857100

ST-499017100

ST-499097700

ST-499207400

ST-499587100

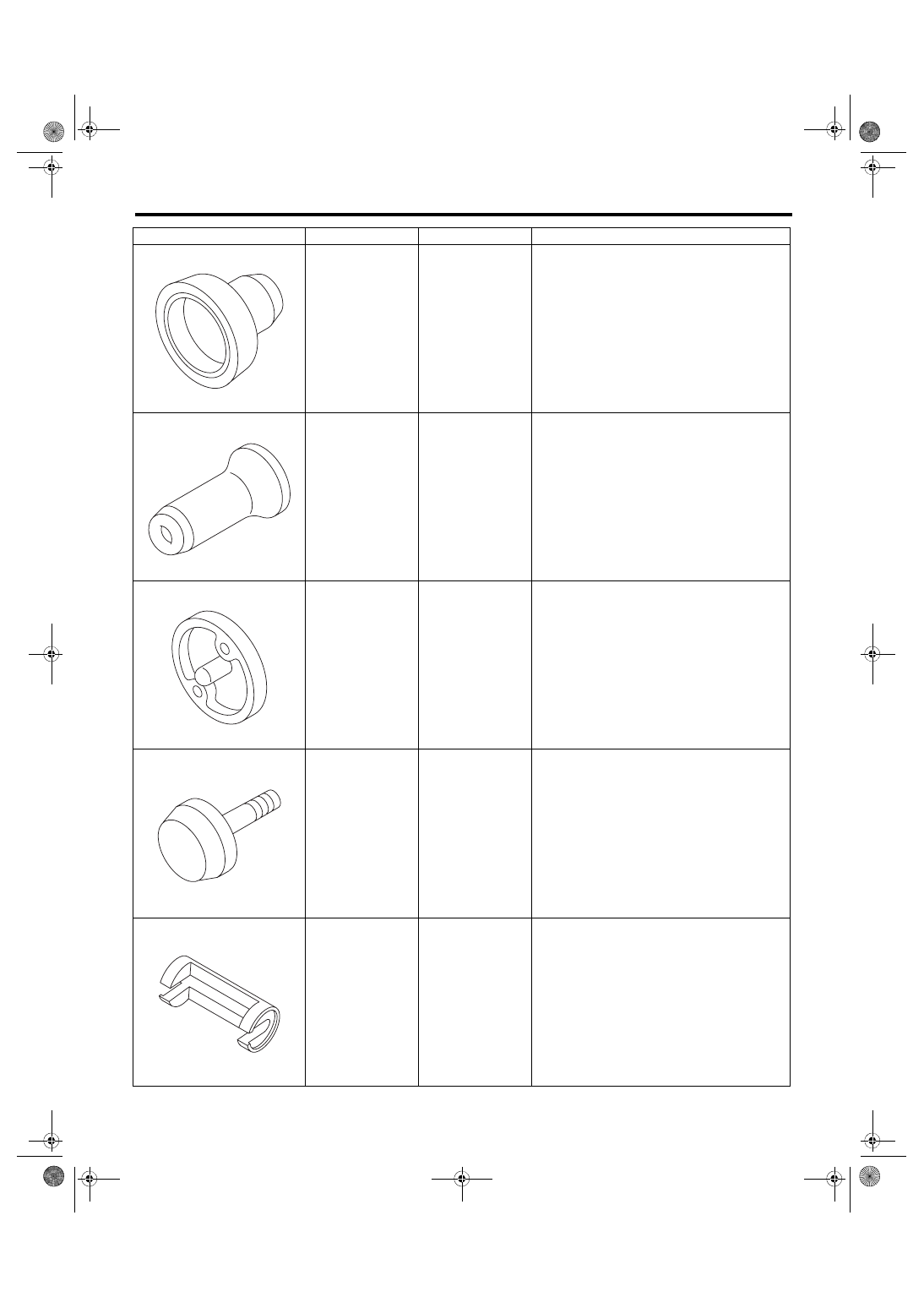

ME(w/o STI)-15

General Description

MECHANICAL

499587200

CRANKSHAFT OIL
SEAL INSTALLER

• Used for installing crankshaft oil seal.
• Used together with CRANKSHAFT OIL SEAL
GUIDE (499597100).

499587600

OIL SEAL
INSTALLER

Used for installing the camshaft oil seal.

499597100

CRANKSHAFT OIL
SEAL GUIDE

• Used for installing crankshaft oil seal.
• Used together with CRANKSHAFT OIL SEAL
INSTALLER (499587200).

499597200

OIL SEAL GUIDE

• Used for installing the camshaft oil seal.
• Used together with OIL SEAL INSTALLER
(499587600).

499718000

VALVE SPRING
REMOVER

Used for removing and installing valve spring.

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

ST-499587200

ST-499587600

ST-499597100

ST-499597200

ST-499718000

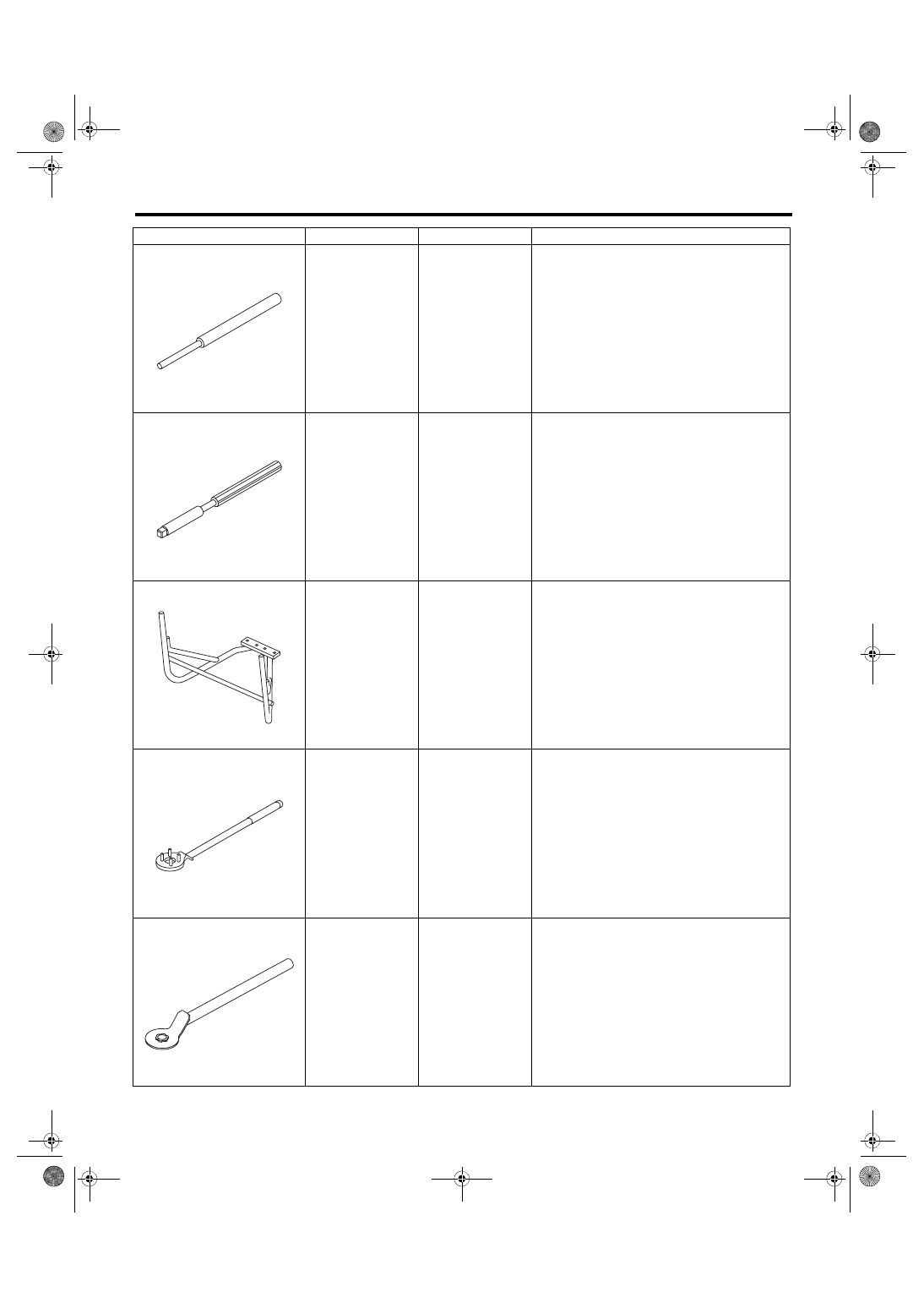

ME(w/o STI)-16

General Description

MECHANICAL

499767200

VALVE GUIDE
REMOVER

Used for removing valve guides.

499767400

VALVE GUIDE
REAMER

Used for reaming valve guides.

499817100

ENGINE STAND

• Used for disassembling and assembling
engine.
• Used together with ENGINE STAND ADAPTER
RH (498457000) & LH (498457100).

499977100

CRANK PULLEY
WRENCH

Used for removing and installing the crank pulley.

499977500

CAM SPROCKET
WRENCH

Used for removing and installing intake cam
sprocket.

ILLUSTRATION

TOOL NUMBER

DESCRIPTION

REMARKS

ST-499767200

ST-499767400

ST-499817100

ST-499977100

ST-499977500
