EC(w/o STI)-5

Front Catalytic Converter

EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES)

2. Front Catalytic Converter

A: REMOVAL

The front catalytic converter is integrated into the

center  exhaust  pipe  (front).  Refer  to  “Center  Ex-

haust  Pipe”  for  removal  procedures.  <Ref.  to

EX(STI)-8, REMOVAL, Center Exhaust Pipe.>

B: INSTALLATION

The front catalytic converter is integrated into the

center  exhaust  pipe  (front).  Refer  to  “Center  Ex-

haust  Pipe”  for  installation  procedures.  <Ref.  to

EX(STI)-9,  INSTALLATION,  Center  Exhaust

Pipe.>

C: INSPECTION

1) Check the connections and welded parts for ex-

haust leaks.

2) Make sure there are no holes or rusting.

EC(w/o STI)-6

Rear Catalytic Converter

EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES)

3. Rear Catalytic Converter

A: REMOVAL

The  rear  catalytic  converter  is  integrated  into  the

center  exhaust  pipe  (rear).  Refer  to  “Center  Ex-

haust  Pipe”  for  removal  procedures.  <Ref.  to

EX(STI)-8, REMOVAL, Center Exhaust Pipe.>

B: INSTALLATION

The  rear  catalytic  converter  is  integrated  into  the

center  exhaust  pipe  (rear).  Refer  to  “Center  Ex-

haust  Pipe”  for  installation  procedures.  <Ref.  to

EX(STI)-9,  INSTALLATION,  Center  Exhaust

Pipe.>

C: INSPECTION

1) Check the connections and welded parts for ex-

haust leaks.

2) Make sure there are no holes or rusting.

EC(w/o STI)-7

Canister

EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES)

4. Canister

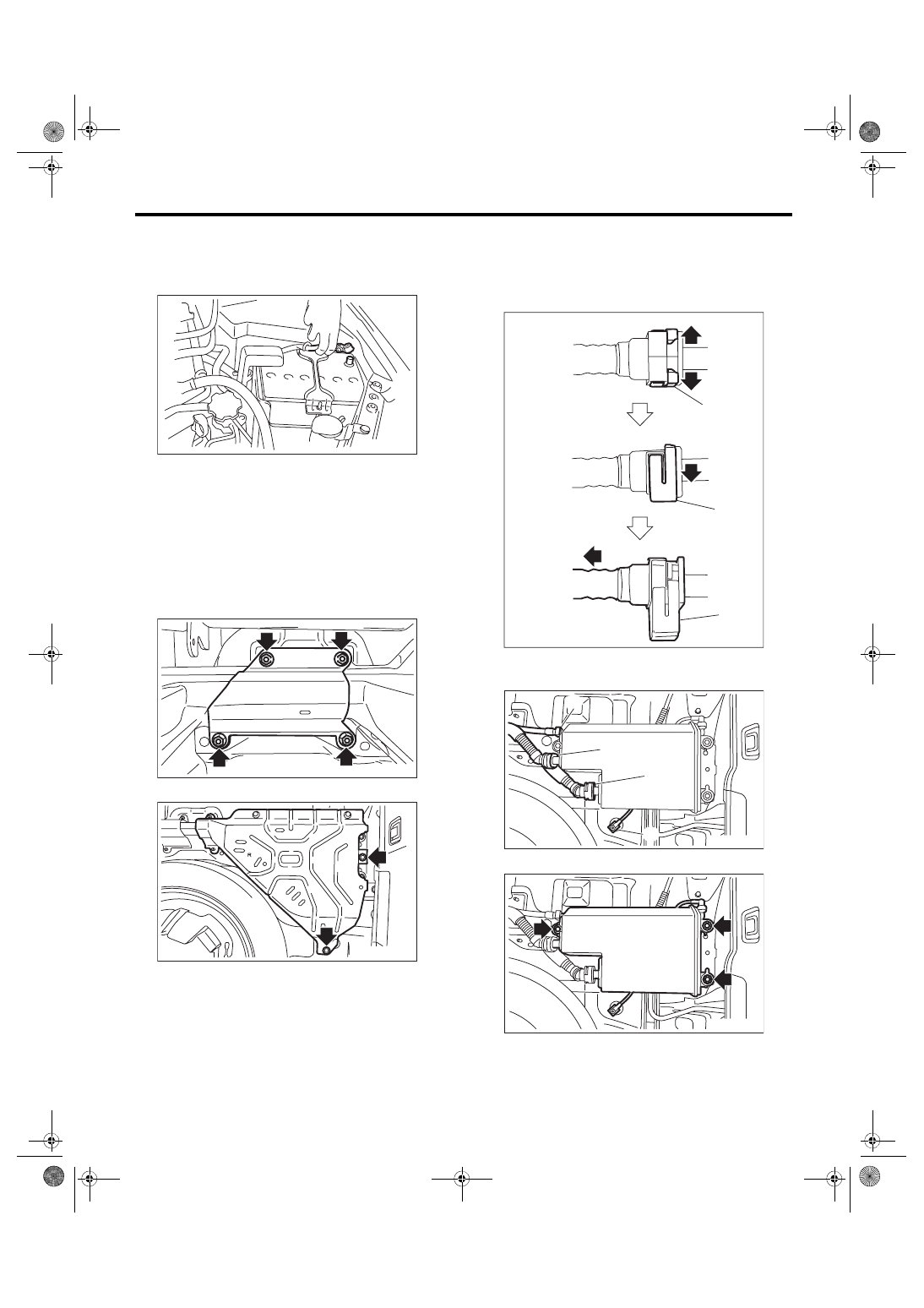

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Open the trunk, and remove the trunk room mat.

(4 door model)

3) Open  the  rear  gate,  and  remove  the  luggage

floor mat. (5 door model)

4) Tilt the rear seat backrest forward.

5) Remove the sub trunk box and spacers. (4 door

model)

6) Remove the luggage floor box and spacers. (5

door model)

7) Remove the center canister cover.

8) Remove the canister cover RH.

9) Disconnect  the  purge  tube  (A),  vent  tube  (B),

drain tube A (C) and PCV drain tube (D).
NOTE:

Disconnect the quick connector as shown in the fig-

ure.

10) Remove the canister.

IN-00203

EC-02972

EC-02973

(a) Retainer

EC-02281

(a)

(a)

(a)

EC-02974

(B)

(C)

(A)

(D)

EC-02975

EC(w/o STI)-8

Canister

EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES)

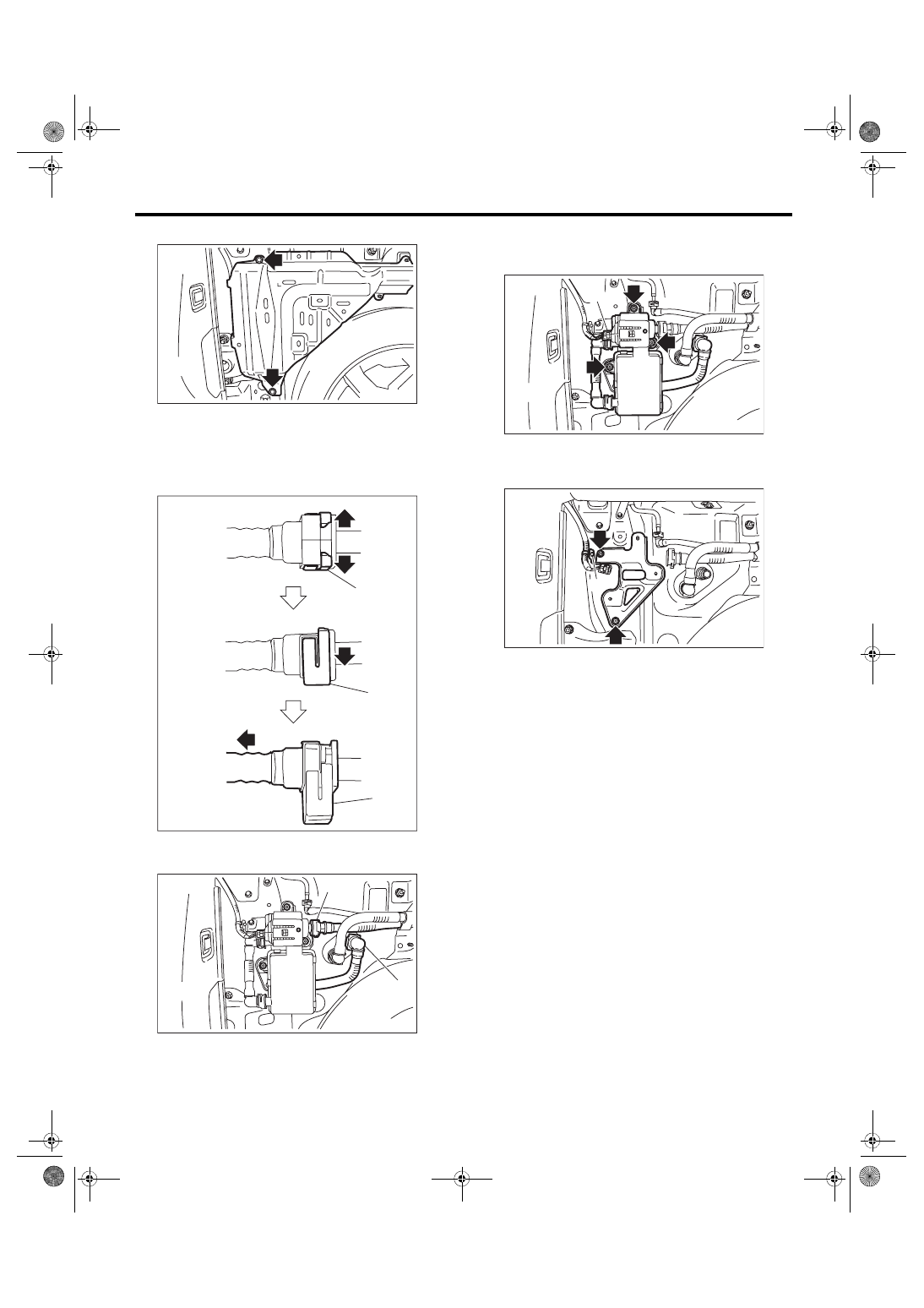

11) Remove the canister cover LH.

12) Disconnect drain tube A (A) and drain tube B

(B).
NOTE:

Disconnect the quick connector as shown in the fig-

ure.

13) Disconnect the connector (A) from leak check

valve assembly, and remove the leak check valve

assembly.

14) Remove  the  clip  (A),  which  secures  the  leak

check  valve  assembly  harness,  from  the  valve

bracket, and remove the valve bracket.

(a) Retainer

EC-02976

EC-02281

(a)

(a)

(a)

EC-02977

(A)

(B)

EC-02978

(A)

EC-02979

(A)
