IG(STI)-4

Spark Plug

IGNITION

2. Spark Plug

A: REMOVAL

Spark plug:

Refer to “SPECIFICATION” for the spark

plug. <Ref. to IG(STI)-2, SPECIFICATION,

General Description.>

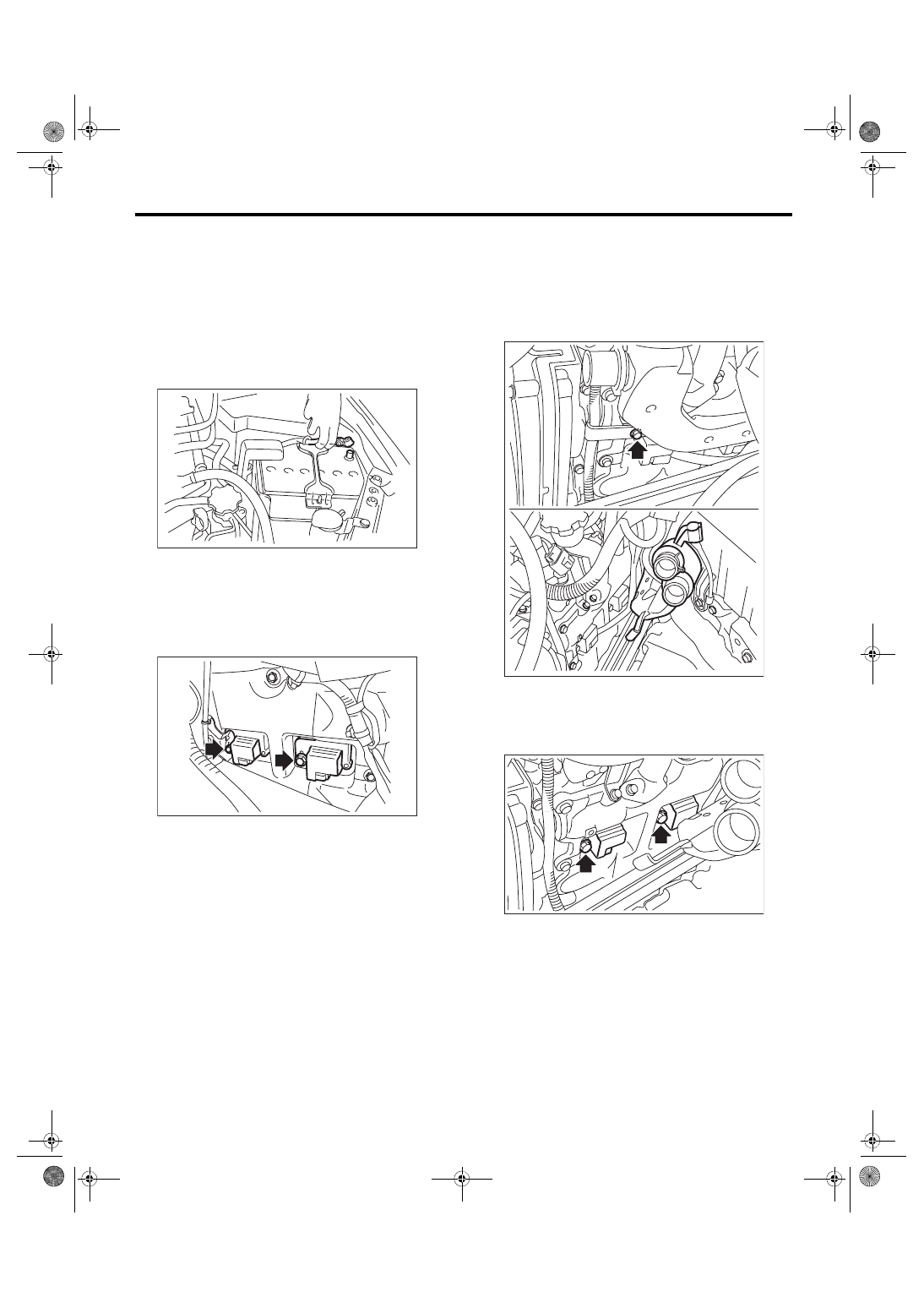

1. RH SIDE

1) Disconnect the ground cable from battery.

2) Remove the air cleaner case. <Ref. to IN(STI)-8,

REMOVAL, Air Cleaner Case.>

3) Disconnect the connector from ignition coil.

4) Remove the ignition coil.
NOTE:

Turn #3 ignition coil by 180 degrees to remove it.

5) Remove the spark plug with a spark plug socket.

2. LH SIDE

1) Remove  the  battery.  <Ref.  to  SC(STI)-27,  RE-

MOVAL, Battery.>

2) Remove  the  secondary  air  pump.  <Ref.  to

EC(STI)-27, REMOVAL, Secondary Air Pump.>

3) Remove the bolts that secure the air duct to the

rocker cover LH, and lift the air duct.

4) Disconnect the connector from ignition coil.

5) Remove the ignition coil.
NOTE:

Turn #4 ignition coil by 180° to remove it.

6) Remove the spark plug with a spark plug socket.

IN-00203

IG-02127

IG-02072

IG-02149

IG(STI)-5

Spark Plug

IGNITION

B: INSTALLATION

1. RH SIDE

Install in the reverse order of removal.
Tightening torque (Spark plug):

21 N·m (2.1 kgf-m, 15.5 ft-lb)

Tightening torque (Ignition coil):

16 N·m (1.6 kgf-m, 11.8 ft-lb)

2. LH SIDE

Install in the reverse order of removal.
Tightening torque (Spark plug):

21 N·m (2.1 kgf-m, 15.5 ft-lb)

Tightening torque (Ignition coil):

16 N·m (1.6 kgf-m, 11.8 ft-lb)

Tightening torque (Air duct):

6.4 N·m (0.7 kgf-m, 4.7 ft-lb)

C: INSPECTION

1) Check the spark plug for abnormalities. If defec-

tive, replace the spark plug.

2) Check the spark plug electrode and condition of

the  insulator.  If  abnormal,  check  and  repair  the

cause and replace the spark plug.

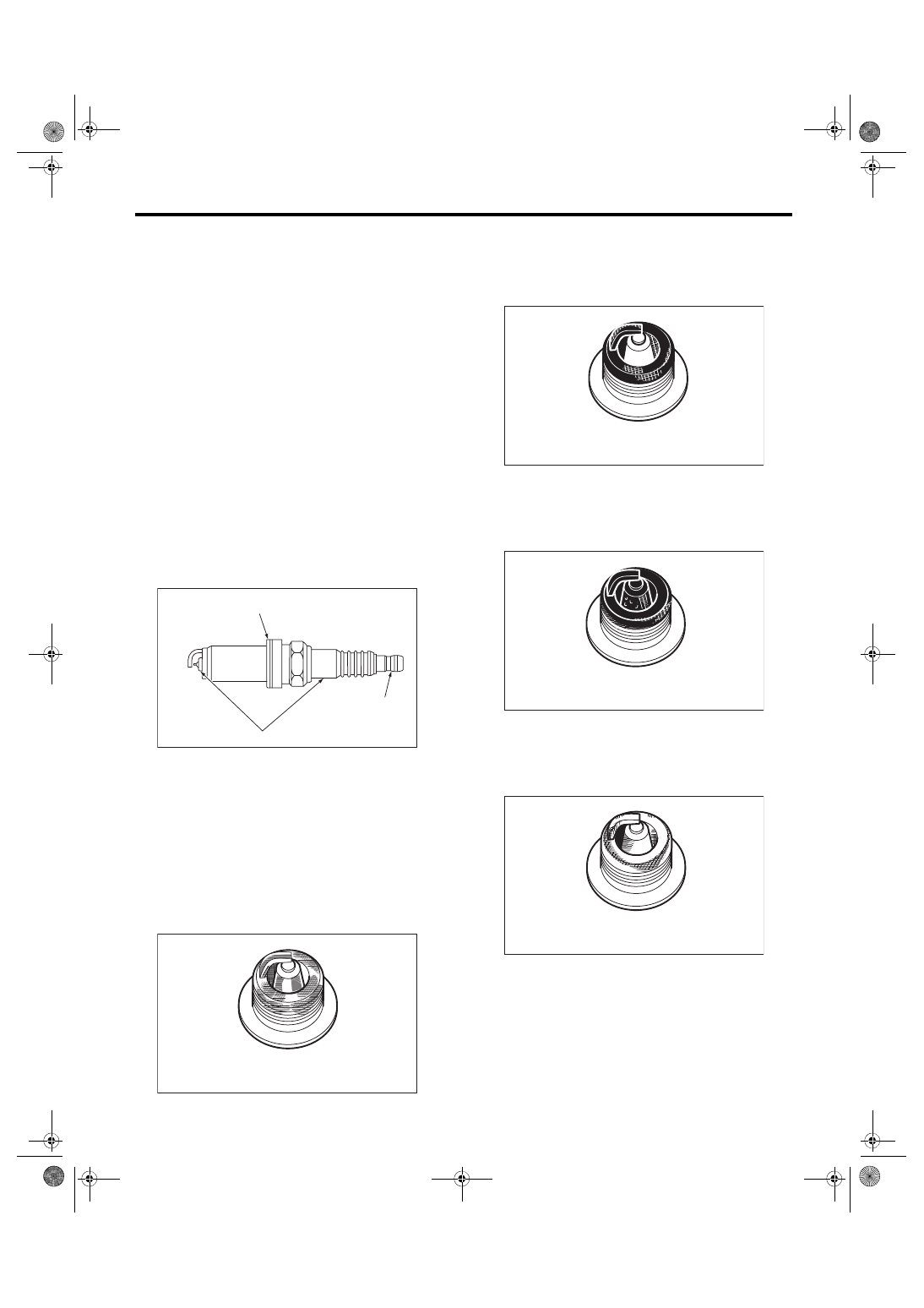

(1) Normal:

Brown to grayish-tan deposits and slight elec-

trode  wear  indicate  correct  spark  plug  heat

range.

(2) Carbon fouled:

Dry fluffy carbon deposits on insulator and elec-

trode are mostly caused by slow speed driving

in the city, weak ignition, too rich fuel mixture,

etc.

(3) Oil fouled:

Wet black deposits show oil entrance into com-

bustion  chamber  through  worn  piston  rings  or

increased clearance between valve guides and

valve stems.

(4) Overheating:

A  white  or  light  gray  insulator  with  black  or

brown  spots  and  bluish  burnt  electrodes  indi-

cate engine overheating, wrong selection of fu-

el, or loose spark plugs.

(A) Terminal damage
(B) Crack or damage in insulator

(C) Damaged gasket

IG-02094

(C)

(A)

(B)

IG-00011

IG-00012

IG-00013

IG-00014

IG(STI)-6

Spark Plug

IGNITION

3) Using a nylon brush, etc., clean and remove the

carbon or oxide deposits from the spark plug. If de-

posits  are  too  stubborn,  replace  the  spark  plugs.

After  cleaning  the  spark  plugs,  check  the  spark

plug gap “L” using a gap gauge. If it is not within the

standard, replace the spark plug.
NOTE:

• Never use a plug cleaner.

• Do not use a metal brush as it may damage the

electrode area.

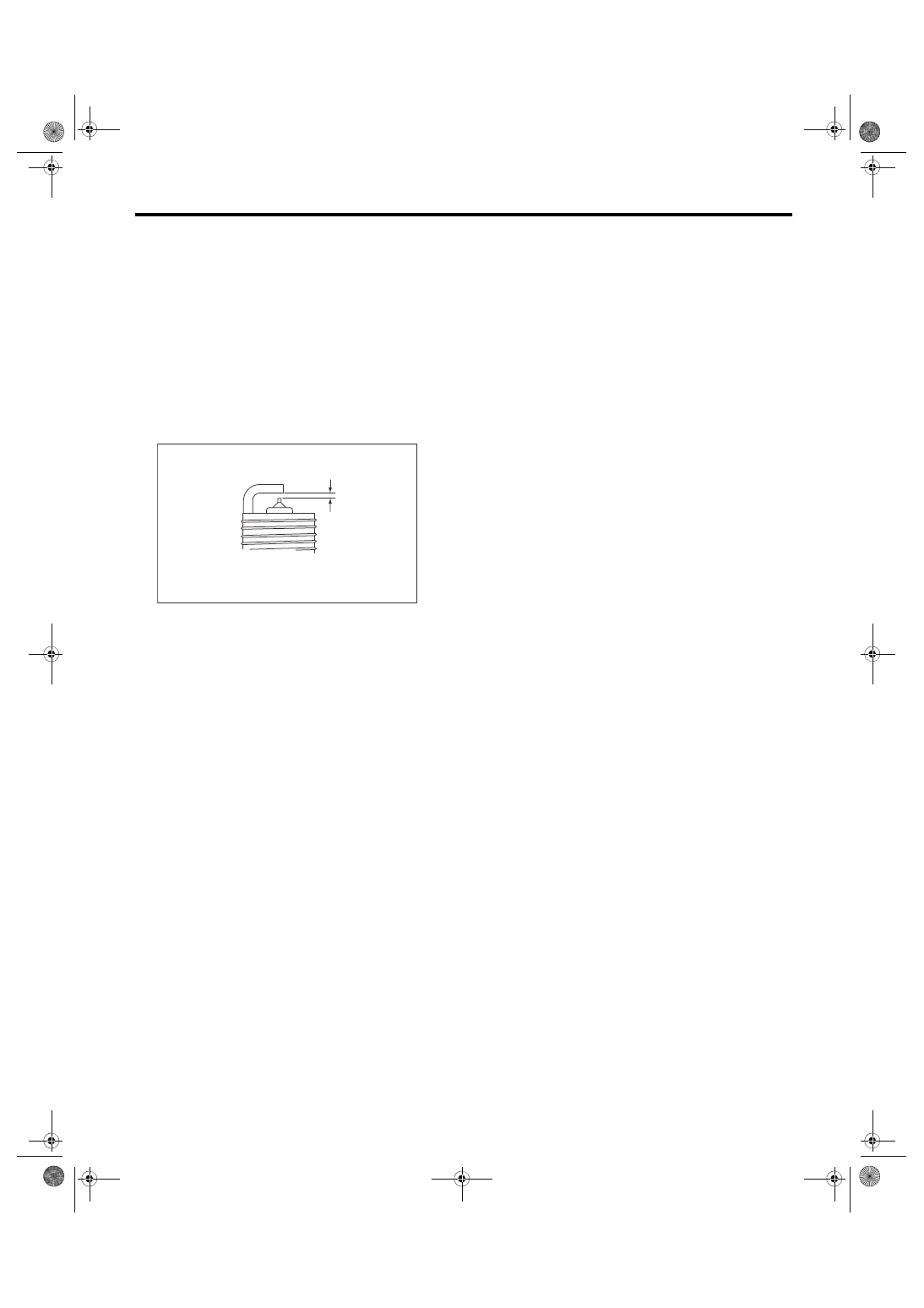

Spark plug gap L:

Standard

0.7 — 0.8 mm (0.028 — 0.031 in)

IG-02095

L

IG(STI)-7

Ignition Coil

IGNITION

3. Ignition Coil

A: REMOVAL

Direct  ignition  type  is  adopted.  Refer  to  “Spark

Plug”  for  removal  procedure.  <Ref.  to  IG(STI)-4,

REMOVAL, Spark Plug.>

B: INSTALLATION

Install in the reverse order of removal.
Tightening torque:

16 N·m (1.6 kgf-m, 11.8 ft-lb)

C: INSPECTION

For inspection procedure, refer to “Diagnostics for

Engine Starting Failure”. <Ref. to EN(H4DOTC)(di-

ag)-80, IGNITION CONTROL SYSTEM, Diagnos-

tics for Engine Starting Failure.>
