ME(STI)-30

Engine Assembly

MECHANICAL

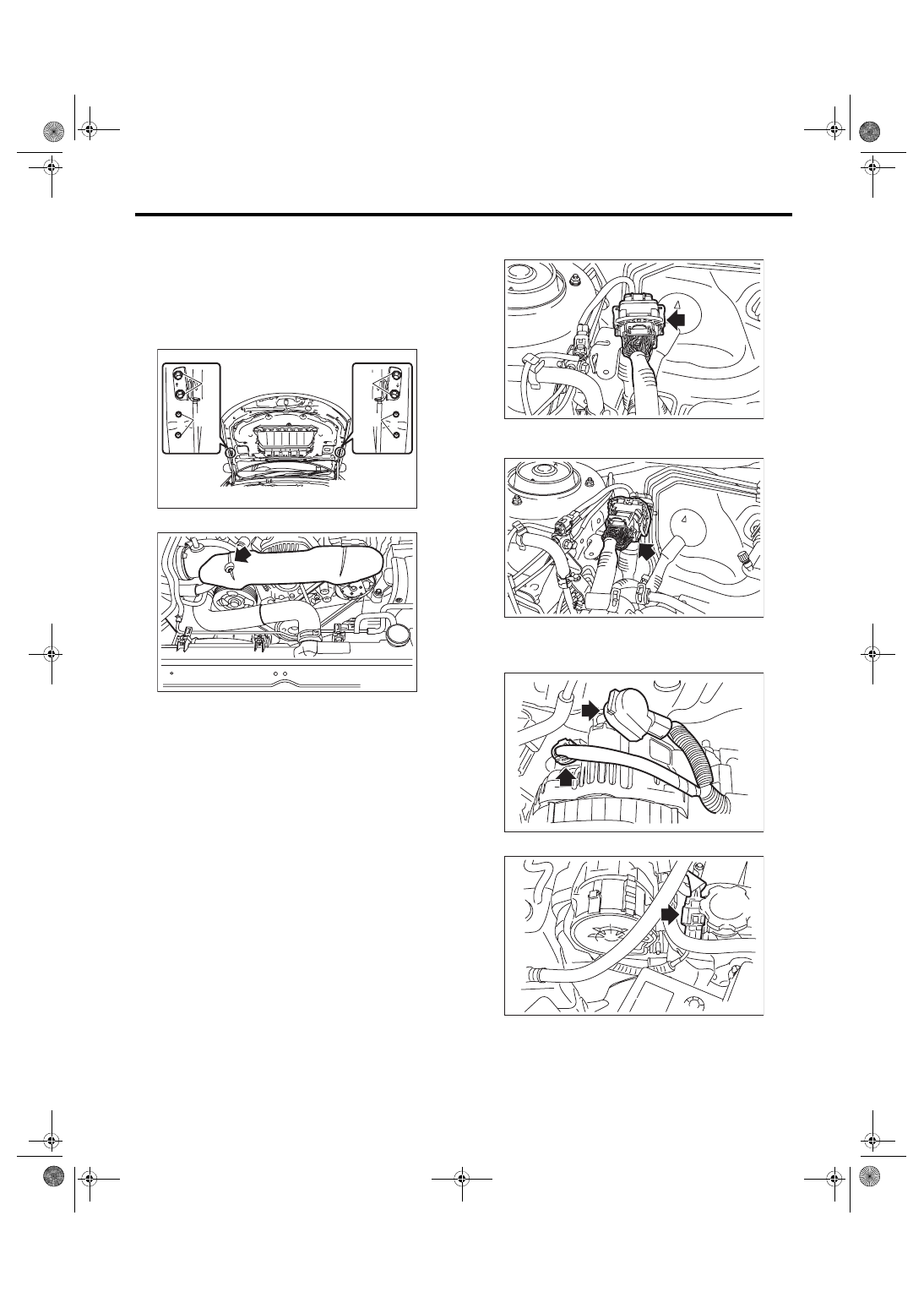

9. Engine Assembly

A: REMOVAL

1) Change the bolt installation position from (A) to

(B), then open the front hood completely.
Tightening torque:

7.5 N·m (0.8 kgf-m, 5.5 ft-lb)

2) Remove the V-belt covers.

3) Collect the refrigerant from A/C system. <Ref. to

AC-19, Refrigerant Recovery Procedure.>

4) Release the fuel pressure. <Ref. to FU(STI)-67,

RELEASING  OF  FUEL  PRESSURE,  PROCE-

DURE, Fuel.>

5) Remove  the  battery.  <Ref.  to  SC(STI)-27,  RE-

MOVAL, Battery.>

6) Open the fuel filler lid and remove the fuel filler

cap.

7) Remove the air intake duct and air cleaner case.

<Ref. to IN(STI)-10, REMOVAL, Air Intake Duct.>

<Ref. to IN(STI)-8, REMOVAL, Air Cleaner Case.>

8) Remove  the  intercooler.  <Ref.  to  IN(STI)-12,

REMOVAL, Intercooler.>

9) Remove the radiator. <Ref. to CO(STI)-19, RE-

MOVAL, Radiator.>

10) Remove  the  coolant  filler  tank.  <Ref.  to

CO(STI)-28, REMOVAL, Coolant Filler Tank.>

11) Disconnect  the  bulkhead  harness  connectors

from the engine harness connectors.

12) Remove  the  engine  harness  connector  from

the engine harness bracket.

13) Disconnect the following connectors and termi-

nals.

(1) Generator connector and terminal

(2) Secondary air pump connector

ME-03614

(A)

(B)

(A)

(B)

FU-03487

FU-06571

FU-06572

ME-04187

ME-04655

ME(STI)-31

Engine Assembly

MECHANICAL

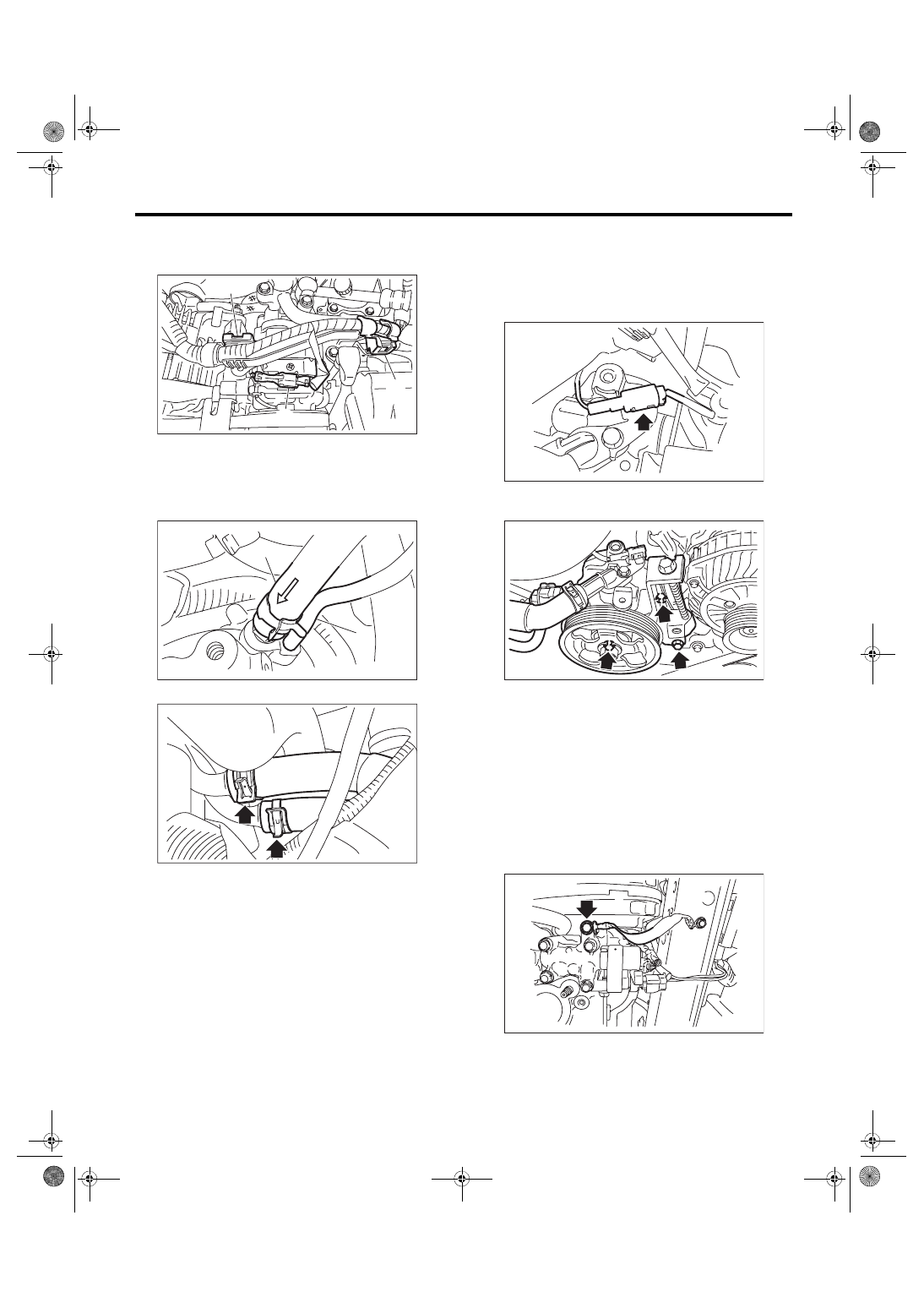

14) Disconnect  the  connector  (A)  from  the  A/C

compressor, and remove the clip (B) securing the

generator cord.

15) Disconnect the following hoses.

(1) A/C  pressure  hose  <Ref.  to  AC-41,  RE-

MOVAL, Hose and Pipe.>

(2) Brake  booster vacuum  hose (A)  and  pres-

sure regulator vacuum hose (B)

(3) Heater inlet hose and heater outlet hose

16) Remove the power steering pump.

(1) Remove  the  front  side  belts.  <Ref.  to

ME(STI)-40,  FRONT  SIDE  BELT,  REMOVAL,

V-belt.>

(2) Disconnect the connector from power steer-

ing pump switch.

(3) Remove the power steering pump from the

engine.

(4) Place the power steering pump on the right

side wheel apron.

17) Remove  the  center  exhaust  pipe.  <Ref.  to

EX(STI)-8, REMOVAL, Center Exhaust Pipe.>

18) Remove the turbocharger. <Ref. to IN(STI)-15,

REMOVAL, Turbocharger.>

19) Remove the joint pipe and front exhaust pipe.

<Ref.  to  EX(STI)-12,  REMOVAL,  Joint  Pipe.>

<Ref.  to  EX(STI)-6,  REMOVAL,  Front  Exhaust

Pipe.>

20) Disconnect  the  ground  cable  on  the  engine

side.

ME-04681

(B)

(A)

(B)

ME-05007

E N G

(A)

(B)

ME-04190

FU-04598

ME-03617

ME-04976

ME(STI)-32

Engine Assembly

MECHANICAL

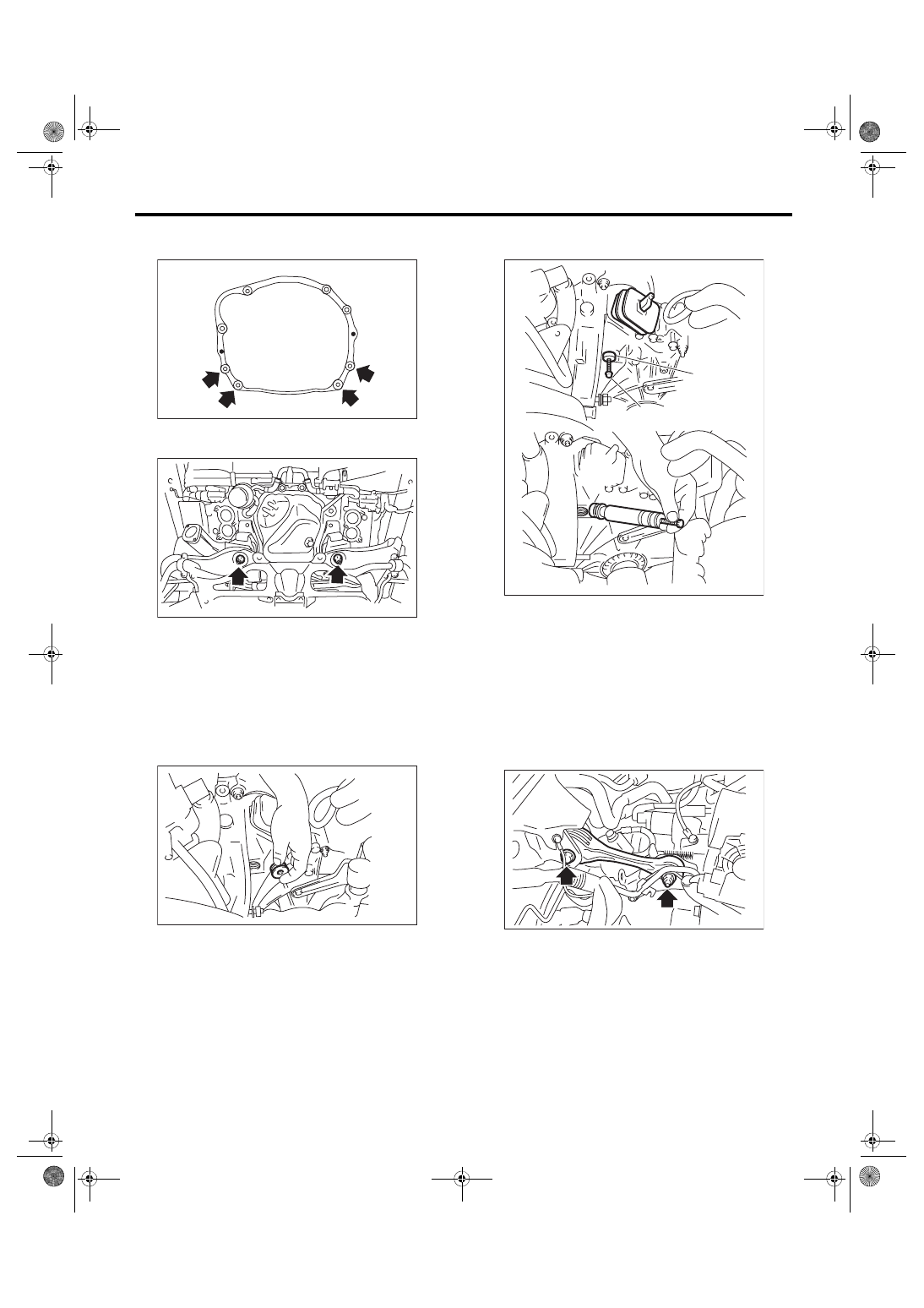

21) Remove the bolts and nuts which hold the low-

er side of transmission to the engine.

22) Remove  the  nuts  which  secure  the  engine

mounting to the front crossmember.

23) Lower the vehicle.

24) Remove  the  starter.  <Ref.  to  SC(STI)-8,  RE-

MOVAL, Starter.>

25) Separate  the  clutch  release  fork  from  the  re-

lease bearing.

(1) Remove the clutch operating cylinder from

the transmission.

(2) Remove the service hole plug using a hexa-

gon wrench (10 mm).

(3) Screw-in the 6 mm dia. bolt into the release

fork shaft to remove.

(4) Raise  the  release  fork,  unlock  the  release

bearing tab, then remove the release fork.

NOTE:

Step (4) is required to avoid interference with the

engine when removing the engine from the trans-

mission.

26) Remove the pitching stopper.

MT-00077

LU-02415

ME-00042

(A) Release fork shaft
(B) Bolt

ME-00043

(B)

(A)

EX-02520

ME(STI)-33

Engine Assembly

MECHANICAL

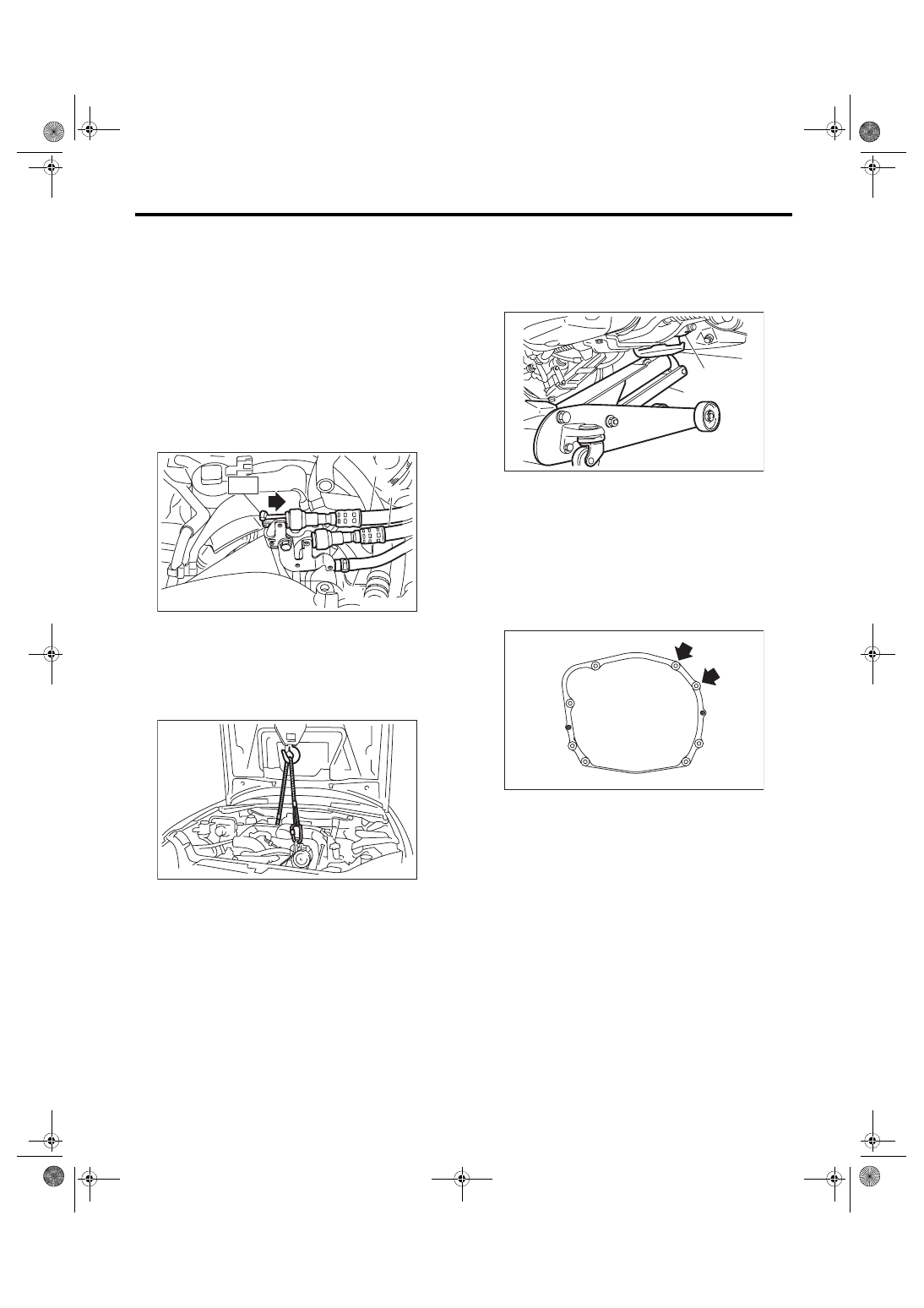

27) Disconnect  the  fuel  delivery  hose,  fuel  return

hose and evaporation hose.
CAUTION:

• Be careful not to spill fuel.

• Catch the fuel from hoses using a container

or cloth.

(1) Set the ST to the fuel pipe.

ST 42099AE000 QUICK CONNECTOR RE-

LEASE

(2) Disconnect the quick connector of  the  fuel

delivery hose and fuel return hose by pushing

the ST in the direction of the arrow.

(3) Remove the clip and disconnect the evapo-

ration hose from the fuel pipe.

28) Support  the  engine  with  a  lifting  device  and

wire ropes.

29) Support the transmission with a garage jack.
CAUTION:

Be  sure  to  perform  this  procedure  to  prevent

the  transmission  from  lowering  by  its  own

weight.

30) Remove the bolts which hold the upper side of

the transmission to the engine.
CAUTION:

Before  removing  the  engine  away  from  trans-

mission,  check  to  be  sure  no  work  has  been

overlooked.

31) Remove the engine from the vehicle.
NOTE:

Be  careful  not  to  damage  adjacent  parts  or  body

panels with crank pulley, oil level gauge, etc.

(1) Slightly raise the engine.

(2) Raise the transmission with garage jack.

(3) Move  the  engine  horizontally  until  main

shaft is withdrawn from clutch cover.

(4) Slowly move the engine away from engine

compartment.

32) Remove the engine mounting from the engine.

(A) Fuel delivery hose
(B) Fuel return hose

(C) Evaporation hose

ME-05008

(A)

(B)

ST

(C)

LU-00222

(A) Transmission
(B) Garage jack

ME-04959

(B)

(A)

MT-01524
