IN(STI)-6

General Description

INTAKE (INDUCTION)

B: CAUTION

• Prior to starting work, pay special attention to the following:

1. Always wear work clothes, a work cap, and protective shoes. Additionally, wear a helmet, protective

goggles, etc. if necessary.
2. Protect the vehicle using a seat cover, fender cover, etc.
3. Prepare the service tools, clean cloth, containers to catch grease and oil, etc.

• Vehicle components are extremely hot immediately after driving. Be wary of receiving burns from heated

parts.

• When performing a repair, identify the cause of trouble and avoid unnecessary removal, disassembly and

replacement.

• Before disconnecting connectors of sensors or units, be sure to disconnect the ground cable from battery.

• Always use the jack-up point when the shop jacks or rigid racks are used to support the vehicle.

• Remove contamination including dirt and corrosion before removal, installation, disassembly or assembly.

• Keep the removed parts in order and protect them from dust and dirt.

• All removed parts, if to be reused, should be reinstalled in the original positions with attention to the correct

directions, etc.

• Bolts, nuts and washers should be replaced with new parts as required.

• Be sure to tighten the fasteners including bolts and nuts to the specified torque.

C: PREPARATION TOOL

1. GENERAL TOOL

TOOL NAME

REMARKS

Mighty Vac

Used for checking waste gate actuator and air by-pass valve.

IN(STI)-7

Air Cleaner Element

INTAKE (INDUCTION)

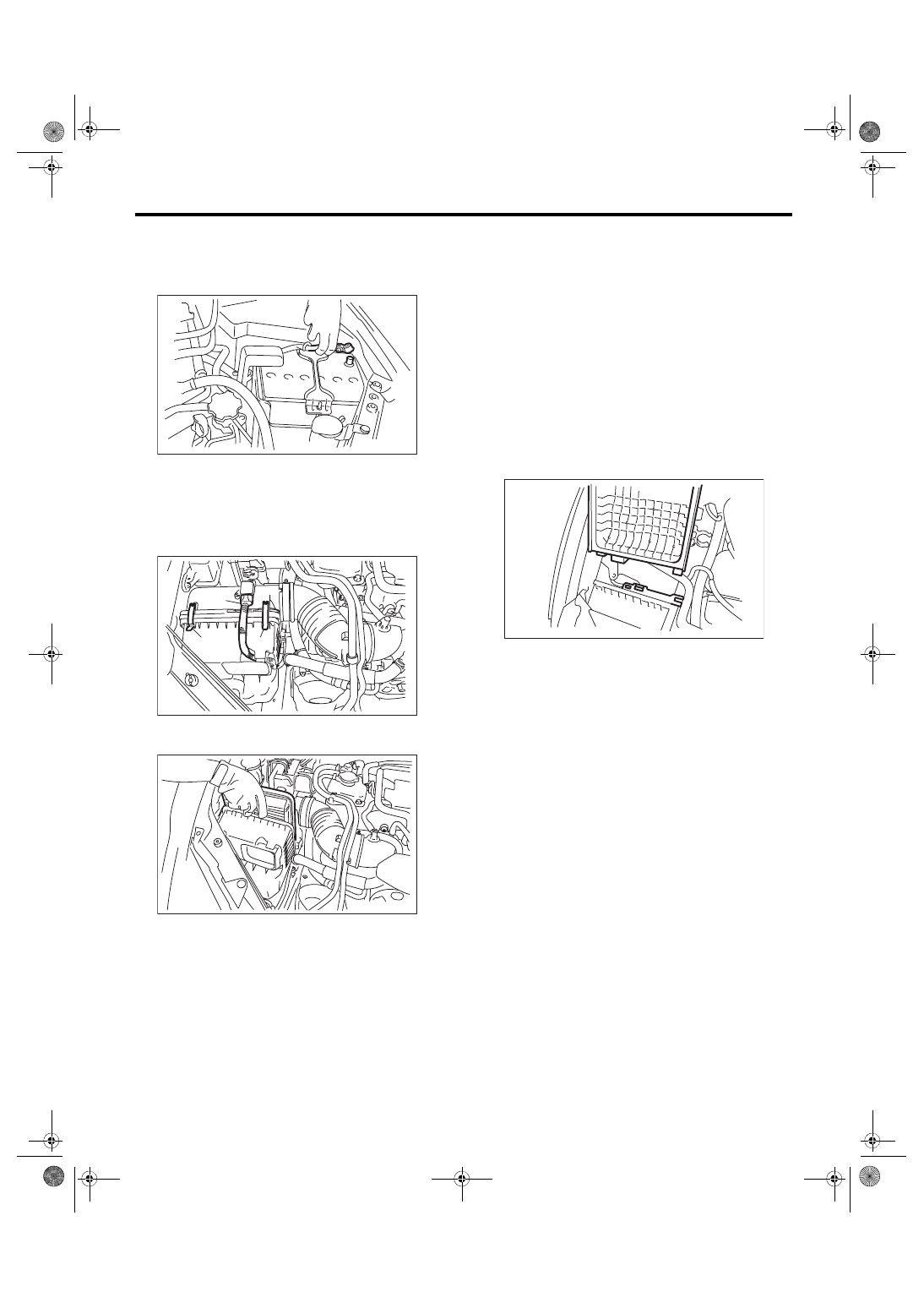

2. Air Cleaner Element

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Remove the air intake duct. <Ref. to IN(STI)-10,

REMOVAL, Air Intake Duct.>

3) Disconnect the connector (A) from air flow and

intake air temperature sensor.

4) Remove the clips (B) from the air cleaner case

(front).

5) Open the air cleaner case, and remove the air

cleaner element.

B: INSTALLATION

Install in the reverse order of removal.
CAUTION:

Be sure to use SUBARU genuine air cleaner el-

ement depending on the engine type when re-

placing the air cleaner elements. Using other air

cleaner  element  may  affect  the  engine  perfor-

mance.
NOTE:

• Check that there are no foreign objects in the air

cleaner case.

• If the protrusion of the air cleaner case (rear) is

removed when removing the air cleaner element,

align the protrusion of the air cleaner case (rear) to

the hole on the air cleaner case (front) to install.

C: INSPECTION

1) Check that the air cleaner element has no defor-

mation, cracks or other damages.

2) Check the air cleaner element for excessive dirt.

IN-00203

IN-02335

(A)

(B)

(B)

IN-02336

IN-02376

IN(STI)-8

Air Cleaner Case

INTAKE (INDUCTION)

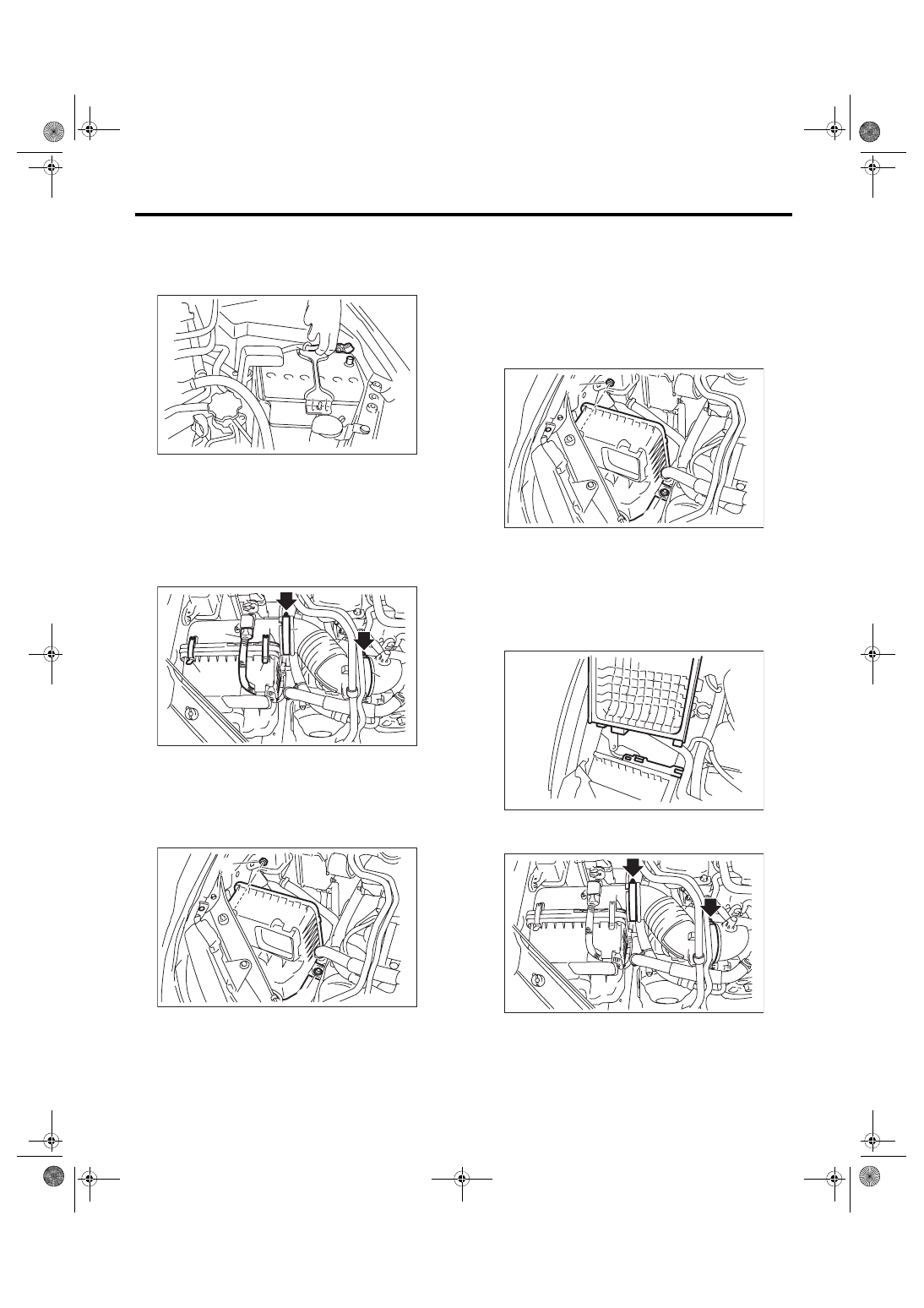

3. Air Cleaner Case

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Remove the air intake duct. <Ref. to IN(STI)-10,

REMOVAL, Air Intake Duct.>

3) Disconnect the connector (A) from air flow and

intake air temperature sensor.

4) Loosen the clamp (B) which holds the air intake

boot.

5) Remove  the  clip  (C)  from  the  air  cleaner  case

(front).

6) Remove  the  air  cleaner  case  (rear)  and  air  in-

take boot.

7) Remove the air cleaner element.

8) Remove bolts (A) and nuts (B) which secure the

air cleaner case (front) to the body, and remove the

air cleaner case (front).

B: INSTALLATION

1) Install the bolt (A) and nut (B) which secure the

air cleaner case (front) to the body.
Tightening torque:

Bolt (A)

6 N·m (0.6 kgf-m, 4.4 ft-lb)

Nut (B)

7.5 N·m (0.8 kgf-m, 5.5 ft-lb)

2) Install the air cleaner element.

3) Install the air cleaner case (rear) and air intake

boot.
NOTE:

When installing the air cleaner case (rear), align the

protrusion of the air cleaner case (rear) to the hole

on the air cleaner case (front) to install.

Tightening torque:

2.5 N·m (0.3 kgf-m, 1.8 ft-lb)

4) Install the clip (B) to the air cleaner case (front).

IN-00203

IN-02337

(A)

(B)

(C)

(C)

(B)

IN-02338

(A)

(B)

IN-02338

(A)

(B)

IN-02376

IN-02431

IN(STI)-9

Air Cleaner Case

INTAKE (INDUCTION)

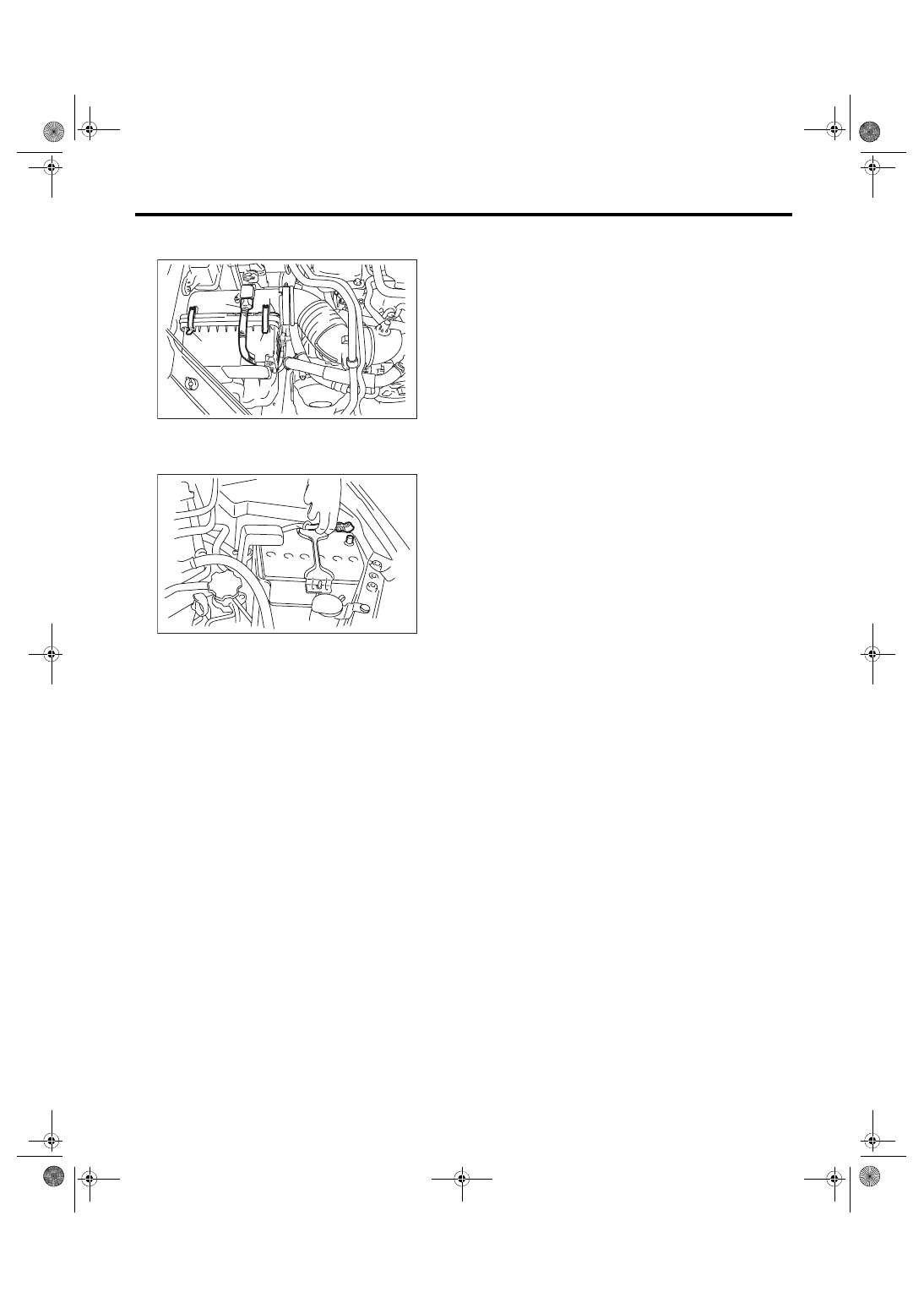

5) Connect the connector (A) to the mass air flow

and intake air temperature sensor.

6) Install the air intake duct. <Ref. to IN(STI)-10, IN-

STALLATION, Air Intake Duct.>

7) Connect the ground cable to battery.

C: INSPECTION

1) Check that the air cleaner case has no deforma-

tion, cracks or other damages.

2) Check  that  the  air  intake  boot  has  no  cracks,

damage or loose part.

IN-02335

(A)

(B)

(B)

IN-00203
