Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 50

EC(STI)-14

Fuel Level Sensor

EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES)

6. Fuel Level Sensor

A: REMOVAL

For removal procedures, refer to the “FU(STI)” sec-

tion.  <Ref.  to  FU(STI)-82,  REMOVAL,  Fuel  Level

Sensor.>

B: INSTALLATION

For installation procedures, refer to the “FU(STI)”

section.  <Ref.  to  FU(STI)-82,  INSTALLATION,

Fuel Level Sensor.>

C: INSPECTION

For  inspection  procedures,  refer  to  the  “FU(STI)”

section.  <Ref.  to  FU(STI)-82,  INSPECTION,  Fuel

Level Sensor.>

EC(STI)-15

Fuel Sub Level Sensor

EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES)

7. Fuel Sub Level Sensor

A: REMOVAL

For removal procedures, refer to the “FU(STI)” sec-

tion.  <Ref.  to  FU(STI)-83,  REMOVAL,  Fuel  Sub

Level Sensor.>

B: INSTALLATION

For installation procedures, refer to the “FU(STI)”

section.  <Ref.  to  FU(STI)-84,  INSTALLATION,

Fuel Sub Level Sensor.>

C: INSPECTION

For  inspection  procedures,  refer  to  the  “FU(STI)”

section.  <Ref.  to  FU(STI)-84,  INSPECTION,  Fuel

Sub Level Sensor.>

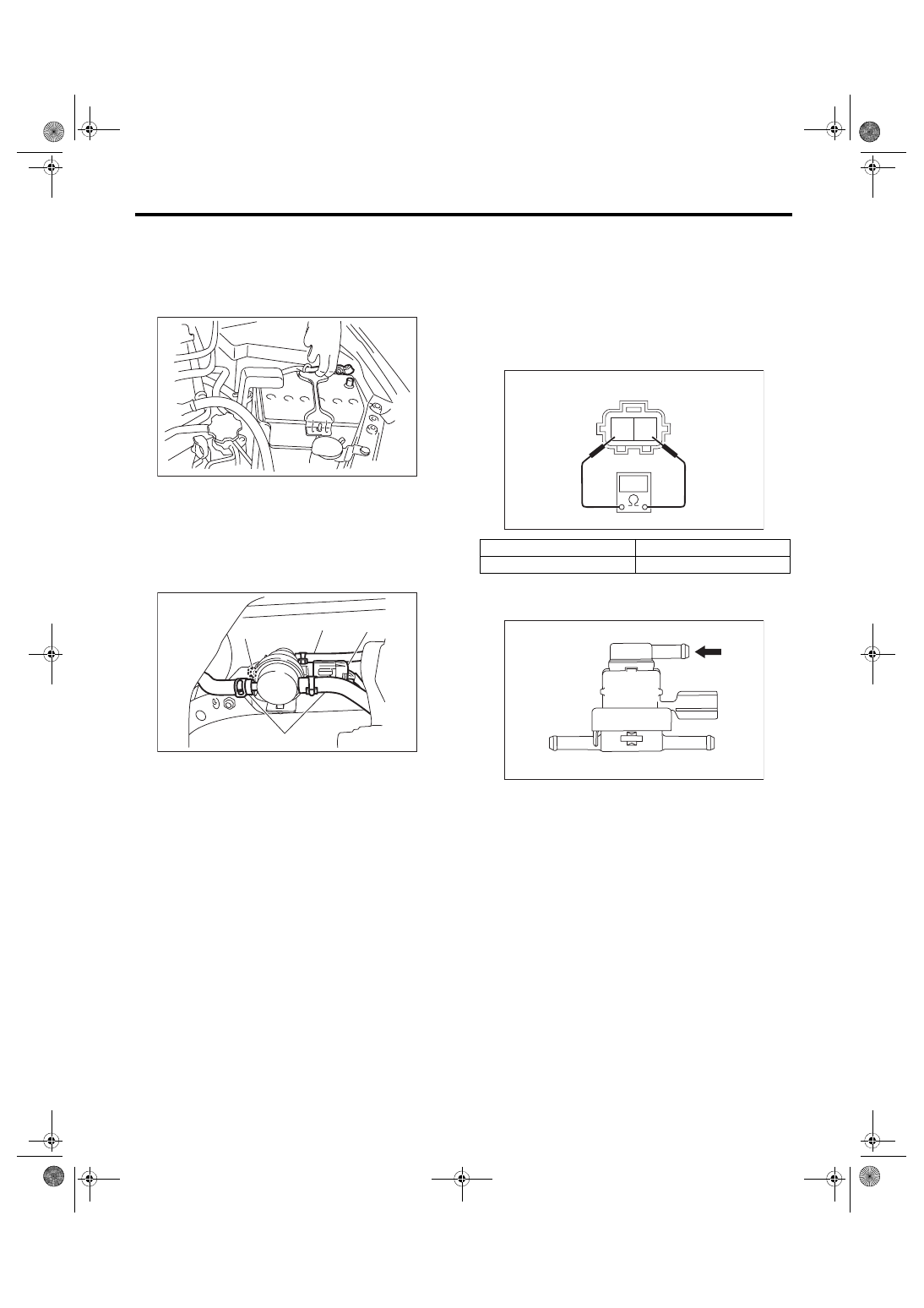

EC(STI)-16

Pressure Control Solenoid Valve Assembly

EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES)

8. Pressure Control Solenoid

Valve Assembly

A: REMOVAL

1) Disconnect the ground cable from battery.

2) Lift up the vehicle.

3) Disconnect  the  connector  (A)  and  evaporation

hose (B) from the pressure control solenoid valve

assembly.

4) Remove the nut (C) securing the bracket to the

fuel tank and remove the pressure control solenoid

valve assembly.

B: INSTALLATION

Install in the reverse order of removal.
Tightening torque:

7.35 N·m (0.7 kgf-m, 5.4 ft-lb)

C: INSPECTION

1. PRESSURE CONTROL SOLENOID

VALVE ASSEMBLY

1) Check that the pressure control solenoid valve

assembly has no deformation, cracks or other dam-

ages.

2) Check the resistance between the pressure con-

trol solenoid valve assembly terminals.

3) Connect the Mighty Vac to fuel tank side of the

pressure control solenoid valve assembly.

4) Using  the  Mighty  Vac,  generate  the  positive

pressure. Check that the Mighty Vac gauge needle

rises at the pressure (0.55 — 1.55 kPa (0.006 —

0.016 kgf/cm

2

, 0.08 — 0.23 psi)) then lowers.

5) Using  the  Mighty  Vac,  generate  the  negative

pressure. Check that the Mighty Vac gauge needle

does not rise.

2. OTHER INSPECTIONS

Check  that  the  evaporation  hose  has  no  cracks,

damage or loose part.

IN-00203

EC-03067

(A)

(B)

(B)

(C)

Terminal No.

Standard

1 and 2

20 — 30 Ω

(A) Fuel tank side
(B) Canister side

(C) Barometric pressure

EC-02454

2 1

EC-03225

(B)

(A)

(C)

EC(STI)-17

Drain Filter

EMISSION CONTROL (AUX. EMISSION CONTROL DEVICES)

9. Drain Filter

A: SPECIFICATION

The leak check valve assembly is a non-disassem-

bled  part.  Do  not  remove  the  drain  filter  from  the

leak check valve assembly. Refer to “Canister” for

removal  and  installation  procedures.  <Ref.  to

EC(STI)-7,  REMOVAL,  Canister.>  <Ref.  to

EC(STI)-9, INSTALLATION, Canister.>
