Subaru Impreza 3 / Impreza WRX / Impreza WRX STI. Manual - part 12





PI-2

Pre-delivery Inspection

PRE-DELIVERY INSPECTION

1. Pre-delivery Inspection

A: GENERAL DESCRIPTION

The purposes of the pre-delivery inspection (PDI) are as follows.

• Remove the additional parts used for ensuring the vehicle quality during transportation and restore the ve-

hicle to its normal condition.

• Check the vehicle before delivery is in normal condition.

• Check the vehicle or parts for any damage occurred during transportation or storage.

• Check the vehicle after repair is in normal condition.

• Make sure to provide a complete vehicle to customer.

For above reasons, all SOAs (dealerships) must carry out the PDIs before delivery of vehicle.

Refer to this manual unless otherwise specified.

B: PRE-DELIVERY INSPECTION (PDI) PROCEDURE

Perform the procedures indicated in the table below.

Static checks just after vehicle receipt

Operation

Check point

1. Appearance

1. If the vehicle is covered with protective coating, visually check the vehicle body
for damage and dents. If the protective coating has been removed, visually check
the painted body surfaces in detail for damage or rust.
2. Visually check the glass and light lenses for any damage, cracks or excessive
gaps between body panels.
3. Visually check the plated parts for any damage.
4. Check the instrument panel, console and trim for stains or dirt.

2. Tire

1. Check the tires for damage, defective, and dents on wheels.
2. Check the tire air pressure.

3. Fuses

If the vehicle is about to be delivered to customer, attach the room light fuse.

4. Door lock/unlock & open/close

1. Using the key, check the door can be locked or unlocked normally.
2. Open and close all doors to check that there are no problems.
3. Operate the power door lock switch to check that the rear gate locks and unlocks
normally.

5. Child safety lock system

Check the child safety lock system operates normally.

6. Trunk lid open/close operations

1. Operate the trunk opener button and trunk opener lever to check that the trunk
lid opens normally.
2. Open and close the trunk lid to see that there are no abnormal conditions.

7. Rear gate lock/unlock & open/close

1. Check if the rear gate can be unlocked normally through the emergency hole.
2. Open and close the rear gate to check that there are no problems.

8. Fuel lid opener lock release lever

Operate the fuel lid opener to check that the fuel filler lid can be unlocked normally.

9. Accessory

Check that the following accessories are equipped.
• Owner’s manual
• Warranty booklet
• Maintenance note
• Spare key
• Key No. plate
• Jack
• Jack handle
• Tool set
• Spare tire
• Towing hook (eyebolt)
• Security ID plate

10. Front hood lock release system

Operate the front hood lock release lever to check that the front hood opens normally.

11. Battery

Check the battery for any abnormal conditions such as rust or traces of battery fluid
leaks.

12. Brake fluid

Check the fluid level.

13. Engine oil

Check the engine oil amount.

14. Transmission gear oil

• Check that the transmission gear oil level is normal. (5MT model)
• Check for leakage of the transmission gear oil. (6MT model)

PI-3

Pre-delivery Inspection

PRE-DELIVERY INSPECTION

Checks with the engine running

Dynamic test with the vehicle running

15. Differential gear oil

Check for leakage of gear oil from the rear differential.

16. Engine coolant

Check the engine coolant level.

17. Clutch fluid

Check the clutch fluid amount.

18. Window washer fluid

Check the window washer fluid amount.

19. Front hood latch

Check that the front hood is closed normally and locked securely.

20. Keyless entry system

Check that the keyless entry system operates normally.

21. Security system

Check that the security system operates normally.

22. Seat

1. Check the seat surfaces for stains or dirt.
2. Check the seat installation conditions and functionality.

23. Seat belt

Check the seat belt installation conditions and functionality.

24. TPMS (U.S. models only)

1. Turn the TPMS transmitter power supply to ON.
2. If the display of TPMS warning light does not operate normally, perform the diag-
nosis by referring to TPMS (Diagnosis).

25. ECM protector

For Canada model, check the ECM protector installation conditions.

Operation

Check point

26. Delivery (test) mode connector

Turn the ignition switch to ON and check that the malfunction indicator light starts
blinking.

27. Immobilizer system

1. Check that the engine starts with all keys that are equipped on vehicle.
2. Check that the security indicator light operates normally.

28. Starting condition

Start the engine and check that the engine starts smoothly.

29. Exhaust system

Check that the exhaust noise is normal and no leaks are found.

30. Indicator light and warning lights

Check that all indicator lights and warning lights are operating correctly.

31. Heater & ventilation

Check that the heater & ventilation system operates normally.

32. Air conditioner

Check that the air conditioner operates normally.

33. Clock

Check that the clock operates normally.

34. Audio

Check the radio and AUX operate normally.

35. Navigation

Check the navigation and AUX operate normally.

36. Front accessory power supply socket

Check that the front accessory power supply socket operates normally.

37. Lighting system

Check that the lighting system operates normally.

38. Window washer

Check that the window washer system operates normally.

39. Wiper

Check that the wiper system operates normally.

40. Power window

Check that the power window operates normally.

41. Sunroof

Check that the sunroof operates normally.

42. Rear defogger system

Check that the rear defogger system operates normally.

43. Parking brake

Check the parking brake for normal operations.

44. Diagnostic trouble code (DTC) check

Check that the diagnostic trouble code (DTC) is not detected.

Operation

Check point

45. Brake test

Check the foot brake for normal operations.

46. Shift control

Check that the shift patterns are correct.

47. Cruise control

Check that the cruise control system operates normally.

Operation

Check point

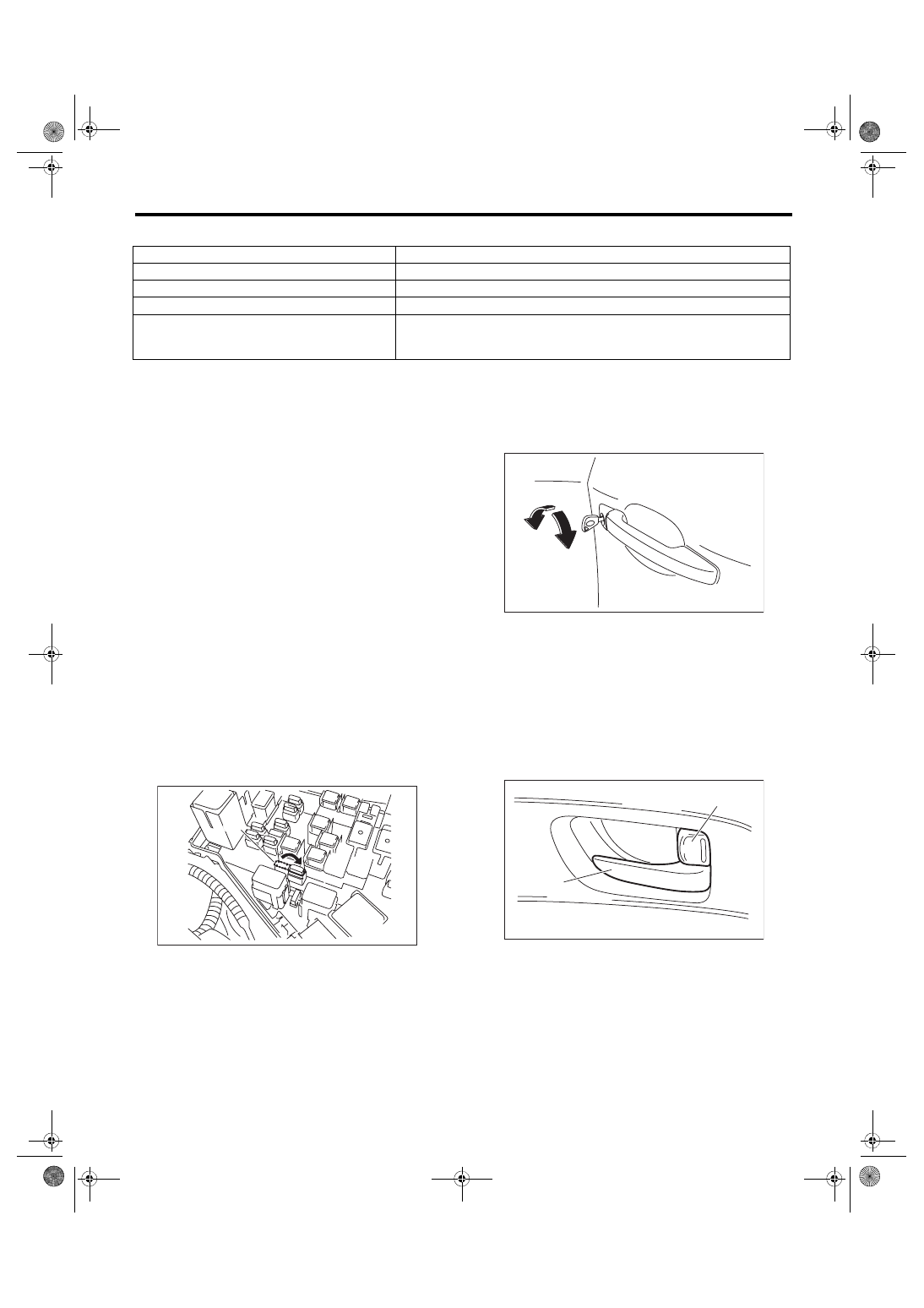

PI-4

Pre-delivery Inspection

PRE-DELIVERY INSPECTION

Checks after dynamic test

1. APPEARANCE

• If the vehicle is covered with protective coating,

visually  check  the  vehicle  body  for  damage  and

dents.

• When there is no protective coating,  check the

body paints for damage or stains in detail and re-

pair as necessary.

• Check the window glass, door glass, and lights

for any cracks or damage, and replace as neces-

sary.

• Visually  check  the  plated  parts,  such  as  the

grilles and door knobs, for damage or loss of gloss

and replace the parts as necessary.

• Check the instrument panel, console and trim for

stains or dirt.

2. TIRE

• Check for damage on the outside surface of the

tires.

• Check and correct the tire size, spare tire and tire

air pressure described on the tire air pressure label

(driver’s side).

3. FUSE

Fuses for the room light circuit on initially delivered

vehicles are removed to prevent battery discharge.

Attach the 20 A fuse (A) as shown in the figure.

4. DOOR LOCK/UNLOCK AND OPEN/

CLOSE OPERATIONS

1) Using the key, lock and unlock the door several

times  to  check  for  normal  operation.  Open  and

close the door several times for smooth movement.

2) Close  the  door  of  driver  seat  completely,  and

place  the  door  lock  knob  (A)  to  the  lock  position.

Then pull the inner remote (B) to ensure that doors

will not open.

For other doors, place the door lock knob (A) to lock

position and then pull the inner remote (B) to en-

sure that doors will not open.

Operation

Check point

48. Power steering fluid level

Check that the power steering fluid level is normal.

49. Fluid leakage

Check for fluid/oil leaks.

50. Water leakage

Spray the vehicle with water and check for water leaks.

51. Appearance 2

1. Remove the protective coating (if equipped).
2. Check the body paints for damage and stain.
3. Check the plated parts for damage and rust.

PI-00399

(A)

(A) Unlock
(B) Lock

(A) Door lock knob
(B) Inner remote

PI-00425

(A)

(B)

PI-00401

(A)

(B)

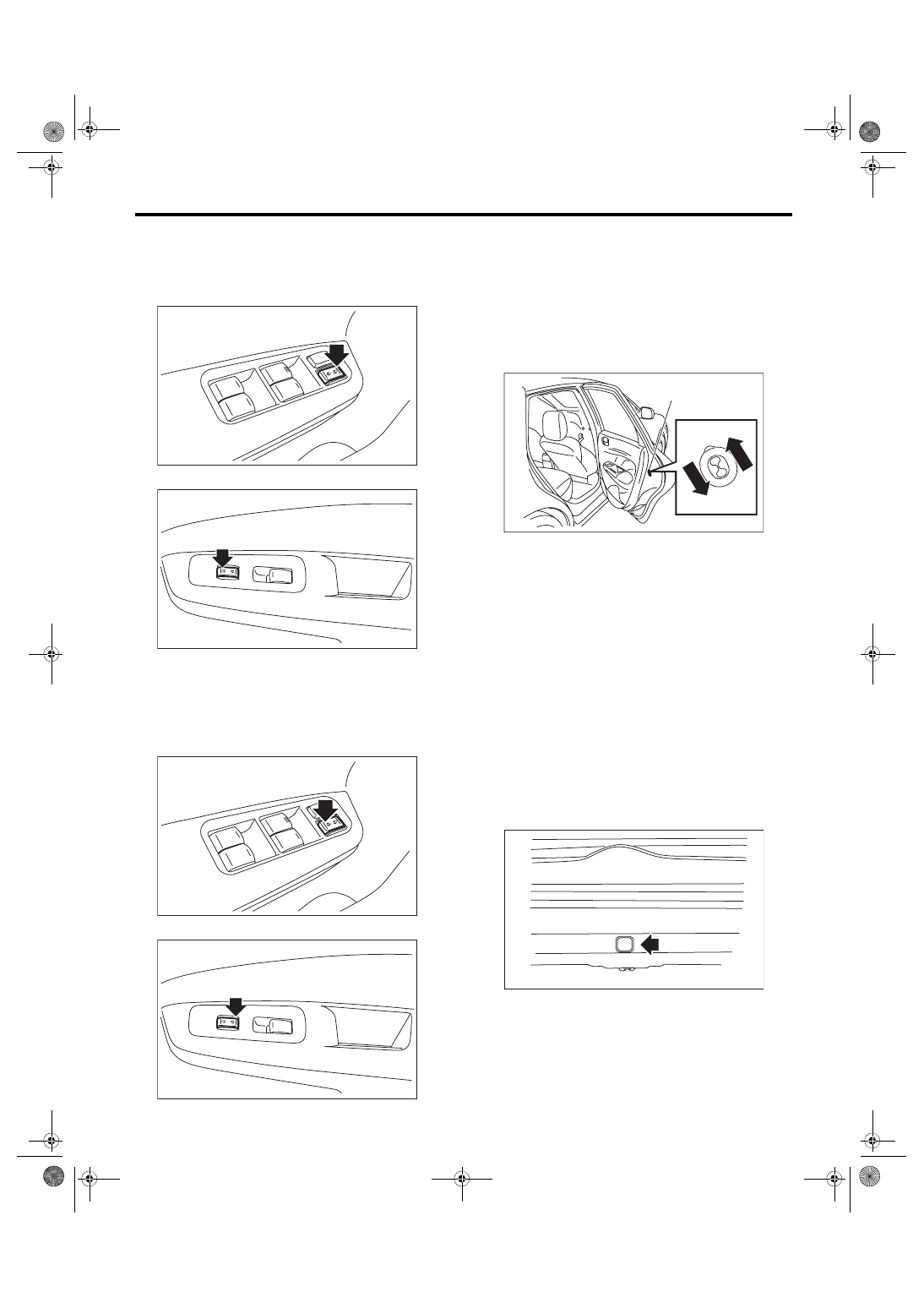

PI-5

Pre-delivery Inspection

PRE-DELIVERY INSPECTION

3) Close all doors, and press the lock side of power

door  lock  switch  on  the  driver’s  and  passenger’s

sides. Check that all doors (including the rear gate)

lock.

• Driver’s side

• Passenger’s side

4) Press  the  unlock  side  of  the  power  door  lock

switch  on  the  driver  and  passenger  sides.  Check

that all doors including rear gate are unlocked.
NOTE:

Pressing the release button will open the rear gate.

• Driver’s side

• Passenger’s side

5. CHILD SAFETY LOCK SYSTEM

1) Set the child safety lock lever on both rear doors

to the lock position.

2) Close the rear doors completely.

3) Check that the lock levers of the rear doors are in

the unlock position. Then, pull inner remote of rear

doors to ensure that doors will not open.

4) Pull the outer handles to ensure that doors will

open.

6. TRUNK LID OPEN/CLOSE OPERATIONS

1) Operate the trunk opener button and trunk open-

er lever to check that the trunk lid opens.

2) Open  and  close  the  trunk  lid  several  times  for

smooth movement.

7. REAR GATE LOCK/UNLOCK AND

OPEN/CLOSE OPERATIONS

1) Open and close the rear gate several times for

smooth movement.

2) Operate the rear gate emergency release lever

to check that the rear gate can be locked and un-

locked properly.

(1) Remove the cover inside the rear gate.

PI-00720

PI-00722

PI-00721

PI-00723

(A) Unlock
(B) Lock

(C) Child safety lock lever

PI-00404

K

C

O L

E

E

R

F

(A)

(C)

(B)

PI-00405
