КРЫШКА ЛЮКА

SR-5

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

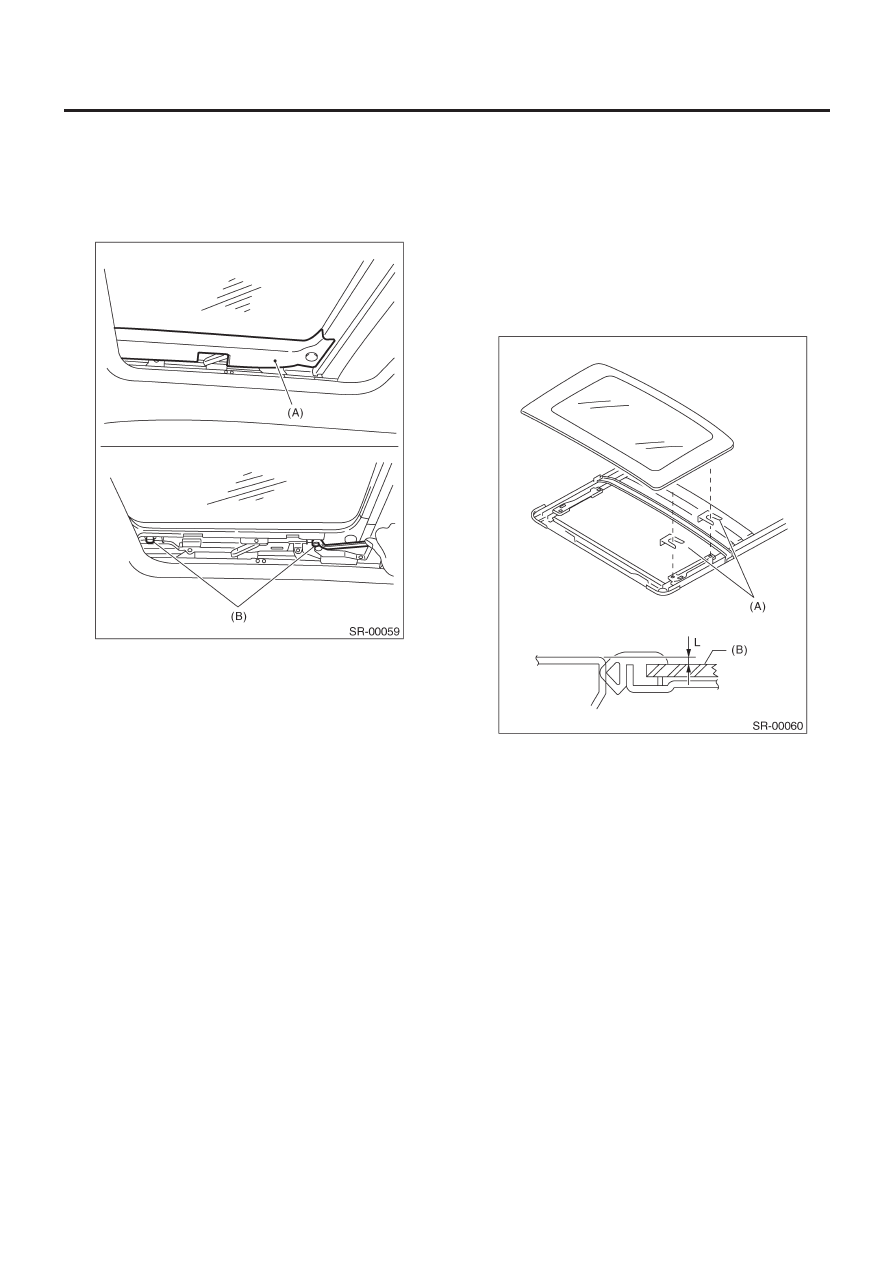

3. Крышка люка

A:  ДЕМОНТАЖ

1) Полностью закройте крышку люка и откройте шторку.
2) Снимите крышку (A), а затем снимите гайки (B).

3) Осторожно снимите крышку люка.

B:  УСТАНОВКА

Установите в обратном порядке.

C: РЕГУЛИРОВКА

1. РЕГУЛИРОВКА ВЫСОТЫ МЕЖДУ КРЫШКОЙ

ЛЮКА И ПАНЕЛЬЮ КРЫШИ

Ослабьте установочные гайки крышки люка и отрегулируйте
высоту посредством добавления (максимум—трех) или уби-
рания (минимально—нуля) регулировочных прокладок (стан-
дарт—одна прокладка).

Разница в высоте между крышкой люка
и панелью крыши: L

L: 2.0±0.5 мм (0.079±0.020 in)

(A) Прокладка
(B) Крышка

люка

УСТРОЙСТВО ЛЮКА

SR-6

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

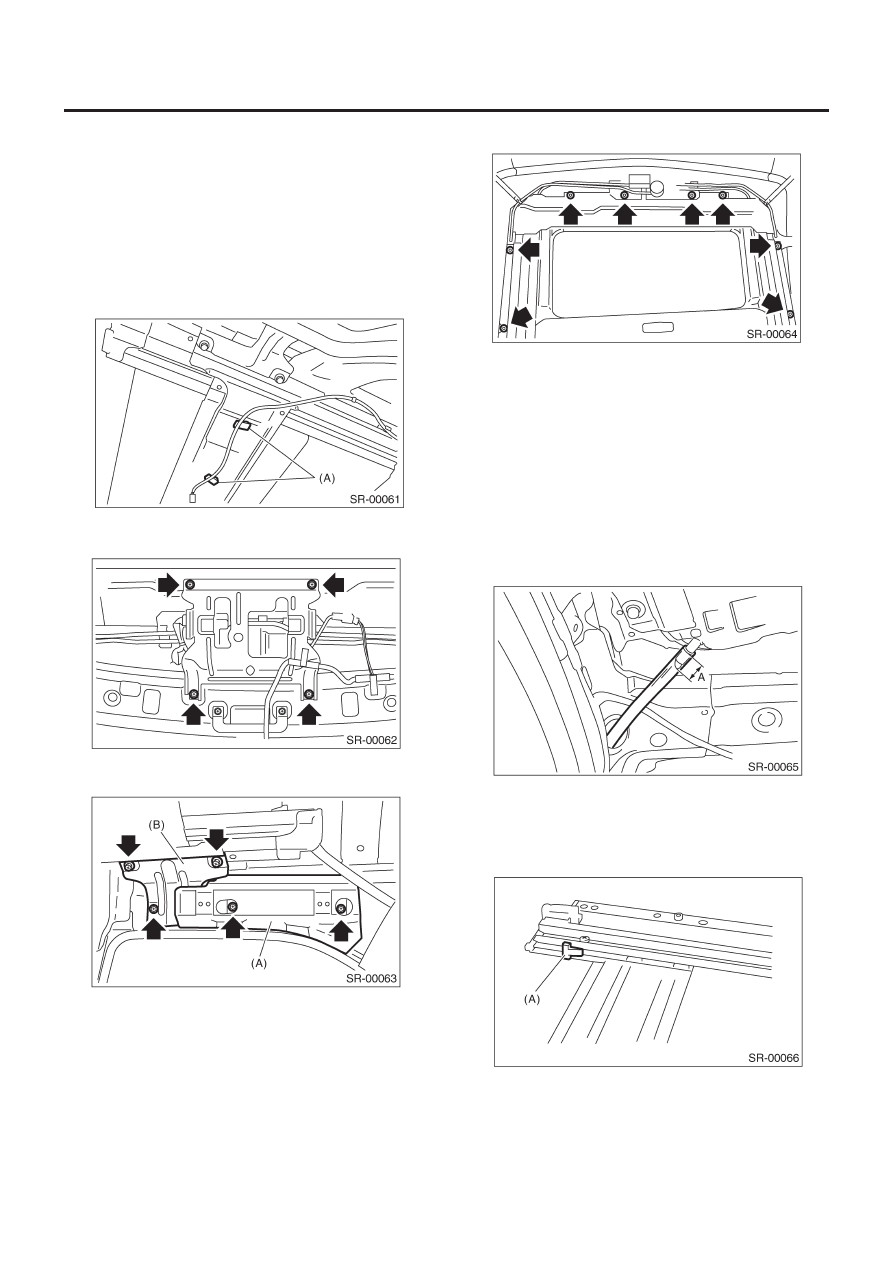

4. Устройство люка

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку крыши. <См. EI-50, ДЕМОНТАЖ, Отделка
крыши.>
3) Снимите крышку люка. <См. SR-5, ДЕМОНТАЖ, Крышка
люка.>
4) Отсоедините дренажные трубки от рамы люка.
5) Снимите зажим проводки потолочной лампочки (A).

6) Отсоедините коннектор проводки люка.
7) Снимите крышку мотора.

8) Снимите вспомогательный удерживающий кронштейн (A) и
кронштейн люка (B).

9) Открутите гайки и отделите раму люка.

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Следите за тем, чтобы не задеть проводку.

ПРИМЕЧАНИЕ:
• Не забудьте подсоедините коннектор проводки.
• При установке дренажной трубки надежно вставьте ее в
дренажную трубу.

Длина A:

15 мм (0.59 in) или больше

C:  РАЗБОРКА

1) Снимите раму люка.
2) Снимите ограничители рельсы (A).

УСТРОЙСТВО ЛЮКА

SR-7

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

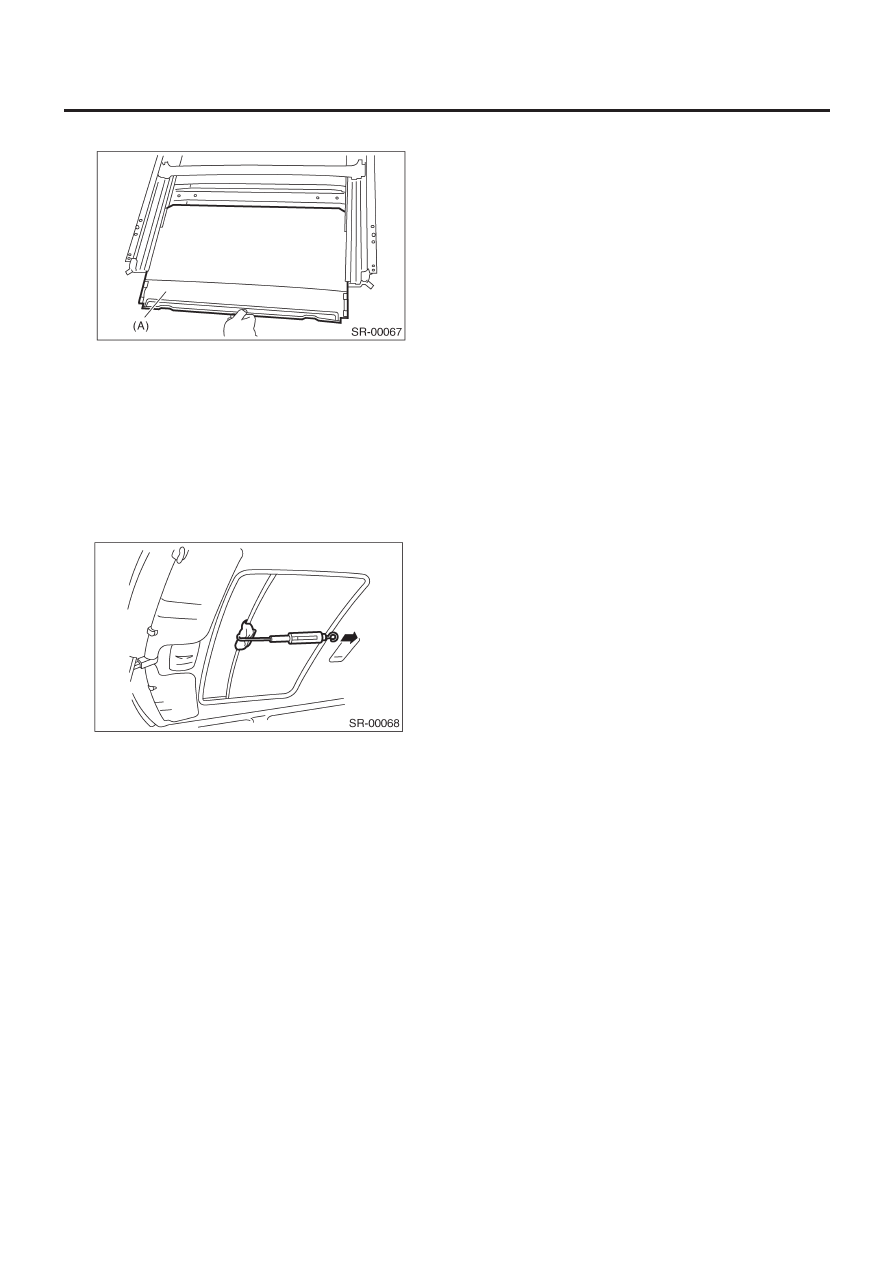

3) Выньте шторку (A) из рамы люка.

D: СБОРКА

Соберите в обратном порядке.

E:   ОСМОТР

1. ПРОВЕРЬТЕ НАГРУЗКУ ПЕРЕМЕЩЕНИЯ ШТОРКИ

1) Прикрепите пружинные весы к краю шторки с помощью
тряпки.

2) Потяните пружинные весы назад, чтобы измерить нагрузку
перемещения шторки.

Нагрузка перемещения задней шторки:

Менее 24.5±4.9 Н (2.5±0.5 кгс, 55±1.11b)

ПРИМЕЧАНИЕ:
Нагрузка перемещения будет больше в самом начале натяги-
вания пружинных весов, поэтому показания весов следует
снимать при плавном перемещении шторки.

3) Если нагрузка перемещения превышает спецификации,
проверьте правильность установки крышки люка, шторки и
устройства направляющей рельсы.

МОТОР ЛЮКА

SR-8

ВЕРХНИЙ ЛЮК/T-TOP/РЕГУЛИРУЕМЫЙ ВЕРХ (ЛЮК)

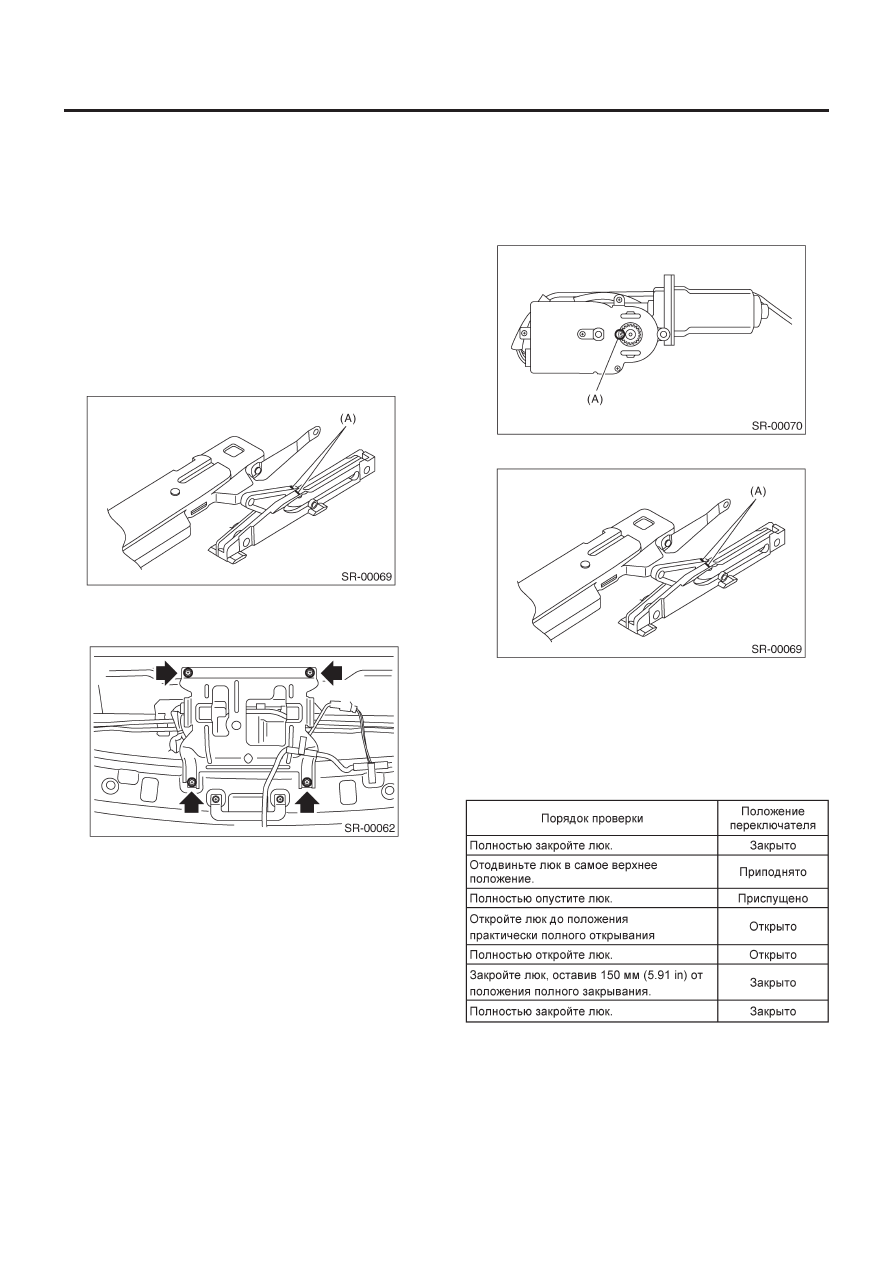

5. Мотор люка

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
• При демонтаже зажима будьте предельно осторожны,
чтобы не повредить отделку крыши.
• Никогда не вращайте мотор люка после его демонтажа.

1) Полностью закройте люк.
2) Отсоедините кабель заземления от аккумулятора.
3) Снимите крышку люка. <См. SR-5, ДЕМОНТАЖ, Крыш-
ка люка.>
4) Сопоставьте метку (A)  на тяге кронштейна люка и направ-
ляющей со стороны открывания люка. (Если метка не сопос-
тавляется, отрегулируйте так, чтобы она сопоставилась.)

5) Снимите отделку крыши. <См. EI-50, ДЕМОНТАЖ, Отделка
крыши.>
6) Снимите крышку мотора.

7) Отсоедините коннектор проводки и снимите крепежный
винт мотора люка.

B:  УСТАНОВКА

ОСТОРОЖНО:
При установке мотора люка следите за тем, чтобы не
двигать трос люка.

1) Проверьте сопоставительную метку (A) мотора люка.

2) Сопоставьте метку (A)  тяги кронштейна люка.

3) Установите мотор люка.
4) После установки мотора еще раз проверьте сопостави-
тельные метки со стороны мотора и со стороны тяги крон-
штейна люка.
5) Подсоедините коннектор проводки мотора люка, а затем
подсоедините кабель заземления аккумулятора.
6) Проверьте работу люка с помощью процедуры, указанной
в таблице.

7) Установите крышку люка и отделку в порядке, обратном де-
монтажу.
