ЗАМОК КЛЮЧА ЗАЖИГАНИЯ

SL-37

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

18. Замок ключа зажигания

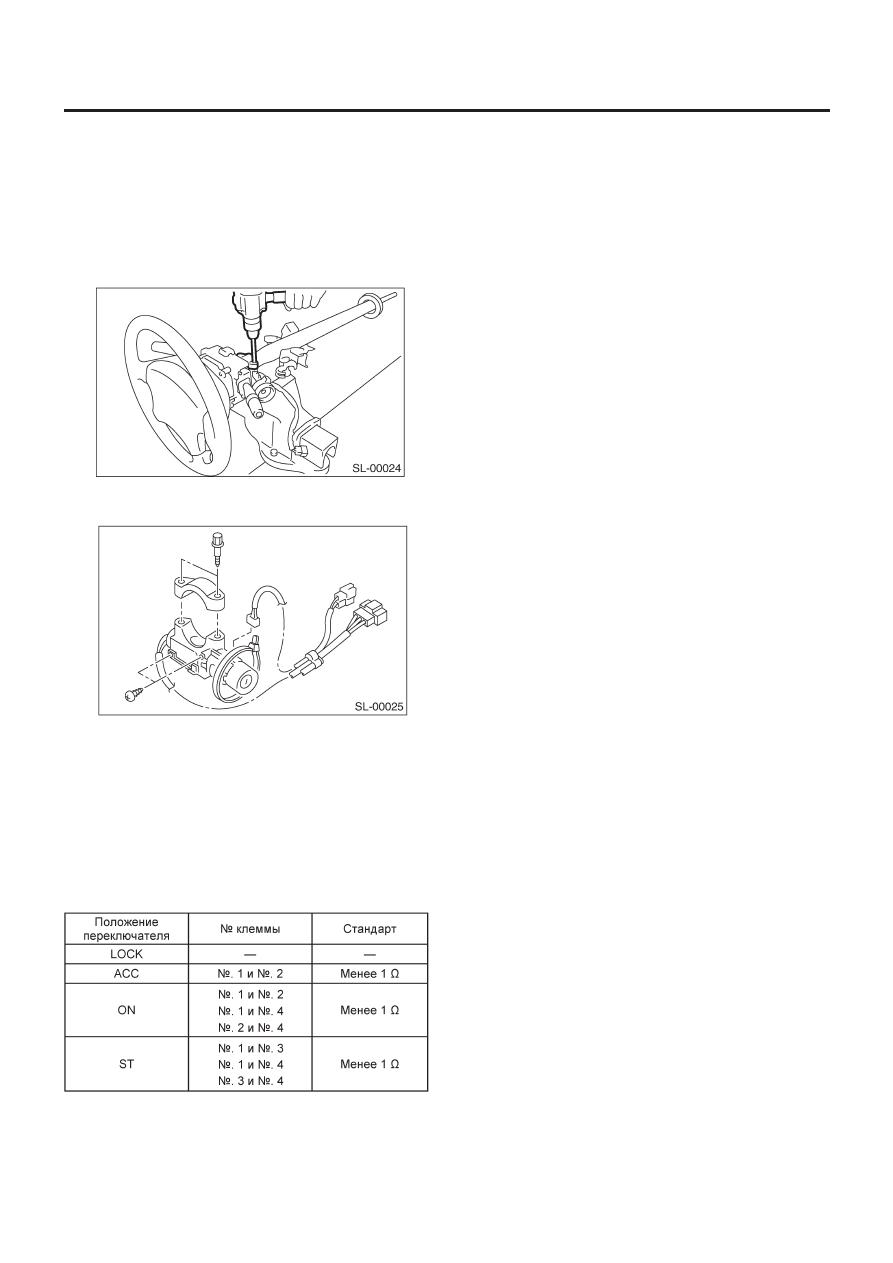

A:  ЗАМЕНА

1) Снимите кабель заземления с аккумулятора.
2) Снимите рулевую колонку. <См. PS-26, ДЕМОНТАЖ, Регу-
лируемая рулевая колонка.>
3) Закрепите рулевую колонку в тисках. Снимите болт с помо-
щью дрели.

4) Снимите замок ключа зажигания.
5) Используйте новый болт. Затяните болт до конца резьбы.

B:  ОСМОТР

1) Снимите нижнюю крышку панели инструментов.
2) Снимите крышку нижней колонки.
3) Отстегните фиксатор, удерживающий проводку, и отсо-
едините коннектор переключателя зажигания от кузовной
проводки.
4) Поверните пластину ключа зажигания в каждое положение
и проверьте электропроводность между клеммами коннекто-
ра зажигания.

В случае несоответствия замените переключатель зажигания.

ЦИЛИНДРЫ ЗАМКОВ С КЛЮЧАМИ

SL-38

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

19. Цилиндры замков с ключами

A:  ЗАМЕНА

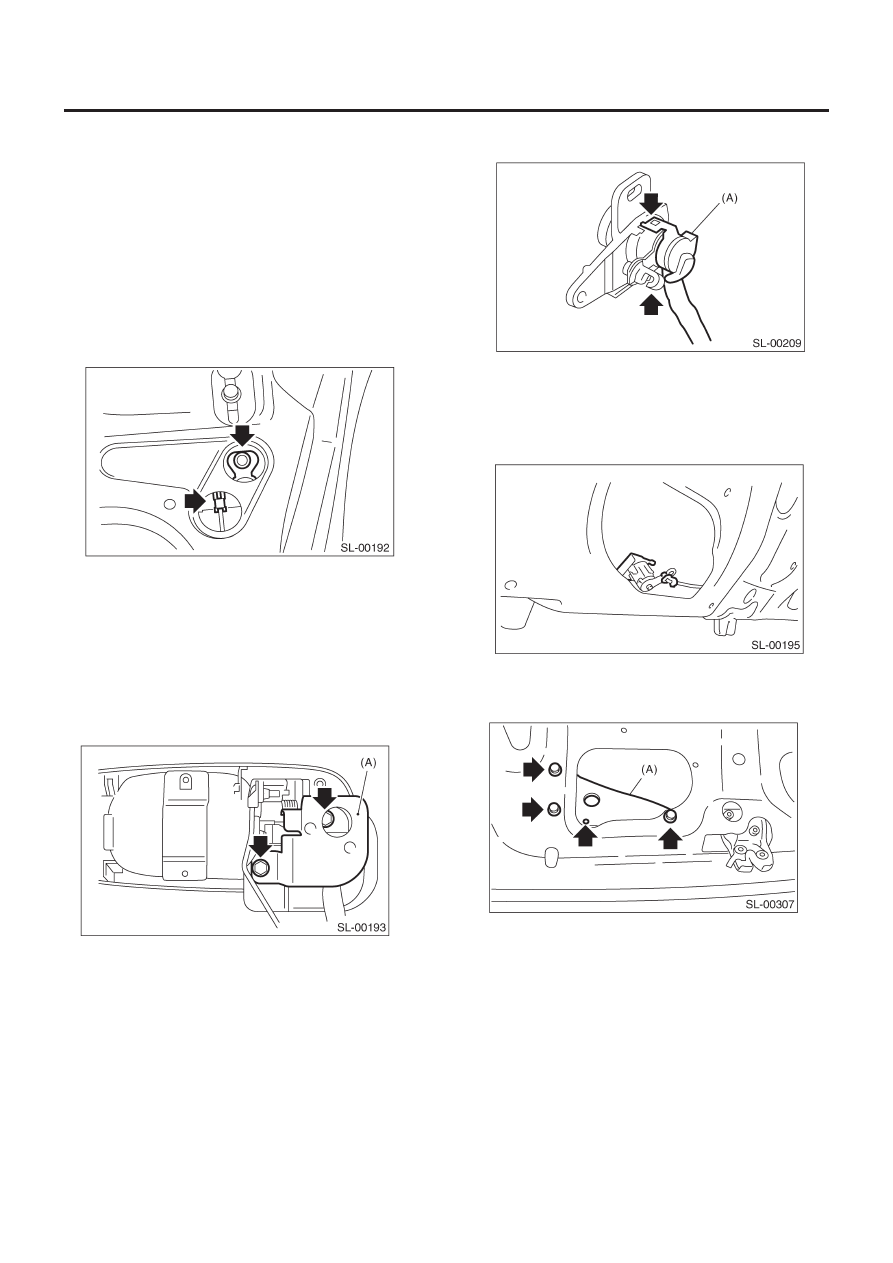

1.  ПЕРЕДНЯЯ ДВЕРЬ

• Без двойного замка
1) Снимите отделку двери. <См. EI-37, ДЕМОНТАЖ, Отделка
передней двери.>
2) Отогните назад уплотнительную крышку. <См. EB-17, ДЕ-
МОНТАЖ, передняя уплотнительная крышка.>
3) Переместите стекло передней двери вниз.
4) Снимите фиксатор тяги. Открутите болт. Замените ци-
линдр ключа.

• С двойным замком
1) Снимите отделку двери. <См. EI-37, ДЕМОНТАЖ, Отделка
передней двери.>
2) Снимите уплотнительную крышку. <См. EB-17, ДЕМОН-
ТАЖ, Передняя уплотнительная крышка.>
3) Снимите стекло передней двери. <См. GW-12, ДЕМОНТАЖ,
Стекло передней двери.>
4) Снимите фиксатор тяги.
5) Открутите два болта и снимите цилиндр ключа и крышку
внешней ручки (A).

6) Снимите крючки (два), а затем снимите переключатель
замка цилиндра ключа (A), чтобы заменить цилиндр ключа.

2. КРЫШКА БАГАЖНИКА

• Без двойного замка
Снимите фиксатор тяги. Снимите запорную пластину. Заме-
ните цилиндр ключа.

• С двойным замком
1) Открутите четыре болта и снимите кронштейн (A).

2) Снимите фиксатор тяги со стороны цилиндра ключа.
3) Снимите ограничитель цилиндра ключа, а затем замените
цилиндр ключа.

МОДУЛЬ УПРАВЛЕНИЯ ИММОБИЛАЙЗЕРОМ

SL-39

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

20. Модуль управления иммобилайзером

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Представленные ниже положения для демонтажа и установки
предназначены для моделей LHD. Положения для моделей
RHD симметрично противоположны.

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите нижнюю крышку панели инструментов. <См. EI-
43, ДЕМОНТАЖ, Устройство панели инструментов.>

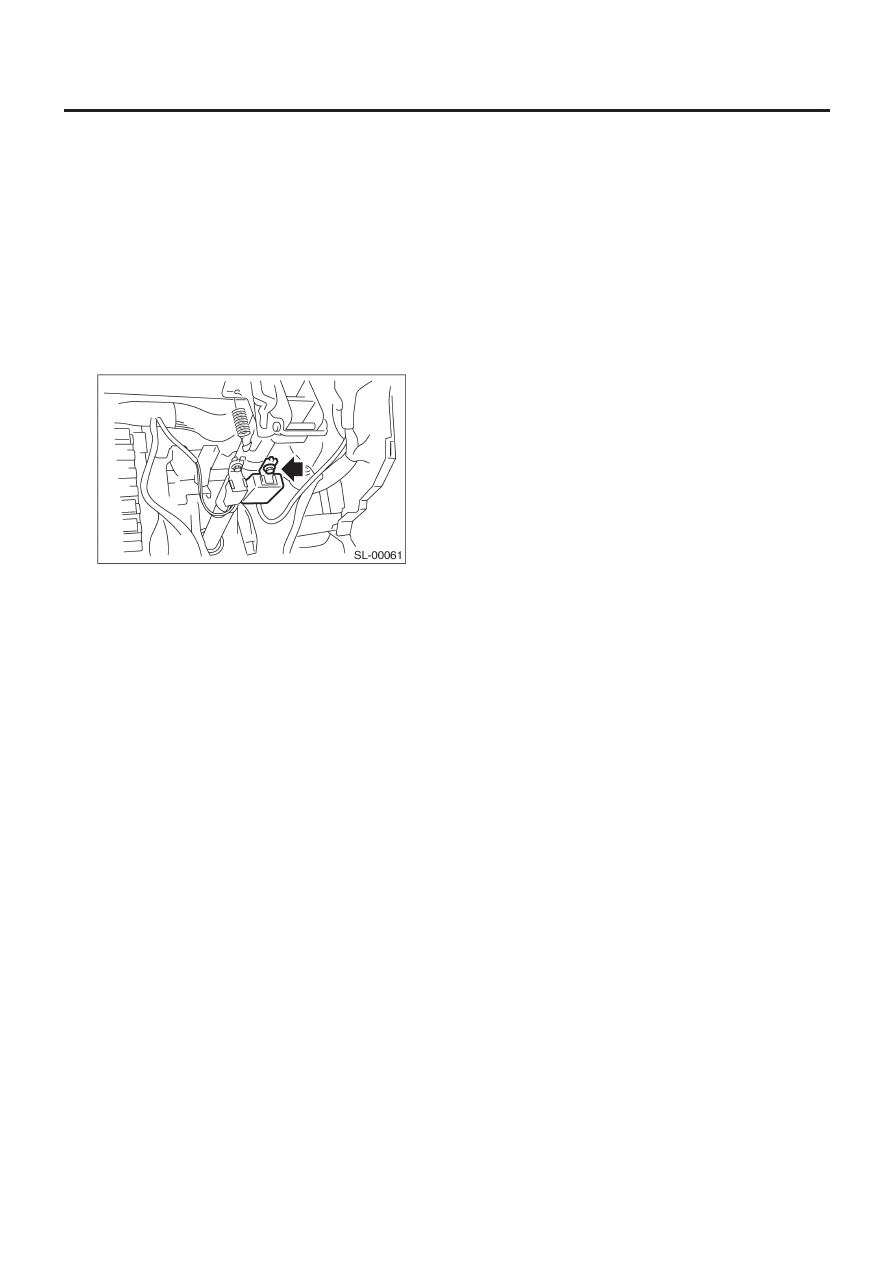

3) Отсоедините коннектор от модуля управления иммобилай-
зером.
4) Снимите модуль управления иммобилайзером.

B:  УСТАНОВКА

Установите в обратном порядке.

АНТЕННА ИММОБИЛАЙЗЕРА

SL-40

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

21. Антенна иммобилайзера

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите нижнюю крышку панели инструментов. <См. EI-
43, ДЕМОНТАЖ, Устройство панели инструментов.>

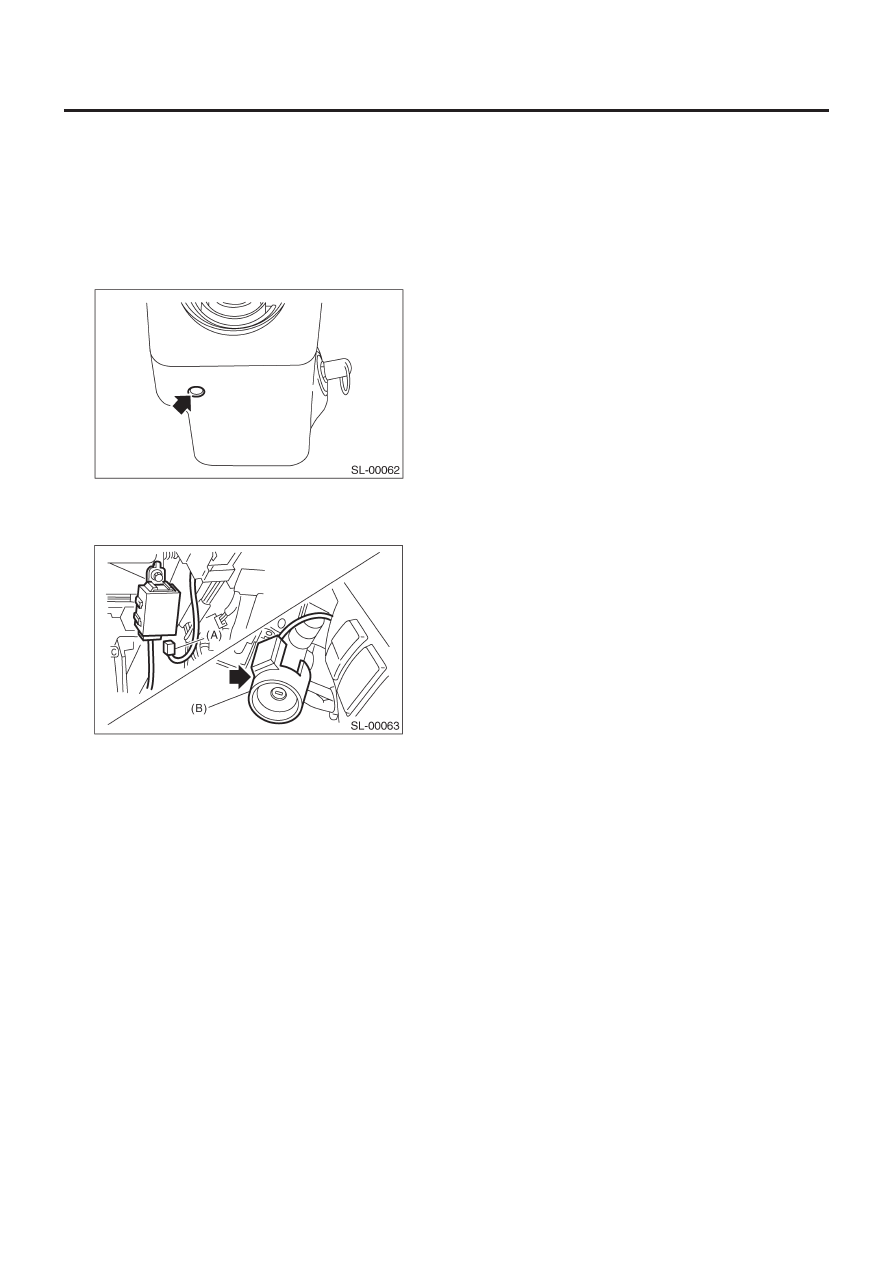

3) Открутите винты, отделите крышку верхней колонки и
крышку нижней колонки.

4) Отсоедините коннектор антенны иммобилайзера (A) от мо-
дуля управления иммобилайзером.
5) Открутите винт и отделите антенну иммобилайзера (B).

B:  УСТАНОВКА

Установите в обратном порядке.
