AJ: DTC 73 КОРОТКОЕ ЗАМЫКАНИЕ АККУМУЛЯТОРА В ЦЕПИ БОКОВОГО ДАТЧИКА G

ДИАГНОЗ:
• Неверное выходное напряжение бокового  датчика G

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.

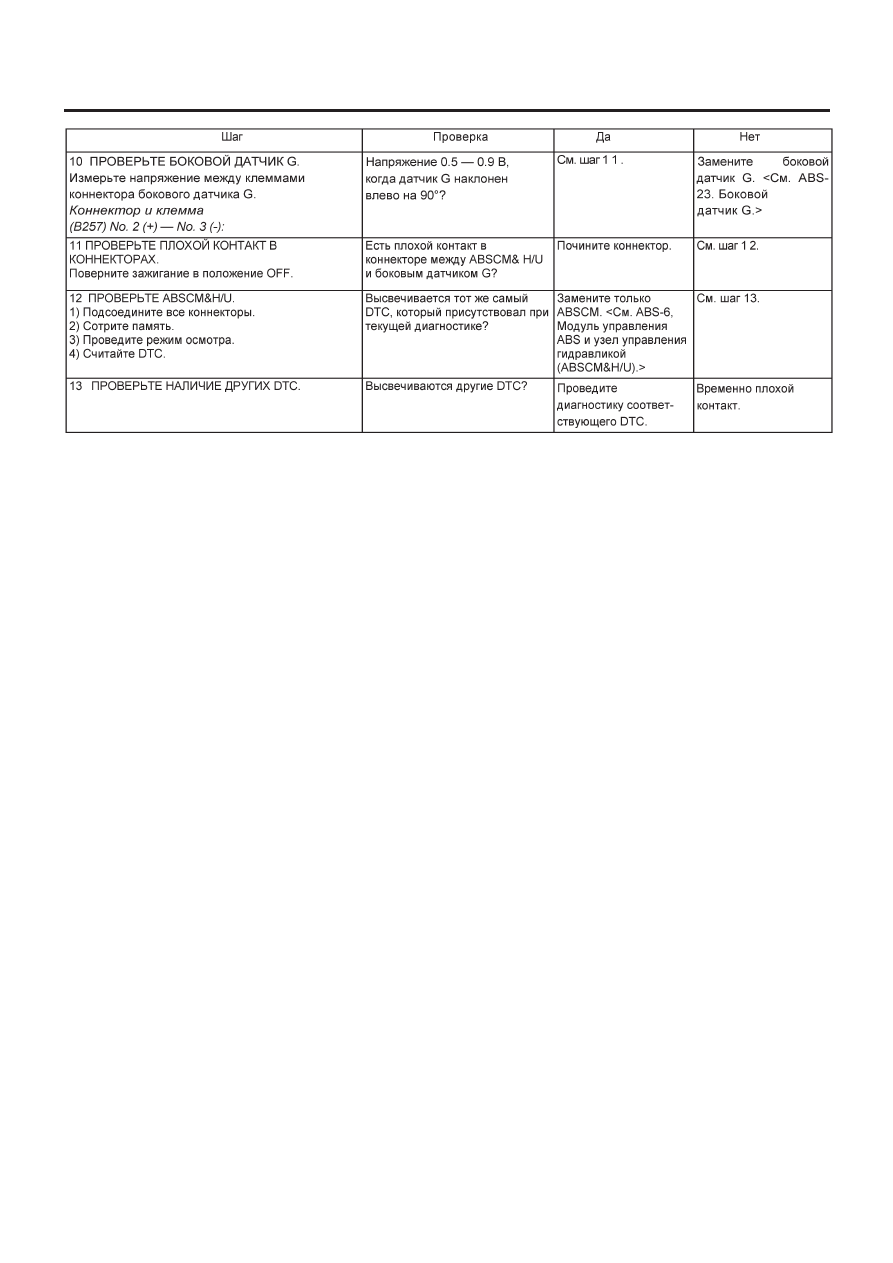

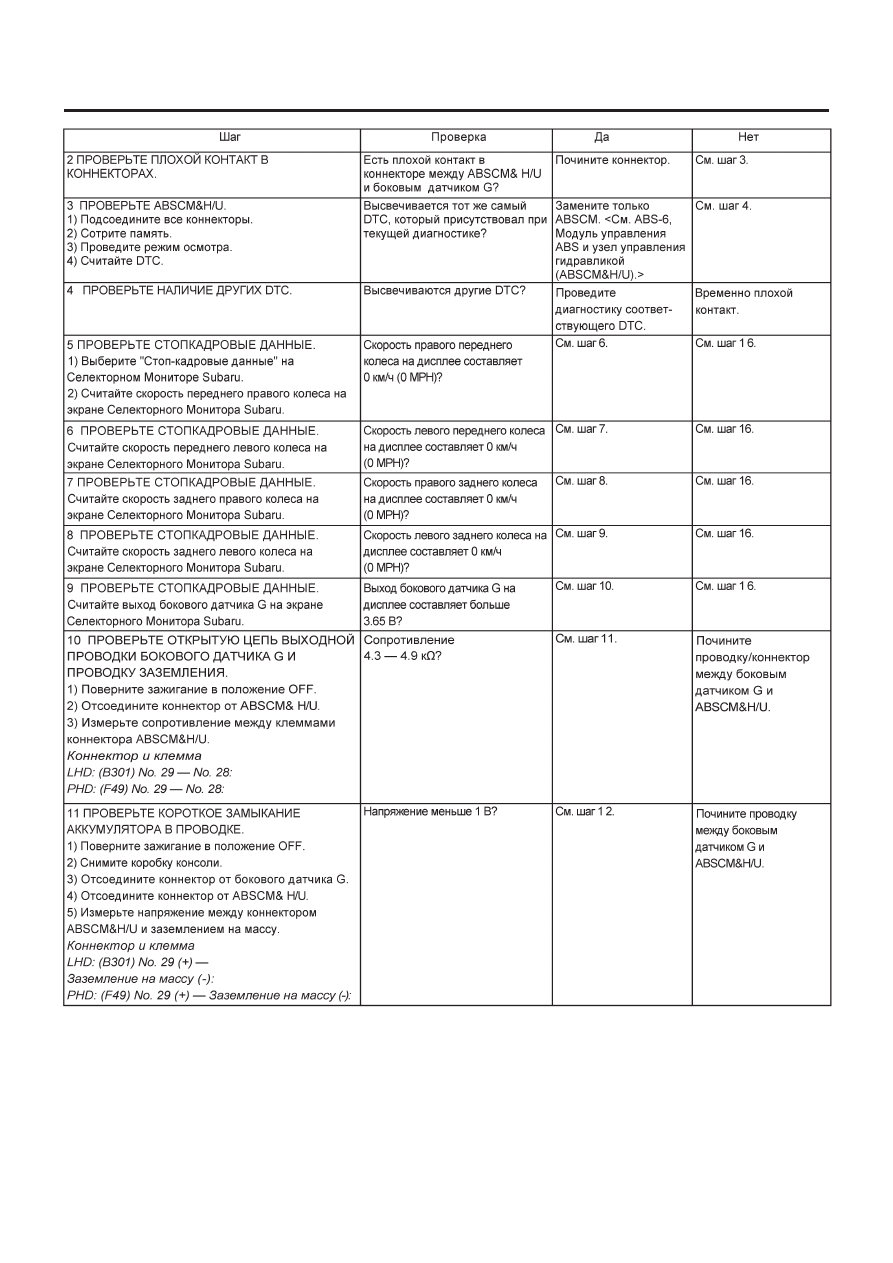

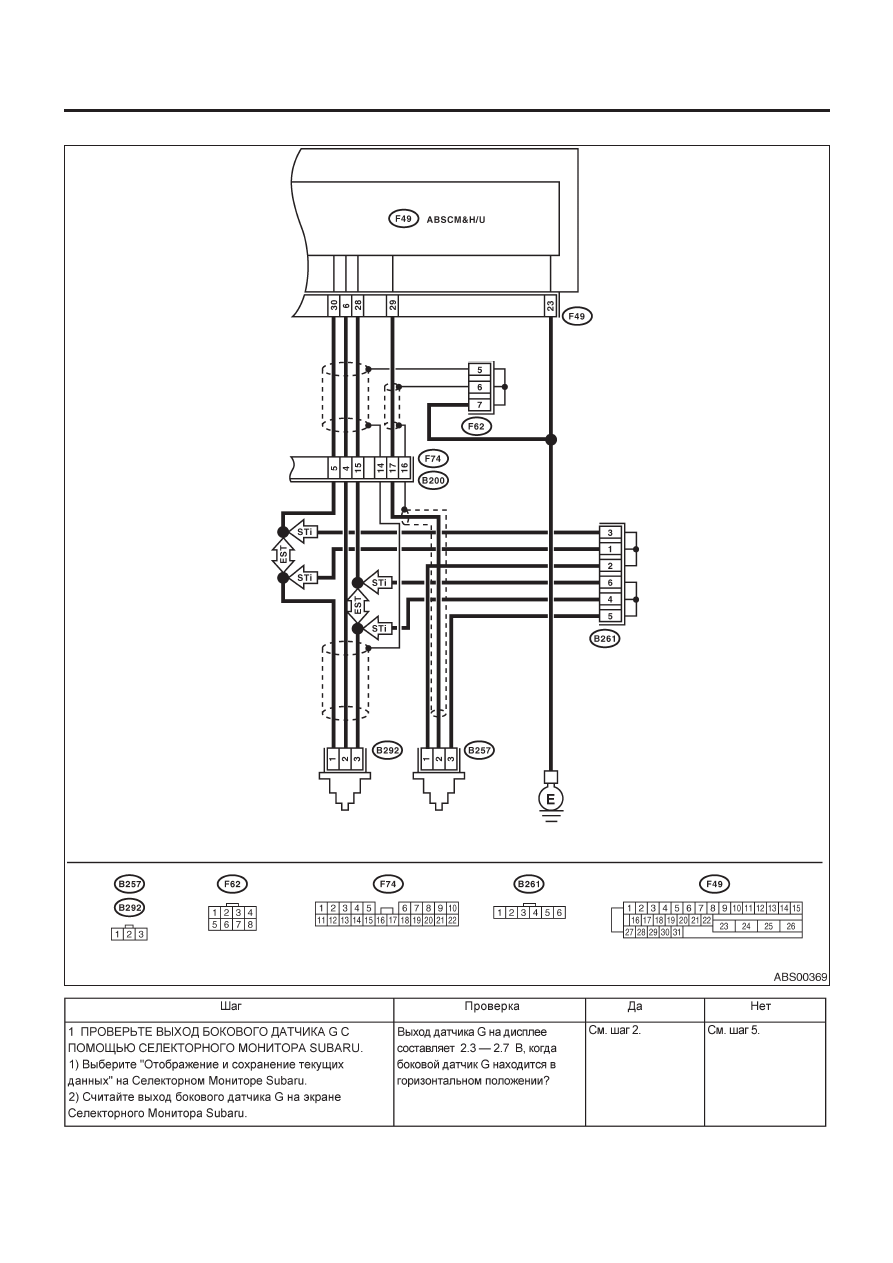

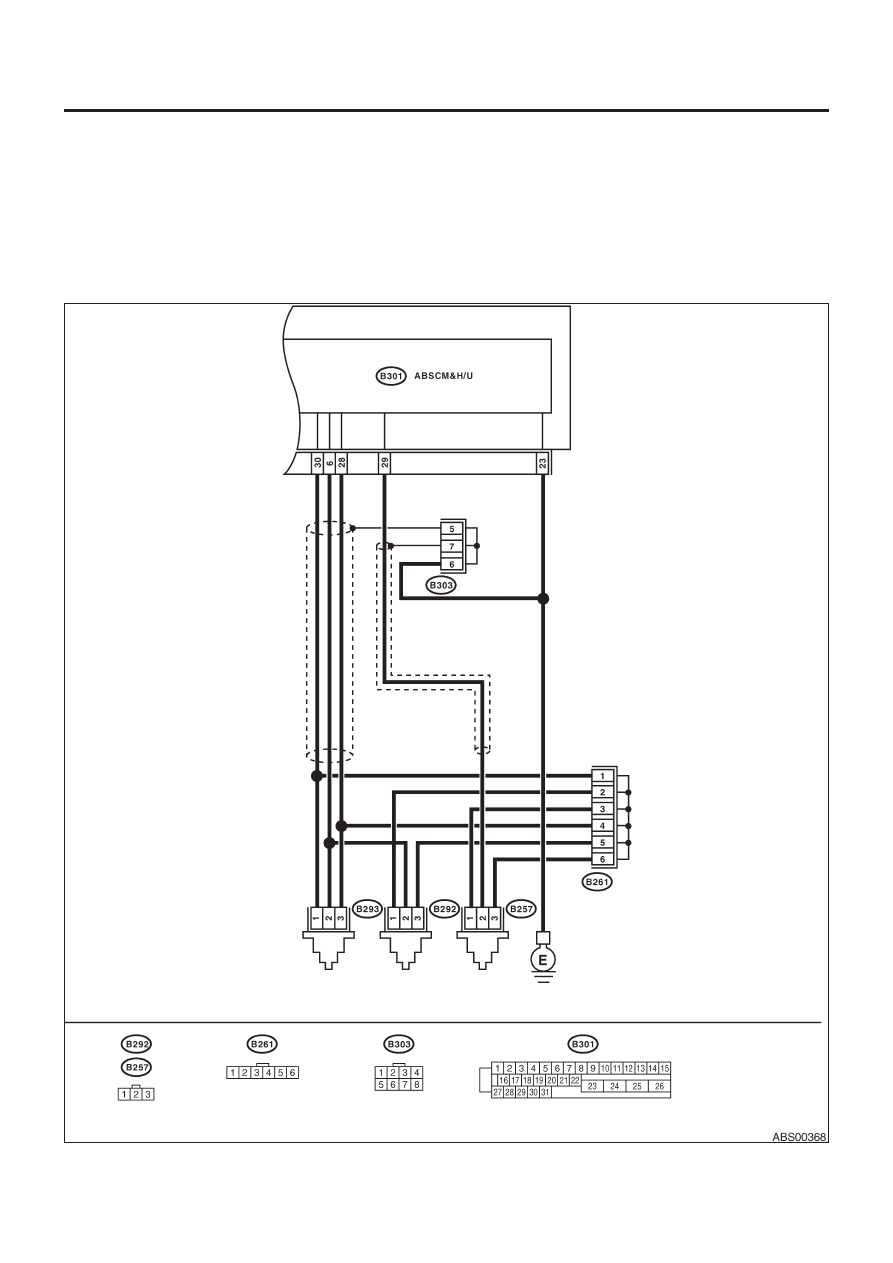

ДИАГРАММА ПРОВОДКИ:

МОДЕЛЬ LHD

Защитный

соединительный

коннектор

Соединительный

коннектор

(боковой датчик G)

Датчик G ABS

(кроме модели STi)

Датчик G ABS
(модель STi)

Боковой

датчик G ABS

(модель STi)
