ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-109

ABS (ДИАГНОСТИКА)

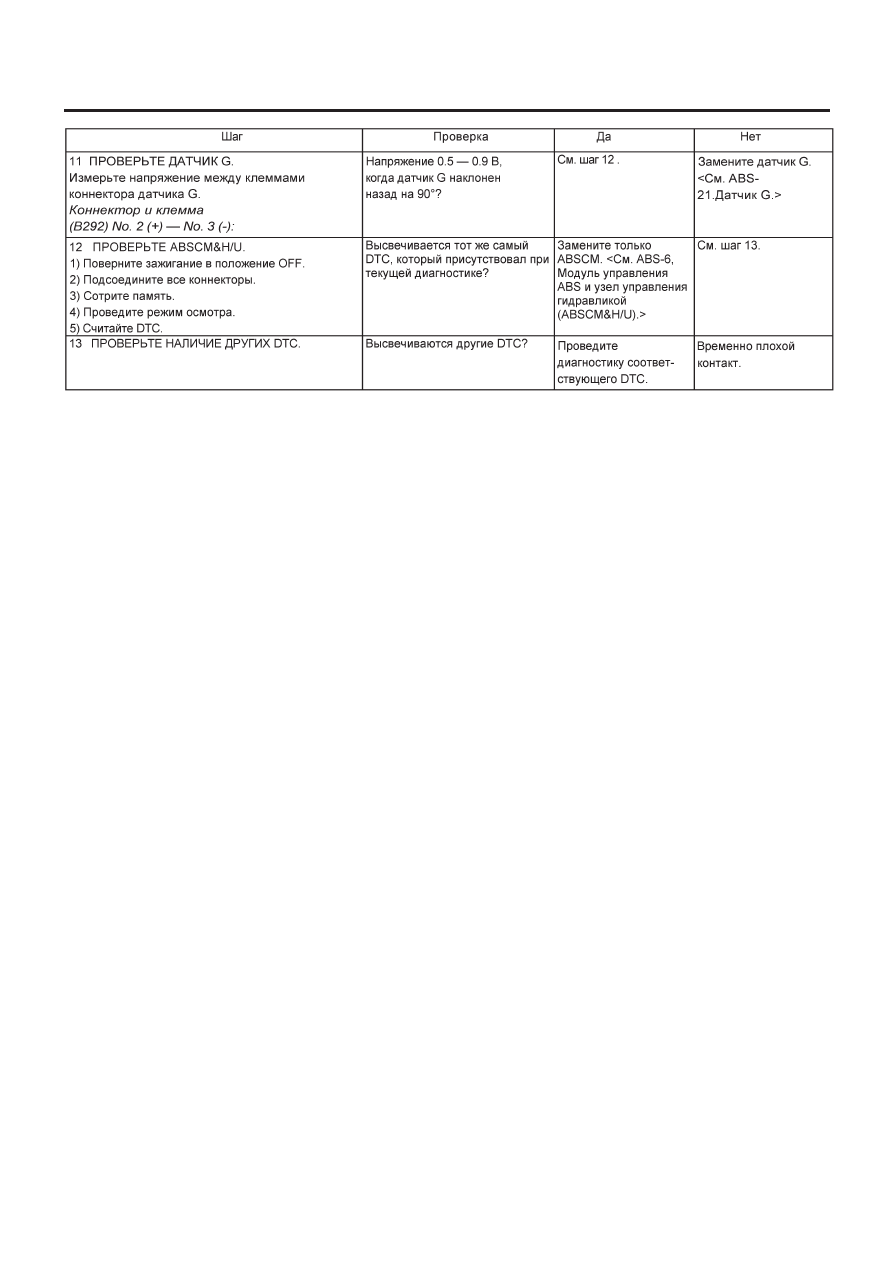

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-110

ABS (ДИАГНОСТИКА)

Al:  DTC 73 ОТКРЫТАЯ ЦЕПЬ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ

БОКОВОГО ДАТЧИКА G

ДИАГНОЗ:
• Неверное выходное напряжение бокового датчика G

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.

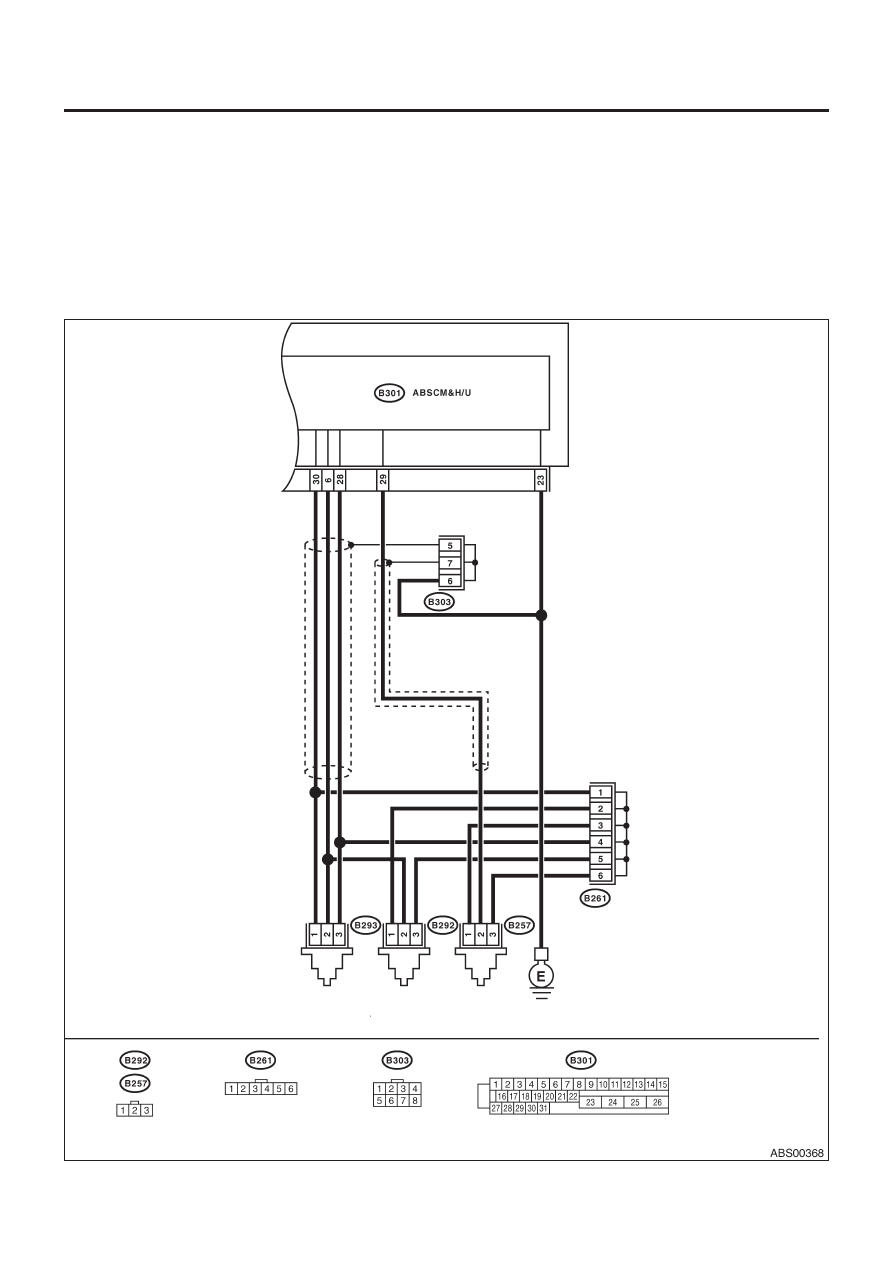

ДИАГРАММА ПРОВОДКИ:

МОДЕЛЬ LHD

Защитный

соединительный

коннектор

Соединительный

коннектор

(боковой датчик G)

Датчик G ABS

(кроме модели STi)

Датчик G ABS
(модель STi)

Боковой

датчик G ABS

(модель STi)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-111

ABS (ДИАГНОСТИКА)

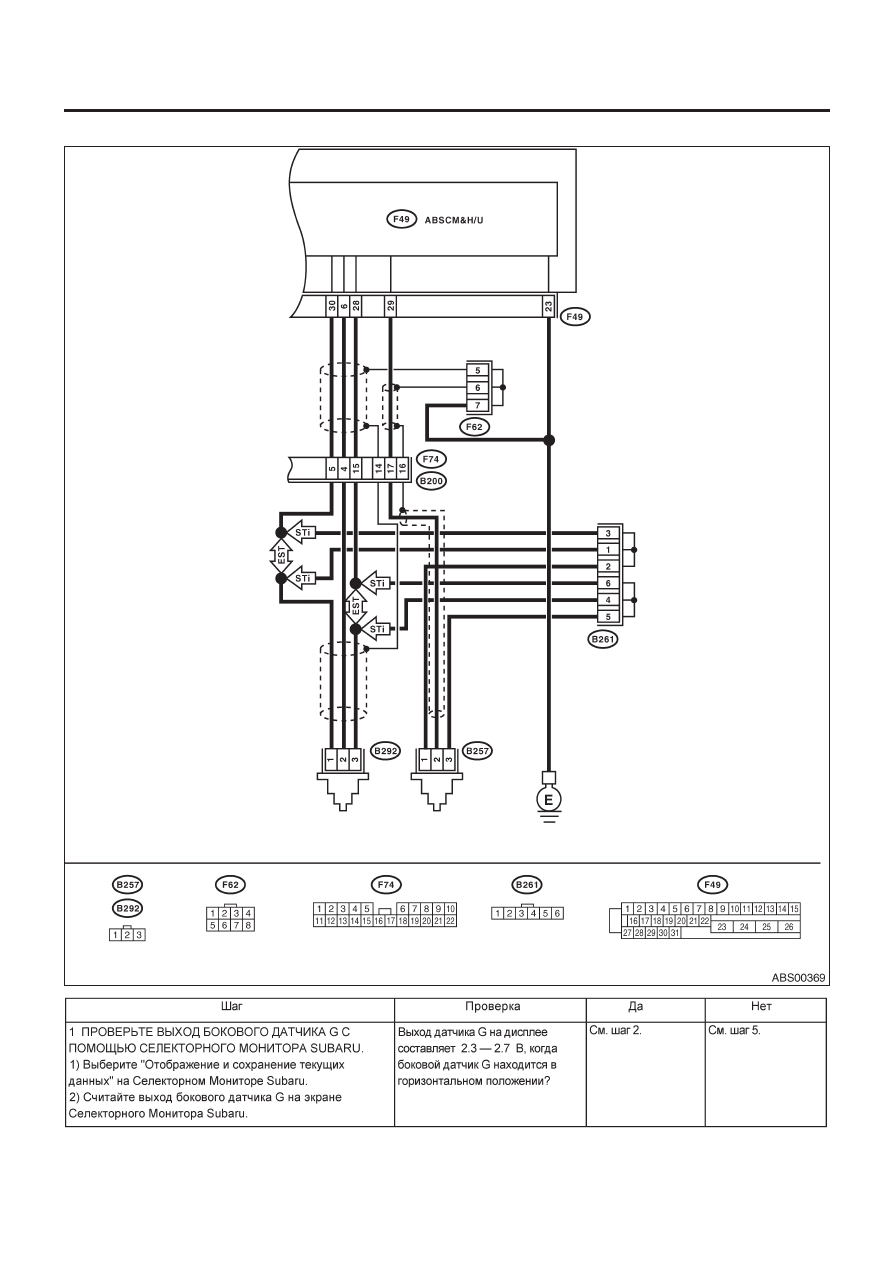

МОДЕЛЬ RHD

Защитный

соединительный

коннектор

Соединительный

коннектор

(боковой датчик G)

Датчик G ABS

(кроме модели STi)

Боковой

датчик G ABS

(модель STi)

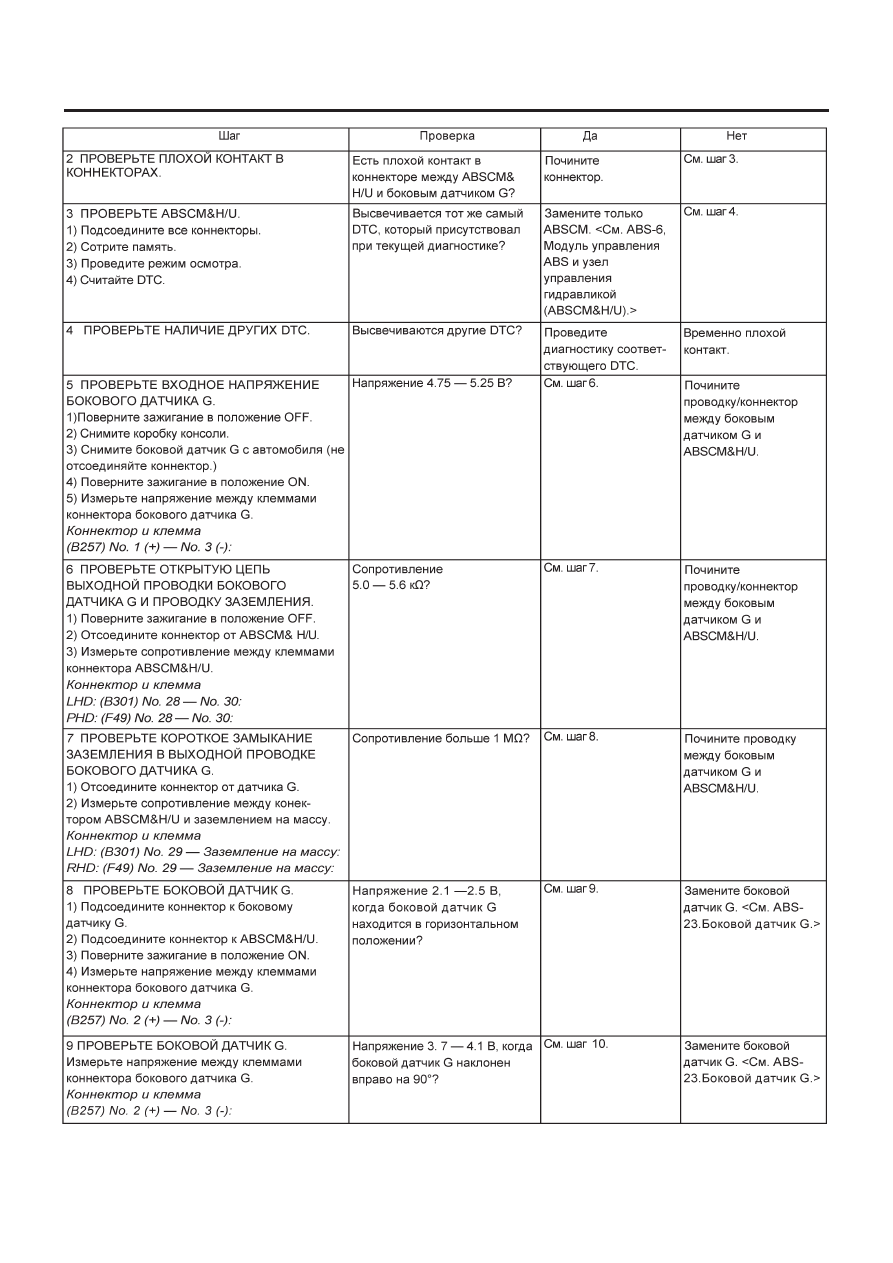

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-112

ABS (ДИАГНОСТИКА)
