ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-37

ABS (ДИАГНОСТИКА)

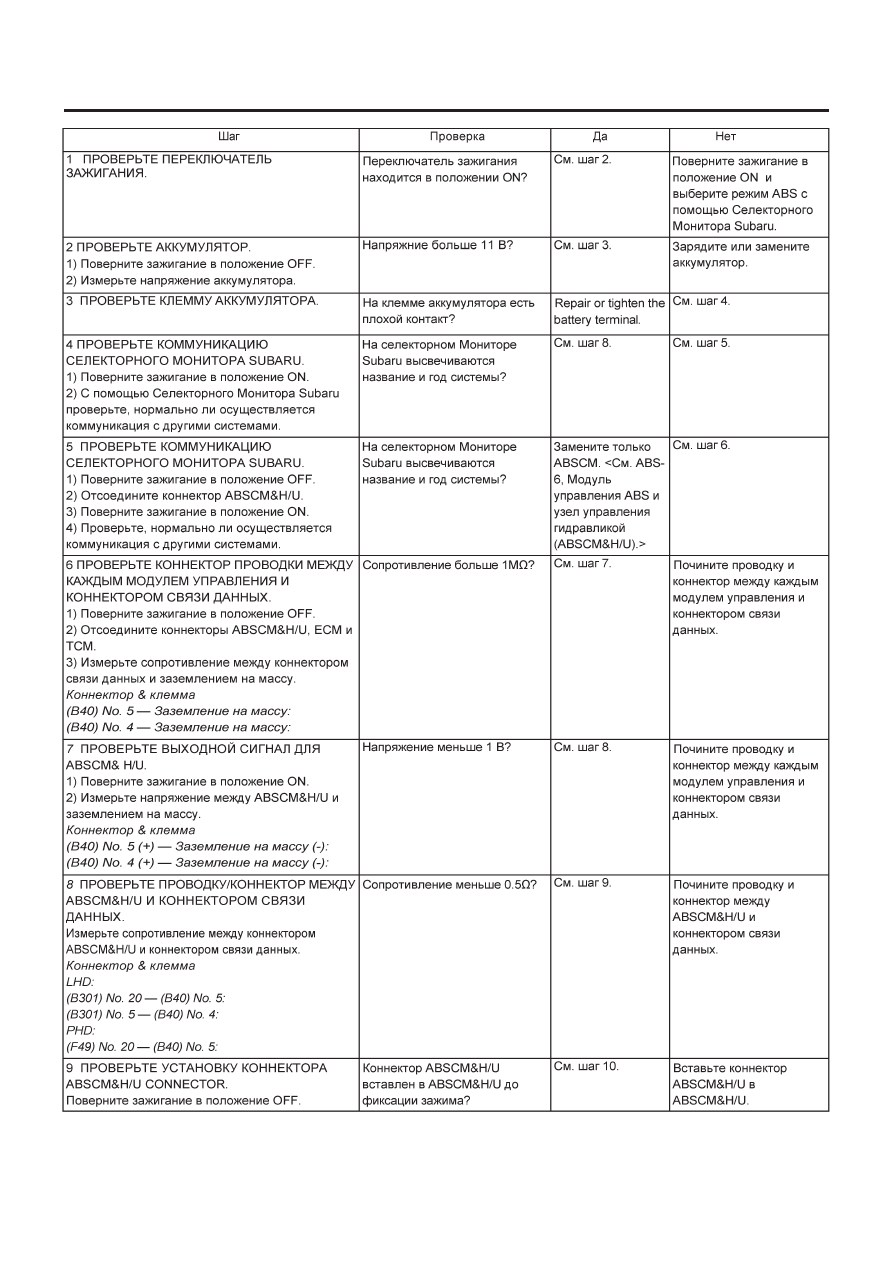

13. Процедура диагностики с диагностическим кодом неполадки (DTC)

A: КОММУНИКАЦИЯ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖНА

ДИАГНОЗ:
• Неисправен коннектор проводки

СИМПТОМ НЕПОЛАДКИ:
• Комуникация между ABS и Селекторным Монитором Subaru не может быть осуществлена.

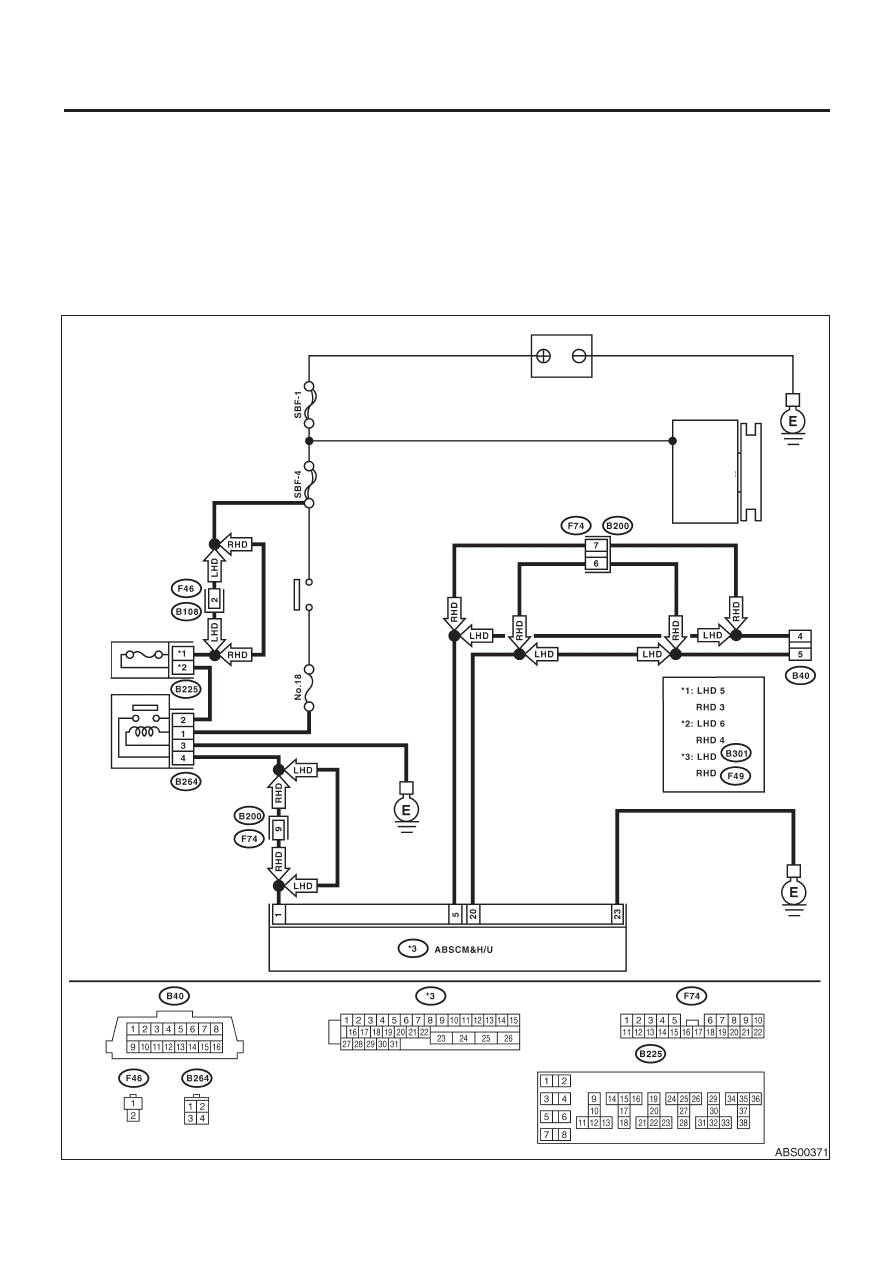

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Генератор

Аккумулятор

Держа-
тель
реле

Реле
ABS

Коннектор
связи
данных

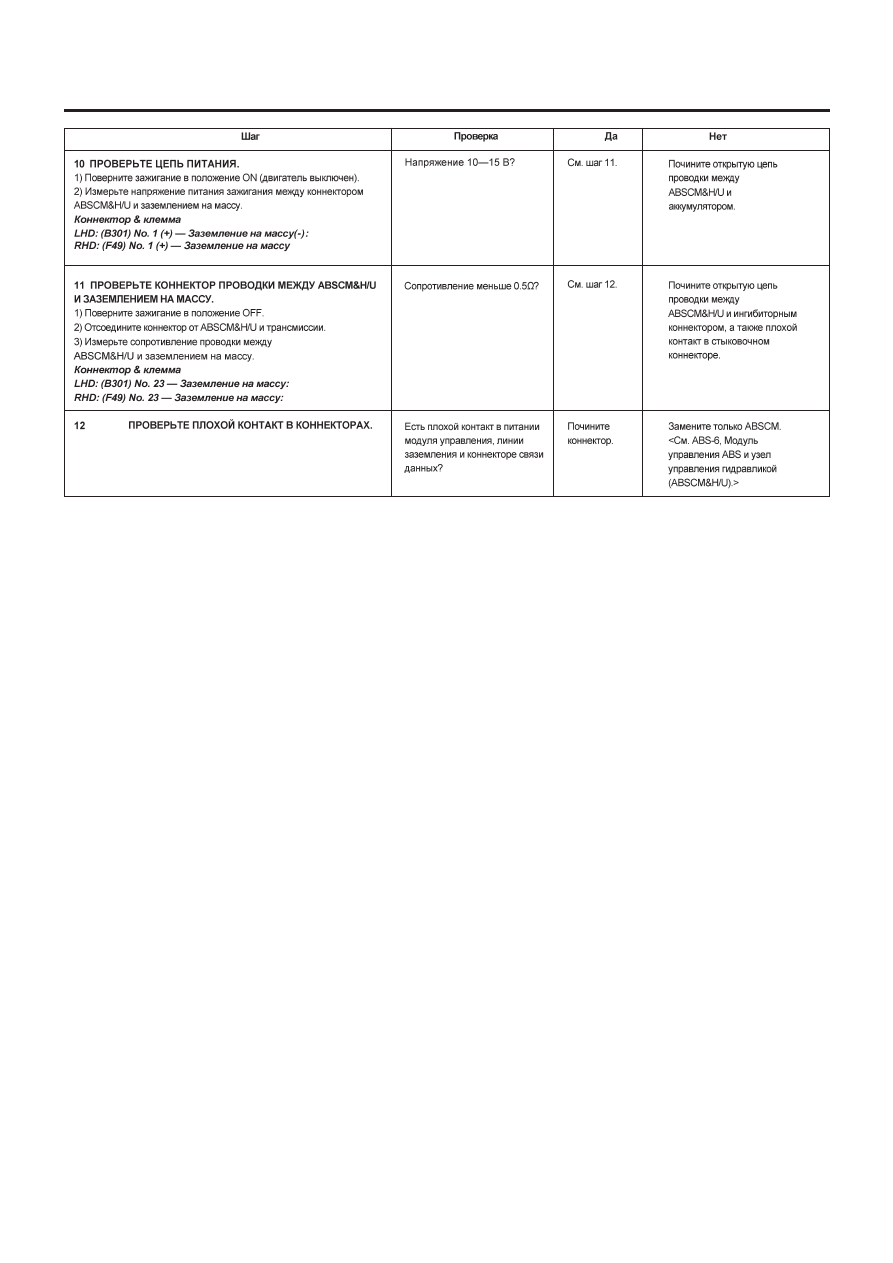

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-38

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-39

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-40

ABS (ДИАГНОСТИКА)

B:  НЕТ DTC

ДИАГНОЗ:
• Цепь предупреждающего светового сигнала ABS замкнута.

СИМПТОМ НЕПОЛАДКИ:
• Предупреждающий световой сигнал ABS продолжает гореть.
• На селекторном мониторе Subaru высвечивается НЕТ DTC.

ПРИМЕЧАНИЕ:
Когда предупреждающий световой сигнал ABS выключен и на Селекторном Мониторе Subaru высвечивается "НЕТ DTC", система
находится в нормальном состоянии.
