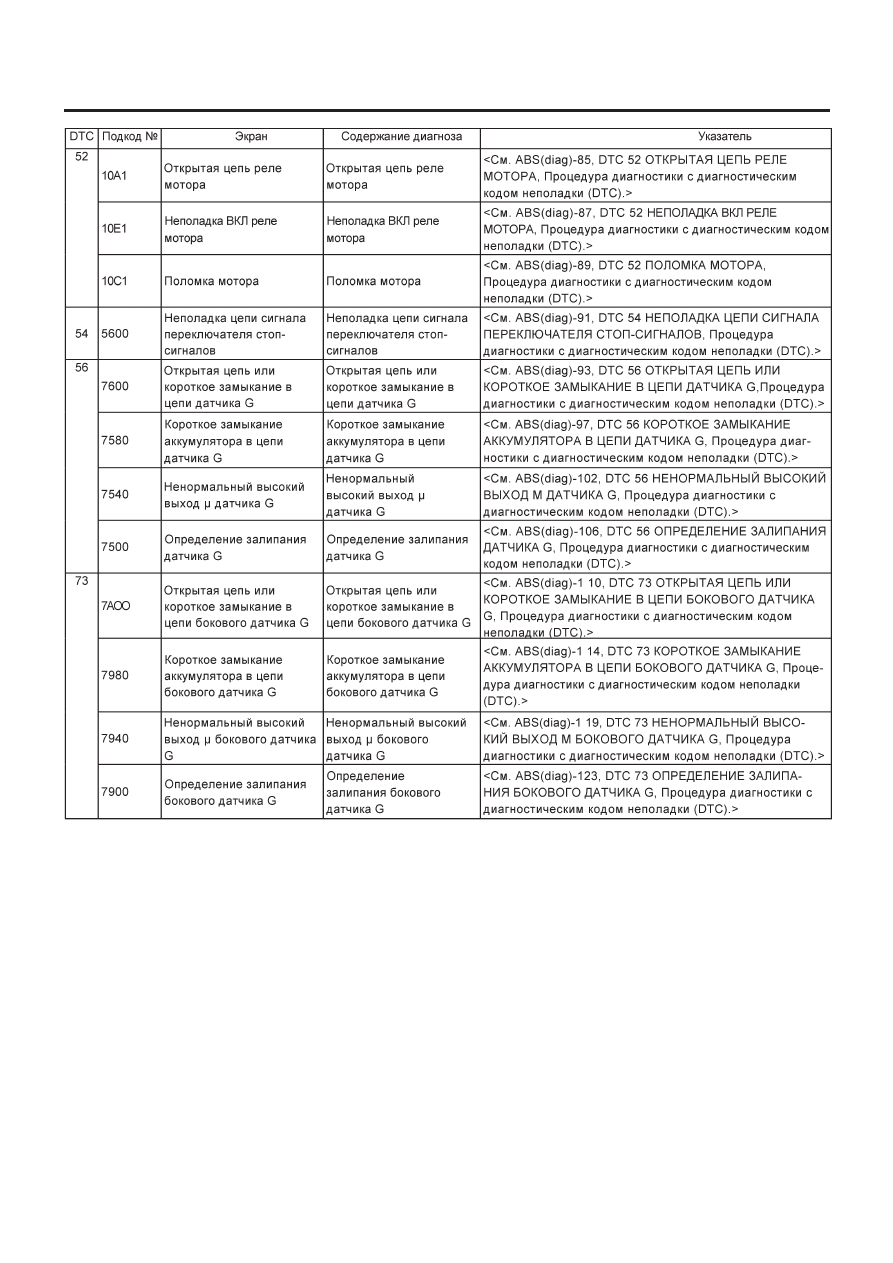

СПИСОК ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS(diag)-25

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS(diag)-26

ABS (ДИАГНОСТИКА)

12. Процедура диагностики без диагностического кода неполадки (DTC)
A: ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ABS НЕ ЗАГОРАЕТСЯ

ДИАГНОЗ:
• Цепь предупреждающего светового сигнала ABS открыта или замкнута.
СИМПТОМ НЕПОЛАДКИ:
• При повороте переключателя зажигания в положение ON (двигатель выключен), предупреждающий световой сигнал ABS не за-
горается.

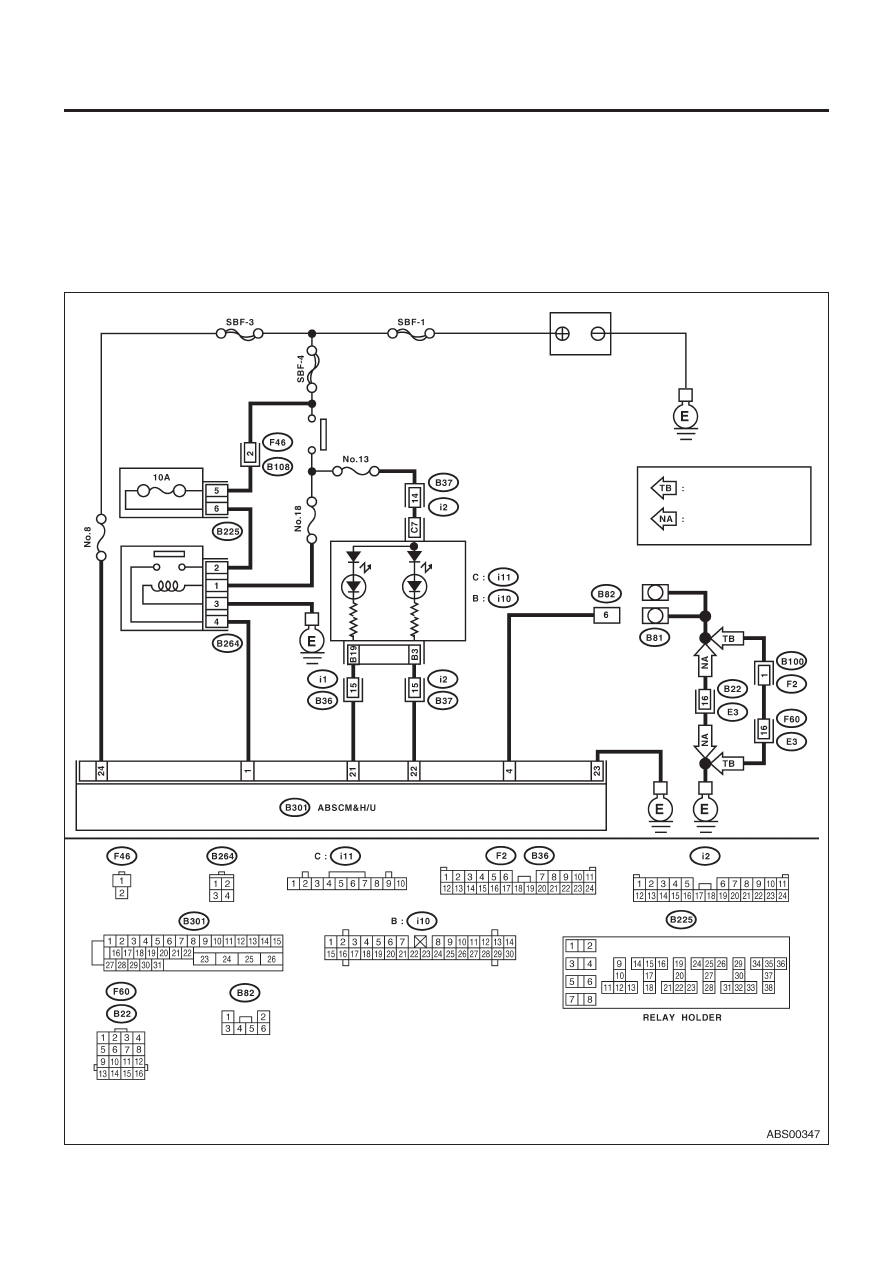

ДИАГРАММА ПРОВОДКИ:
МОДЕЛЬ LHD

Переключатель
зажигания

Держатель реле

Аккумулятор

Реле ABS

Предупреждающий

световой сигнал

тормозов

Предупреждающий

световой сигнал ABS

Комбинационный
прибор

Клемма заземления

Модель с двигателем
турбо

Модель с двигателем
не турбо

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS(diag)-27

ABS (ДИАГНОСТИКА)

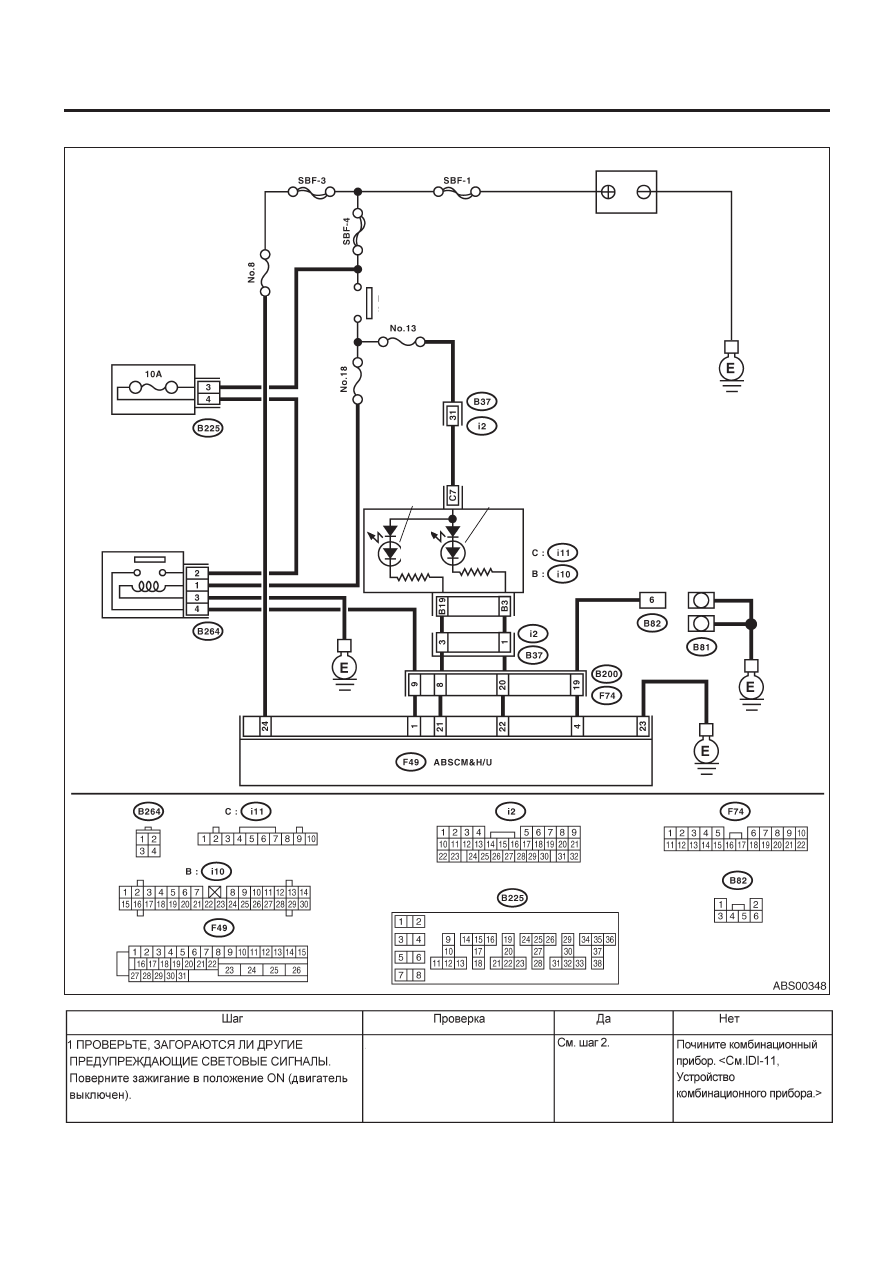

МОДЕЛЬ RHD

Переключатель
зажигания

Держатель реле

Аккумулятор

Реле ABS

Предупреждающий

световой сигнал

тормозов

Преду-

преждающий

световой

сигнал ABS

Комбинационный
прибор

Клемма заземления

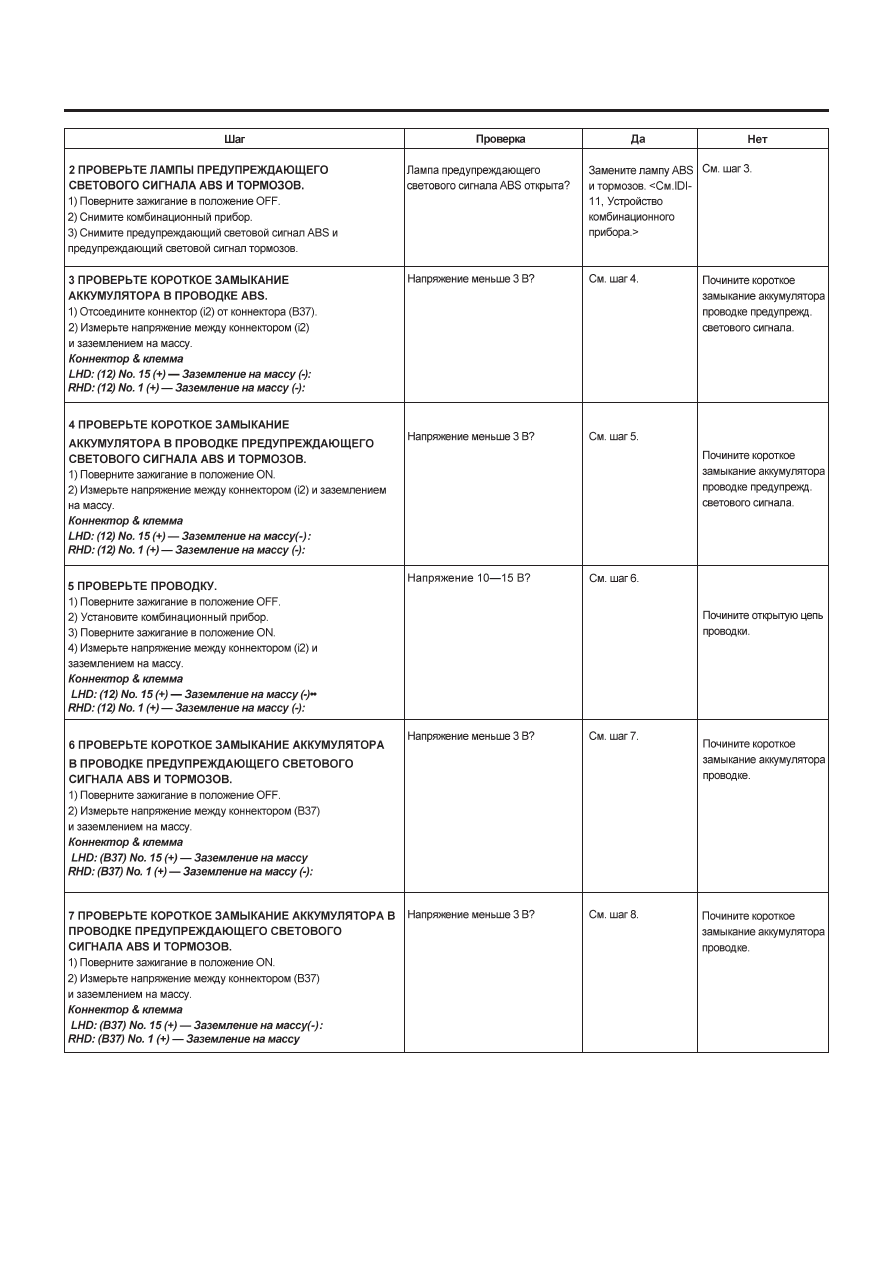

Загораются ли другие
предупреждающие световые
сигналы?
