СИСТЕМА КОЛЕС И ШИН

WT

Стр.

ОБЩЕЕ ОПИСАНИЕ

WT-2

СИСТЕМА КОЛЕС И ШИН

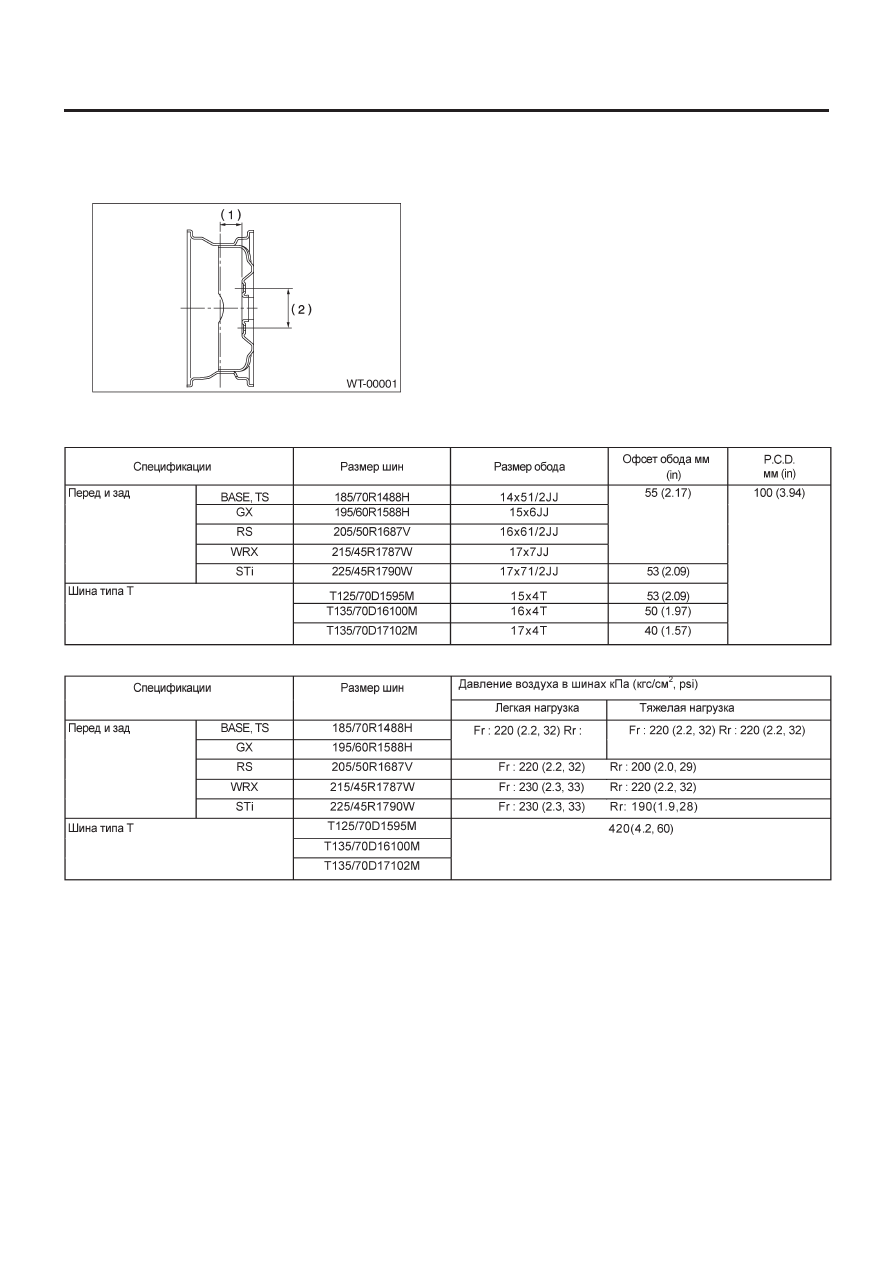

1. Общее описание

A: СПЕЦИФИКАЦИИ

(1) Офсет
(2) P.C.D.

ПРИМЕЧАНИЕ:
• Шина "Типа T " для временного использования поставляет-
ся в качестве запасной шины.
• При буксировке на трейлере давление задних колес долж-
но составлять 250 кПа (2.5 кгс/см

2

, 36 psi).

ОБЩЕЕ ОПИСАНИЕ

WT-3

СИСТЕМА КОЛЕС И ШИН

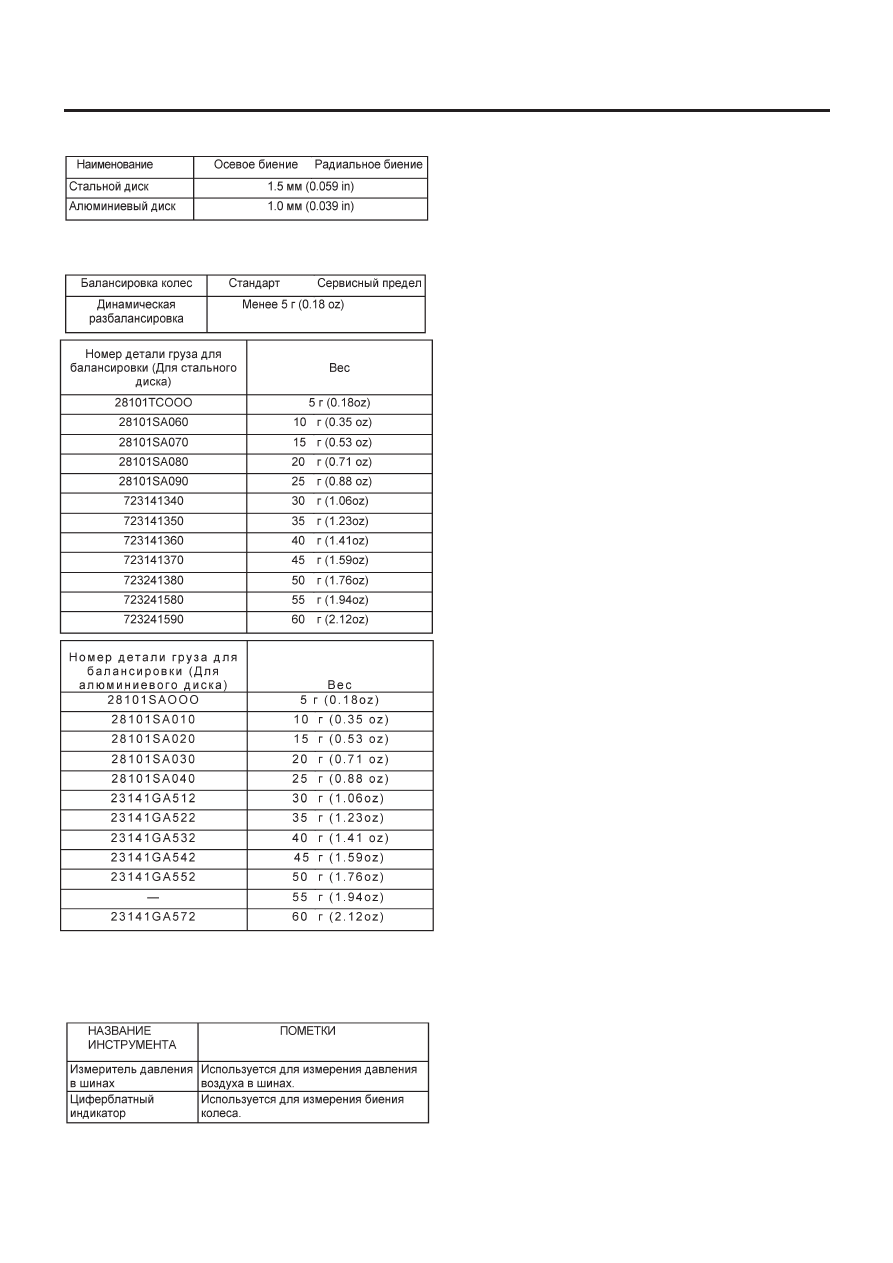

1. СЕРВИСНЫЕ ДАННЫЕ

2. РЕГУЛИРУЕМЫЕ ДЕТАЛИ

B:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕТЫ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ШИНЫ

WT-4

СИСТЕМА КОЛЕС И ШИН

2. Шины

A:  ОСМОТР

1) Удалите камни, стекла, гвозди и т.д. из рисунка протектора.
2) Замените шину в следующих случаях.

ОСТОРОЖНО:
При замене шины используйте шины только того же раз-
мера, строения и диапазона нагрузки, который был ус-
тановлен изначально.

(1)  Если обнаружена больщая трещина на боковой стенке

и поврежден или треснул рисунок.

(2)  Когда на рисунке сплошной линией проявляется "инди-

катор износа рисунка".

(1)  Индикатор износа рисунка
(2) Рисунок

шины

3) При обнаружении трещины на клапане шины замените клапан.

1. ВРАЩЕНИЕ ШИН

Периодически (через 10,000 км/6,200 миль) меняйте шины
местами, как показано на рисунке, чтобы предотвратить их
неравномерный износ и удлиннить срок их службы.
