БОКОВАЯ ТЯГА

RS-19

ЗАДНЯЯ ПОДВЕСКА

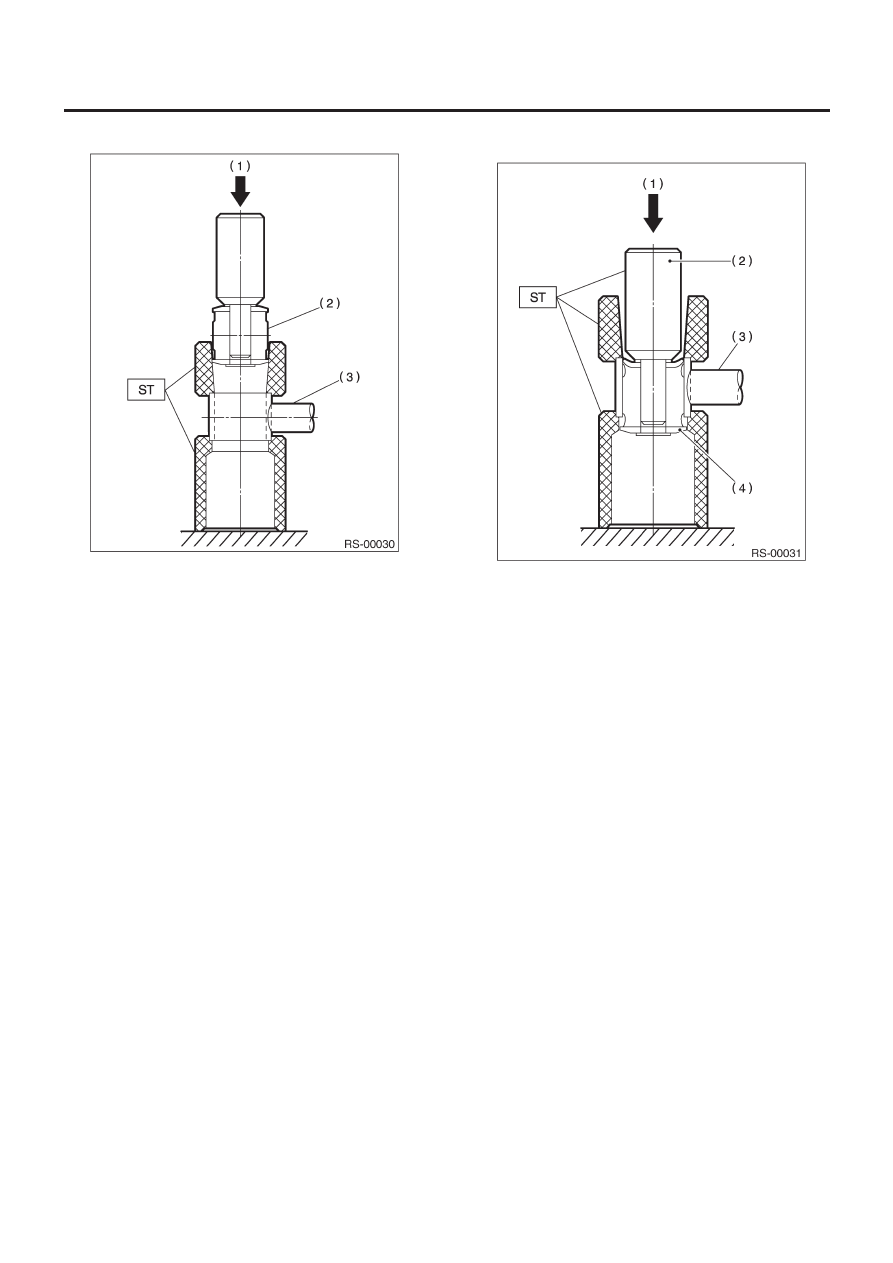

3) С помощью ST запрессуйте втулку на место.

(1) Пресс
(2) Втулка
(3) Боковая

тяга

4) Нажимвйте на плунжер ST, пока фланец втулки не выступит
за боковую тягу.

(1) Пресс
(2) Плунжер
(3) Боковая

тяга

(4) Фланец

БОКОВАЯ ТЯГА

RS-20

ЗАДНЯЯ ПОДВЕСКА

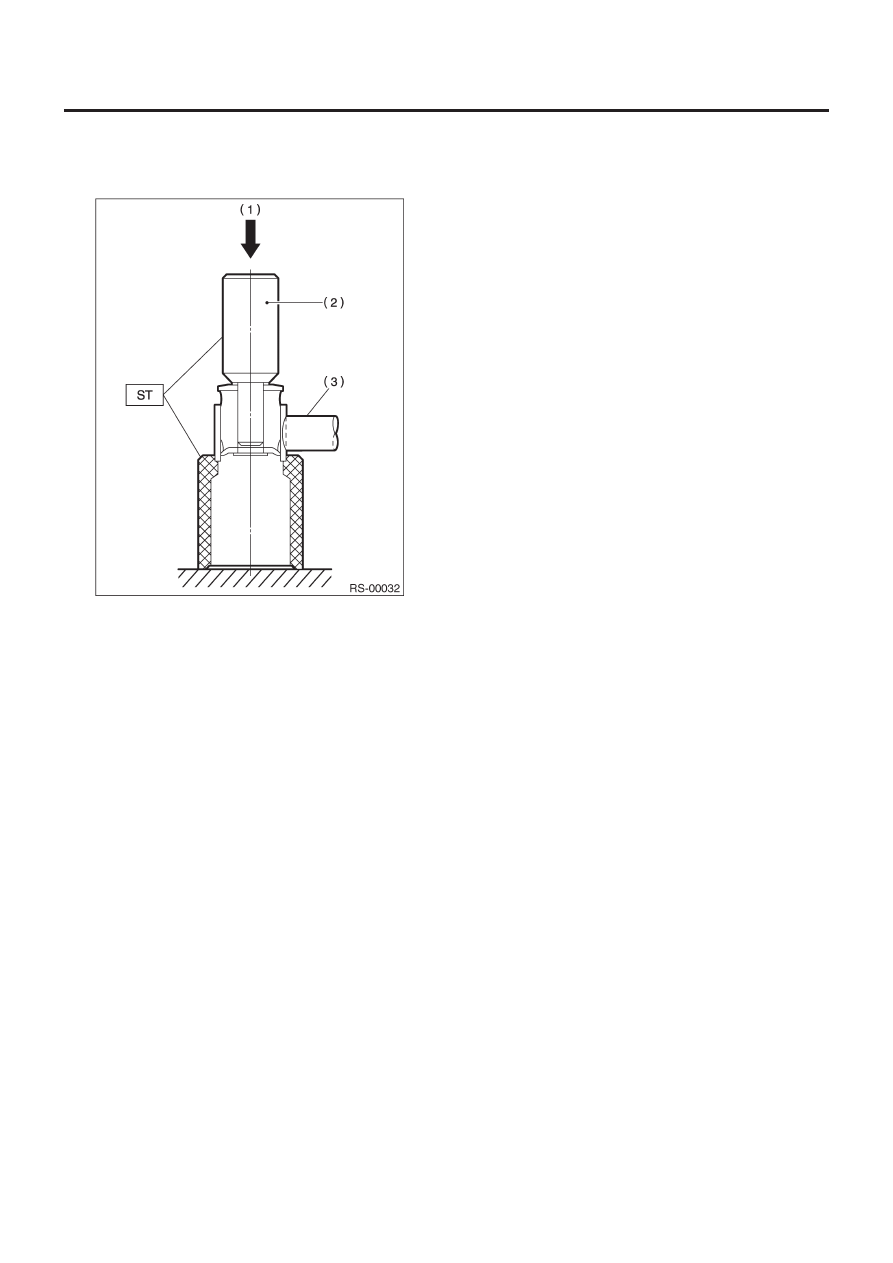

5) Переверните боковую тягу вверх ногами. Нажимайте на
плунжер ST в направлении, обратном указанному в предыду-
щей процедуре, пока втулка не встанет на свое место в доба-
вочной тяге.

(1) Пресс
(2) Плунжер
(3) Боковая

тяга

E:   ОСМОТР

Визуально проверьте боковые тяги на предмет повреждений
или погнутостей.

ЗАДНЯЯ ПОПЕРЕЧИНА

RS-21

ЗАДНЯЯ ПОДВЕСКА

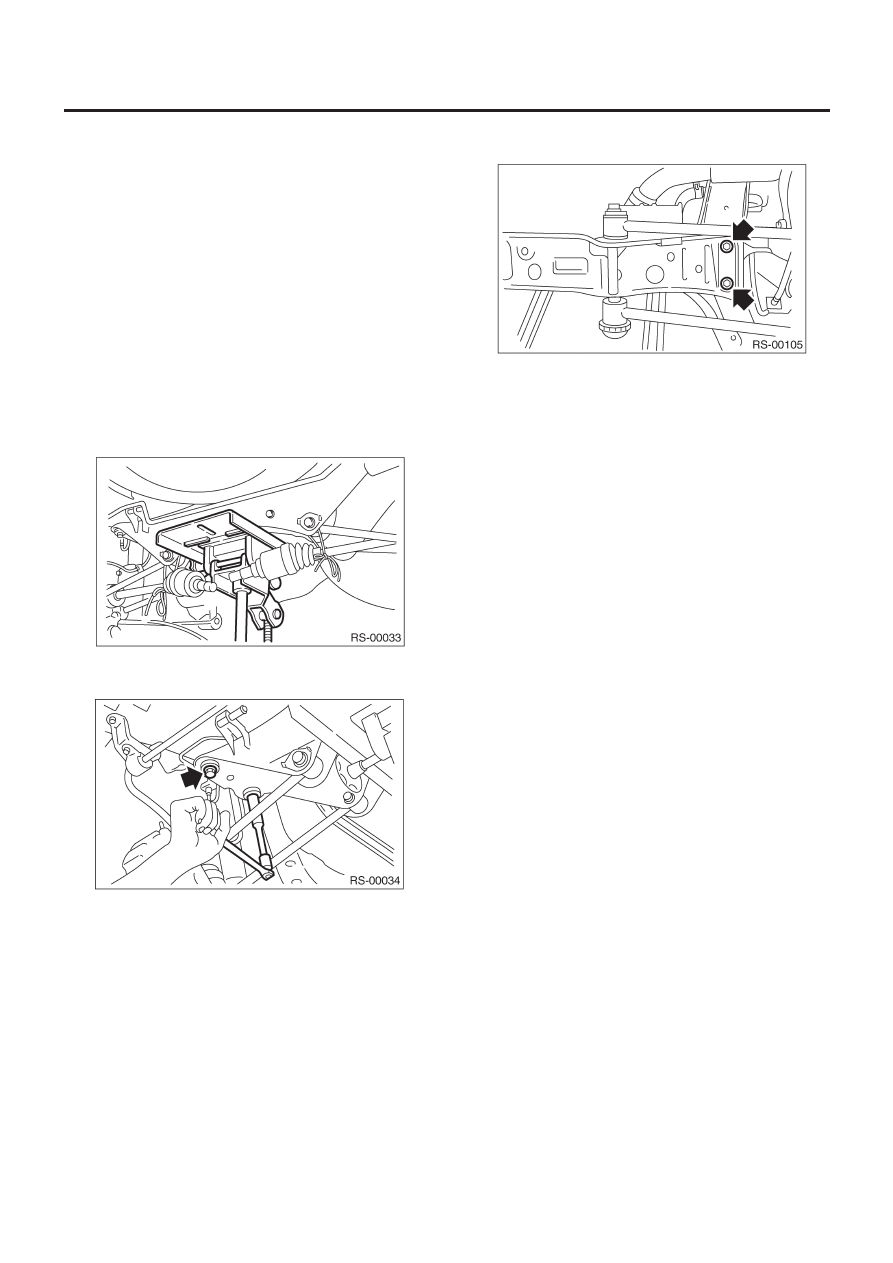

7. Задняя поперечина

A:  ДЕМОНТАЖ

1. МОДЕЛЬ AWD

ОСТОРОЖНО:
Не подвергайте чрезмерному натяжению проводку дат-
чика скорости колеса ABS.

1) Отделите переднюю выхлопную трубу и заднюю выхлопную
трубу.
2) Снимите заднюю выхлопную трубу и глушитель.
3) Снимите задний дифференциал.
Тип T
<См. DI-28, ДЕМОНТАЖ, Задний дифференциал для Типа Т.>
Тип VA
<См. DI-54, ДЕМОНТАЖ, Задний дифференциал для Типа VA.>
4) Поместите трансмиссионный домкрат под задней попере-
чиной.

5) Снимите болты, крепящие поперечину на кузове автомо-
биля, а затем снимите поперечину.

6) Нанесите сопоставительные метки на болт кулачка задней
боковой тяги и на поперечину.
7) Снимите переднюю и заднюю боковые тяги, ослабив гайки.

2.  МОДЕЛЬ FWD

1) Снимите болты, крепящие устройство боковой тяги к зад-
нему кожуху.
2) Снимите заднюю выхлопную трубу и глушитель.
3) Снимите крышку тепловой защиты.

4) Снимите болт, крепящий поперечину на кузове, затем сни-
мите поперечину.

B:  УСТАНОВКА

1. МОДЕЛЬ AWD

ПРИМЕЧАНИЕ:
• Замените открученные самоконтрящиеся гайки на новые.
• Во время затяжки регулировочного болта всегда фиксируй-
те головку болта и затягивайте гайку.

1) Установите в обратном порядке.
2) Информация по установке и моменту затяжки заднего
дифференциала:
Тип T
<См. DI-29, УСТАНОВКА, Задний дифференциал для Типа Т.>
Тип VA
<См. DI-55, УСТАНОВКА, Задний дифференциал для Типа VA.>
3) Всегда затягивайте резиновую втулку, когда шины будут
находиться в полном контакте с полом, и автомбиль будет
иметь собственную массу.
4) Проверьте установку колес и отрегулируйте.

2. МОДЕЛЬ FWD

ПРИМЕЧАНИЕ:
• Замените открученные самоконтрящиеся гайки на новые.
• Во время затяжки регулировочного болта всегда фиксируй-
те головку болта и затягивайте гайку.

1) Установите в обратном порядке.
2) Всегда затягивайте резиновую втулку, когда шины будут
находиться в полном контакте с полом, и автомбиль будет
иметь собственную массу.
3) Проверьте установку колес и отрегулируйте.

C: ОСМОТР

Проверьте снятые детали на предмет износа, повреждений и
трещин и почините или замените в случае обнаружения таковых.

ТАБЛИЦА ОБЩЕЙ ДИАГНОСТИКИ

RS-22

ЗАДНЯЯ ПОДВЕСКА

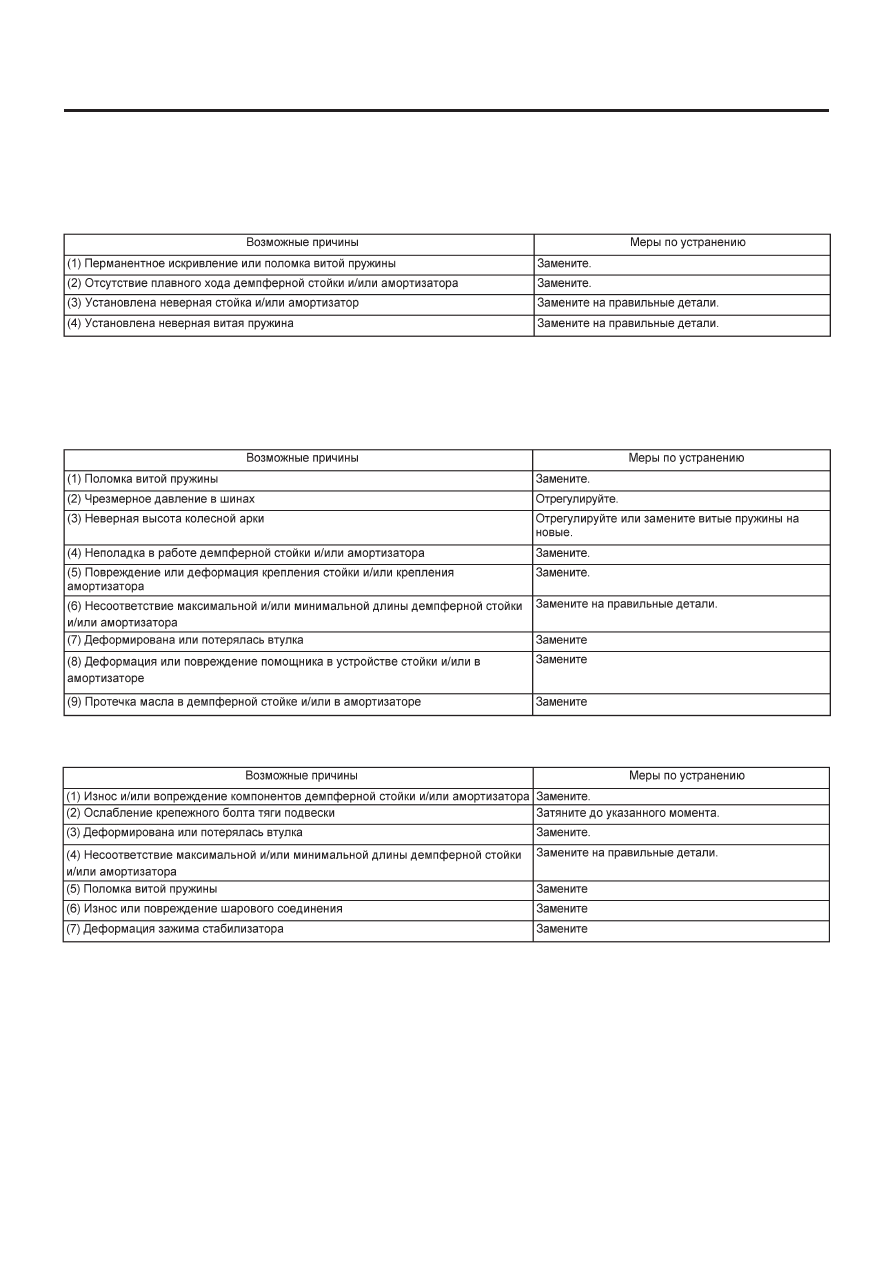

8. Таблица общей диагностики

A:  ОСМОТР

1. НЕВЕРНАЯ ПОСАДКА АВТОМОБИЛЯ ИЛИ НЕВЕРНАЯ ВЫСОТА КОЛЕСНЫХ АРОК

2.  ПЛОХОЙ КОМФОРТ ПРИ ДВИЖЕНИИ

1) Большая отдача
2) Автомобиль продолжает раскачиваться слишком долго после переезда через кочку и/или выбоину
3) Сильная встряска при ударах

3. ШУМ
