ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SOw/oOBD)-6

ВЫХЛОП

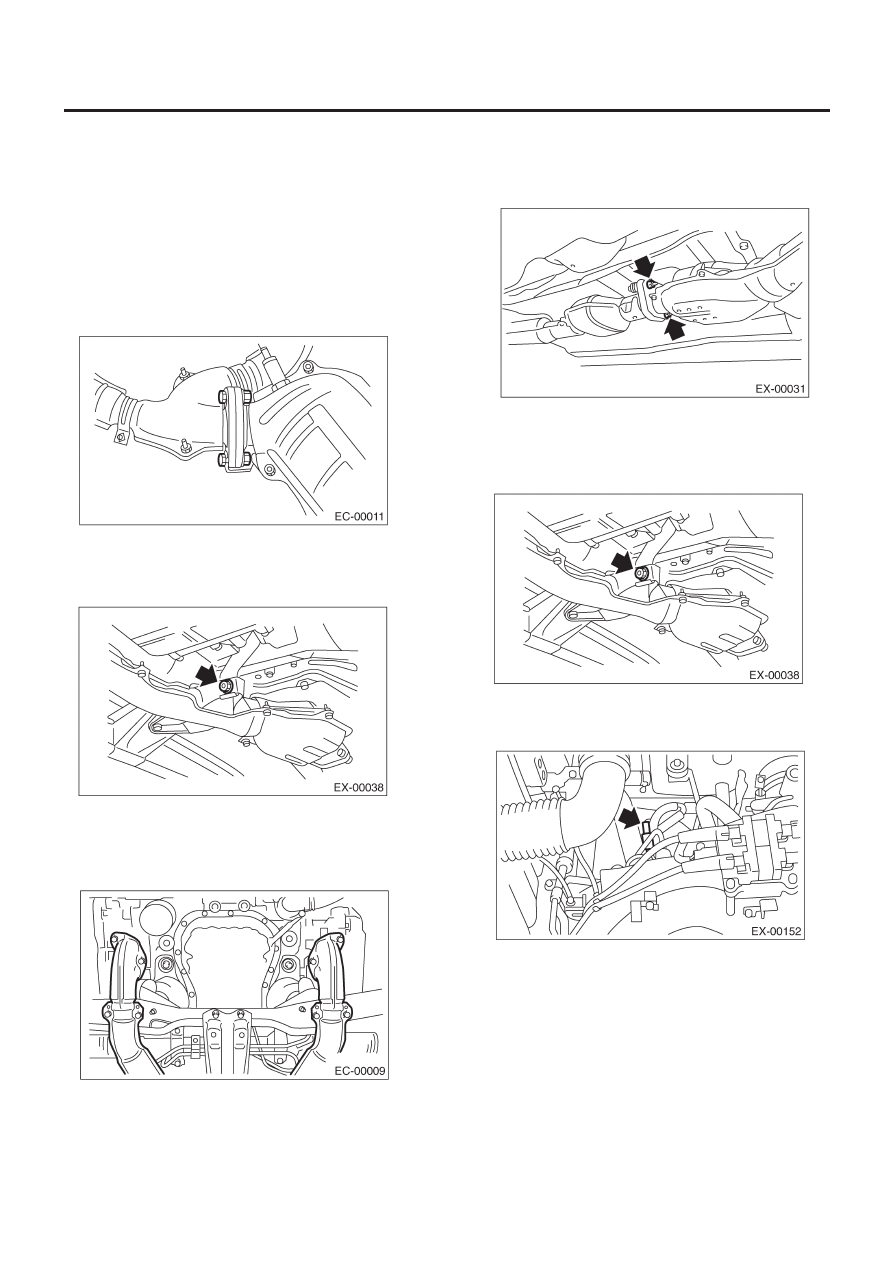

2. Передняя выхлопная труба

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор датчика кислорода. (С каталитиче-
ским преобразователем)

3) Поднимите автомобиль.
4) Разделите переднюю и центральную выхлопную трубу как
одно целое и заднюю выхлопную трубу.

ПРЕДУПРЕЖДЕНИЕ:
Осторожно, выхлопная труба горячая

5) Снимите нижнюю крышку.

6) Снимите гайки, крепящие переднюю выхлопную трубу на
головках цилиндров.

ОСТОРОЖНО:
Следите за тем, чтобы не вытащить вниз переднюю и
центральную выхлопную трубу.

7) Снимите болт, крепящий переднюю и центральную выхлоп-
ную трубу на подвесном кронштейне.

8) Снимите переднюю и центральную выхлопную трубу с ав-
томобиля как одно целое.

ОСТОРОЖНО:
• При демонтаже следите за тем, чтобы передняя и цен-
тральная выхлопная труба не упала, т.к. она довольно
тяжелая.
• После демонтажа передней и центральной выхлопной
трубы не давите сильно на заднюю выхлопную трубу.

9) Отделите переднюю выхлопную трубу от центральной вы-
хлопной трубы.

10) Снимите датчик кислорода. (С каталитическим преобра-
зователем) <См. FU(H4SOw/oOBD)-41, ДЕМОНТАЖ, Датчик
кислорода.>

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SOw/oOBD)-7

ВЫХЛОП

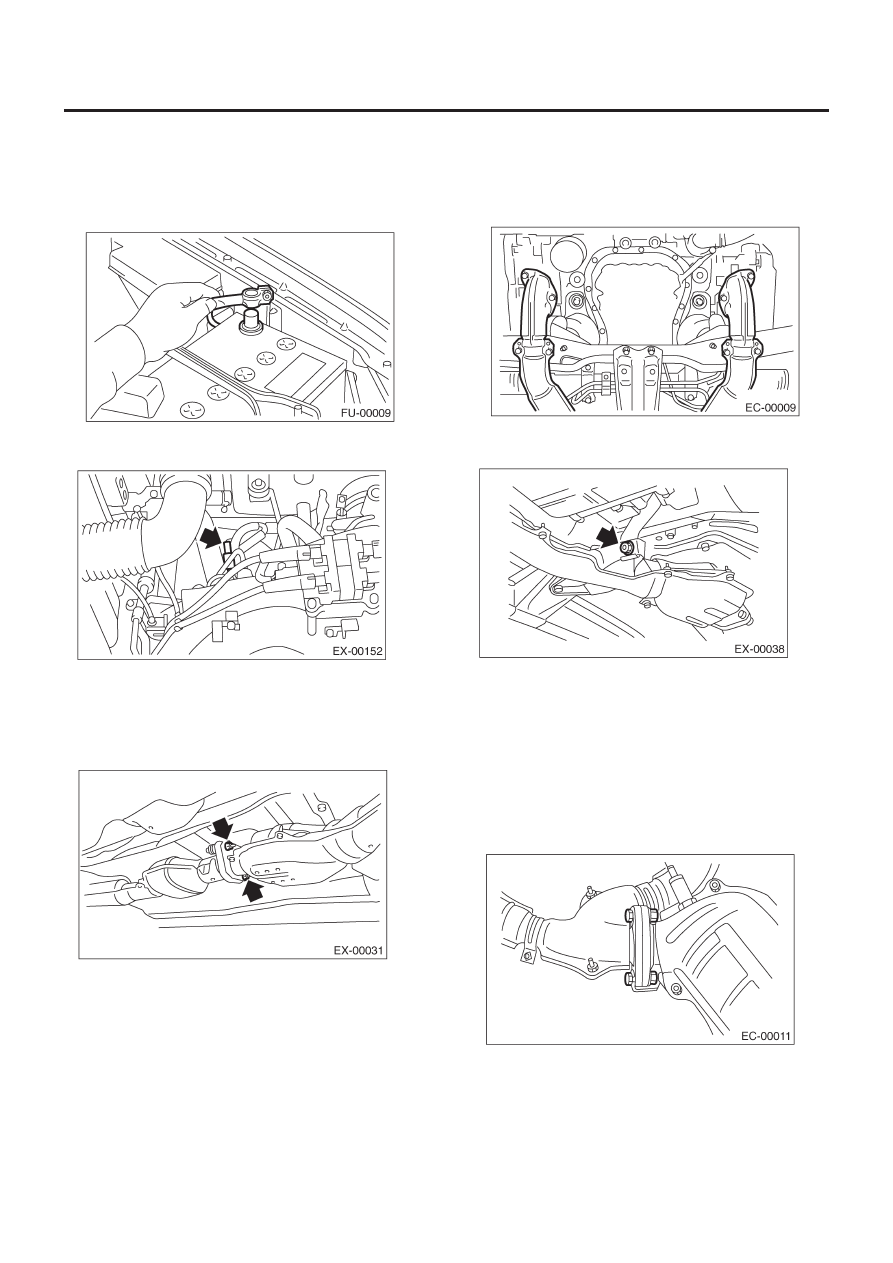

B:  УСТАНОВКА

1) Установите датчик кислорода. (С каталитическим преобра-
зователем) <См. FU(H4SOw/oOBD)-41, УСТАНОВКА, Датчик
кислорода.>
2) Подсоедините переднюю выхлопную трубу к центральной
выхлопной трубе.

ПРИМЕЧАНИЕ:
Замените прокладки на новые.

Момент затяжки:

30 Н-м (3.1 кгс-м, 22.4 ft-lb)

3) Установите переднюю и центральную выхлопную трубу на
автомобиль.
4) Временно затяните болт, крепящий переднюю и централь-
ную выхлопную трубу на подвесном кронштейне.

5) Затяните гайки, крепящие переднюю выхлопную трубу на
головках цилиндров.

Момент затяжки:

30 Н-м (3.1 кгс-м, 22.1 ft-lb)

6) Установите нижнюю крышку.

7) Затяните болты, прикрепляющие переднюю и центральную
выхлопную трубу  к задней выхлопной трубе.

Момент затяжки:

18 Н-м (1.8 кгс-м, 13.0 ft-lb)

8) Затяните болт, крепящий переднюю и центральную вы-
хлопную трубу на подвесном кронштейне.

Момент затяжки:

35 Н-м (3.6 кгс-м, 26.0 ft-lb)

9) Опустите автомобиль.
10) Подсоедините коннектор датчика кислорода. (С каталити-
ческим преобразователем)

ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SOw/oOBD)-8

ВЫХЛОП

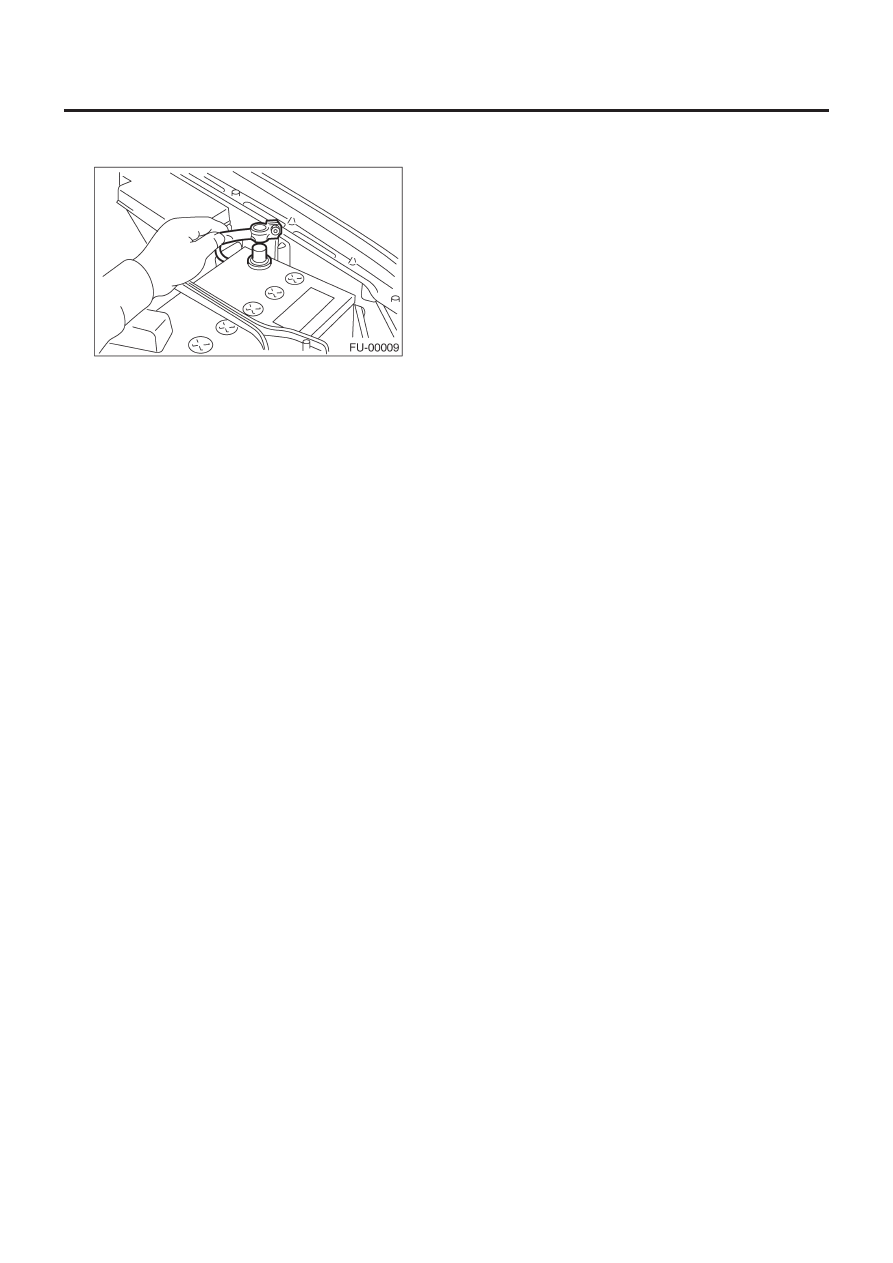

11) Подсоедините кабель заземления аккумулятора к аккуму-
лятору.

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.

ЦЕНТРАЛЬНАЯ ВЫХЛОПНАЯ ТРУБА

EX(H4SOw/oOBD)-9

ВЫХЛОП

3. Центральная выхлопная труба

A:  ДЕМОНТАЖ

После демонтажа центральной и передней выхлопной трубы
как одного целого, разделите их. См. процедуру демонтажа
передней выхлопной трубы. <См. EX(H4SOw/oOBD)-6, ДЕ-
МОНТАЖ, Передняя выхлопная труба.>

B:  УСТАНОВКА

Установите центральную и переднюю выхлопную трубу как
одно целое. См. процедуру установки передней выхлопной
трубы. <См. EX(H4SOw/ oOBD)-7, УСТАНОВКА, Передняя вы-
хлопная труба.>

C: ОСМОТР

1) Убедитесь в том, что нет утечки выхлопа в стыках и местах
сварки.
2) Убедитесь в том, что нет дыр и ржавчины.
