ОБЩЕЕ ОПИСАНИЕ

EX(H4SOw/oOBD)-2

ВЫХЛОП

1. Общее описание

A: КОМПОНЕНТ

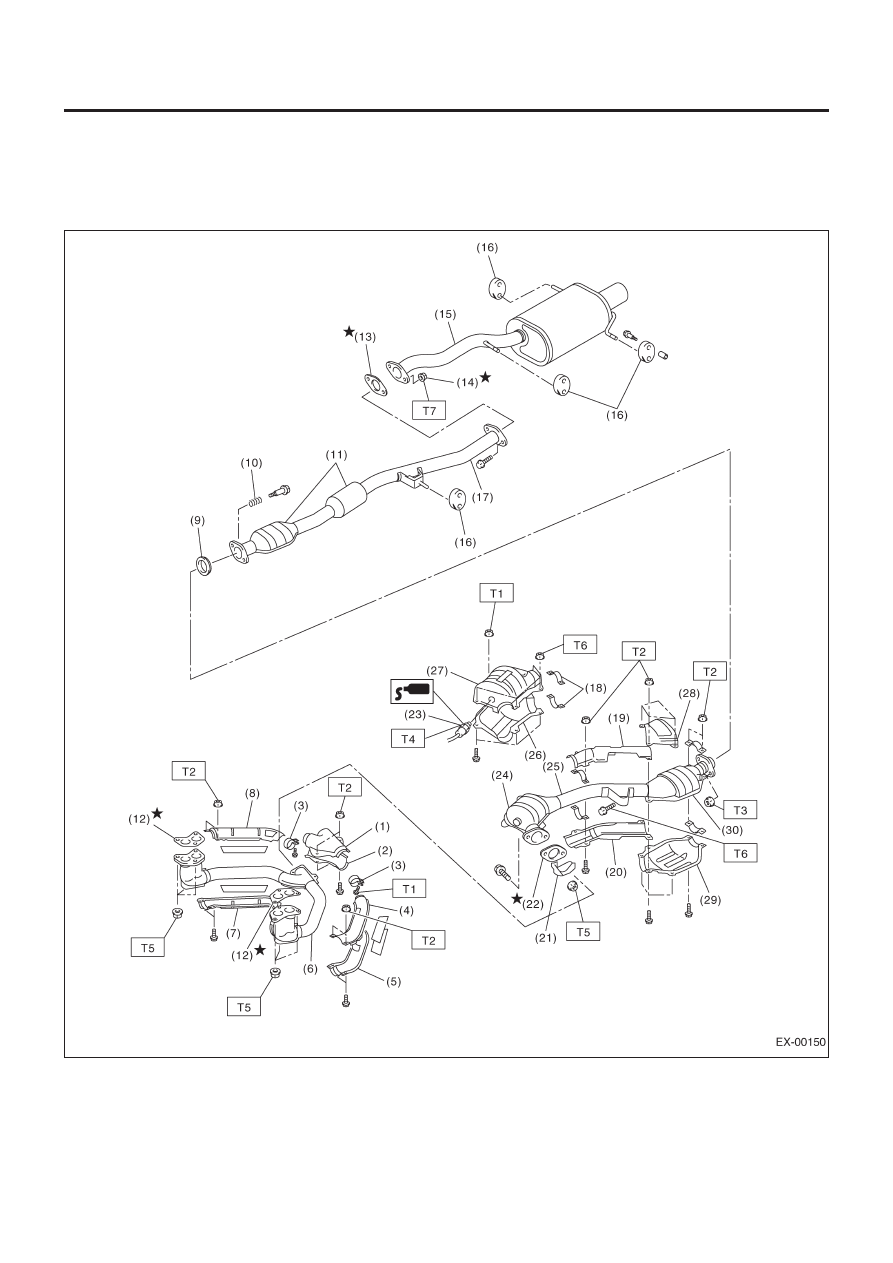

1. С КАТАЛИТИЧЕСКИМ ПРЕОБРАЗОВАТЕЛЕМ

ОБЩЕЕ ОПИСАНИЕ

EX(H4SOw/oOBD)-3

ВЫХЛОП

(1)  Верхняя крышка передней выхлопной трубы
(2)  Нижняя крышка передней выхлопной трубы
(3) Зажим
(4)  Верхняя крышка передней выхлопной трубы LH
(5)  Нижняя крышка передней выхлопной трубы LH
(6)  Передняя выхлопная тпуба
(7)  Нижняя крышка передней выхлопной трубы RH
(8)  Верхняя крышка передней выхлопной трубы RH
(9) Прокладка
(10) Пружина
(11) Камера
(12) Прокладка
(13) Прокладка
(14) Самоконтрящаяся гайка
(15) Глушитель
(16) Резиновая подушка
(17)  Задняя выхлопная труба
(18) Нижний зажим
(19)  Верхн крышка централ выхл трубы
(20)  Нижн крышка централ выхл трубы
(21) Протектор
(22) Прокладка
(23) Датчик кислорода
(24) Передний каталитический преобразователь
(25)  Центральная выхлопная труба
(26) Нижняя крышка переднего каталитического преобра-

зователя

(27) Верхняя крышка переднего каталитического преобра-

зователя

(28) Верхняя крышка заднего каталитического преобразо-

вателя

(29) Нижняя крышка заднего каталитического преобразо-

вателя

(30)  Задний каталитический преобразователь

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

8(0.8,5.9)

T2:

13 (1.3, 9.6)

T3:

18 (1.8, 13.3)

T4:

21(2.1, 15.5)

T5:

30(3.1,22.1)

T6:

35(3.6,25.8)

T7;

48(4.9,35.4)

ОБЩЕЕ ОПИСАНИЕ

EX(H4SOw/oOBD)-4

ВЫХЛОП

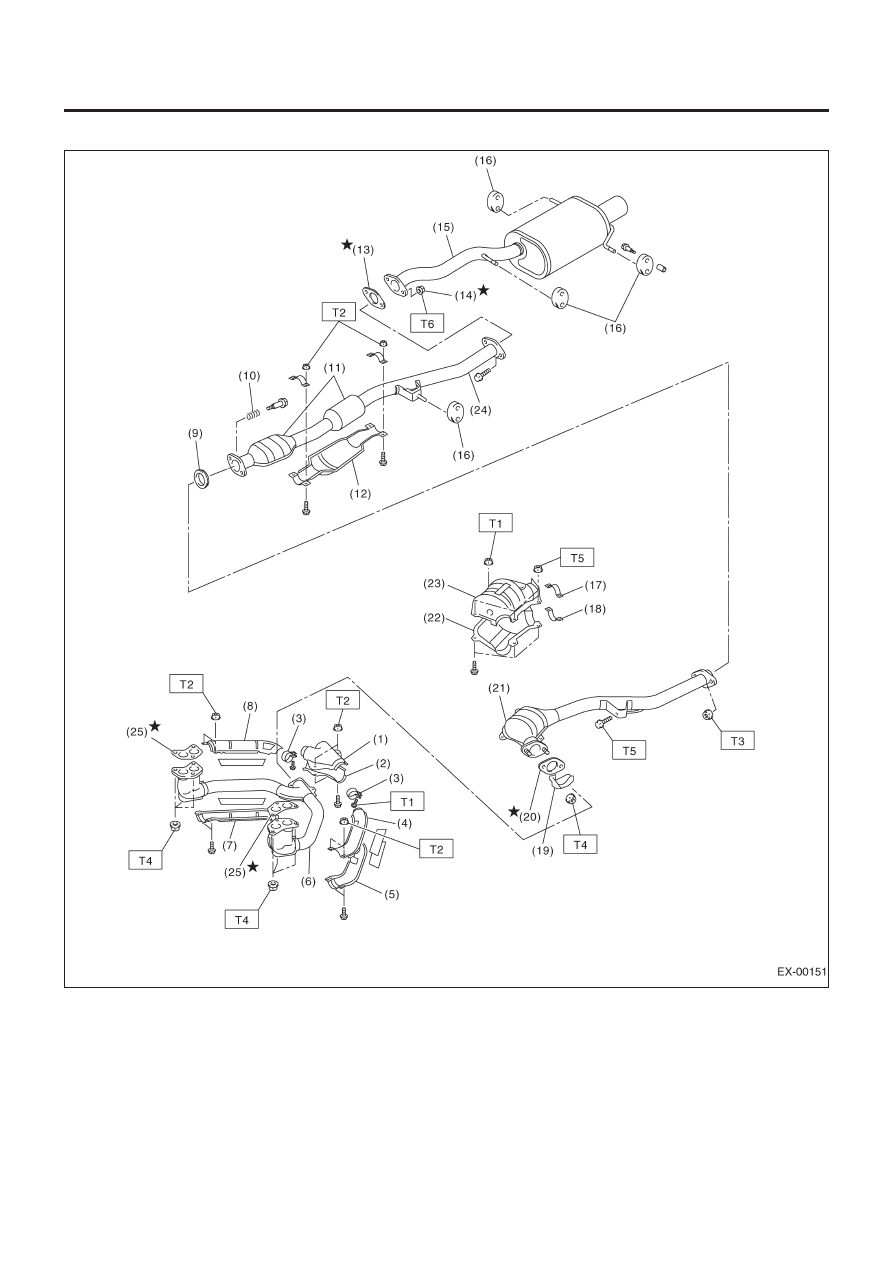

2. БЕЗ КАТАЛИТИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ

ОБЩЕЕ ОПИСАНИЕ

EX(H4SOw/oOBD)-5

ВЫХЛОП

(1)  Верхняя крышка передней выхлопной трубы
(2)  Нижняя крышка передней выхлопной трубы
(3) Зажим
(4)  Верхняя крышка передней выхлопной трубы LH
(5)  Нижняя крышка передней выхлопной трубы LH
(6)  Передняя выхлопная труба
(7)  Нижняя крышка передней выхлопной трубы RH
(8)  Верхняя крышка передней выхлопной трубы RH
(9) Прокладка
(10) Пружина
(11) Камера
(12)  Крышка задней выхлопной трубы
(13) Прокладка
(14) Самоконтрящаяся гайка
(15) Глушитель
(16) Резиновая подушка
(17) Верхний зажим
(18) Нижний зажим
(19) Протектор
(20) Прокладка
(21)  Центральная выхлопная труба
(22)  Нижняя крышка центральной выхлопной трубы
(23)  Верхняя крышка центральной выхлопной трубы
(24)  Задняя выхлопная труба
(25) Прокладка

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

8 (0.8, 5.9)

T2:

13 (1.3, 9.6)

T3:

18 (1.8, 13.3)

T4: 30(3.1,22.1)
T5: 35(3.6,25.8)
T6:

48 (4.9, 35.4)

B: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.
