ТОПЛИВНЫЙ НАСОС

FU(H4SOw/oOBD)-56

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B:  УСТАНОВКА

Установите все в обратном порядке. Произведите следую-
щие действия:

ПРИМЕЧАНИЕ:
Замените прокладку на новую.

(1)  Перед установкой, убедитесь в том, что уплотнитель-

ная часть свободна от топлива и инородных частиц.

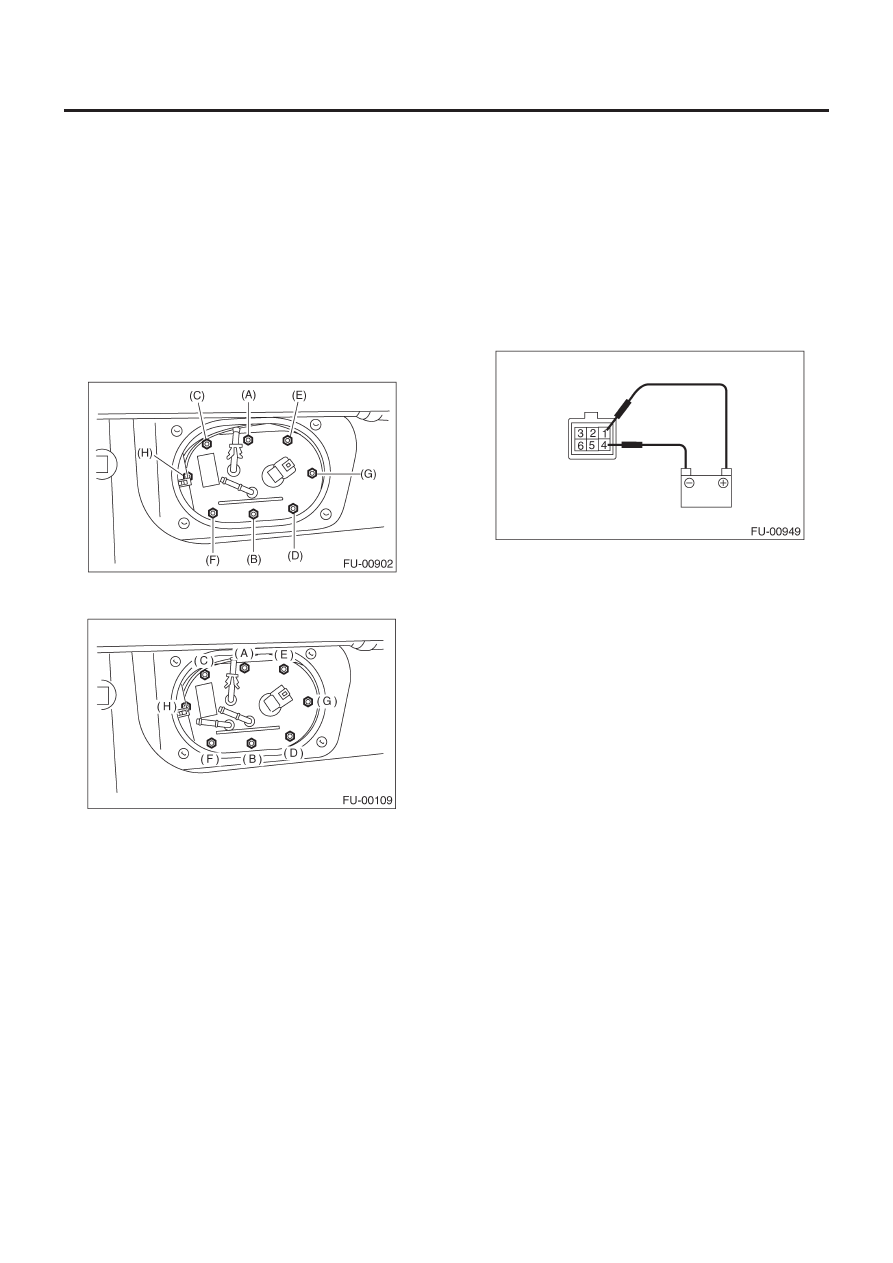

(2)  Затяните гайки с указанным усилием в алфавитном по-

рядке, как указано на рисунке.

Момент затяжки:

4.4 Н-м (0.45 кгс-м, 3.3 ft-lb)

• МОДЕЛЬ 1.6 L и 2.0 L

• МОДЕЛЬ 2.5 L

C: ОСМОТР

Подсоедините ведущую проводку к клемме коннектора топ-
ливного насоса, затем подайте питание от аккумулятора, что-
бы проверить, что насос работает.

ПРЕДУПРЕЖДЕНИЕ:
• Полностью вытрите остатки топлива.
• Держите аккумулятор как можно дальше от топливно-
го насоса.
• Обязательно включайте (ON) и выключайте (OFF) пита-
ние аккумулятора на стороне аккумулятора.
• Не запускайте топливный насос на длительное время
без нагрузки.

ДАТЧИК УРОВНЯ ТОПЛИВА

FU(H4SOw/oOBD)-57

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

20. Датчик уровня топлива

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

ПРИМЕЧАНИЕ:
Датчик уровня топлива встроен в узел топливного насоса.

1) Снимите узел топливного насоса.  <См. FU(H4SOw/oOBD)-
54, ДЕМОНТАЖ, Топливный насос.>
2) Отсоедините коннектор от скобы топливного насоса.

• МОДЕЛЬ 1.6 L и 2.0 L

• МОДЕЛЬ 2.5 L

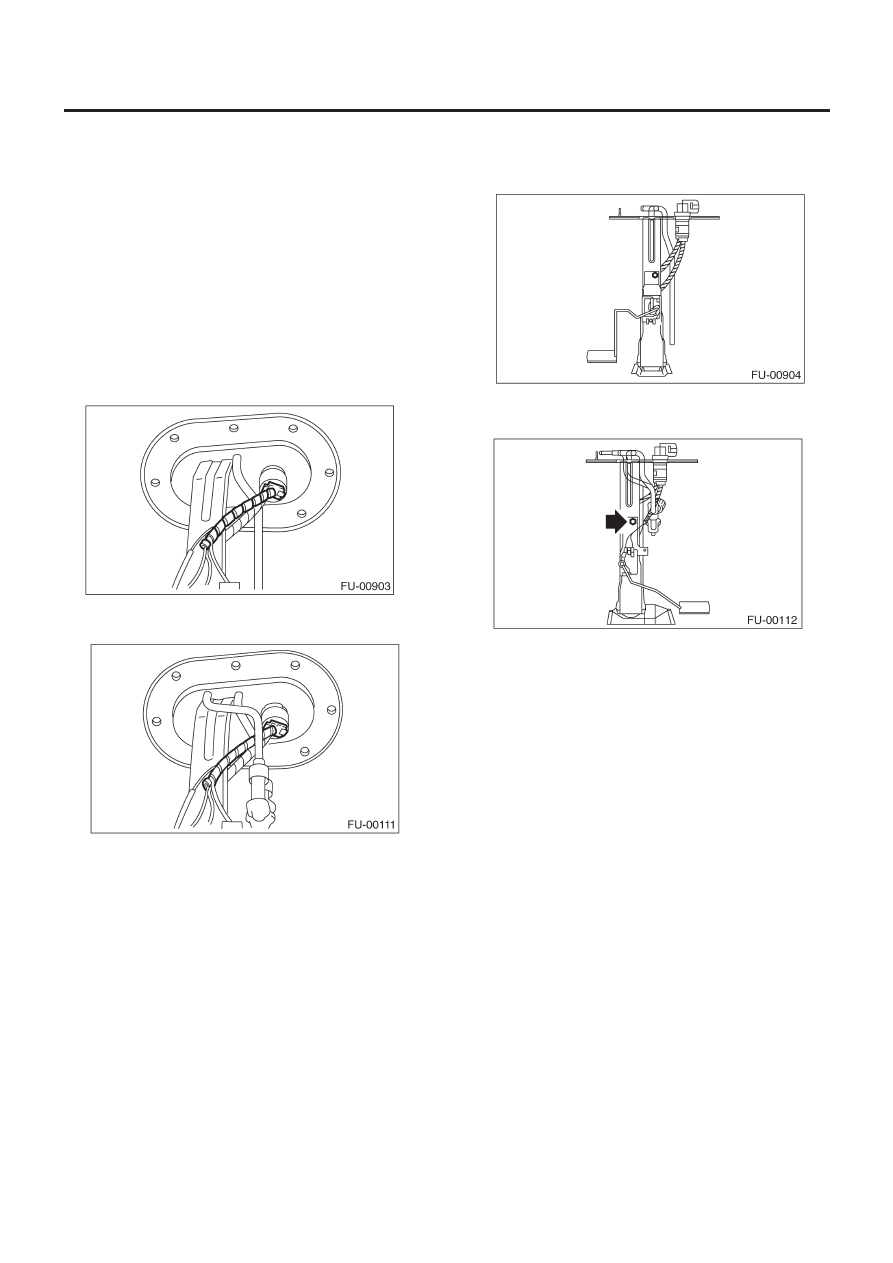

3) Снимите болт, фиксирующий датчик уровня топлива на
крепежной рамке.

• МОДЕЛЬ 1.6 L и 2.0 L

• МОДЕЛЬ 2.5 L

B:  УСТАНОВКА

Установите все в обратном порядке.

ДАТЧИК УРОВНЯ ТОПЛИВА НИЖЕ МИНИМАЛЬНОГО

FU(H4SOw/oOBD)-58

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

21. Датчик уровня топлива

ниже минимального

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Только модель 2.5 L оборудована датчиком уровня топлива
ниже минимального.

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

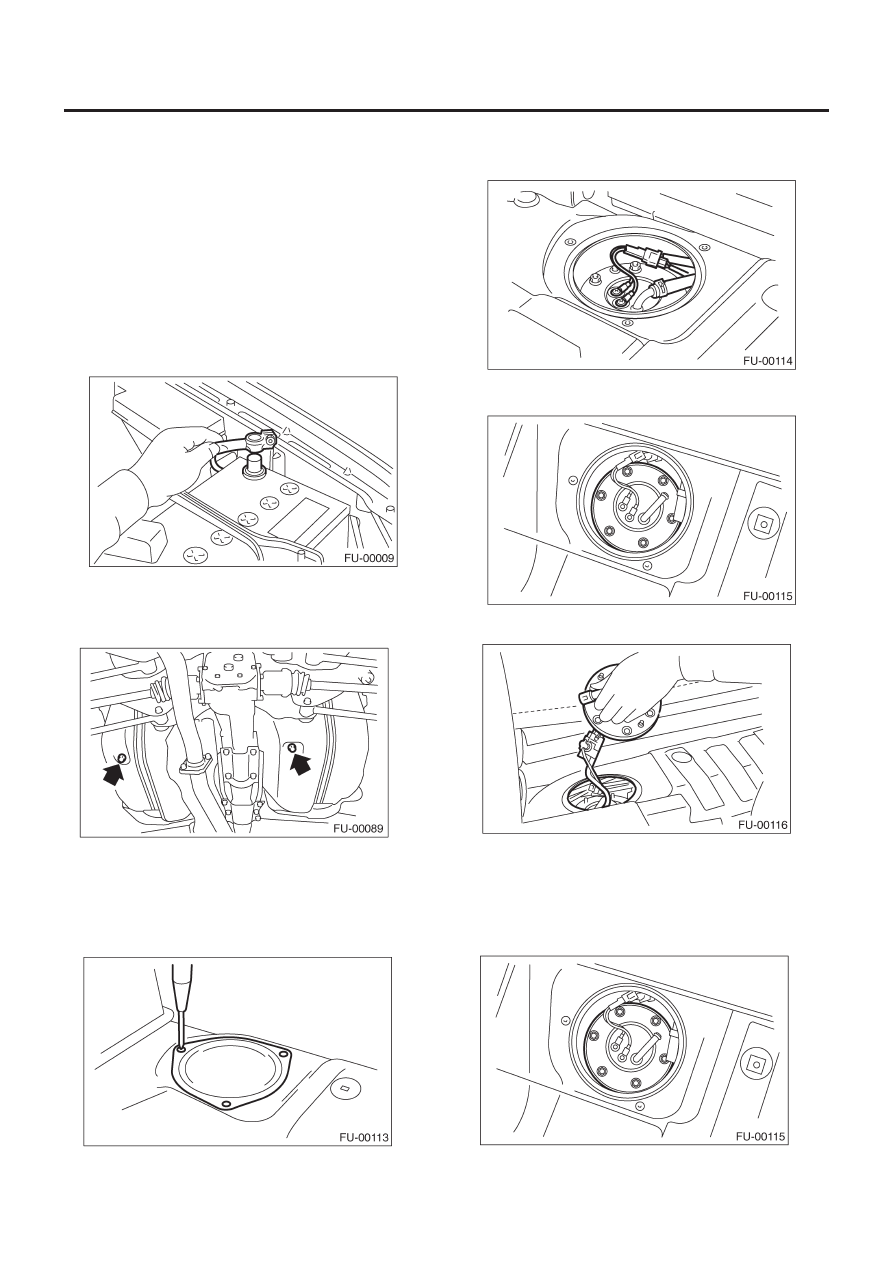

1) Отсоедините кабель заземления от аккумулятора.

2) Поднимите автомобиль.
3) Слейте топливо из топливного бака. Установите емкость
под автомобилем, затем удалите сливную заглушку из топ-
ливного бака.

4) Затяните сливную заглушку топлива.

Момент затяжки:

26 Н-м (2.7 кгс-м, 19.2 ft-lb)

5) Снимите заднее сидение.
6) Снимите крышку сервисного отверстия.

7) Отсоедините коннектор от датчика уровня топлива ниже
минимального.
8) Отсоедините шланг струйного топливного насоса.

9) Снимите болты, крепящие  узел датчика топлива ниже ми-
нимального на топливном баке.

10) Снимите сам датчик.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

4.4 Н-м (0.45 кгс-м, 3.3 ft-lb)

ТОПЛИВНЫЙ ФИЛЬТР

FU(H4SOw/oOBD)-59

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

22. Топливный фильтр

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня»  вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

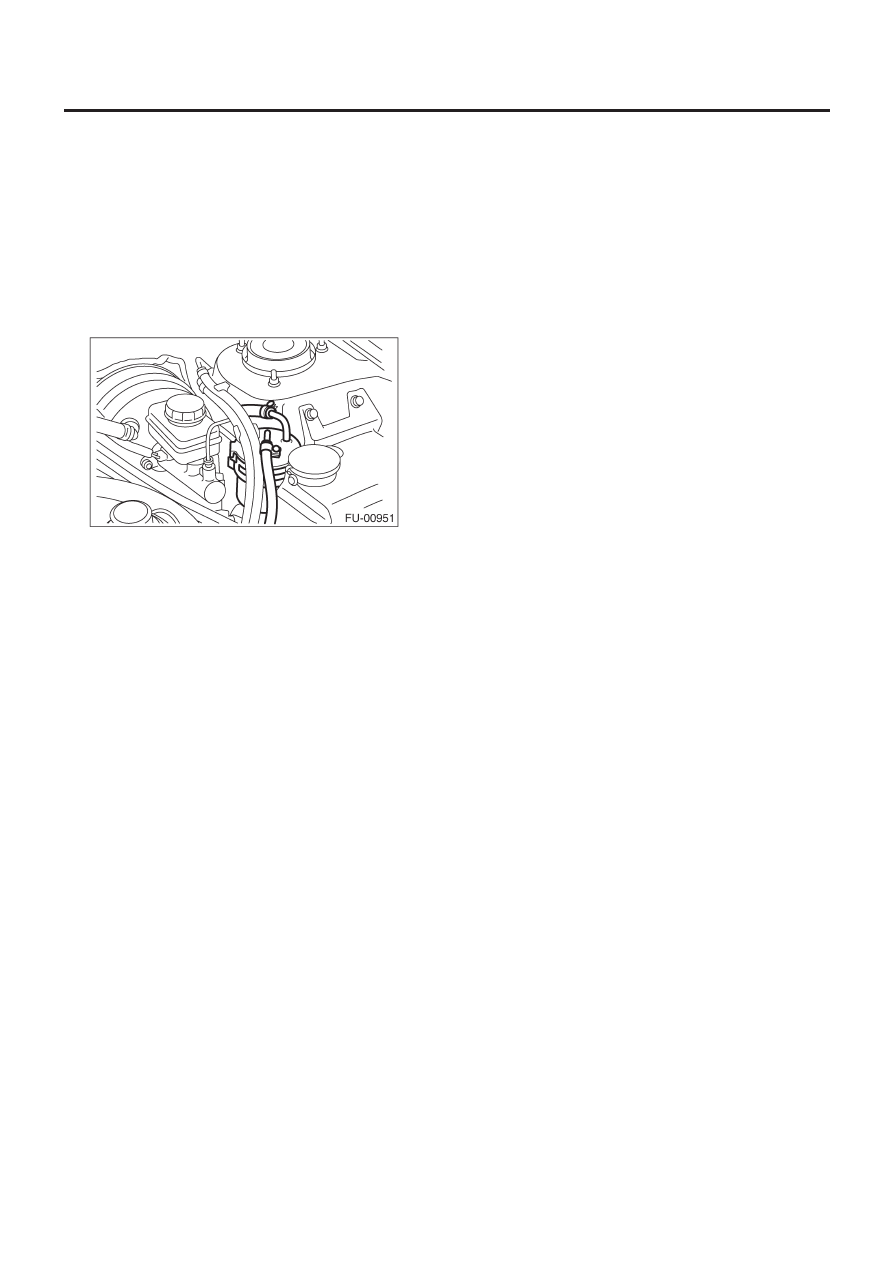

1) Ослабьте давление топлива. <См. FU(H4SOw/oOBD)-46,
ОСЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Отсоедините шланги подачи топлива от топливного фильтра.

3) Снимите фильтр с держателя.

B:  УСТАНОВКА

ОСТОРОЖНО:
• Если топливные шланги повреждены в соединитель-
ной части, замените их на новые.
• Если зажимы серьезно повреждены, замените их на
новые.

1) Установите все в обратном порядке.
2) Затяните винты зажимов шлангов.

Момент затяжки:

1.25 Н-м (0.13 кгс-м, 0.94 ft-lb)

C: ОСМОТР

1) Проверьте внутреннюю часть топливного фильтра на пред-
мет наличия грязи и осадка воды.
2) В случае засорения, или если достигнут интервал замены,
замените его.
3) В случае обнаружения воды, потрясите его и  удалите воду
через впускной порт.
