ЗАЛИВНОЙ ТОПЛИВОПРОВОД

FU(H4SOw/oOBD)-52

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

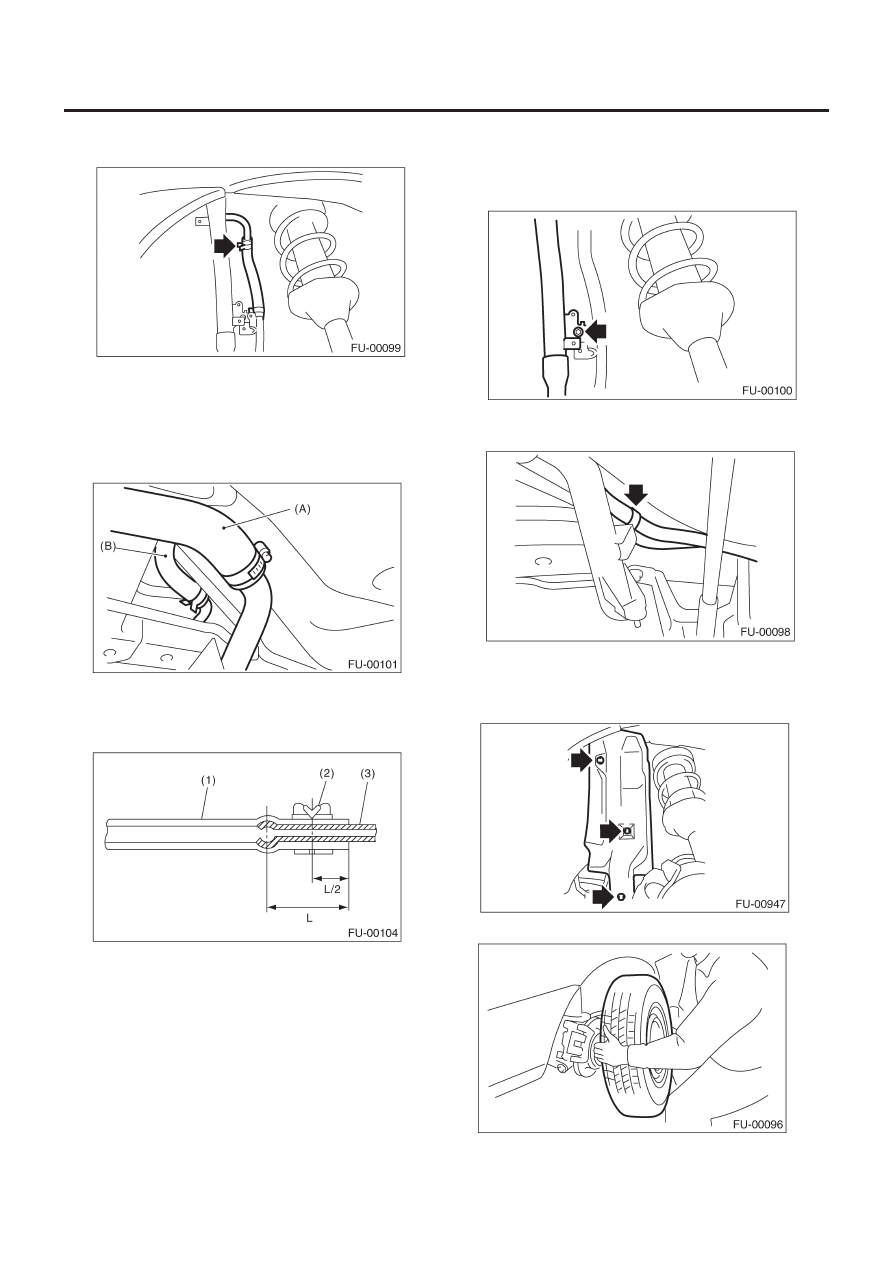

5) Подсоедините воздушный шланг к заливному топливо-
проводу.

6) Введите заливной топливный шланг (А) примерно на 35-40
мм. выше нижнего конца заливного топливопровода, затем
затяните зажим.

ОСТОРОЖНО:
Не позволяйте зажимам соприкасаться с воздушным
шлангом (В) и поперечиной задней подвески.

7) Введите воздушный шланг примерно на 25-30 мм. в ниж-
нюю часть воздушной трубы, затем затяните зажим.

L = 27.5±2.5 мм (1.083±0.098 in)

(1) Шланг
(2) Зажим
(3) Трубка

8) Затяните болт, фиксирующий рамку заливного топливо-
провода на кузове.

Момент затяжки:

7.4 Н-м (0.75 кгс-м, 5.4 ft-lb)

9) Закрепите шланги испарения на зажиме заливного топли-
вопровода.

10) Установите протектор заливного топливопровода.

Момент затяжки:

7.4 Н-м (0.75 кгс-м, 5.4 ft-lb)

11) Установите заднее колесо RH.

ЗАЛИВНОЙ ТОПЛИВОПРОВОД

FU(H4SOw/oOBD)-53

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

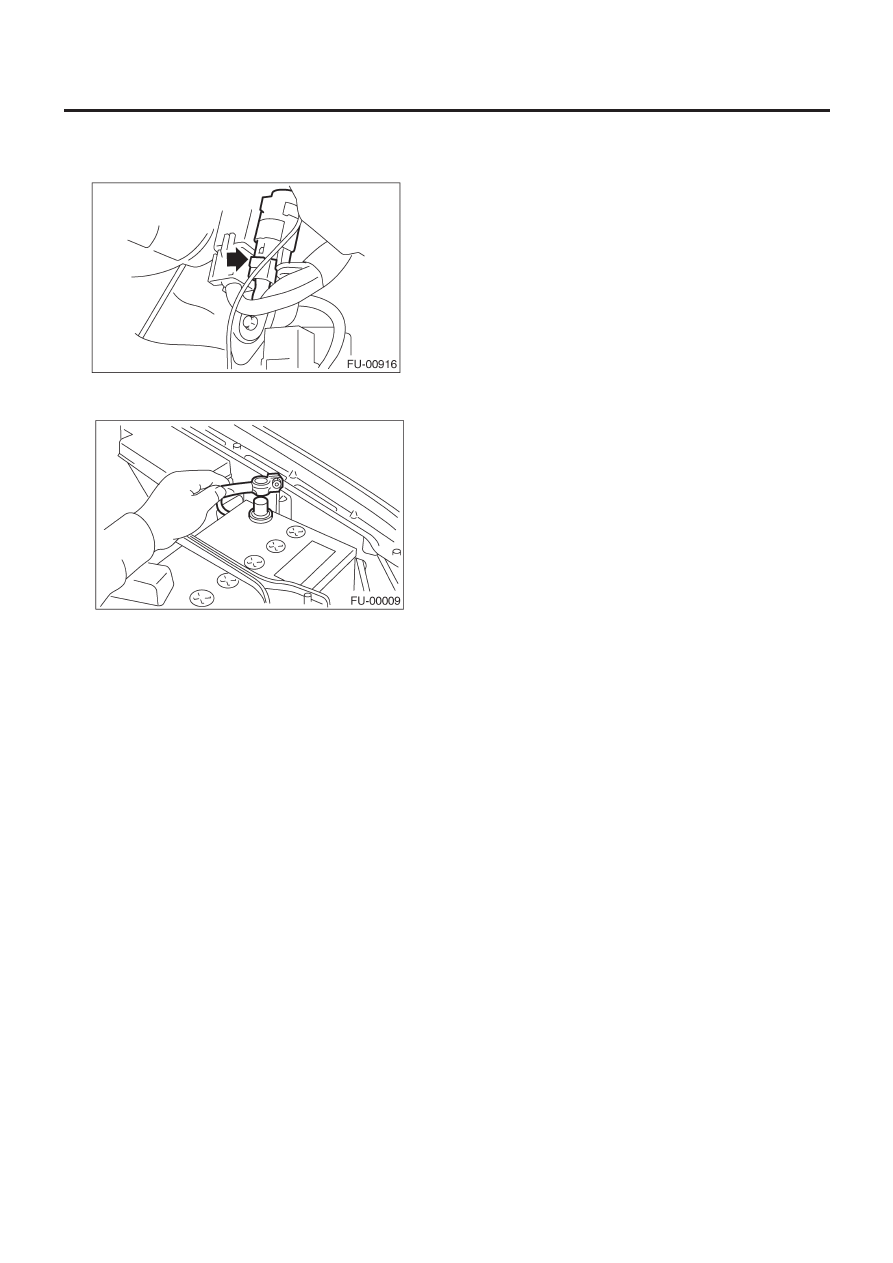

12) Опустите автомобиль.
13) Затяните гайки колес.
14) Подсоедините коннектор к реле топливного насоса.

15) Подсоедините кабель заземления аккумулятора к аккуму-
лятору.

ТОПЛИВНЫЙ НАСОС

FU(H4SOw/oOBD)-54

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

19. Топливный насос

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

ПРИМЧЕАНИЕ:
Узел топливного насоса состоит из топливного насоса и дат-
чика уровня топлива.

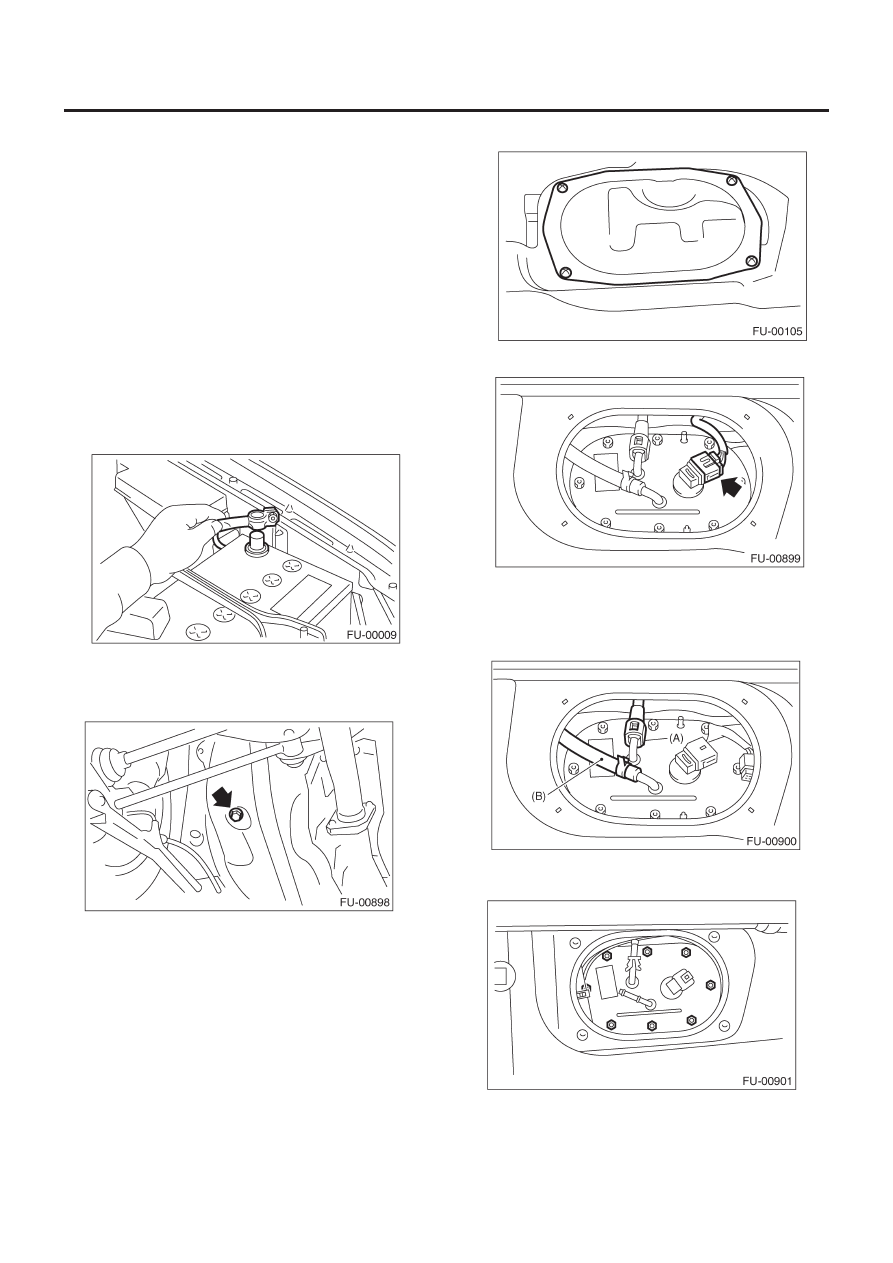

• МОДЕЛЬ 1.6 L и 2.0 L

1) Ослабьте давление топлива.<См.FU(H4SOw/oOBD)-46,
ОСЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Откройте дверцу заливной горловины топлива и затем уда-
лите крышку заливной горловины топлива.
3) Отсоедините кабель заземления от аккумулятора.

4) Поднимите автомобиль.
5) Слейте топливо из топливного бака. Установите емкость
под автомобилем, затем удалите сливную заглушку из топ-
ливного бака.

6) Затяните сливную заглушку топлива.

Момент затяжки:

26 Н-м (2.7 кгс-м, 19.2 ft-lb)

7) Поднимите заднее сиденье, затем поднимите коврик.

8) Снимите крышку люка.

9) Отсоедините коннектор от топливного насоса.

10) Отсоедините быстрый коннектор, затем отсоедините
шланг подачи топлива (А).<См. FU(H4SOw/oOBD)-62, ДЕ-
МОНТАЖ, Подача топлива, Линии возврата и испарения.>
11) Передвиньте зажим, затем отсоедините шланг возврата
топлива (В).

12) Снимите гайки, фиксирующие топливный насос на топ-
ливном баке.

13) Снимите топливный насос с топливного бака.

ТОПЛИВНЫЙ НАСОС

FU(H4SOw/oOBD)-55

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

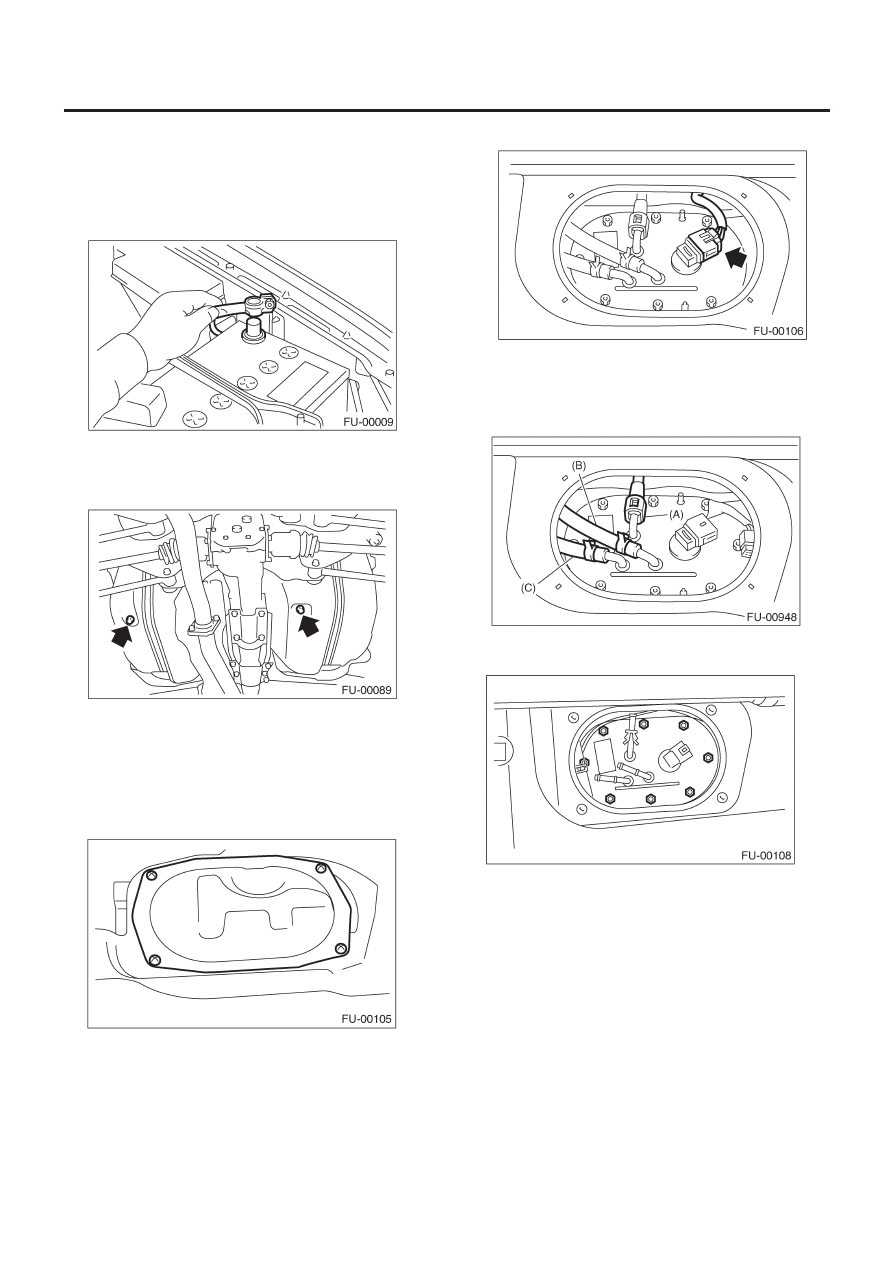

• МОДЕЛЬ 2.5 L

1) Ослабьте давление топлива. <См.FU(H4SOw/oOBD)-46,
ОСЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2)Откройте дверцу заливной горловины топлива и затем уда-
лите крышку заливной горловины топлива.
3) Отсоедините кабель заземления от аккумулятора.

4) Поднимите автомобиль.
5) Слейте топливо из топливного бака. Установите емкость
под автомобилем, затем удалите сливную заглушку из топ-
ливного бака.

6) Затяните сливную заглушку топлива

Момент затяжки:

26 Н-м (2.7 кгс-м, 19.2 ft-lb)

7) Поднимите заднее сиденье, затем
поднимите коврик
8) Снимите крышку люка.

9) Отсоедините коннектор от топливного насоса.

10) Отсоедините быстрый коннектор, затем отсоедините
шланг подачи топлива (А).<См. FU(H4SOw/oOBD)-62, ДЕ-
МОНТАЖ, Подача топлива, Линии возврата и испарения.>
11) Передвиньте зажимы, затем отсоедините шланг возврата
топлива (В) и шланг струйного насоса (С).

12) Снимите гайки, фиксирующие топливный насос на топ-
ливном баке.

13) Снимите топливный насос с топливного бака.
