МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)(diag)-22

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

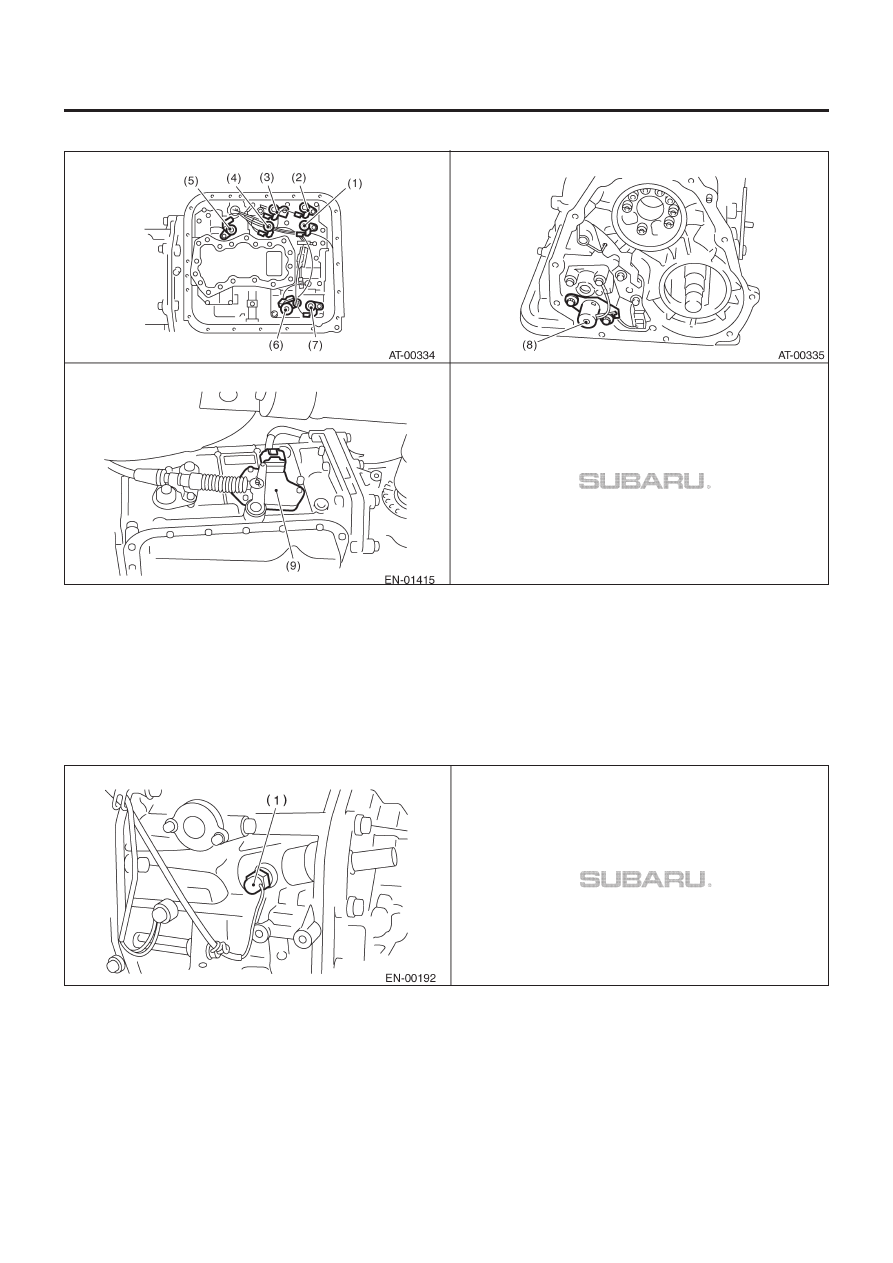

• СОЛЕНОИДНЫЙ КЛАПАН И ПЕРЕКЛЮЧАТЕЛЬ (МОДЕЛИ AT)

(1)  Соленоидный клапан переключения 1
(2)  Соленоидный клапан переключения 2
(3)  Рабочий соленоид линейного давления
(4)  Временной соленоид низкой муфты
(5)  Рабочий соленоид прекращения работы
(6)  2-4 тормозной рабочий соленоид
(7)  2-4 тормозной временной соленоид
(8)  Рабочий соленоид переключения
(9) Ингибиторный

переключатель

• СОЛЕНОИДНЫЙ КЛАПАН И ПЕРЕКЛЮЧАТЕЛЬ (МОДЕЛИ МT)

(1)

Переключатель нейтрального положения

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4SO)(diag)-23

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

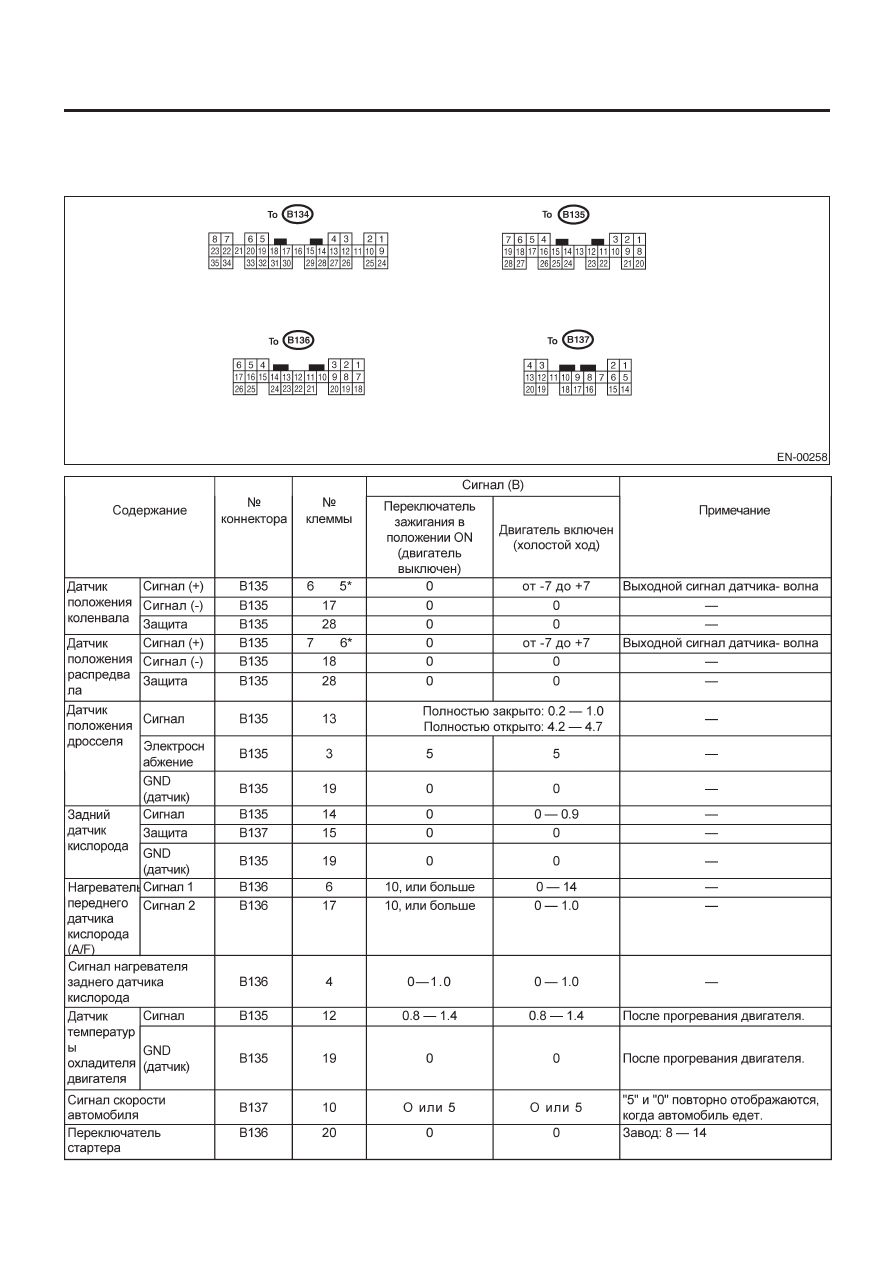

5. Сигнал I/O Модуля Управления Двигателем (ECM)

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

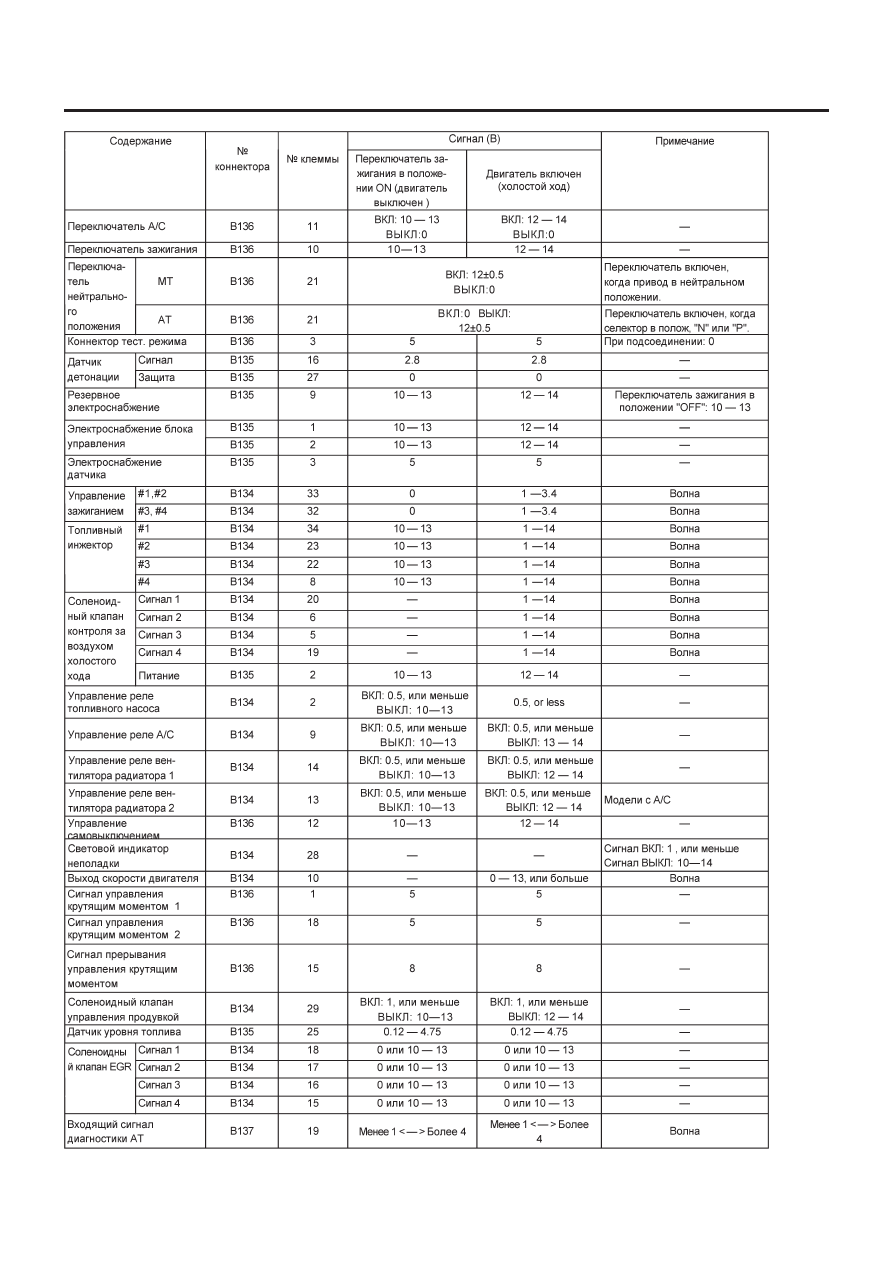

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4SO)(diag)-24

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

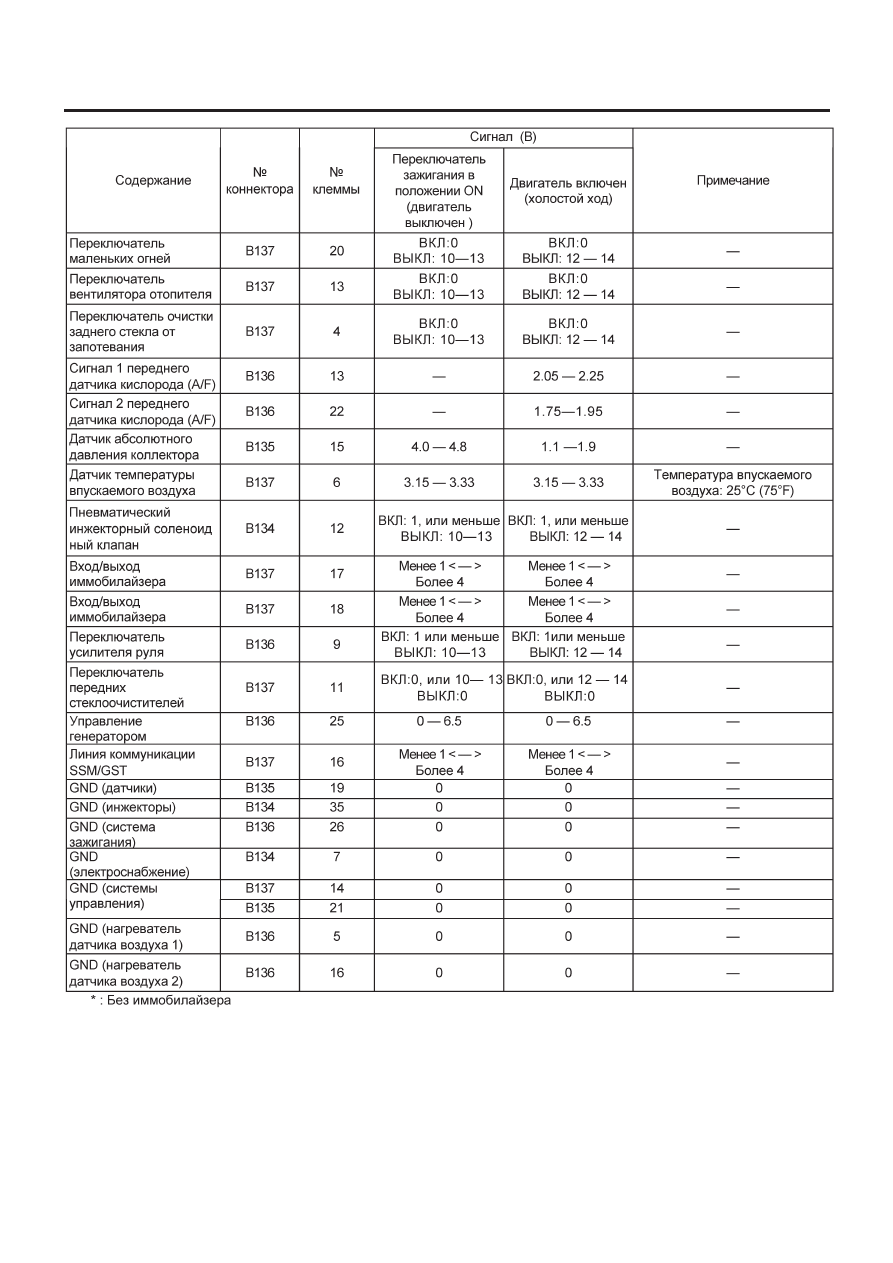

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4SO)(diag)-25

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
