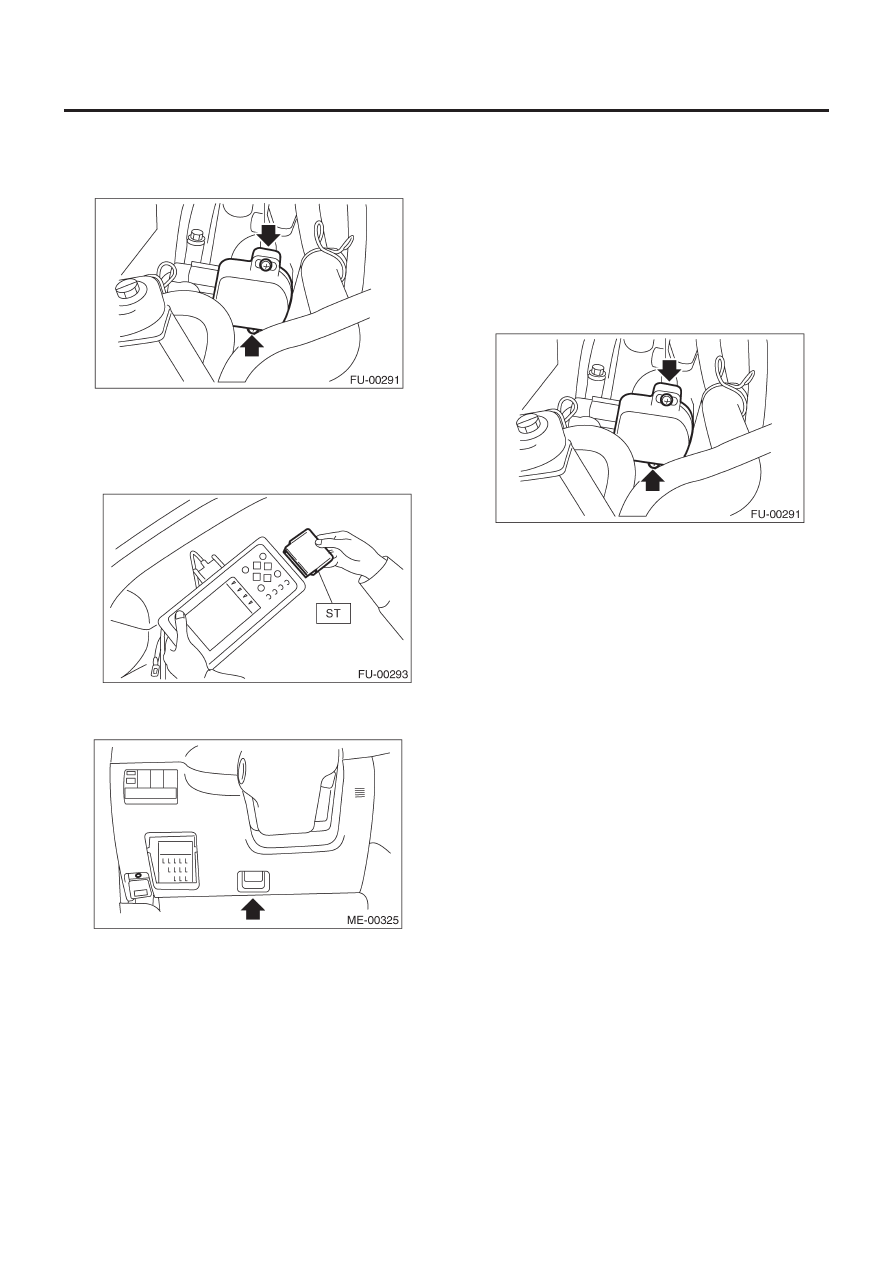

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЯ

FU(H4SO)-32

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

4) При использовании Селекторного Монитора Subaru;

(1)

Поверните зажигание в положение OFF.

(2) Ослабьте винты, фиксирующие датчик положения

дросселя.

ПРИМЕЧАНИЕ:
Для детального описания процедур, см. Руководств по экс-
плуатации Селекторного Монитора Subaru.

(3)  Вставьте картридж в Селекторный Монитор Subaru.

(4)  Подсоедините Селекторный Монитор Subaru к коннек-

тору обмена данными.

5) Поверните ключ зажигания в положение ON, и переключа-
тель Селекторного Монитора Subaru также в положение ON.
6) Выберите {2. Проверка каждой системы} в «Главном Меню».
7) Выберите {Система контроля двигателя} в «Меню Выбора».
8) Выберите {1. Отображение и сохранение текущих данных}
в «Диагностика системы контроля двигателя».
9) Выберите {1.12 Отображение данных} в
FU(H4SO)-32 «Меню отображения данных».

10) Отрегулируйте датчик положения дросселя в соответст-
вии с нужным положением следуя нижеприведенным специ-
фикациям.

Состояние:

Дроссель полностью закрыт
Угол открывания дросселя 0.00%
Напряжение датчика положения дросселя  0.50 V

11) Затяните винты, фиксирующие датчик положения дросселя.

Момент затяжки:

1.6 Н-м (0.16 кгс-м, 1.2 ft-lb)

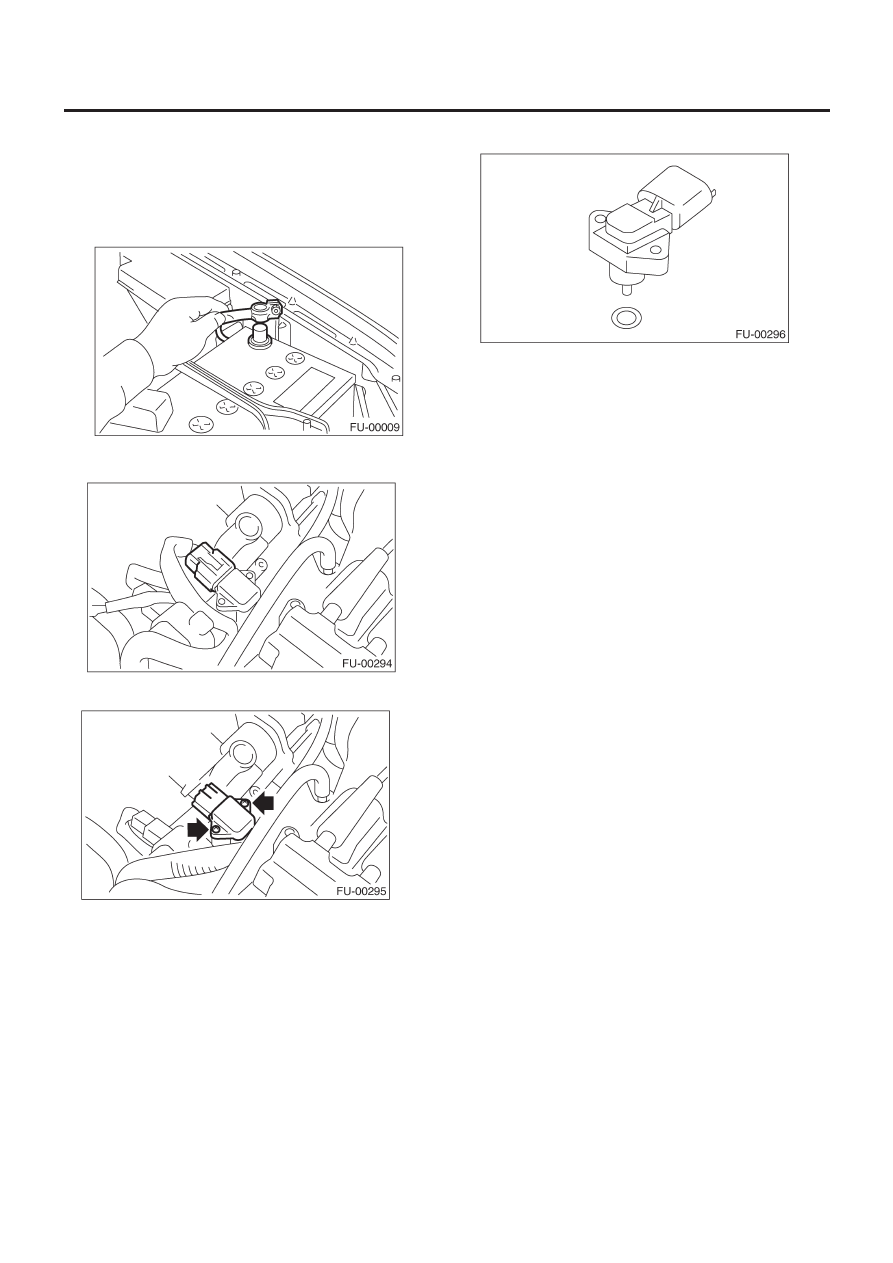

ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ КОЛЛЕКТОРА

FU(H4SO)-33

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

9. Датчик абсолютного давления

коллектора

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика абсолютного давления
коллектора.

3) Снимите датчик абсолютного давления коллектора.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SO)-3, КОМПОНЕНТ, Общее описание.>

• Замените кольцевой уплотнитель на новый.

ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ

FU(H4SO)-34

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

10. Датчик температуры воздуха

на впуске

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от датчика температуры воздуха
на впуске.
3) Удалите датчик температуры воздуха на впуске с корпуса
воздушного фильтра.

B:  УСТАНОВКА

Установите в обратном порядке.

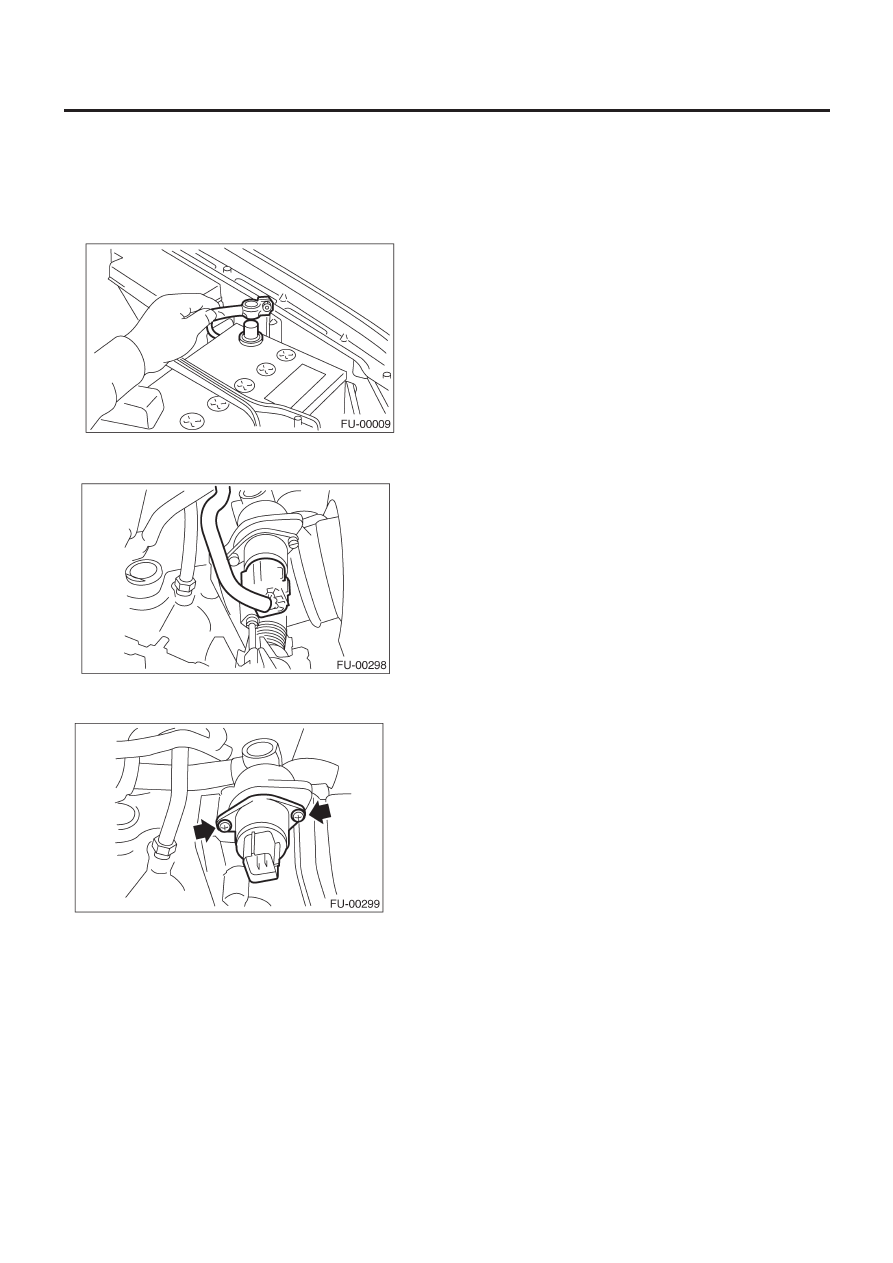

СОЛЕНОИДНЫЙ ВОЗДУШНЫЙ КЛАПАН КОНТРОЛЯ ХОЛОСТОГО ХОДА

FU(H4SO)-35

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

11. Соленоидный воздушный клапан

контроля холостого хода

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от соленоидного воздушного кла-
пана контроля холостого хода.

3) Снимите соленоидный воздушный клапан контроля холо-
стого хода с дросселя.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SO)-3, КОМПОНЕНТ, Общее описание.>
• Замените прокладку на новую.
