ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-12

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1) Зажим
(2)  Шланг подачи топлива А
(3) Рамка

топливного

фильтра

(4)  Держателя топливного фильтра
(5)  Чашка топливного фильтра
(6) Топливный

фильтр

(7) Шланг

испарения

(8) Топливный

демпфер

(9)  Шланг подачи топлива В
(10)  Шланг возврата топлива
(11)  Устройство топливной трубки
(12) Прокладка
(13)  Шланг коробки A
(14) Коробка
(15)  Пластина рамки коробки
(16) Подушка
(17)  Рамочный расширитель коробки
(18)  Задняя рамка коробки
(19)  Возвратный шланг двустороннего клапана
(20) Двусторонний клапан
(21)  Сливной шланг двустороннего клапана А
(22) Коннектор
(23)  Сливной шланг двуст. клапана В
(24) Зажим
(25)  Передняя рамка коробки

Момент затяжки: Н-м (кгс-м, ft-lb)

T:

23(2.3, 17.0)

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-13

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

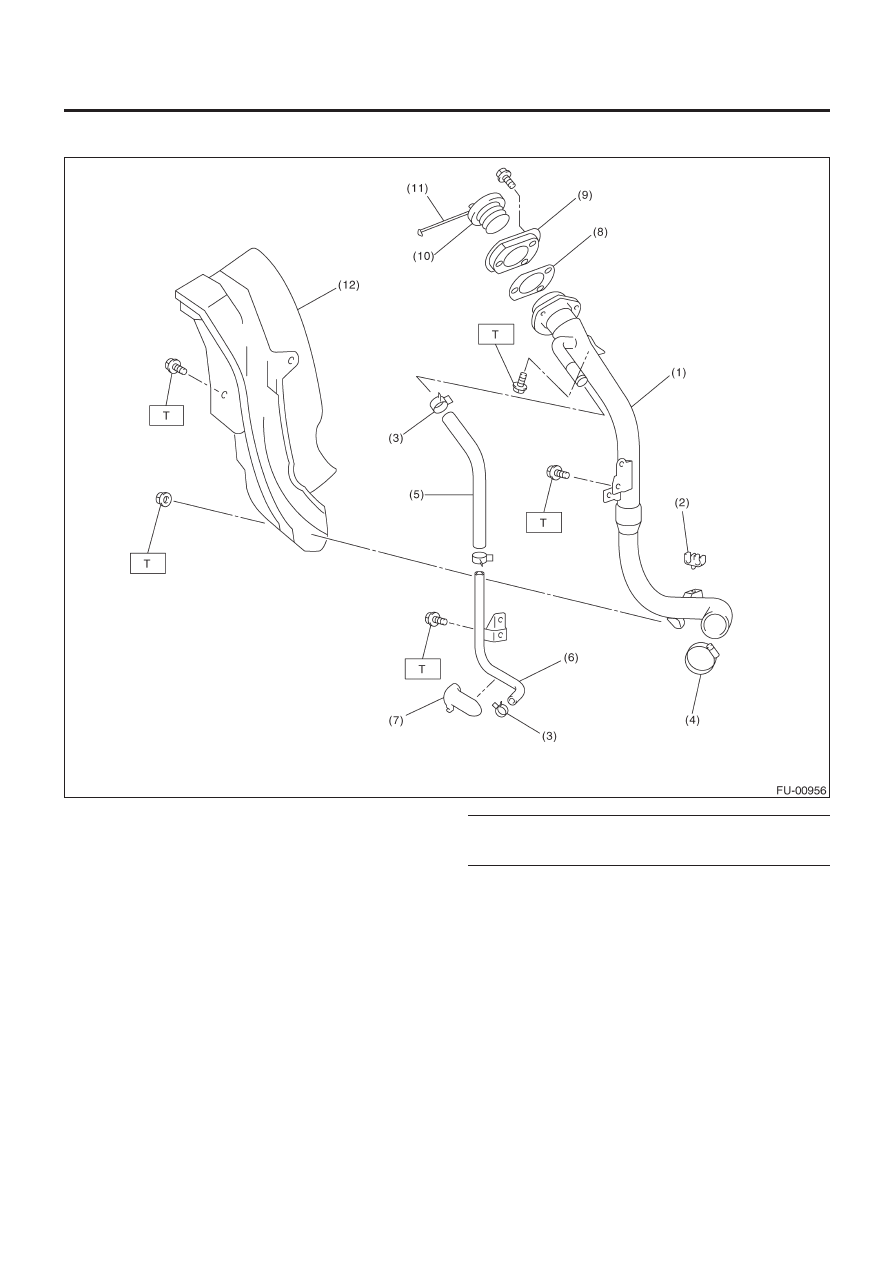

(1)  Устр. трубки топл. фильтра
(2)  Держатель шланга испарения
(3) Зажим
(4) Зажим
(5) Шланг

вентиляции

(6) Трубка

вентиляции

(7)  Держатель трубки вентиляции
(8)  Уплотнитель заливной горловины
(9)  Кольцо заливной горловины
(10)  Крышка заливной горловины
(11)  Тросик крышки заливной горловины
(12)  Протектор заливного топливопровода

Момент затяжки: Н-м кгс-м, ft-lb)

T:   7.4(0.75,5.4)

6.  ЗАЛИВНОЙ ТОПЛИВОПРОВОД

ОБЩЕЕ ОПИСАНИЕ

FU(H4SO)-14

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

C: ОСТОРОЖНО

• Во премя работы всегда надевайте рабочую одежду, вклю-
чая защитный головной убор, защитный очки и защитную
обувь.
• Удаляйте загрязнение, включая грязь и коррозию перед
удалением, установкой или разборкой компонентов.
• Кладите разобранные части по порядку и защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреты после работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.
• Размещайте знаки «НЕ ЗАЖИГАТЬ ОГОНЬ» рядом с местом
работы.
• Внимательно следите за тем, чтобы не пролить топливо на пол.

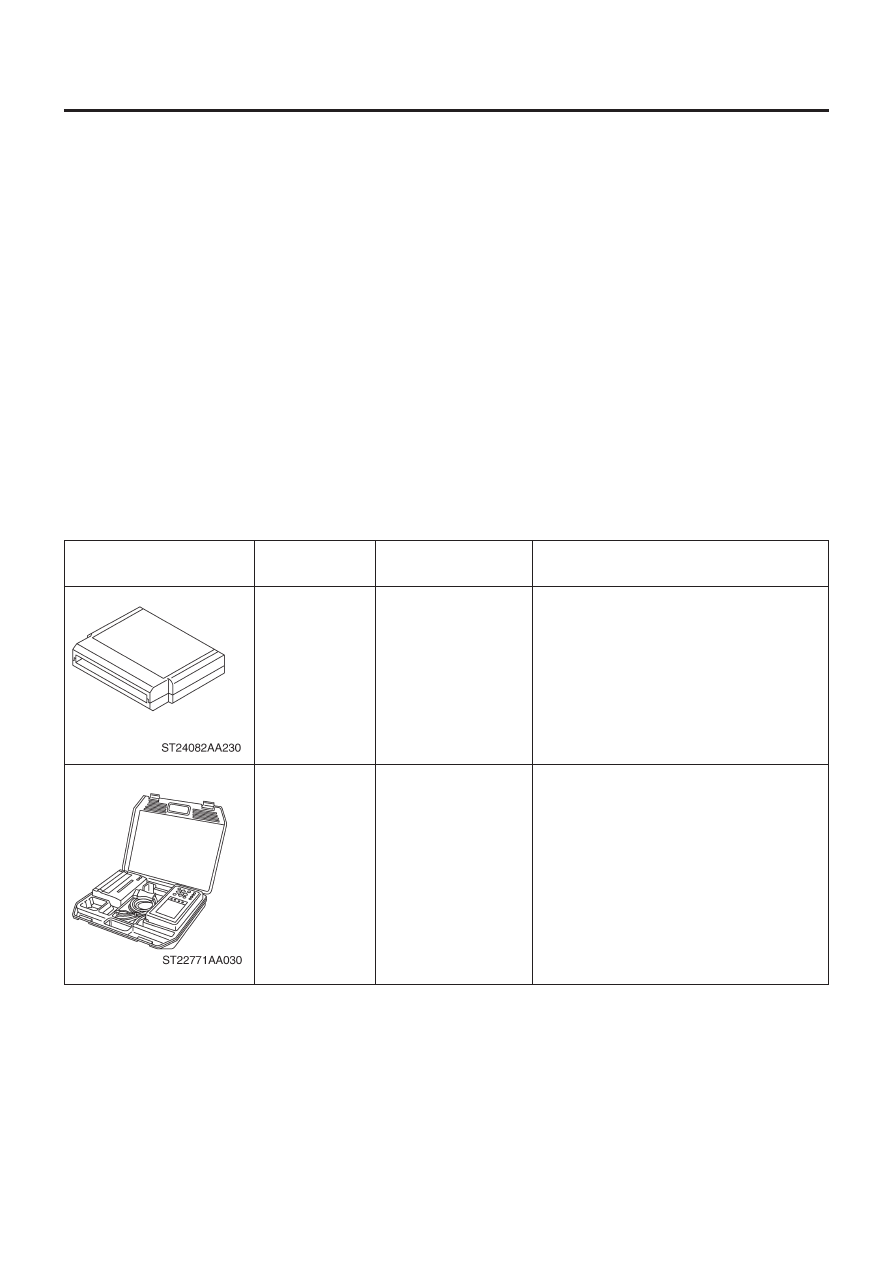

D:  ПОДГОТОВКА ИНСТРУМЕНТОВ

24082AA230

КАРТРИДЖ

Поиск неполадок электрической системы.

22771AA030

НАБОР СЕЛЕКТОРНОГО

Поиск неполадок электрической системы.

МОНИТОРА SUBARU

• Английский: 22771AA030 (без принтера)

• Немецкий: 22771AA070 (без принтера)

• Французский: 22771AA080 (без принтера)

• Испанский: 22771AA090 (без принтера)

ИЛЛЮСТРАЦИЯ

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

ПОМЕТКИ

ДРОССЕЛЬ

FU(H4SO)-15

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

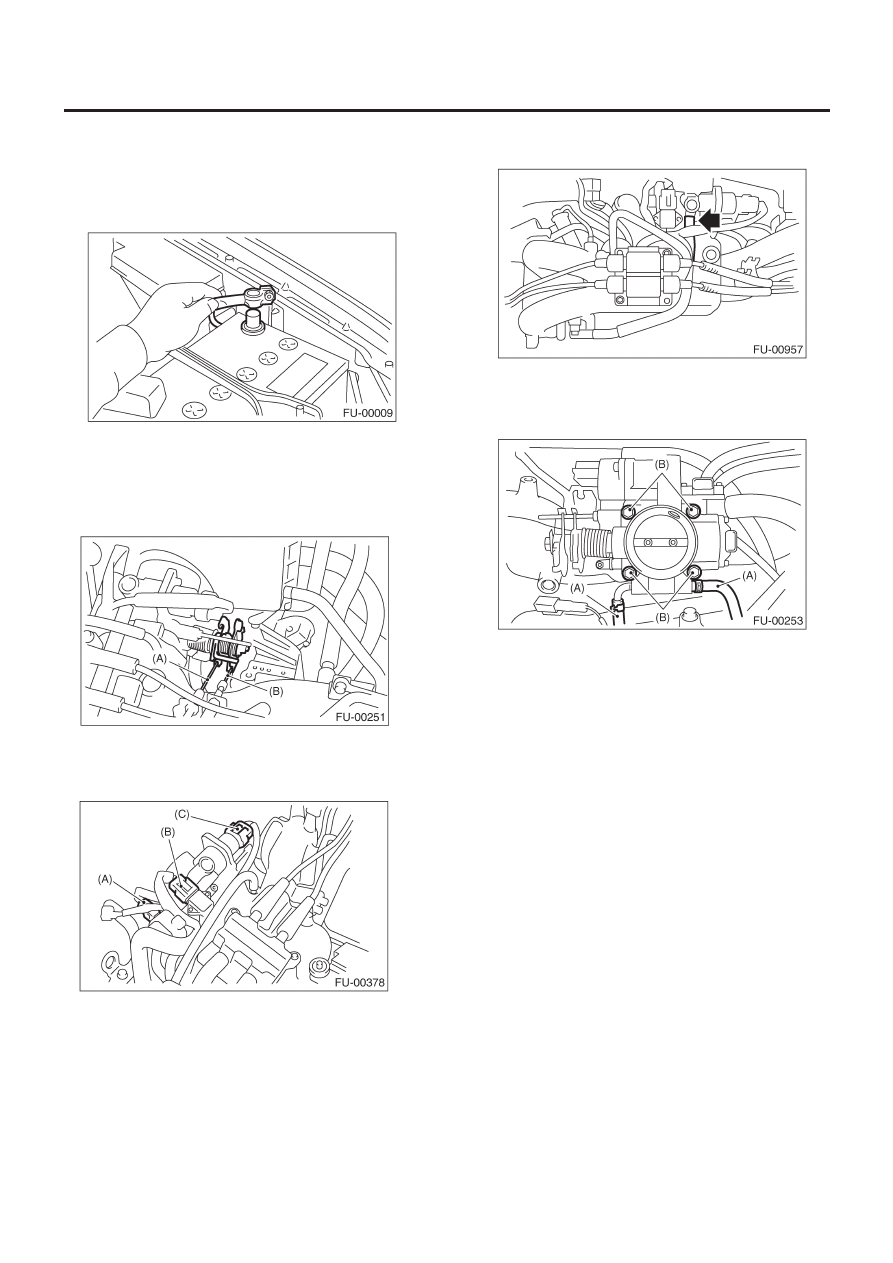

2.  Дроссель

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Снимите воздушный фильтр.   <См.
IN(H4SO)-5, Демонтаж, Воздушный фильтр.>
3) Отсоедините трос акселератора (A).
4) Отсоедините трос круиз-контроля (B). (на моделях с круиз-
контролем)

5) Отсоедините коннекторы от соленоидного воздушного
клапана контроля холостого хода, датчика положения дрос-
селя и датчика абсолютного давления коллектора.

(A)  Датчик положения дросселя
(B)  Датчик абсолютного давления коллектора
(C)  Соленоидный воздушный клапан контроля холостого

хода

6) Отсоедините обходной воздушный шланг от дросселя.
(модель1.6 L)

7) Отсоедините шланги охладителя двигателя (A) от дросселя.
8) Снимите болты (B), крепящие дроссель на впускном колле-
кторе.

B:  УСТАНОВКА

1) Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Замените прокладку на новую.
• Для информации по моменту затяжки см. "КОМПОНЕНТ".
<См. FU(H4SO)-3, КОМПОНЕНТ, Общее описание.>

2) Отрегулируйте свободный ход акселератора. <См.
SP(H4SO)-9, УСТАНОВКА, Трос управвления акселератором.>
